ЛЕКЦИЯ 5

Тема 1.4 Состав и структура АИС. Функциональные и обеспечивающие подсистемы

Свойства любой системы и проявление ее функций во времени определяются в значительной степени ее структурой.

Структура - совокупность элементов системы и связей между ними, отражающих их взаимодействие.

Структура АС должна обеспечить выполнение процесса автоматизированного управления с заданным критерием качества.

Автоматизированное управление реализуется на основе взаимодействия автоматизированной системы управления и объекта управления (рисунок ).

Рисунок - Блок-схема автоматизированного управления производством

НИ – нормативная (условно-постоянная) информация

УИ – управляющая информация

ОИ – осведомительная информация

П – производство

Связи между АСУ и объектом управления могут носить материальный, технологический или информационный характер.

При информационном подходе связи отображают информацию, которая имеет место в системе.

От производства П поступает осведомительная информация ОИ. В АСУ хранится нормативная информация НИ, и от АСУ на объект управления формируется управляющая информация УИ. В условно-постоянной информации содержится совокупность данных, документов об объекте, которыми регламентируются действия по управлению. Так как процесс управления сопровождается непрерывной обработкой информации на ЭВМ, то должна быть принята некоторая схема обработки информации, которая зависит от конкретных задач управления, сложности объекта, имеющихся вычислительных ресурсов и т.д. Осведомительная информация – это информация, поступающая в ходе функционирования объекта управления. Она должна содержать данные по отклонению производственного процесса от желаемого режима. Эта информация по своему характеру является оперативной; она передается и обрабатывается на ЭВМ по мере возникновения и зачастую преобразуется в форму, удобную для представления на машинном носителе или для передачи по каналу связи. Ввод информации с объекта может осуществляться автоматически от датчиков, если в качестве управляемого процесса выступает технологический процесс, либо с помощью оператора, который задает некоторые обобщенные данные по функционированию производства, как организационно-экономического объекта управления.

Управляющая информация по своему характеру является оперативной. В зависимости от уровня объекта управления меняется характер управляющей информации и частота ее поступления. Чем выше уровень объекта, тем выше ценность информации и меньше частота поступления. Таким образом, процесс автоматизированного управления включает в себя получение информации о ходе производства, выработку управляющих сигналов с помощью АСУ, выдачу управляющей информации для изменения состояния производства. Этот цикл идет непрерывно. Процесс управления реализуется с обратной связью, которая проявляется в том, что изменение состояния производства, возникшее из-за внешних возмущений либо вследствие управляющих воздействий, непрерывно передается в АСУ для получения и выработки управляющего решения.

Структура любой системы может изучаться извне для оценки состава отдельных частей системы, т.е. подсистем и отношений между ними. При этом устанавливаются основные части системы. Такое изучение позволяет выделить две основные части: функциональную и обеспечивающую.

Функциональная часть – составная часть структуры АИС, которая определяет ее основные функции. Функциональная часть не может работать без обеспечивающей.

Подсистема – это часть системы, выделенная по какому-либо признаку.

Обычно в информационной системе функциональная часть разбивается на подсистемы по функциональным признакам:

уровень управления (высший, средний, низший);
вид управляемого ресурса (материальный, трудовой, финансовый и т.п.);
сфера применения (банковская, фондового рынка и т.д.);
функции управления и период управления.

Функциональные подсистемы выделяются в соответствии с управленческими функциями, осуществляемыми на предприятии.

Основные функциональные подсистемы предприятия:

технико-экономического планирования,
технической подготовки производства,
управления качеством продукции,
оперативного управления производством,
сбыта и реализации продукции,
материально-технического снабжения,
бухгалтерского учета,
управления кадрами.

Обеспечивающие подсистемы предназначены для обеспечения решения комплекса задач функциональных подсистем.

Обеспечивающая часть – совокупность информационного, алгоритмического, математического, программного, лингвистического, технического, организационного, методического, эргономического, правового обеспечений.

Функциональную подсистему АИС разбивают на комплексы задач. Решение каждой функциональной задачи базируется на математическом обеспечении. На основе экономико-математическолй модели задачистроится оптимальный алгоритм решения. Алгоритм релизуется программой, входящей в состав программного обеспечения АИС, и использует данные, являющиеся частью информационного обеспечения АИС. В условиях АИС любая функциональная задача поддерживается всей совокупногстью обеспечивающих подсистем АИС.

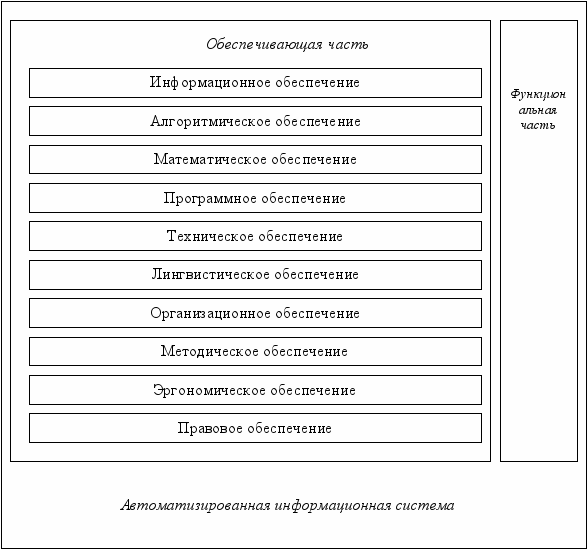

Рисунок - Обеспечивающая и функциональная части автоматизированной информационной системы
