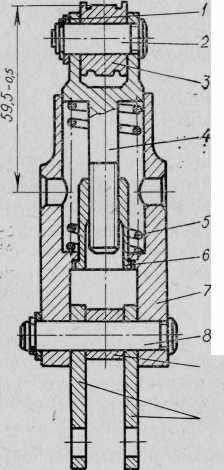

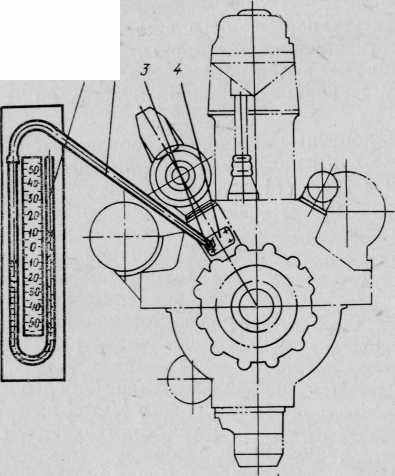

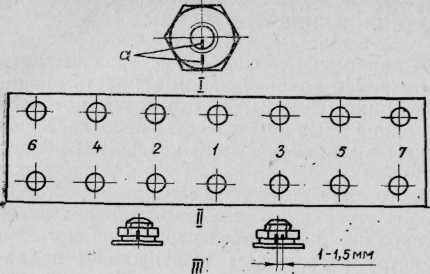

И при помощи рукоятки управления частотой вращения оттянуть рейку с поршнем в положение остановки дизеля. Осторожно снять корпус, не повредив пружину и прокладку под фланцем корпуса
