Харьковский колледж строительства, архитектуры и дизайна.

Цикловая комиссия спец. 5.06010201 «Архитектурное проектирование и внутренний интерьер»


ЗАДАНИЕ*

на разработку курсового проекта №1

«Малоэтажный жилой дом»

спец. 5.06010201 «Архитектурное проектирование и внутренний интерьер»


Студент: Кузнецова

Группа: А – 21

Семестр: 1

Год: 2011

Руководитель: Божко Ирина Кузьминична

Консультант: Клеванный Андрей Владимирович

Даты защиты и сдачи проекта*** ______________________________ декабря 2011 г.


Дата выдачи задания ___________________________ ________________________________

(число, месяц, год) (подпись и фамилия студента)


________________________________

(подпись и фамилия руководителя)


Дата защиты проекта** ___________________________ ________________________________

(число, месяц, год) (подпись и фамилия студента)


________________________________

(подпись и фамилия руководителя)


* Задание является неотъемлемой частью курсового проекта и подшивается в пояснительную записку.

** Заполняется в день защиты и сдачи проекта.

***Цикловой комиссией назначаются три даты защиты и сдачи курсового проекта. Защита и сдача курсового проекта после назначенных дат оценивается на 1(один) балл ниже.


Харьков

2011 г.

СОДЕРЖАНИЕ

1. Введение

2. Содержание текстовой части

3. Содержание графической части

4. Календарный график выполнения и сдачи курсового проекта.


Приложения 1. Индивидуальное объемно-планировочное задание

Приложение 2. Виды таблиц и спецификаций.

Приложение 3. Рекомендуемая справочная и нормативная литература.

1. ВВЕДЕНИЕ


Темой проекта являются малоэтажные жилые дома коттеджного типа с использованием энергоэффективных ограждающих конструкций стен.

Исходным материалом для проектирования является объемно-планировочные решения, приведенные в приложении 1.

Состав проекта.

• Текстовая часть . Пояснительная записка.

• Графическая часть. (3 планшета 800х600 мм). Экспозиционные чертежи в объеме архитектурных решений и лист основных конструктивных решений в объеме рабочей документации.


2. СОДЕРЖАНИЕ ТЕКСТОВОЙ ЧАСТИ


Пояснительная записка выполняется объемом до 20 листов печатного текста (размер шрифта 11) на листах формата А 4 (210х297 мм) с учетом требований стандартов. Первая страница оформляется как титульный лист (приложение 2).

Пояснительная записка в обязательном порядке брошюруется пластиковой скрепкой – пружиной с защитной лавсановой пленкой в начале и картонной подложкой в конце.

В состав пояснительной записки включается:

• Исходные данные для проектирования – задание на проектирование.

• Общая характеристика проектируемого объекта

• Решения по генеральному плану участка

• Технологические решения

• Архитектурные решения

• Основные конструктивные решения.


Приложения к пояснительной записке:

Задание на проектирование

• Ведомость основной нормативной и ссылочной документации. (Приложение 2)

• Ведомость отделки жилых помещений в объеме этажа. (Приложение 2)

• Экспликация полов в объеме этажа. (Приложение 2)

• Экспликация оконных блоков. (Приложение 2)

• Технико-экономические показатели по генеральному плану.

• Технико-экономические показатели по объемно-планировочному решению здания.


3. СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ


Графическая часть курсового проекта выполняется в ручную на 3- х планшетах размерами 600Х800 мм с учетом требований госстандартов по оформлению проектной документации в строительстве.

Решения по генплану, фасады, перспективы и визуализации интерьера выполняется с учетом экспозиционной подачи материала (графическая передача объема, введение цвета, различные архитектурные графики (тушь, отмывка, гуашь).

Плотность заполнения листов графической части 70-75 %.

В состав графической части включается:

1. Архитектурные решения:


• Генеральный план благоустройства участка, (1:200)

• Фасады - главный и дворовой, (1:100, 1:50)

• План 1-го этажа (1:50)

• План 2-го этажа или мансардного этажа (1:50)

• Фрагмент плана для разработки решения интерьера с расстановкой мебели и оборудования. (1:50)

• Перспектива интерьера.

• Индивидуальная разработка элемента благоустройства участка. См. приложение 1. п.17


1. Конструктивные решения:


• Разрезы по зданию (1:50)

• Схема раскладки элементов фундамента. (1:100)

• Схема раскладки элементов перекрытия этажа. (1:100)

• Схема раскладки элементов стропильной конструкции. (1:100)

• План кровли. (1:100)

• Конструктивный разрез по наружной ограждающей конструкции. (1:20)

• Основные конструктивные узлы. (1:10,1:20)


3. КАЛЕНДАРНЫЙ ГРАФИК ВЫПОЛНЕНИЯ И СДАЧИ КУРСОВОГО ПРОЕКТА.


1. Получение задания на проектирование и ознакомление с заданием

2. Определение конструктивного решения основных несущих и ограждающих конструкций.

3. Определение объемно- планировочного решения здания в целом. Прорисовка основных функциональных связей помещений.


4 часа.

Утверждение с руководителем проекта.

4. Выполнение расчетов по необходимым элементам планировочного решения генплана участка.

5. Разработка схемы организации генплана участка с учетом противопожарных и санитарных разрывов между внутри дворовыми сооружениями и зелеными насаждениями с организацией основных проездов автомобильного транспорта, элементов благоустройства. Принятие решений по организации вертикальной планировки с учетом отведения ливневых стоков.


8 часов.

Утверждение с руководителем.

6. Разработка композиционной компоновки графической части курсового проекта в целом.


4 часа.

Утверждение с руководителем.

7. Разработка решений фасадов.

8. Вычерчивание планов и фасадов

9. Вычерчивание генплана


50 часов


Промежуточный контроль (процент - оценивание) объема выполненной работы.

10. Вычерчивание разрезов.

11. Вычерчивание схем элементов фундаментов, перекрытия стропильной конструкции и плана кровли

12. Вычерчивание конструктивного разреза наружных ограждающих конструкций

13. Вычерчивание узлов.


48 часов

Промежуточный контроль (процент - оценивание) объема выполненной работы

14. Вычерчивание перспектив и визуализации интерьера.

15. Подготовка и написание пояснительной записки.


16 часов

Предварительная защита курсового проекта с руководителем – 2 часа


Защита и сдача курсового проекта комиссии колледжа по архитектурному проектированию – 1 час.

ИТОГО по Курсовому проекту – 133 часа.

ПРИЛОЖЕНИЕ 1.

Климатическая зона строительства –Запорожская область.

Размер земельного участка – 25 соток (2500 м2)

Рельеф спокойный.

Габаритные размеры проектируемого здания 13,7 х 12,29 м.

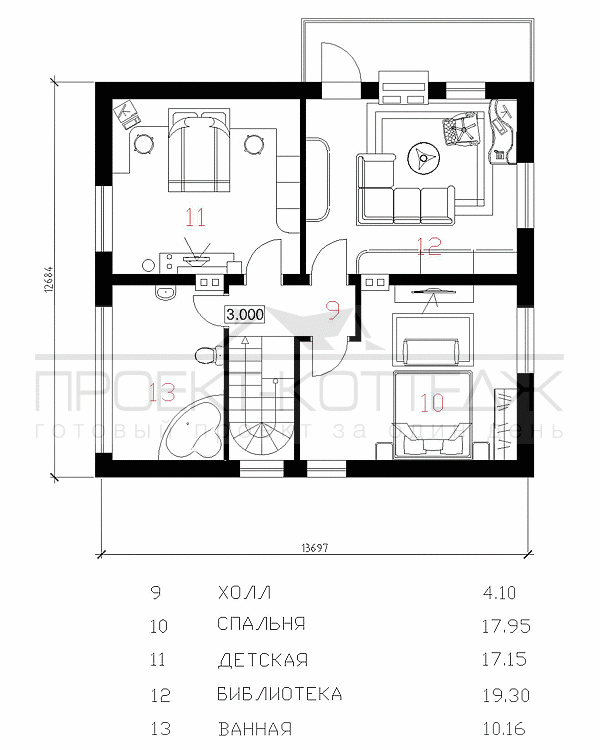

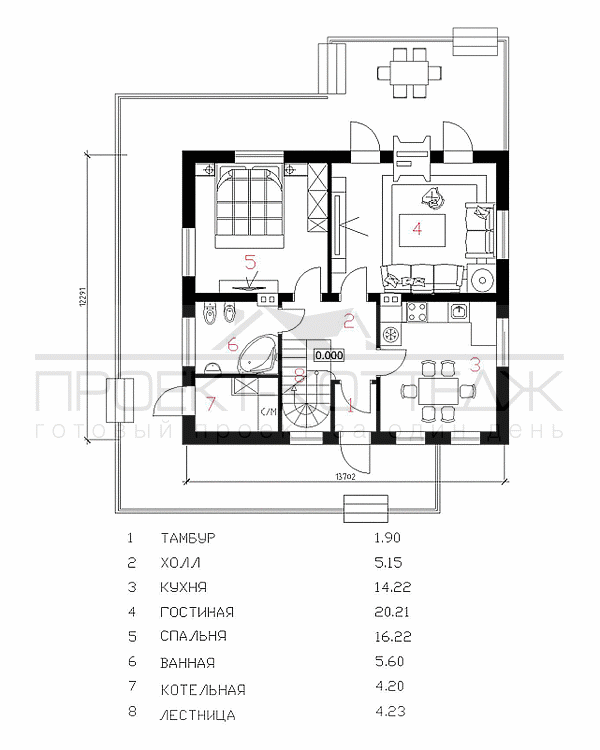

План первого и второго этажей:






Общий вид проектируемого коттеджа:



Цветовое решение разрабатывается индивидуально!


Основные требования к проекту:

1. Этажность–двухэтажное здание. Высота первого и второго этажей – 3,0 м.

2. Внутриквартирная лестница –деревянная с забежными ступенями.

3. Фундамент-монолитный бутобетонный.

4. Стены наружные – эффективная кирпичная кладка с теплоизоляционным слоем Внутренние стены и перегородки – керамический кирпич.

5. Перекрытие - настил по деревянным балкам.

6. Стропильная конструкция – деревянная.

7. Кровельное покрытие – битумная черепица.

8. Отделка фасада –бутовый камень, минеральная фасадная штукатурка, лицевой кирпич.

9. Стилевое решение фасада –викторианский стиль.

10. Стилевое решение интерьера –викторианский стиль.

11. Инженерное обеспечение – индивидуальное отопление, водопровод, канализация.

12. Виды канализации – хоз.фикальная и ливневая.

13. Зона генплана участка – Пригласительная зона центрального входа, зона тихого отдыха, детская игровая зона, хозяйственная зона.

14. Внутридворовые строения – Детские игровые малые архитектурные формы, малые архитектурные формы зоны отдыха (пергола, декоративный бассейн, беседка с мангалом, баня-сауна с крытым бассейном), хозяйственные постройки.

15. Озеленение – газонная трава и цветниковые культуры, кустарниковые декоративные насаждения, группы деревьев декоративных пород, фруктовые деревья, огороднические культуры.

16. Элементы благоустройства – дорожки с элементами декоративного твердого покрытия, бордюрный камень, элементы наружного освещения (общего, локального и декоративного назначения), элементы ливневой канализации.

17. Разработать вариант фасадного решения секции забора с элементами центрального входа и въезда на участок в едином архитектурном стиле проектируемого коттеджа.

18. Разработать цветовое решение фасадов коттеджей.


ПРИЛОЖЕНИЕ 2.

Форма титульного листа (формат А4)


Харьковский колледж строительства, архитектуры и дизайна.

спец. 5.06010201 «Архитектурное проектирование и внутренний интерьер»


НАИМЕНОВАНИЕ


Выполнил:

Студент ___ курса, _____группы

_________________________/Ф.И.О./

Руководитель:

________________________ /Ф.И.О./


Харьков

2011 г.


ПРИЛОЖЕНИЕ 2. (продолжение)

Ведомость основной нормативной и ссылочной документации.

Обозначение	Наименование	Примечание

60 95 30


Ведомость отделки помещений в объеме этажа.

Наименование помещения или марка по проекту	Вид отделки
	Потолок	Площадь, м2	Стены	Площадь, м2	Низ стен	Высота, м	Площадь, м2

60 30 20 30 20 30 20 20


Экспликация полов в объеме типового этажа.

Экспликация полов помещений.

Наименование помещения или марка по проекту	Схема пола	Наименование материалов и их толщина, мм	Площадь, м2

60 40 60 25


ПРИЛОЖЕНИЕ 2. (продолжение)

Форма оформления углового штампа на чертежах.

						5.06010201- КП1 гр. АС-21
						Курсовой проект №1 «Малоповерховий житловий будинок»
Поз.	Уч.№	Док.№	Лист	Подпис	Дата
Керівник		Божко				Двоповерховий житловий будинок у Запорізькій області	Стадія	Лист	Листів
Консультант		Кльований					КП	1	4
Студент		Кузнецова
						(Перелік зображень та креслень)	ХКБАД Циклова комісія спец.5.06010201 м. Харків
