Применение МВИ при выполнении измерений на ОРЭ

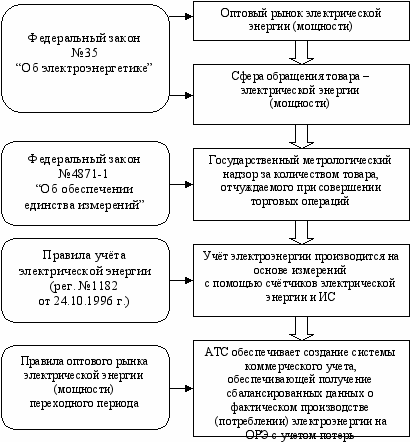

Законодательные требования к организации измерений на ОРЭ иллюстрируются рис. 1.



Рис. 1. Законодательные требования к организации измерений на ОРЭ

Методика выполнения измерений

Методика выполнения измерений (МВИ) должна предусматривать:

– выполнение измерений времени;

– выполнение измерений по группе измерительно-информацион-ных каналов (ИИК);

– выполнение измерений несколькими методами по одному (группе) ИИК;

– выполнение косвенных измерений значений величин потерь электрической энергии в точке (группе точек) поставки с помощью вычислительного компонента на основе прямых измерений в точках измерений за учетный интервал (30 минут) и вычисление погрешности расчета величины потерь на основании утвержденной методики.

Требования к разработке МВИ регламентированы документа-ми [1–5].

В техническом задании на разработку МВИ должны быть представлены следующие сведения и требования:

– измеряемая величина и назначение МВИ;

– пределы измерений;

– пределы допускаемой погрешности измерений;

– характеристики объекта измерений, которые могут повлиять на погрешность измерений;

– условия измерений;

– формы регистрации результатов измерений;

– требования к обеспечению безопасности выполнения работ;

– другие требования в соответствии со спецификой МВИ.

МВИ количества электроэнергии с использованием АИИС на ОРЭ должна содержать:

– область применения (назначение МВИ);

– требования к средствам измерений;

– методы измерений;

– требования к погрешности (неопределенности) измерений;

– погрешность измерений времени;

– требования к условиям выполнения измерений;

– требования к подготовке к выполнению измерений;

– требования к выполнению измерений;

– требования к обработке результатов измерений;

– требования к оформлению результатов измерений;

– методика расчета границ погрешности измерительных каналов (ИК) и составляющих погрешности ИК;

– требования к процедуре и контролю погрешности (точности) результатов измерений;

– алгоритмы расчета потерь/значений в точках учета и погрешности вычисления потерь.

Формулировка назначения МВИ должна быть такой, чтобы можно было установить возможность использования методики выполнения измерений в сфере распространения государственного контроля и надзора и при выполнении измерений на оптовом рынке электроэнергии. Формулировка должна отражать требования Приложения 11.1 к Договору о присоединении [5].

Средства измерений (СИ) должны быть внесены в Государственный реестр средств измерений, разрешены к применению на территории РФ и иметь действующие свидетельства о поверке. В перечне СИ, применяемых при измерении количества электроэнергии, должны быть приведены метрологические характеристики, номера в Государственном реестре СИ и заводские номера.

МВИ должна предусматривать выполнение измерений количества электроэнергии несколькими методами (основным, замещающими и замыкающий) в соответствии с требованиями МИ 2808. Для каждого ИК должны быть определены замещающие методы измерений при выходе из строя ИК. Каждому выбранному методу должна быть приписана погрешность измерений. Рекомендации по определению погрешности приведены в МИ 2808 [2].

Пределы погрешности измерений активной и реактивной энергии с учетом максимально возможного изменения дополнительных погрешностей от влияния внешних величин для различных cos j и различных токах нагрузки. Границы относительной погрешности ИК для реальных условий измерений активной и реактивной электроэнергии должны быть рассчитаны при различных токах нагрузки (Imin=Iчувст.счетчика, Iнг=[1(2), 5, 20, 100, 120] % Iном и различных cos j (0,5; 0,8; 1,0).

Параметры контролируемых присоединений, влияющие на погрешность измерений, и условия выполнения измерений должны быть представлены в виде номинальных значений и диапазонов возможных значений. Потери напряжения в линии присоединения счетчика к трансформаторам напряжений должны быть подтверждены действующим паспортом-протоколом на ИК или протоколом проведения измерений по аттестованной МВИ.

В МВИ должны быть представлены:

– перечень точек учета с описанием границ балансовой принадлежности;

– перечень подгрупп точек учета (в случае невозможности однозначного приведения точек учёта к точкам измерений);

– перечень силового оборудования с потерями электроэнергии от точек измерений до точек учёта. Перечень представляется раздельно для каждого типа силового оборудования с описанием характеристик потерь;

– алгоритмы расчета потерь в точках учёта;

– погрешность вычисления потерь.

Проблемы разработки и применения МВИ на ОРЭ

1. Специфические требования к МВИ должны быть зафиксированы в регламентах оптового рынка

2. Нормирование погрешности при малых потреблениях

3. Измерение реактивной мощности

4. Обработка результатов измерений

Литература

1. ГОСТ Р 8.563-97. ГСИ. Методики выполнения измерений

2. МИ 2808-2003. ГСИ. Количество электрической энергии. Методика выполнения измерений при распределении небалансов на ОРЭ

3. РД 153-34.0-11.209 Рекомендации. АСКУЭ электроэнергии и мощности. Типовая МВИ электроэнергии и мощности

4. РД-34.11.114 АСКУЭ. Основные метрологические характеристики

5. Автоматизированные информационно-измерительные системы коммерческого учета электрической энергии (мощности) субъекта ОРЭ. Технические требования. (Приложение № 11.1)
