На правах рукописи


Яхьяева Хасайбат Шарабутдиновна


ОСОБЕННОСТИ РЕЛАКСАЦИОННЫХ СВОЙСТВ

МЕТАЛЛОПОЛИМЕРНЫХ КОМПОЗИТОВ


02.00.06 – Высокомолекулярные соединения


АВТОРЕФЕРАТ


диссертации на соискание ученой степени

кандидата физико-математических наук


Н


альчик 2008

Работа выполнена в Дагестанском

государственном педагогическом уни­верситете

Научный руководитель		доктор физ.-мат. наук, проф. Магомедов Гасан Мусаевич
Официальные оппоненты:		доктор физ.-мат. наук, проф. Баженов Сергей Леонидович
		доктор физ.-мат. наук, проф. Кунижев Борис Иналович

Ведущая организация:

Московский педагогический государственный университет

Защита диссертации состоится «12» декабря 2008 г. в 13.00 часов на заседании диссертационного совета Д.212.076.09 в Кабардино-Балкарском университете им. Х.М. Бербекова по адресу: 360004, Нальчик, ул. Чернышевского, 173


С диссертацией можно ознакомиться в библиотеке при Кабардино-Балкарском университете им. Х.М. Бербекова


Автореферат разослан « » 2008 г.


Ученый секретарь

диссертационного совета Борукаев Т.А.

ОБЩАЯ ХАРАКТЕРИСТИКА РАБОТЫ

Актуальность исследования. Одним из путей создания современных конструкционных материалов с высокими физико-механическими и эксплуатационными свойствами является формирование слоистых металлополимерных композитов (МПК), состоящих из чередующихся слоев металла и пластика, армированного высокопрочными высокомодульными волокнами (органическими, арамидными, углеродными, борными, стеклянными). Прогресс современного машино- и приборостроения и авиационно-космической техники обеспечивается такими важнейшими свойствами современных полимерных композитов, как вибро- и трещиностойкость, ударопрочность, статистическая и динамическая усталость, связанными с их релаксационными свойствами. Данные свойства определяются способностью композитов рассеивать энергию при наложении внешних физических полей.

Динамический механический анализ полимеров и полимерных композиционных материалов (ПКМ) широко применяется как для исследования процесса отверждения и релаксационных свойств полимеров, так и структурных изменений в композитах на их основе. Релаксационные спектры ПКМ по результатам динамического механического анализа отождествлялись с поведением только полимерной матрицы (ПМ) и вопросам изучения анизотропии не уделялось должного внимания. Метод изгибных резонансных колебаний более эффективен при исследовании анизотропии релаксационных свойств однонаправленных ПКМ. В работе применены методы динамического механического анализа совместно с другими методами релаксационной спектрометрии для детального изучения анизотропии упругих и релаксационных свойств волокнистых и слоистых композитов с различной технологической пре­дысторией. Для достижения высоких характеристик нового материала ало­ра (алюмоорганопластика) по сравнению с традиционными сплавами алю­миния в качестве полимерного компонента выбраны высокопрочные высокомодульные органопластики (ОП) на основе арамидных и других органических волокон (ОВ), обладающие высокой удельной прочностью и жесткостью при растяжении в сочетании с большой вязкостью разрушения и специфическим взаимодействием между ПМ и ОВ.

Цель работы состояла в исследовании особенностей релаксационных свойств органопластиков, гибридных и слоистых МПК на основе пластин из алюминиевых, магниевых и медных сплавов, металлических сеток.

В соответствии с целью были поставлены задачи:

– изучение релаксационных свойств ОП и гибридных композитов;

– исследование особенностей релаксационных свойств слоистых МПК, в зависимости от природы, структуры и взаимодействия армирующего наполнителя, ПМ, а также металлических слоев, технологических режимов изготовления;

– изучение влияния физико-химической модификации на релаксационные свойства многослойных печатных плат (МПП);

– сравнения теоретических моделей и экспериментальных данных.

Научная новизна. В результате проведенных исследований релаксационных свойств органопластиков, гибридных и слоистых МПК получены следующие результаты:

1. Обнаружены новые процессы релаксации в ОП вдобавок к процессам релаксации в ПМ и ОВ, связанные с двумя межфазными слоями и предложена четырехуровневая структурная модель органопластика;

2. Установлена существенная анизотропия релаксационных и электрических свойств композитов в области проявления α-процесса релаксации. Слоистые металлические компоненты уменьшают анизотропию релаксационных и электрических свойств композитов;

3. Обнаружена мультиплетность процесса α релаксации в фольгированных стеклотекстолитах (ФСТ), обусловленная возникновением граничных слоев при взаимодействии ПМ со стеклянными волокнами и медной пластиной;

4. Слои ОП в составе металлоорганопластиков (МОП) способны эффективно выполнять функции усиления полимерной армированной матрицы и улучшения релаксационных характеристик композита;

5. Сравнив теоретические модели и экспериментальные данные, были определены модели, адекватно описывающие упругие свойства композитов.


Практическая ценность

• Разработаны рекомендации по выбору оптимальных способов физико-химической модификации и технологических режимов изготовления волокнистых и слоистых МПК с высокими релаксационными и физико-меха­ни­чес­кими характеристиками.

• На основе исследований методами крутильных и изгибных колебаний предложены методики оценки прочности адгезионной связи компонентов ОП и МОП.

• Определены температурные интервалы эксплуатации анизотропных полимерных композитов, которые существенно различаются для материала в зависимости от угла φ между направлениями армирования и приложения нагрузки.

• Сравнив данные экспериментов с теоретическими моделями, выделены модели, адекватно описывающие упругое поведение композитов для стеклообразного состояния.

• Результаты работы внедрены на авиационных предприятиях, машиностроительной и электронной промышленности, используются при чтении спецкурса «Физика полимеров и композитов».


Основные положения, выносимые на защиту:

1. Результаты экспериментальных исследований релаксационных свойств ОП, гибридных и слоистых МПК, МПП;

2. Обнаружение анизотропии на основе исследований релаксационных упругих и электрических свойств, а также проявления α_i–процессов релаксации в композитах;

3. Взаимодействие армирующего органического стеклянного наполнителя, слоистых медных, алюминиевых и стальных пластин, сеток и ПМ приводит к возникновению межфазных (граничных) слоев, проявляющихся в появлении α׳_i-процессов релаксации;

4. Результаты теоретических расчетов моделей композитов и их сравнение с экспериментальными данными.

Апробация и внедрение. Результаты исследований обсуждались на: IV Международной конференции «Авиация и космонавтика – 2005» (Москва, сентябрь 2005 г.); IX Международной конференции по химии и физикохимии олигомеров «Олигомеры IX» (Одесса, сентябрь 2005 г.); Международной конференции, посвященной 70-летию член-корреспондента РАН И.К. Камилова «Фазовые переходы, критические и нелинейные явления в конденсированных средах» (Махачкала, ноябрь 2005 г.); XII Международном симпозиуме «Динамические и технологические проблемы механики конструкций и сплошных сред» (Ярополец, Москва, февраль 2006 г., МАИ); III Всероссийской научной конференции по физико-химическому анализу, посвященной памяти профессора А.Г. Бергмана (Махачкала, апрель 2007 г.); Региональной научно-практической конференции «Молодые ученые – вклад в реализацию национального проекта «Развитие АПК»» (Махачкала, май 2007 г.); Всероссийской научно-практической конференции, посвященной 75-летию ДГСХА «Образование, наука, инновационный бизнес – сельскому хозяйству регионов» (Махачкала, октябрь 2007 г.); IV Международной научно-практической конференции «Новые полимерные композиционные материалы» (Нальчик, сентябрь 2008 г.).

Структура и объем диссертации. Диссертация состоит из введения, четырех глав, выводов и списка использованной литературы из 178 наименований. Содержит 134 страницы текста, в том числе 20 рисунков и 7 таблиц.

Публикации. По материалам диссертации опубликовано 15 работ, изданных в центральной, республиканской печати, в том числе 1 работа в рекомендованных ВАК изданиях.


ОСНОВНОЕ СОДЕРЖАНИЕ РАБОТЫ

Во введении обосновывается актуальность темы, определены цели и задачи исследования, раскрывается научная новизна и практическая ценность исследований, сформулированы положения, выносимые на защиту.

Глава первая посвящена анализу данных о структуре и релаксационных свойствах сетчатых полимеров, органопластиков и слоистых МПК на их основе. Межфазное взаимодействие волокнистого и слоистого наполнителя и полимера приводит к возникновению межфазных, граничных слоев и влияет на их молекулярную подвижность и физико-механические свойства. Волокнистые и слоистые МПК обладают высокой анизотропией структуры и свойств и их релаксационные свойства изучены недостаточно.

Во второй главе дается описание структурночувствительных методов релаксационной спектрометрии: динамического механического анализа (изгибных и крутильных колебаний), дифференциальной термической гравиметрии, электропроводности, а также стандартные методы определения упруго-прочностных характеристик. Использование различных методов позволяет получить более полную информацию о релаксационных, структурных и упруго-прочностных свойствах композитов, а также об их межфазном взаимодействии. Здесь же дана характеристика объектов исследования. Согласно цели исследования были выбраны: волокнистые композиты на основе эпоксидных полимеров и ОВ марок СВМ, терлон, армос, стеклянных волокон марок Э1-25 и Э1-30, слоистых композитов на основе алюминиевых, магниевых, медных, стальных пластин и сеток.

Третья глава посвящена экспериментальному исследованию релаксационных свойств слоистых МПК и содержит результаты теоретических расчетов моделей и их сравнение с экспериментом.

Для получения целостной картины релаксационных переходов МОП целесообразным представляется исследование релаксационных свойств каждого из компонентов: ПМ, армирующего волокнистого наполнителя, листового металла и композита в целом.

Анализ температурной зависимости динамического модуля упругости Е΄(Т) образцов (рис. 1б) позволяет утверждать, что чем выше метрический номер нити, тем больше Е΄. Вклад границы раздела фаз матрица-волокно в образце 1 больше, чем в других, поскольку больше поверхность контакта тонкого волокна с матрицей. Обнаружена зависимость температуры механического стеклования Тα₁ от макроструктуры наполнителя. В образцах с меньшим диаметром волокна площадь контакта матрица-волокно больше, объем пластифицированного межфазного слоя возрастает, что приводит к смещению Тα₁ матрицы в область низких температур. На кривых рис. 1а выявлены четыре процесса релаксации: α₁ и α₂-процессы связаны с размораживанием сегментальной подвижности в ПМ и армирующем тканом наполнителе, соответственно; процессы α΄₁ и α΄₂ релаксации связаны с возникающими межфазными слоями при взаимодействии между ПМ и армирующим наполнителем. На основе результатов эксперимента предложена четырехуровневая структурная модель органопластиков, структура и характеристика которых определяются природой компонентов и специфическими формами взаимодействия между ними.

Для определения влияния давления и структуры компонентов на релаксационные свойства ПКМ исследованы ОП, давление формования которых изменяется в пределах 0,5-0,8 МПа.

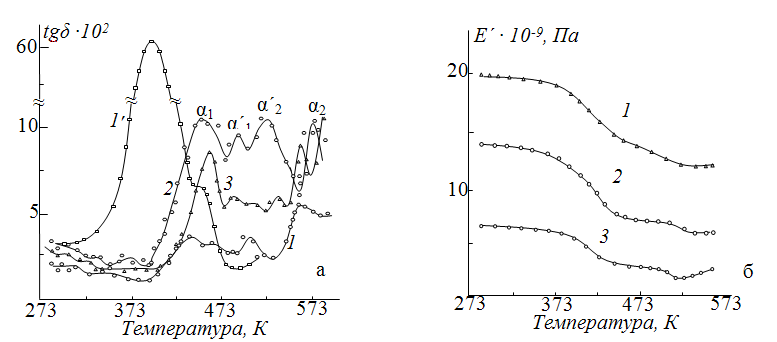

Рис. 1. Температурные зависимости tgδ-(а) и Е´-(б) для ПМ 5-211-БН-(1׳)

и эпоксиорганопластиков на основе 5-211-БН и тканого наполнителя терлон:

1 – саржа 2/2, метрический номер 70-(1); 2 – полотно 1/1, метрический номер нити 34-(2); 3 – саржа 2/2, метрический номер нити 17-(3)


Представление экспериментальных данных в виде температурных зависимостей относительных модулей упругости Е΄/Е΄₂₉₃ (рис. 2) позволяет корректно интерпретировать поведение компонентов композита. Поскольку образцы изготовлены на одном и том же связующем, то изменение Е΄ в области температур 293-393К для этих материалов должна была быть одинаковой. Полученные расхождения Е΄/Е΄₂₉₃ между ОП объясняются тем, что при взаимодействии компонентов композита меняется их структура, поскольку эти образцы изготовлены на различной тканевой основе. Поэтому вклад, вносимый ими в изменение структуры матрицы разный. Изменение давления формирования ОП существенно не влияет на их свойства. Низкое значение Е΄ в высокоэластическом состоянии (Е΄_вэл) ПМ для образца 2 является следствием ее рыхлой структуры. Армирование тканями ТО-5 и ТО-7 существенно меняет структуру ПМ, она становится более жесткой и Е΄_вэл этих образцов значительно выше. В области высокоэластического состояния матрицы основная нагрузка внешнего поля реализуется на химических связях между компонентами ОП. Сравнив Е΄ в данном состоянии, можно оценить качественно степень адгезионного взаимодействия между компонентами ОП. Из рис. 2 следует, что Е'_вэл. образца 1 наибольший. Следовательно, наибольшая адгезионная прочность между компонентами реализуется в этом образце.

Методами релаксационной спектрометрии проведено экспериментальное исследование релаксационных свойств органоволокнитов на основе ткани из ОВ СВМ и связующих на основе: ЭДТ-10; 5–211–БН; УП–2227. Определены динамические модули упругости Е΄ и сдвига G΄, а также коэффициенты механических потерь tgδ. При определении этих величин образцы подвергались деформации изгиба и деформации кручения. Исследования образцов методом изгибных колебаний показали, что существенный вклад в формирование свойств пластика вносит армирующий элемент. При деформации кручения свойства пластика в стеклообразном состоянии определяются, в основном, свойствами ПМ и диффузного межфазного слоя. Армирующая ткань выступает в качестве компонента, слабо участвующего в формировании свойств материала.

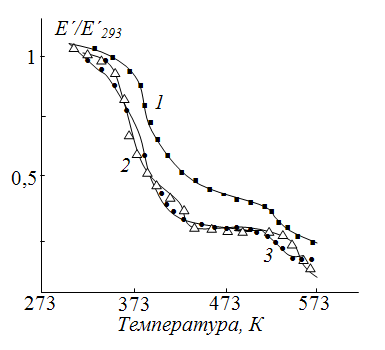

Рис. 2. Температурная зависимость относительных модулей

упругости ОП, ПМ на основе клея ВК-41: ткань ТО-5, р_уд=0,5МПа -(1);

ткань ТО-6, р_уд=0,8МПа-(2); ткань ТО-7, р_уд=0,8МПа - (3)


По результатам исследования следует, что наибольшими Е΄ и G΄ обладают пластики на основе связующего 5-211-БН, наименьшими – на основе связующего УП-2227. В то же время наиболее высокотемпературным является связующее УП–2227, температура перехода которого равна Тα₁=429 К при частотах 0,9 Гц и Тα₁=453 К при частотах 300 Гц. Однако при оценке степени эффективного сшивания матрицы оказалось, наиболее высокотемпературное связующее обладает наименьшей степенью сшивания. Можно предположить, что при отверждении пластика на основе этого связующего ПМ и органический наполнитель менее всего оказывают взаимное влияние на формирование структуры. В формировании свойств значительную роль играют межмолекулярные взаимодействия и прежде всего водородные связи.

Для пластика на основе связующего 5–211–БН характерно сильное взаимодействие компонентов. Вследствие диффузии компонент связующего в ОВ происходит разрыхление последнего, чем и обусловлено некоторое уменьшение температуры размораживания молекулярной подвижности в волокнообразующем полимере. Изменение вида и частоты деформации влияет на Тα₁ матрицы и особенно сильно изменяется Тα₁ для пластиков на связующем ЭДТ–10. При деформации изгиба с частотой порядка 300 Гц Тα₁ = 428 К, а деформация кручения с частотой 0,6 Гц дает температуру перехода значительно ниже Тα₁=333 К.


Таблица 1

Динамические свойства органопластиков на основе различных

связующих (метод свободных крутильных колебаний)

Связующее		G΄·10-9, Па	G΄·10-8 , Па		Тα1,К	tgδ1	Тα2,К	tgδ2
5-211-БН	I-режим	2,1	2,4	62,1	408	18	523	16
5-211-БН	II-режим	2,2	4,2	144	420	14	528	24
ЭДТ-10		1,75	2,3	63,9	333	15	523	23
УП-2227		1,57	0,856	21,9	429	36	533	17,5

I-й режим : 363К – 30 мин, 393К – 1 час, 423К – 4 часа;

II-й режим: 343 К – 30 мин, 393К – 1,5 часа, 533К – 2 часа


Для сравнения экспериментальных значений Е΄ ОП с расчетными использованы известные в литературе теоретические и эмпирические соотношения. Хорошее согласие с экспериментом Е΄=12·10⁹Па дают расчеты:

– трансверсального модуля упругости по модели, описываемой уравнением Халпина-Сяо-Нильсена



Е_к=11,7·10⁹ Па,


– продольного модуля – уравнение Хашина-Штрикмана




Е_к=10,2·10⁹Па.


На рис. 3 представлена tgδ(Т) как компонентов МОП, так и трехслойных МОП. Для однонаправленного ОП зависимость показывает наличие двух областей резкого изменения tgδ (α₁ и α₂-процесс). В интервале температур 343-403 К происходит переход ПМ из стеклообразного в высокоэластическое состояние. Аналогичное физическое превращение происходит и в армирующем ОВ в области температур 503-563К. Вблизи 473К проявляются релаксационные пики механических потерь (α'₁ и α'₂-процессы). В этих же областях податливость материала возрастает, а Е΄ монотонно уменьшается. Для другой слоистой компоненты МОП – алюминиевой пластины, до 453К механические потери остаются неизменными и далее монотонно возрастают. Релаксационные пики внутреннего трения не наблюдаются. В интервале температур
293-593К Е΄ алюминиевой пластины незначительно изменяется, уменьшаясь от 6,0∙10¹⁰ Па до 5,2∙10¹⁰ Па. Наблюдаемые в области температур 343-403 К и 503-563 К главные α₁ и α₂-процессы релаксации ПМ и ОВ исходного ОП, в МОП проявляются недостаточно полно. Вместо этого в области 376-552 К наблюдается множественный размытый максимум механических потерь. Для МОП типа Al+ОП+Al (рис. 3, кривая 3) температуры пиков внутреннего трения смещены к высоким температурам на 10-15К по сравнению с ОП+Al+ОП (рис. 3, кривая 4). По отношению к α₁-процессу исходного ОП аналогичный процесс образца ОП+Al+ОП смещен на 50К и для образца Al+ОП+Al на 60 К. Это связано с размораживанием сегментальной подвижности в ужесточенной поверхностями листового металла и волокнистого органического наполнителей, ПМ и взаимодействием между компонентами. Адгезионное сцепление между компонентами и значительное различие их коэффициентов термического расширения приводит к возникновению внутренних напряжений на границах металл-полимер и волокно-полимер, ужесточению структуры матрицы и повышению температуры α-процесса.

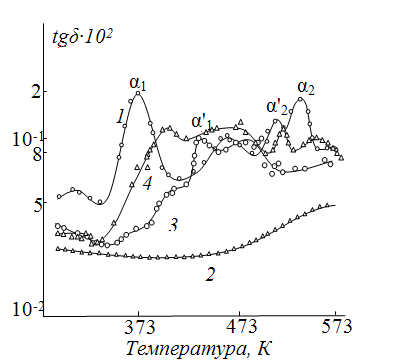

Рис. 3. Температурная зависимость tgδ: компонентов МОП:

слоя однонаправленного ОП -(1), слоя алюминия-(2); трехслойного МОП:

два наружных слоя–пластины сплава алюминия, срединный слой–ОП -(3), два наружных слоя–ОП, срединный слой – пластина сплава алюминия -(4)

Наличие в металлокомпозите слоев ОП предполагает анизотропию их релаксационных свойств вследствие анизотропии самого ОП. Температура проявления главного релаксационного α₁-процесса, обусловленного переходом ПМ композита из стеклообразного в высокоэластическое состояние, существенно различна для разных углов , уменьшаясь на 44 К при переходе угла  от 0° к 90°.

Между областями проявления главных α₁ и α₂-процессов релаксации наблюдаются мультиплетные максимумы механических потерь, и связанные с ними релаксационные процессы. Плавное уменьшение Е΄ в указанном интервале температур также свидетельствует о наличии этих процессов. Механизмом мультиплетности релаксационного процесса является размораживание сегментальной подвижности в граничных и межфазных слоях, сформированных при взаимодействии ПМ с волокнистым и слоистым наполнителями. Для Al+ОП+Al интенсивность проявления релаксационных процессов и анизотропия свойств выражены слабее, хотя характер их изменения аналогичен.

Из сравнения Е΄(Т) и tgδ(Т) МОП, где содержание волокнистого наполнителя меняется от одного до трех слоев следует, что чем больше объемное содержание волокнистого наполнителя, тем ниже интенсивность пика внутреннего трения α₁-процесса релаксации и тем больше полуширина пика. Такое поведение релаксационных свойств данных материалов можно объяснить формированием межфазных слоев. В зависимости от объемного содержания волокнистого наполнителя доля межфазного слоя в ПМ меняется, а именно, чем больше степень наполнения, тем больше объем межфазного слоя. При определенной концентрации волокон в матрице она может полностью перейти в межфазный слой. При этом естественно в силу взаимодействия компонентов МОП меняется структура ПМ, либо частично у поверхности различных компонентов, либо по всему объему матрицы. Малая интенсивность, нечеткая выраженность α΄₁ и α΄₂-процессов при 443 К и 478 К для некоторых МОП, по-видимому, объясняется тем, что эти процессы проявляются вблизи главных релаксационных процессов и перекрываются с ними, с другой стороны они сглаживаются слоем металла. Поэтому с увеличением объемного содержания тканого наполнителя на основе волокон СВМ доля релаксаторов межфазного слоя в α΄₁-процессе увеличивается, а сам процесс становится более размытым, увеличивается полуширина пика α₁-процесса релаксации и, следовательно, матрица становится более гетерогенной.

При исследовании гибридных МПК, изготовленных на основе клея ВК-41, тканого наполнителя СВМ и металлической сетки (основа – сталь, уток – алюминиевые нити) обнаружены значительные внутренние напряжения, возрастающие с ростом температуры. Чем больше процентное содержание металла в МОП, тем больше внутренние напряжения. Они проявляются в виде деформаций изгиба и кручения, и в зависимости от угла φ существенно меняется характер их проявления. Наиболее заметное проявление этих напряжений обнаружено вдоль основы образца. Их наличие, по-видимому, связано с деформационной предысторией металлической сетки, поскольку в образце, где нет слоев металлической сетки, такие напряжения практически отсутствуют. Для данных материалов наблюдается значительная анизотропия Тα₁. Интересным фактом является то, что для всех образцов при φ=45° Тα₁=353 К. Это свидетельствует о том, что в данном направлении основную нагрузку при изгибных колебаниях на себе несет ПМ и вклад армирующих волокон в формировании свойств материала несущественен. Введение одного слоя металлической сетки смещает α₁–процесс в область высоких температур на 20 и 50К соответственно для φ=0° и φ=90°. Это указывает на то, что клей ВК-41 хорошо взаимодействует с металлической сеткой, за счет чего меняется структура клея и, следовательно, температурное положение максимумов механических потерь. Для образцов с одной металлической сеткой и без нее при φ=0° наблюдаются два процесса релаксации, тогда как для образца с двумя сетками проявляется один размытый, широкий максимум механических потерь. Можно предположить, что введение металлической сетки меняет структуру не только ПМ, но и армирующего тканого наполнителя СВМ, приводя к потере индивидуальности полимерных компонентов пластика.

Исследования электрических и релаксационных свойств МОП проведены методом электропроводности и динамического механического анализа. Измерения объемной проводимости σ были произведены тераомметром
Е6-13 А с помощью специальной экранированной и заземленной установки в температурном интервале 293-550 К как в прямом, повышая Т, так и в обратном, понижая Т, направлениях (рис. 4). Обе серии образцов имеют очень низкую проводимость, характерную для диэлектриков (σ≈10^-14 Ом^-1м^-1). С увеличением температуры проводимость образцов увеличивается. ‌

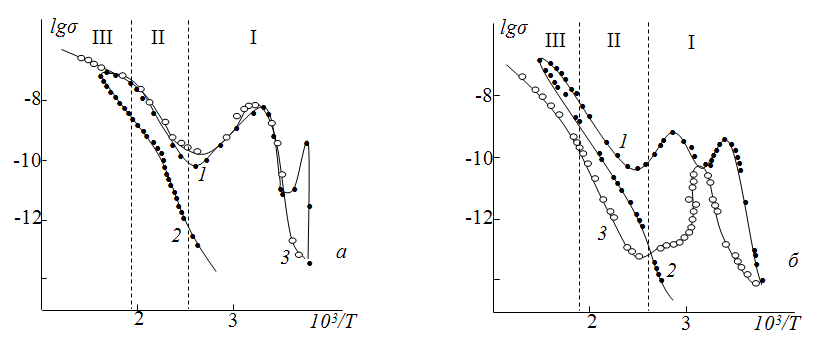

Рис. 4. Температурная зависимость электропроводности lgσ(10³/Т)

при повышении Т-(1) и при понижении Т-(2) и повторно через 3 суток

при повышении Т-(3) МОП со структурой: органопластик на основе

СВМ+сплав алюминия+органопластик (1 серия, а); сплав алюминия+

органопластик на основе армос+сплав алюминия (2 серия, б)


В температурном интервале 293-360 К (рис. 4а) наблюдается дуплетный максимум. Первый максимум, проявляющийся при Т=307 К, можно связать с процессами дипольной ориентации адсорбированных молекул воды. Второй же максимум, проявляющийся при Т=330 К, может быть обусловлен дипольно-радикальной ориентацией в матрице ВК-41. Это предположение базируется на том, что волокна органического наполнителя адсорбируют влагу. С увеличением температуры происходит десорбция молекул воды, и проводимость, связанная с диполями Н₂О, уменьшается. Минимум lgσ достигает при 310 К, после чего в проводимость основной вклад вносит подвижность радикалов связующего, температура стеклования которого находится в пределах 333-353 К. Второй минимум соответствует Т≈360 К. При этой температуре вклад в проводимость дипольно-радикальной ориентации компенсируется за счет ионной проводимости дисперсного наполнителя и инжекцией электронов с электродов. Увеличение σ во второй области видимо, обусловлено как увеличением сегментальной подвижности связующего, так и ионами наполнителя. Вторая область проводимости расположена между температурами 360 К (второй минимум σ) и 400 К и lgσ принимает значения примерно от -11 до -8 соответственно, т.е. проводимость увеличивается на три порядка. В первой области проводимости σ увеличился на 5-6 порядков. В третьей области проводимости наклон lgσ(10³/Т) уменьшается еще больше, чем во второй области. По-видимому, проводимость в этой области обусловлена ионами различного происхождения, и она уменьшается за счет их рассеяния на колебаниях сегментов органического наполнителя.

В полимерах по формуле σ=σ₀∙е^-∆Е/2КТ можно определить ∆Е, как опытный параметр, определяющий lgσ(10³/Т). В I области проводимости ∆Е составляет
5,2 кДж/моль, во II и III областях проводимости принимает значения ~ 0,5 кДж/ моль и 0,3 кДж/моль соответственно. В последующих измерениях эти значения уменьшаются от измерения к измерению (рис. 4, кривая 3). На графиках обратного хода lgσ(10³/Т) для обеих серий образцов наблюдается только два наклона, соответствующие третьему и второму участку проводимости. Проводимость обратного хода (рис. 4, кривая 2) ниже, чем прямого хода (рис. 4, кривая 1) . Если для прямого хода в I области для обеих серий МОП наблюдаются два максимума электропроводности, то для повторного измерения (рис. 4, кривая 3) – только один. Это еще раз подчеркивает возможность влияния адсорбированной воды и дипольно-ради­каль­ной поляризации на проводимость в этой области температур. Природа ОВ (СВМ и армос) и место расположения алюминиевой пластины в МОП слабо влияет на проводимость образцов, о чем свидетельствует идентичность температурного хода проводимости для обеих серий. Видимо на проводимость значительное влияние оказывает антиадгезионная обработка сплава алюминия.

С целью изучения влияния взаимодействия компонентов были исследованы МОП, в которых менялся характер их взаимодействия, проводя антиадгезионную обработку слоистых алюминиевых пластин. Для МОП без антиадгезива α₁-процесс проявляется при температуре 443К, тогда как данный процесс образца, поверхность слоя алюминия которого обработана антиадгезивом, реализуется при температуре 413 К, в то время как для исходного ОП – при температуре 382 К (рис. 5). Аналогичное смещение Тα₁ наблюдается и для других направлений φ=45º, 90º. Причиной такого поведения характеристик МОП является изменение вклада волокнистого компонента в макросвойства в зависимости от угла φ и нанесения слоя антиадгезива между слоем металла и ОП. При φ=0º основную нагрузку со стороны внешнего механического поля несут на себе высокопрочные арамидные волокна СВМ. Вследствие этого образцы, вырезанные в данном направлении, являются более жесткими. Для МОП с антиадгезивом Тα₁=413 К и Тα₂=548 К, без антиадгезива - Тα₁=443 К и Тα₂=582 К. Для однонаправленного ОП без слоя алюминия данные α₁ и α₂ - процессы проявляются при температурах 382К и 548К. Из сравнения ОП с антиадгезивом и МОП без антиадгезива вытекает, что смещение Тα₁ связано с процессами, протекающими на границе металл-ОП, именно со степенью адгезионного взаимодействия между компонентами МОП. На температурное положение α₁ и α₂-процессов релаксации МОП может существенно влиять также ограничение конформационного набора полимерных цепей на границах металл-ОП, металл-волокно. Поскольку этот фактор для обоих видов образцов остается практически одинаковым, то главенствующую роль в данном случае играет степень адгезионного взаимодействия. Известны различные механизмы адгезии металла к полимерам: установление физических, химических связей; образование на границе раздела металл-полимер механического замка (механическое взаимодействие). При обработке поверхности металла антиадгезивом, последний препятствует установлению физических и химических связей, работает, в основном, только механическая модель взаимодействия. Этим и объясняется тот факт, что Тα₁ МОП без антиадгезива выше, чем у МОП с антиадгезивом. Аналогичный эффект наблюдается и для φ=45º и φ=90º. Таким образом, можно утверждать, что чем выше Тα₁, тем выше степень адгезионного взаимодействия между фазами МОП. Поэтому нами предлагается в качестве параметра для оценки прочности адгезионного сцепления компонентов МПК температура Тα₁.

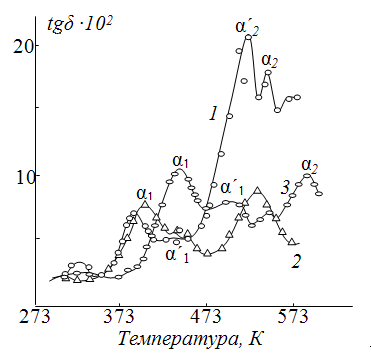

Рис. 5. Температурная зависимость тангенса угла механических потерь tgδ: ОП на основе клея ВК-41 и ткани волокон СВМ – (1), МОП (поверхность металла обработана антиадгезивом) – (2), МОП без антиадгезива – (3)

Для выяснения влияния природы металла на динамические вязкоупругие свойства МОП целесообразно было сравнение МОП, макроструктура которых следующая: серединный слой – ОП (один слой клея ВК-41 и один слой ткани), поверхностные слои: 1 – поверхностные слои – листовой сплав Al;
2 и 3 – поверхностные слои – магниевый сплав (поверхность образца 3 подвергнута обработке). Введение высокомодульного относительно алюминия магниевого сплава повышает в целом упругие характеристики МОП, т.к. Е΄ образца 3 получается наибольшим. Тα₁ МОП на основе сплава Al выше, чем на основе магниевого сплава. Если судить о прочности межслоевой адгезии по Тα₁, то можно утверждать, что наибольшая межслоевая прочность адгезионного взаимодействия реализуется между клеем ВК-41 и сплавом Al. Обработка поверхности сплава магния приводит к снижению Тα₁ на 10К и понижению Е΄, свидетельствуя о снижении прочности адгезионного взаи­мо­дейст­вия между компонентами МОП.

В четвертой главе представлен материал по исследованию особенностей релаксационных и термических свойств многослойных печатных плат (МПП), влияния на них физической модификации и расчет упругих свойств моделей слоистых МПК и сравнение их с экспериментом.

Анализ экспериментальных данных (рис. 6) показывает, что в области температур 360-420К происходит переход ПМ стеклотекстолита со стравленной фольгой из стеклообразного в высокоэластическое состояние, что соответствует процессу α₁-релаксации. В то же время наблюдаются дополнительные пики механических потерь при температурах 390-470К. Это свидетельствует о гетерогенности структуры связующего об установлении в нем равновесного состояния. Для данного образца также наблюдается дуплетный максимум механических потерь, соответствующий α΄₁-процессу релаксации. Однако он смещен в область высоких температур.

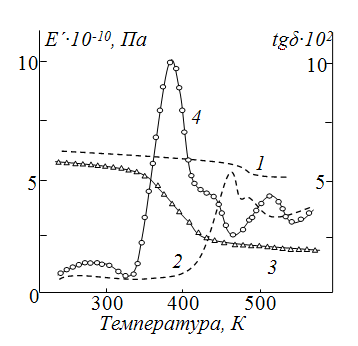

Рис. 6. Температурные зависимости Е´(1,3) и tgδ (3,4) стеклотекстолита: фольгированного – (1,2), со стравленными слоями фольги – (3,4)

Для достоверного заключения о протекающих процессах и прогнозирования свойства материалов дополнительно был использован перспективный, менее трудоемкий метод термического анализа, реализованный в дериватографе системы «Паулик-Паулик-Эрдей». Следовало ожидать, что методом термического анализа удастся «почувствовать» уровень внутренних напряжений в исследуемых образцах. Эксперимент проводили при скорости подъема температуры 0,083-0,33 К/с. Полное совпадение термогравиметрических кривых 1 и 2 рис. 7 позволяет предположить, что применяемая термическая обработка не приводит к достижению оптимальной структуры материала. Стеклотекстолит, подвергнутый травлению, имеет более напряженную внутреннюю структуру, поскольку процессы терморазложения в этом случае начинаются раньше и протекают более интенсивно.

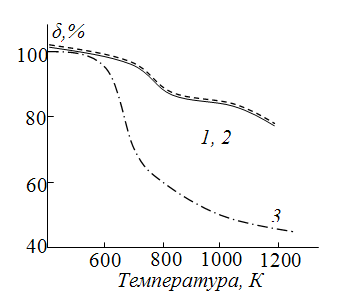

Рис. 7. Кривые потери массы стеклотекстолита:

исходного – (1), подвергнутого термостатированию – (2),

после полного удаления фольги химическим травлением – (3)


Метод вынужденных изгибных резонансных колебаний позволяет получать надежную информацию обо всех изменениях в структуре материала, которые влияют на эффективность межмолекулярного взаимодействия. Сравнение механических динамических свойств образцов показали, что их релаксационные свойства различаются незначительно. В этих материалах, в основном, прошли почти все возможные химические реакции по образованию пространственной сетки химических связей матрицы и формированию граничных слоев матрицы вблизи поверхности стекловолокна и слоя фольги меди. Сравнение tgδ образцов позволяет отметить, что Тα₁ при фольгировании стеклотекстолита медной пластинкой резко смещается к высоким температурам. Дуплетный максимум tgδ проявляется в области температур 423-493 К, тогда как у исходного стеклотекстолита – в области температур 373-473 К. Высота максимума и интенсивность релаксационного процесса существенно уменьшается.

Механизмом изменения первого и второго максимума дуплета в области температур, где происходит переход из стеклообразного в высокоэластическое состояние матрицы, является возникновение граничных слоев и связанное с этим изменение количества свободных и связанных сегментов в ФСТ. Количество последних при фольгировании значительно возрастает, т.к. наряду с поверхностью стеклянных волокон медная фольга значительно ограничивает конформационный набор полимерных цепей вблизи поверхности (служит непроницаемым барьером).

В работе представлены результаты экспериментального исследования влияния физической модификации на динамические механические свойства МПП и сравнение релаксационных свойств ФСТ исходного и подвергшего физической модификации посредством термостатирования, циклической термообработки. Для термостатированного ФСТ интенсивность проявления главного релаксационного процесса ниже, чем для нетермостатированного. Мультиплетность практически не проявляется, температура механического стеклования для φ=0˚ равна 471 К. Такой ход кривой tgδ(Т) в области стеклования матрицы свидетельствует о том, что термостатирование приближает систему к равновесному состоянию, уменьшению гетерогенности структуры матрицы. Е΄ в стеклообразном состоянии матрицы незначительно возрастает при термостатировании. Циклическая термообработка смещает область стеклования матрицы в область высоких температур по сравнению с нетермостатированными и термообработанными образцами. Тα₁ принимает значение 477 К. Второй максимум дуплета наблюдается при Т=493 К. Анизотропия свойств выражена более ярко по сравнению с другими образцами ФСТ. При циклической термообработке Е΄ возрастает в стеклообразном и в высокоэластическом состоянии. Это свидетельствует о том, что густота сетки химических связей матрицы при этом возрастает. Для нетермостатированных ФСТ в области перехода матрицы из стеклообразного в высокоэластическое состояние наблюдается мультиплетный размытый максимум механических потерь Результаты исследований показали, что в матрице имеются области, явно различающиеся по структуре. Ими могут быть граничные слои, формирующиеся при взаимодействии ПМ со стеклянными волокнами и медной фольгой. Структура граничных слоев вблизи поверхности волокна и поверхности медной фольги различаются вследствие различия их адсорбционного и адгезионного взаимодействия, различия внутренних напряжений на границах раздела фаз из-за различия температурных коэффициентов линейного и объемного расширения компонентов и различия отклика компонентов на механические, тепловые и электромагнитные поля.

Физическая модификация слабо влияет на структуру и свойства ФСТ. Это связано с тем, что в материале с формировавшейся сеткой химических связей ПМ имеются значительные кинетические, диффузионные и другие ограничения, препятствующие перестройке сетки химических связей, изменению адгезионного взаимодействия на границах фольга – полимер, волокно – полимер при воздействии факторов физической модификации. Различные режимы термообработки образцов, влияя на внутреннюю структуру ПМ, меняют характер спектров и степень релаксации остаточных напряжений, определяя уровень нестабильности линейных размеров. Влияние термообработки на упругую деформацию проявляется в некотором увеличении величины Е΄ и уменьшении его анизотропии. При всех видах модификации в материале остаются внутренние напряжения, которые возрастают и начинают проявляться в виде деформаций изгиба и кручения. Внутренние напряжения меньше в материале ФСТ после циклической термообработки.

Расчет упругих свойств моделей слоистых МПК (МОП и ФСТ) дают наименьшее расхождение с экспериментом для расчета характеристик на основе обратного правила смесей (табл. 2).


Таблица 2

Расчет упругих свойств слоистых металлополимерных композитов

Е′_Al = 6,0·10¹⁰Па; Е′_орг = 1,2·10¹⁰Па, Е′_Cu= 12·10¹⁰Па Е′_ст = 4,5·10¹⁰Па

Формула расчета	Al+ОП+Al	ОП+Al+ОП	Сu+стекл+Сu
	φмет=0,7 φорг =0,3	φмет=0,4 φорг=0,6	φмет=0,4 φст=0,6
Е'к = Е'мет ·φмет+ Е'орг· φорг	4,56	3,12	7,5
1/ Е'к = φмет/ Е'мет +φорг/ Е'орг	2,7	1,8	6,25
Е'к = Е'орг· φ3орг +Е'мет ·(1-φ3орг)	5,87	-	10,38
Е'к = Е'мет· φ3мет+ Е'орг ·(1-φ3мет)	-	1,51	-
Эксперимент	3,6	2,0	6,3

Основные результаты и общие выводы

На основании анализа и обобщения результатов экспериментов установлено:

1. Компоненты органопластика проявляются на релаксационных спектрах как α₁ и α₂-процессы релаксации. Взаимодействие компонентов в ОП приводит к возникновению межфазных слоев, проявляющихся в виде дополнительных новых α'₁ и α'₂-процессов релаксации. Предложена четырехуровневая структурная модель органопластика с двумя межфазными слоями. Наибольшей прочностью адгезионного сцепления обладают ОП на основе волокон СВМ и ВК-41.

2. В слоистых металлополимерных композитах:

– обнаружена анизотропия температуры α_i-процесса релаксации ОП и МОП, обусловленная наличием в нем анизотропного компонента – ОП и изменением вклада анизотропного волокнистого наполнителя в формировании релаксационных свойств МОП при изменении угла между осями армирования и деформирования;

– наличие металлической компоненты в МПК приводит к смещению температуры стеклования Тα₁ матрицы в область высоких температур, причем, чем больше объемное содержание металла, тем выше Тα₁;

– наличие слоистого сплава алюминия в МПК значительно ослабляет интенсивность проявления релаксационных процессов и анизотропию релаксационных свойств;

– на основе эксперимента с наличием антиадгезива установлена корреляция между Тα₁ и адгезионным взаимодействием компонентов МОП. Чем выше Тα₁, тем выше степень адгезинного взаимодействия. Поэтому Тα₁ предложена как параметр для качественной оценки прочности адгезионного взаимодействия между металлом и ОП. Прочность адгезионного взаимодействия клея ВК-41 к сплаву алюминия выше, чем к сплаву магния;

– изучение МОП методом электропроводности позволило выявить наличие максимумов электропроводности, связанных с наличием влаги и процесса α₁ релаксации ПМ. При переходе ПМ из стеклообразного в высокоэластическое состояние меняются механизмы проводимости.

3. Многослойные печатные платы (фольгированные стеклотекстолиты):

– сравнение исходных и термообработанных МПП показывает изменение интенсивности дуплетных процессов релаксации, свидетельствуя об образовании граничных слоев вблизи поверхности стекловолокна и медной фольги;

– высокая анизотропия релаксационных свойств исходного диэлектрического слоя МПП резко ослабляется при фольгировании слоем меди;

– при всех видах модификации в материале остаются внутренние напряжения, обнаруживаемые методами динамического механического анализа и термогравиметрии, и которые уменьшаются после циклической термообработки.

4. Сравнение теоретических моделей композитов с экспериментальными данными указывают, что наименьшее расхождение для ОП дают модели Халпина-Сяо-Нильсена и Хашина-Штрикмана, а для МОП и МПП – обратное правило смесей.

Публикации по теме диссертации

1. Магомедов Г.М., Яхьяева Х.Ш. Исследование вязкоупругих свойств гибридных композитов // Межвузовский сборник научных работ аспирантов. – Вып. 2. – Махачкала: ДГПУ, 2004. – С. 67-71.

2. Яхьяева Х.Ш., Магомедов Г.М., Касимов А.К., Ахтуев С.С., Машинская Г.П. Механические релаксационные свойства металлоорганопластиков в зависимости от природы компонентов // Межвузовский сборник научных трудов аспирантов. – Вып. 3. – Махачкала: ДГПУ, 2006. – С. 87-92.

3. Задорина Е.Н., Магомедов Г.М., Смирнов Ю.Н., Яхьяева Х.Ш. Влияние технологии на динамические механические свойства полимерных композитов // Материалы XII Международного симпозиума «Динамические и технологические проблемы механики конструкций и сплошных сред». Избранные доклады. – М.: МАИ, 2006. – С. 99-104.

4. Магомедов Г.М., Яхьяева Х.Ш. Влияние межслоевой адгезии на ди­на­мические вязкоупругие свойства металлоорганопластиков // «Образование, наука, инновационный бизнес – сельскому хозяйству регионов» Сб. статей всероссийской научной конференции, посвященной 75-летию ДГСХА. – Махачкала: ДГСХА, 2007. – С. 346-348.

5. Магомедов Г.М., Яхьяева Х.Ш., Абакаров С.А., Железина Г.Ф. Влия­ние природы компонентов и их взаимодействия на электрические и релаксационные свойства слоистых металлополимерных композитов // Пластические массы. – М., 2007. – № 12. – С. 9-11.

6. Магомедов Г.М., Яхьяева Х.Ш., Задорина Е.Н. Особенности релаксационных и термических свойств слоистых металлополимерных композитов // Известия ДГПУ. – Махачкала, 2008. – № 1. – С. 7-10.

7. Магомедов Г.М., Задорина Е.Н., Яхьяева Х.Ш. Влияние физической модификации на релаксационные свойства многослойных печатных плат // «Фазовые переходы, критические и нелинейные явления в конденсированных средах»: Сб. трудов международной конференции, посвященной 70-летию член-корр. Камилова И.К. – Махачкала, 2005. – С.335-337.

8. Магомедов Г.М., Джамаева Н.С., Яхьяева Х.Ш. Модельное описание свойств многофазных полимерных систем // «Фазовые переходы, критические и нелинейные явления в конденсированных средах». Сб. трудов международной конференции, посвященной 70-летию член-корр. Камилова И.К. – Махачкала, 2005. – С.332-334.

9. Магомедов Г.М., Яхьяева Х.Ш., Караева А.А., Магомедов Г.М. Исследование влияния степени структурирования на вязкоупругие свойства эпоксидных полимеров с применением метода математического планирования эксперимента // «Олигомеры IX». Тезисы докладов IX международной конференции по химии и физикохимии олигомеров. – Одесса, 2005. – 325 с.

10. Магомедов Г.М., Яхьяева Х.Ш., Караева А.А., Машинская Г.П. Особенности релаксационных свойств алоров на основе эпоксидных матриц // «Олигомеры IX». Тезисы докладов IX международной конференции по химии и физикохимии олигомеров. – Одесса, 2005. – 326 с.

11. Магомедов Г.М., Яхьяева Х.Ш., Караева А.А., Машинская Г.П. Особенности вязкоупругих свойств слоистых металлоорганопластиков // «Авиация и космонавтика – 2005». Тезисы докладов IV международной конференции, посвященной 75-летию МАИ. – М.: МАИ, 2005. – 67 с.

12. Магомедов Г.М., Яхьяева Х.Ш., Ульяненко С.Н., Ахтуев С.С. Ана­лиз вязкоупругого поведения эпоксиорганопластиков на основе тканого наполнителя терлон // Тезисы докладов всероссийской конференции, посвященной памяти профессора А.Г. Бергмана. – Махачкала, 2007. – С. 106-108.

13. Яхьяева Х.Ш., Магомедов Г.М. Анализ релаксационных свойств эпоксиорганопластиков // «Молодые ученые – вклад в реализацию национального проекта «Реализация АПК». Сб. статей региональной научно-практической конференции студентов, аспирантов и молодых ученых ЮФО, посвященной 75-летию ФГОУ ВПО «ДГСХА». – Махачкала, 2007. – С. 54-58.

14. Магомедов Г.М., Яхьяева Х.Ш., Улуханова О.Л., Чайка А.А. Релаксационные свойства эпоксидных полимеров, наполненных высокодисперсным металлом // Материалы IV Международной научно-практической кон­ференции «Новые полимерные композиционные материалы». – Нальчик, 2008. – С. 191-195.

15. Магомедов Г.М., Джамаева Н.С., Яхьяева Х.Ш. Динамические свойства органоволокнитов // Сб. статей ДГПУ. – Махачкала, 2008. – С. 46-51.


В печать 31.10.2008. Формат 60х84 ¹/₁₆.

Печать трафаретная. Бумага офсетная. 1.39 усл.п.л. 1.0 уч.-изд.л.

Тираж 100 экз. Заказ №
