ПК APACS 3000

Функциональные возможности комплекса

• Позволяет создавать,  конфигурировать, сохранять параметры подключенного оборудования в базу данных

• Загружать конфигурацию в аппаратуру

• Синхронизирует изменения, вносимые в конфигурации, с состоянием аппаратуры

• Позволяет осуществлять оперативное управление оборудованием

• Производить мониторинг подключенного оборудования

• Позволяет наглядно представлять конфигурацию охраняемого объекта СКД при помощи создания планов помещений

• Получает, отображает, сохраняет сообщения из аппаратуры в базу данных. Как текущих, так и буферизированных в аппаратуре

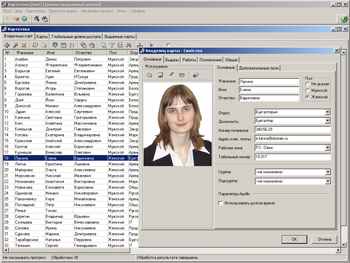

• Ведёт базы владельцев карт, выдач, глобальных уровней доступа, карт. Назначает права для СКД

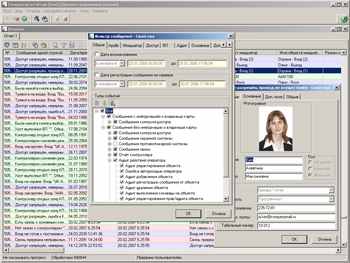

• Позволяет получать отчёты по базе произошедших событий с возможностью фильтрации и сортировки по полям сообщений

• Позволяет настраивать и получать специализированные отчёты для учёта рабочего времени

• Позволяет пользователю задавать нестандартные алгоритмы взаимодействия частей комплекса, вызывать функции внешних приложений, передавать информацию из комплекса во внешние программные объекты


ПК APACS 3000 предоставляет своим пользователям:

полный функциональный набор современной системы безопасности:

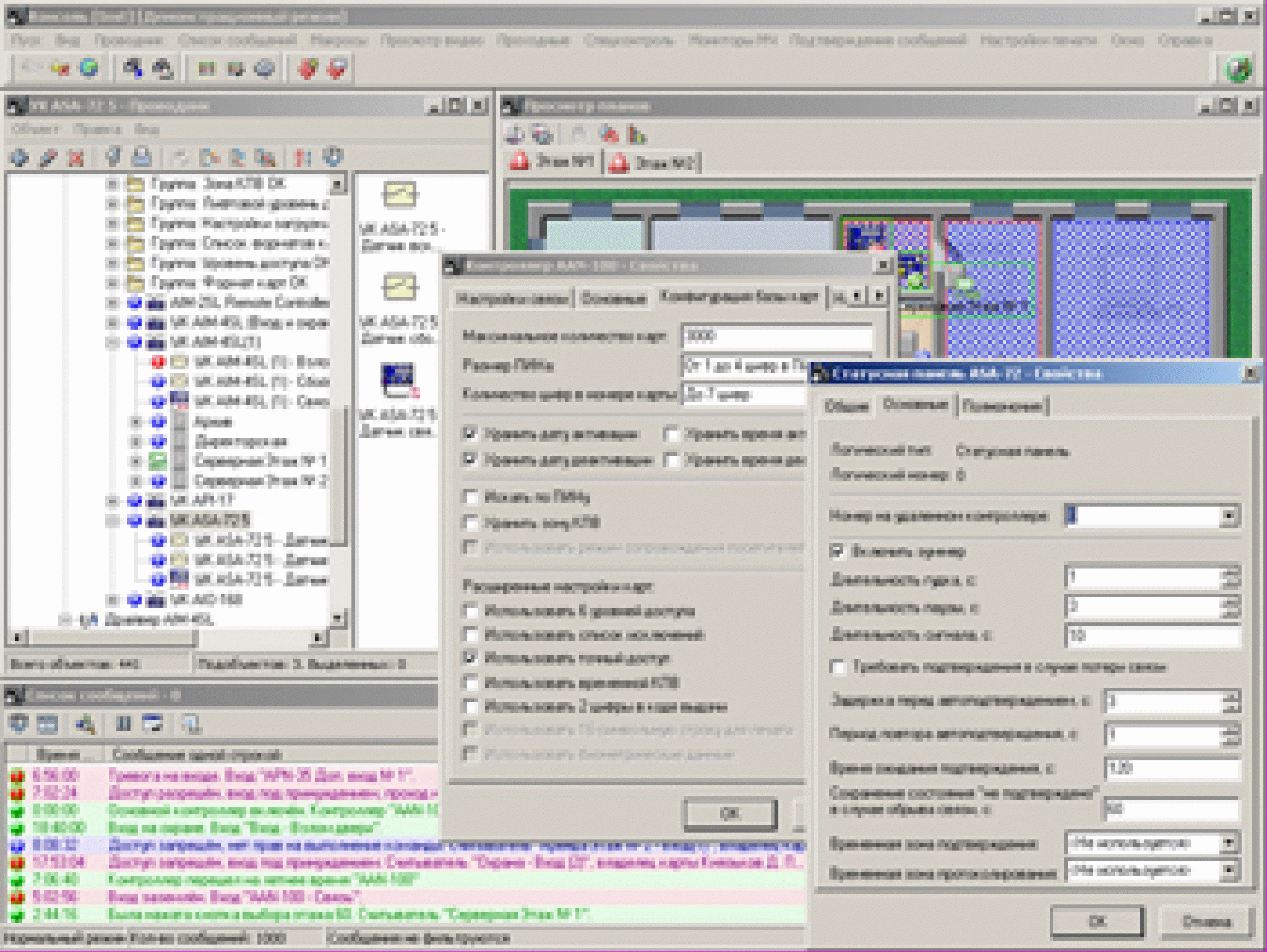

• Конфигурирование  системы с одновременным просмотром статусов объектов

• Ведение базы пользователей

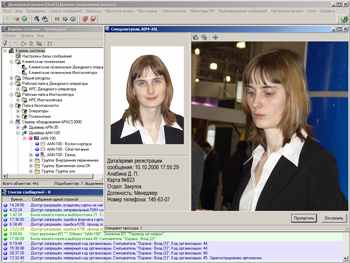

• Широкие возможности дежурного режима

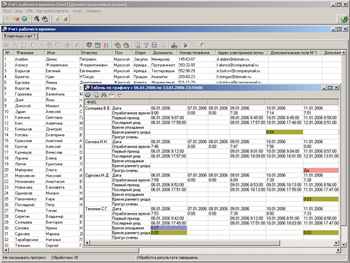

• Гибкий учет рабочего времени, с возможностью задания нестандартных графиков работ

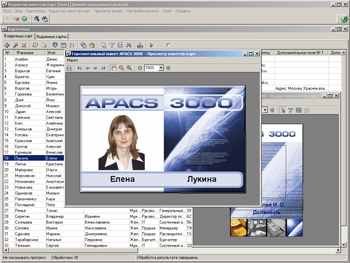

• Создание и печать макетов карт


лучшие решения для доступа:

• Всегда доступная оперативная информация: планы, списки сообщений и мониторы состояний

• Удобные средства отслеживания перемещения людей: режим проходной,  режим сличения фотографии с видеоизображением, монитор местоположения людей

• Специальные средства для быстрого оперативного управления: выдача групповых команд, панели оперативного управления

• Режим обязательного подтверждения оператором тревожных сообщений


полный контроль ресурсов:

• Гибкая подсистема полномочий с возможностью задания прав на любой объект и любую команду для каждого оператора

• Аудит действий операторов

• Индивидуальная настройка доступных приложений  для каждого оператора


широкие возможности интеграции:

• Гибкая система автоматизации: создание макросов и реакций с использованием языка VBScript

• Пакет разработчика SDK APACS 3000: полный доступ к конфигурации оборудования и отслеживанию изменений; получение всего набора сообщений и их обработка.


Отличительными особенностями комплекса, которые заложены при проектировании, являются:

быстрота и эффективность

Обеспечивается за счет параллельной обработки запросов к контроллерам и базе данных, оптимизации критически важных серверных функций, эффективных модулей работы с оборудованием, позволяющих сократить время  загрузки изменений в контроллеры системы, оптимизировать обработку сообщений от контроллеров и отработку команд.

надежность и отказоустойчивость

Обеспечивается за счет надежной серверной части, которая может быть запущена как сервис Windows 2003/XP; выполнения основных задач системы независимо от подключенных клиентских приложений; наличия вспомогательных административных сервисов, таких как автоматическое удаление устаревших сообщений; оптимизации внутренних хранилищ под большие объемы данных.

удобство и простота работы

Достигается за счет методов и принципов работы с интерфейсом клиентских приложений, которые максимально приближены к принятым в ОС, а так же за счет наличия большого количества функций, которые разработаны специально для упрощения работы оператора (подсветка данных в проходной, пользовательские фильтры, групповые команды, отображения статусов и т.д.)

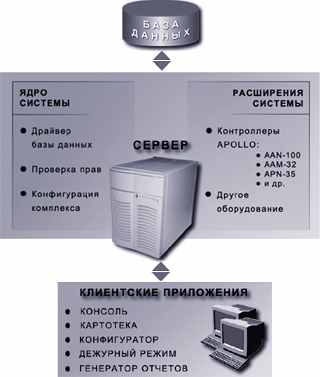

Архитектура комплекса


Архитектура комплекса

Быстрота и эффективность

В составе комплекса можно выделить ядро, обеспечивающее базовый функционал комплекса, и набор модулей, расширяющих его. Различные модули расширения могут быть нацелены на решение различных задач – например поддержка того или иного оборудования, реализация новых компонентов пользовательского интерфейса и т.д. Комбинируя и при необходимости разрабатывая новые модули расширений, всегда можно точно и быстро удовлетворить любые запросы заказчика. Разделение на ядро и расширения позволяет вести разработку новых модулей сторонним организациям.

Возможности ядра комплекса:

• Позволяет задать (и контролировать) права операторов на выполнение операций с любыми объектами комплекса

• Позволяет конфигурировать подсистему аудита и отслеживать действия операторов

• Позволяет конфигурировать и использовать подсистему подтверждений сообщений операторами

• Поддерживает работу с папками и ярлыками по аналогии с распространёнными файловыми системами


Клиент-серверная архитектура

По аналогии с серверами баз данных в комплексе APACS 3000 можно выделить серверную и клиентскую части. На серверной части расположены объекты, выполняющие наиболее важные функции системы, которые могут быть выполнены без участия оператора. Клиентские приложения комплекса в основном предоставляют пользовательский интерфейс. Такое разделение комплекса позволило увеличить его надёжность, распределить нагрузки на различные приложения и повысить общую производительность.

Функциональные возможности комплекса

• Позволяет создавать,  конфигурировать, сохранять параметры подключенного оборудования в базу данных

• Загружать конфигурацию в аппаратуру

• Синхронизирует изменения, вносимые в конфигурации, с состоянием аппаратуры

• Позволяет осуществлять оперативное управление оборудованием

• Производить мониторинг подключенного оборудования

• Позволяет наглядно представлять конфигурацию охраняемого объекта СКД при помощи создания планов помещений

• Получает, отображает, сохраняет сообщения из аппаратуры в базу данных. Как текущих, так и буферизированных в аппаратуре

• Ведёт базы владельцев карт, выдач, глобальных уровней доступа, карт. Назначает права для СКД

• Позволяет получать отчёты по базе произошедших событий с возможностью фильтрации и сортировки по полям сообщений

• Позволяет настраивать и получать специализированные отчёты для учёта рабочего времени

• Позволяет пользователю задавать нестандартные алгоритмы взаимодействия частей комплекса, вызывать функции внешних приложений, передавать информацию из комплекса во внешние программные объекты


Особенности комплекса

• Комплекс является распределённым («сетевым») - поддерживается работа частей комплекса на разных компьютерах в сети. Это увеличивает производительность и надёжность комплекса.

• Комплекс является многопользовательским – поддерживается одновременная работа нескольких операторов. Все изменения, задаваемые одним оператором, рассылаются на другие рабочие станции для синхронизации.

• Комплекс поддерживает технологию многопоточности – многие задачи комплекса выполняются параллельно, что позволяет лучше использовать возможности компьютера. При добавлении ресурсов (новых процессоров в компьютер или же новых компьютеров в сеть) общая производительность комплекса будет расти.

• Комплекс построен по модульной архитектуре — в комплекс могут быть легко добавлены новые модули, при необходимости любой из модулей может быть заменен. Это позволяет быстро разрабатывать новый функционал, гибко настраивать комплекс для каждого заказчика.

• Расширяемость – функционал комплекса может быть расширен путём добавления драйверов оборудования, расширения функционала клиентских модулей. Возможно добавление не только драйверов направления СКД, но и CCTV, пожарной, охранной сигнализации.

• Открытость – предлагаются различные методы интеграции с комплексом на разных его уровнях. Специально разработанные демонстрационные примеры с типичными задачами интеграции, детальная документация, контекстная система помощи помогают легко разобраться с принципами интеграции и разработать необходимые модули.


Серверная часть программного комплекса APACS 3000 предназначена для выполнения наиболее важных функций системы.

На сервере выполняются следующие функции:

• Проверка прав/аудита/подтверждений сообщений;

• Периодический опрос панелей;

• Регистрация сообщений, сохранение их в базу данных, рассылка другим приложениям;

• Отработка команд, приходящих из клиентских приложений.


Все функции, сосредоточенные в серверной части комплекса, выполняются независимо от оператора. Поэтому сервер APACS 3000 может работать как сервис (режим, в котором специализированная программа может функционировать как часть операционной системы) в операционных системах Windows 2000/XP. В режиме сервиса сервер APACS 3000 запускается автоматически во время старта операционной системы до момента авторизации оператора. Таким образом, серверная часть APACS 3000 будет полностью функциональна, даже если оператор не вошел в Windows.
Так как серверная часть обычно работает постоянно, то, соответственно, не прекращается получение новых сообщений из аппаратуры и сохранение их в базу данных. Это снижает вероятность потери сообщений в панелях из-за ограниченного объёма памяти контроллеров.

Автоматические алгоритмы восстановления связи

На сервере применяется специализированные алгоритмы, позволяющие автоматически продолжать попытки наладить связь с контроллерами в случае ее потери.

Автоматическое удаление устаревших сообщений

В течение работы системы поступает большое количество сообщений, которое сохраняются в базе данных и затрудняют работу сервера. Для контролирования размера файла базы данных используется механизм автоматического удаления устаревших сообщений в зависимости от времени их регистрации или от общего количества сообщений. Однажды настроенный данный механизм будет автоматически удалять устаревшие сообщения и поддерживать постоянный размер файла базы, тем самым сохраняя производительность сервера базы данных.

Новые драйвера аппаратуры

Использование многопоточности позволяет производить опрос оборудования, загружать конфигурацию, выполнять команды оперативного управления параллельно для различных контроллеров. Например, если в один контроллер идёт продолжительная загрузка карт, другие контроллеры могут обрабатывать собственные задачи. Оптимизированные драйвера аппаратуры позволяют выдавать команды оперативного управления даже в случае большого потока сообщений от контроллера. Использование новых методов опроса панелей позволяет быстрее вычитывать сообщения, более эффективно загружать команды.

Требования к ПК


К компьютеру:

• IBM PC или совместимый компьютер. Модель Intel Pentium 4 1600MHz или выше

• ОЗУ – не менее 512 Мб для рабочей станции и не менее 1024 Мб для сервера

• Жесткий диск – не менее 20 Гб

• Устройство чтения CD-ROM

• Видео карта SVGA с поддержкой видео режима с глубиной цвета не хуже HiColor (65536 цветов)

• Монитор цветного изображения SVGA с поддержкой видео режима с глубиной цвета не хуже HiColor (65536 цветов). Рекомендуемое разрешение – не менее 1024x768 пикселей

• Порты:
  - последовательный порт (RS-232) - количество зависит от используемого оборудования
  - параллельный порт - требуется при использовании LPT-ключа защиты
  - порт USB 1.0/2.0 -  - требуется при использовании USB-ключа защиты

• Манипулятор типа "мышь"

• Клавиатура

• (При необходимости) Видео адаптер захвата изображения, имеющий поддержку Video for Windows


К программному обеспечению:

• Операционные системы MS Windows Server 2003, MS Windows XP, MS Windows Vista

• Установленная поддержка русского языка

• Инсталлированный протокол TCP/IP

• СУБД InterBase (лицензионная версия входит в комплект поставки APACS 3000), Microsoft SQL Server 2005


К принтеру (если планируется его использовать):

Любой принтер, имеющий драйвер для Windows XP

К локальной сети (если планируется ее использовать):

Сеть любой топологии при условии правильности настройки и работы протокола TCP/IP. Рекомендуемая пропускная способность - не менее 10 мегабит в секунду.

Типичная конфигурация для однопользовательской системы APACS 3000:

1. Рабочая станция одновременно является сервером базы данных

• IBM PC Pentium 4 2000MHz

• Оперативная память 512 Мб (рекомендуется 1024 Мб)

• Устройство чтения CD ROM

• Жесткий диск 40Гб

• Windows Server 2003 / XP


2. Если сервер базы данных находится на другом компьютере, требования к системе см. далее

Типичная конфигурация для многопользовательской системы APACS 3000:

1. Рабочие станции:

• IBM PC Pentium 4 2600 MHz

• Оперативная память 1024 Мб

• Жесткий диск 40 Гб

• Windows Server 2003 / XP


2. Выделенный сервер баз данных:

• IBM PC Pentium 4 3600 MHz

• Оперативная память 1024 Мб

• Устройство чтения CD-ROM

• Жесткий диск 80 Гб

• Windows Server 2003 / XP


3. Сеть: 10/100 Мб Ethernet. Установленный и сконфигурированный протокол TCP/IP.

Поддерживаемое оборудование


На данный момент времени в ПК APACS 3000 поддерживаются следующие драйвера оборудования:

СКУД:

• Оборудование Apollo (Самая полная поддержка протокола, 12-летний опыт работы с контроллерами APOLLO)

• СКУД  производства HID Corp., линейки VertX и EDGE (Поддержка новейших разработок)


ОПС

• Оборудование Аккорд-512

• Оборудование Болид (через драйвер интеграции ИСО «Орион»)


Видеонаблюдение

• Драйвер IP-системы видеонаблюдения Axis Communications

• Драйвер IP-системы видеонаблюдения Panasonic

• Драйвер IP-камер высокого разрешения IQinVision

• Интеграция с ITV

• Интеграция в ISS


Драйвер поддержки оборудования Apollo

Поддерживаемое оборудование:

• основные контроллеры: AAN-100, AAN-32N/AAN-32S

• интерфейсные модули: AIM-4, AIM-4SL, AIM-2SL, AIM-1SL все модули API (в том числе лифтовые), AP-500, AP-600/700, AIM-2DL

• охранные панели: APA-15, APA-16, APD-16, AIO-168/16/8

• статусная панель: ASA-72

• малые контроллеры: APN-35 (с возможностью работы по сети), AIM-1SL/2SL/4SL в режиме автономных контроллеров


Поддерживаемые возможности:

• Конфигурирование, интерфейсных модулей, считывателей, охранных панелей, входов/выходов, временных зон, уровней доступа, праздников

• Временной и зонный контроль повторного входа

• Поддержка зон доступа

• Поддержка лифтовых считывателей

• Поддержка режима эмуляции лифтовых считывателей

• Поддержка считывателей с магнитным форматом и форматом Виганда

• Поддержка стандартного/увеличенного времени прохода на считывателях

• Поддержка форматов карт и списков форматов карт

• Поддержка загружаемых считывателей и панелей (AIM1/2/4SL, AP-500, AIM-2DL)

• Поддержка 1, 6, 32 и 38 уровней доступа, точного доступа, списка исключений

• Поддержка механизма внутренних переменных


Драйвер поддержки оборудования VertX и Edge производства компании HID Corp.

Поддерживаемое оборудование:

• основные контроллеры: V1000, V2000, EDGE

• интерфейсные модули: V100

• панель дополнительных входов: V200

• панель дополнительных реле: V300


Поддерживаемые возможности:

• Конфигурирование контроллеров, интерфейсных модулей, считывателей, уровней доступа, праздников

• Временной и зональный контроль повторного входа

• Поддержка групп праздников с возможностью настройки ежегодных праздников

• Поддержка до 8 уровней доступа на одну карту

• Поддержка 6 временных интервалов для каждого дня недели

• Поддержка даты/времени активации/деактивации карты


Драйвера систем IP-видеонаблюдения

Список поддерживаемого оборудования систем IP-видеонаблюдения:

AXIS

• неповоротные сетевые камеры:
  AXIS 206, AXIS 207, AXIS 207W, AXIS 207MW, AXIS 210, AXIS 210A, AXIS 211, AXIS 211A, AXIS 211M, AXIS 211W, AXIS 221, AXIS 223M

• купольные неповоротные сетевые камеры:
  AXIS 209FD, AXIS 209MFD, AXIS 209FD-R, AXIS 209MFD-R, AXIS 216FD, AXIS 216MFD, AXIS 216FD-V, AXIS 216MFD-V,  AXIS 225FD

• поворотные (PTZ) сетевые камеры:
  AXIS 212 PTZ, AXIS 212 PTZ-V, AXIS 213 PTZ, AXIS 214 PTZ, AXIS 215 PTZ

• купольные поворотные (PTZ) сетевые камеры:
  AXIS 231D+,  AXIS 232D+, AXIS 233D

• видеосерверы на 1 канал:
  AXIS 241S, AXIS 243SA, AXIS 247S

• видеосерверы на 4 канала:
  AXIS 240Q, AXIS 241Q, AXIS 241QA, AXIS 243Q Blade


Panasonic

• IP-камеры серии WV-NP244

• IP-камеры серии WV-NP1000

• IP-камеры серии WV-NS202

• IP-камеры серии WV-NF284

• IP-камеры серии WJ-NT304

• IP камеры линейки i-pro


IQinVision

IP-камеры высокого разрешения IQeye Basic:

• IP-камера с широким динамическим диапазоном IQeye510

• Компактная мегапиксельная видеокамера IQeye511

• Антивандальная IP-видеокамера IQeye Vandal Dome

• IP-камеры высокого разрешения IQeye 4хх


Мегапиксельные видеокамеры IQeye Pro:

• Антивандальная купольная камера IQeye Alliance

• Мегапиксельные IP-видеокамеры IQeye700/750

• Всепогодная IP-видеокамера высокого разрешения IQeye Sentinel™


Поддерживаемые возможности систем IP-видеонаблюдения:

• Просмотр видео

• Режимы кодирования: MJPEG, MPEG4, для IQinVision также H.264 (MPEG4 Part10)

• Использования в режиме спецконтроля (фотоидентификации)

• Размещение на планах помещений

• Поддержка в подсистеме автоматизации

• Функция "захватить кадр"


Модификация комплекса


По программным возможностям:

Програмное обеспечение начального уровня

    APACS 3000 Light:

• Конфигурирование настроек оборудования

• Оперативное управление

• Ведение базы данных сотрудников

• Построение универсальных отчётов

• Учёт рабочего времени


Программное обеспечение с расширенным функционалом

     APACS 3000 Standard:

• Поддержка разработки и отображения графических планов помещений объекта

• Управление объектами с планов

• Поддержка разработки макетов карт и печати данных сотрудников на принтере

• Поддержка режима «Проходная»


Профессиональная версия програмного обеспечения

    APACS 3000 Professional:

    Функционал аналогично APACS 3000 Standard плюс:
    • Поддержка механизма автоматизации (масок/ реакций)
    • Поддержка плат захвата видеоизображения
    • Драйвер динамические временные зоны
    • Модуль Спецконтроль

По поддерживаему оборудованию:

• APACS 3000- поддержка всех контроллеров APOLLO: AAN-100, AAN-32, младшие автономные контроллеры AIM-4SL/2SL/1SL с возможностью работы как по сети так и с подключением к компьютеру; APN-35. Поддержка контроллеров VertX (HID): V1000,V2000,EDGE

• APACS 3000 Mini- поддержка только следующих APOLLO: AAN-4,AIM-SL/2SL/4SL, APN-35).Поддержка контроллеров VertX (HID):V2000,EDGE


По базе данных:

• InterBase 7.5

• MS SQL 2005


По количеству рабочих мест:

• Однопользовательская версия (SU)

• Многопользовательская версия (MU)


Приложение КОНСОЛЬ


«Консоль» является уникальным приложением нового типа, предназначенным для инсталлятора/администратора комплекса. Приложение предназначено для конфигурирования комплекса и одновременного просмотра текущего состояния оборудования.
Приложение «Консоль» предназначено для создания в базе данных объектов, соответствующих реальной аппаратуре, настройки их конфигурации, установления нужных связей, а также задания необходимых начальных режимов функционирования.

Типы объектов конфигурации и их настройки зависят от конкретного используемого оборудования. В случае систем СКД и ОПС обычно существуют следующие типы объектов:

• Аппаратура: контроллеры, считыватели, входы, выходы, зоны контроля повторного входа

• Временные зоны

• Уровни доступа


Поиск объектов конфигурации

Комплекс позволяет осуществлять поиск объектов конфигурации по их базовым настройкам: тип объекта, имя объекта, псевдоним объекта, дата создания и дата модификации. Таким образом, объекты могут быть легко найдены по дате их создания или последнего изменения. Используя поиск по имени, можно найти все объекты, имеющие определённую подстроку в названии.


Распечатка настроек объектов конфигурации

Ещё одной интересной особенностью комплекса APACS 3000 является возможность вывести на печать настройки любого объекта конфигурации. Эта функция позволяет быстро получать твердую копию настроек конфигурации. Для каждого из типов объектов разработан уникальный шаблон печати, позволяющий оптимально разместить все настройки объекта на листе бумаги. Настройки, имеющий схожий функционал, расположены в единых блоках. Использование цветового выделения настроек позволяет получать наглядные распечатки.

Графические планы помещений

В ПК APACS 3000 существует возможность создавать графические планы помещений с размещением на них необходимых объектов конфигурации. Данные планы используются для предоставления наглядной информации о состоянии объекта СКД дежурному оператору.
Для расположения элементов на плане достаточно перетащить их при помощи мыши из окна модуля Проводника в окно модуля Редактор планов.
Наблюдение за работой системы и управление оборудованием с помощью созданных планов осуществляется в рамках клиентского модуля Просмотр планов в приложении «Дежурный режим».

Проходные

Модуль Проходные предназначен для получения информации о проходах владельцев карт. При проходе сотрудника через считыватель на экране дежурного оператора открывается окно, в котором отображаются:

• фотография сотрудника

• его фамилия и инициалы

• дата и время прохода

• считыватель, на котором была предъявлена карта

• номер карты


Таким образом можно контролировать ситуации, когда человек проходит не по своей карте.

Мониторы местоположения человека

Для быстрого определения местоположения сотрудника на территории объекта СКД удобно использовать модуль Местоположение человека. Для его конфигурирования создаются контролируемые зоны, например, офис №1, офис №2, вне офиса, и определяются считыватели, которые будут являться входными и выходными для каждой из зон. Далее создается один или более объектов Монитор местоположения человека, которые настраиваются на соответствующие зоны.
В окнах мониторов в виде таблицы отображается список владельцев карт и зоны, за которыми ведется наблюдение. Местоположение сотрудника в одной из зон отмечается специальной иконкой. Сотрудники, которые не находятся в зонах, включенных в данный монитор, заносятся в поле Неизвестно.

Контроль прав операторов

Любая операция с объектами конфигурации проверяется на наличие прав у оператора. Если у оператора нет прав на выполнение этой операции с этим объектом, операция будет запрещена.
Для всех объектов можно контролировать следующие типы прав:

• Право на просмотр объекта — право предоставляет оператору возможность видеть объект в дереве системы и получать от него сообщения.

• Право на редактирование объекта — оператор, обладающий этим правом, может вносить изменения в настройки объекта.

• Право на удаление объекта — право предоставляет оператору возможность удалить объект.

• Право на редактирование прав у объекта — данное право предоставляет оператору возможность редактировать настройки прав объекта.

• Право на добавление объекта к данному объекту — право позволяет оператору добавлять к данному объекту дочерние объекты.

• Право на выполнение команд управления на объекте — право позволяет оператору применять к объекту команды управления.

• Право на регистрацию сообщений от объекта — право позволяет оператору регистрировать сообщения от объекта.


Контроль прав выполняется на сервере, тем самым увеличивается надёжность подсистемы прав. При назначении прав операторам можно использовать наследование настроек от родительских объектов к дочерним (для того, чтобы не назначать одни и те же права на работу с разными объектами). При помощи наследования настроек достигается быстрота конфигурирования прав и высокая производительность.
Объекты, с которыми работает приложение «Картотека» (Владелец карты, Карта, Выдача, Глобальный уровень доступа), являются дочерними для объекта Папка для Картотеки. Назначив права на Папку для Картотеки и используя наследование прав, Вы можете назначить права операторов на работу со всеми объектами «Картотеки». Таким образом, достигается целостность подсистемы прав на любые объекты комплекса.

Аудит действий операторов

В ПК APACS 3000 входит подсистема аудита, предназначенная для контроля действий операторов с объектами системы. Все действия операторов с объектами конфигурации могут сохраняться в базе данных в виде сообщений, фиксирующих факт выполнения той или иной команды.
Особенностью подсистемы аудита является то, что можно выбрать, в каком случае должны контролироваться действия оператора:

• в случае успешного выполнения команды

• в случае неуспешного выполнения команды

• в случае и успешного, и неуспешного выполнения команды


Как и подсистема прав, подсистема аудит работает на серверной части и также может использовать наследование настроек аудита для дочерних объектов.
Возможность выборочной настройки аудита позволяет сохранять только действительно важные действия с объектами конфигурации и не создавать ненужных сообщений в базе данных.
Все сообщения аудита могут быть легко получены в приложении «Генератор отчётов».


Подсистема подтверждения сообщений

Сообщения от некоторых объектов конфигурации могут быть настолько важными, что необходимо иметь режим, в котором дежурный оператор должен подтверждать получение таких сообщений, и, скорее всего, вписывать собственные комментарии по данному происшествию. Для таких случаев комплекс позволяет настроить подсистему «Подтверждение сообщений». При помощи этой подсистемы Вы можете указать группу сообщений, поступающих от определенных объектов системы, и выбрать оператора, от которого будет требоваться подтверждение в получении этих сообщений.
Внешний вид окна подтверждения и режимы его работы можно настроить для конкретного оператора. Можно выбрать обязательность ввода комментария и возможность работы с другими окнами, пока остаются неподтверждённые сообщения.

Подсистема автоматизации

В ПК APACS 3000 используется новая подсистема автоматизации, позволяющая легко конфигурировать нестандартные алгоритмы работы, необходимые на конкретном объекте СКД. Подсистема автоматизации позволяет устанавливать реакции системы на определенные сообщения и выполнять команды управления объектами или группой объектов.
При помощи подсистемы автоматизации могут быть реализованы такие функции, как:

• звуковое оповещение о происходящих в системе событиях

• проигрывание видеоизображения с платы видеозахвата

• сложные алгоритмы управления подключенным оборудованием и др.


Подсистема автоматизации поддерживает написание сценариев автоматизации на языке VBScript. Соответственно, при написании скрипта администратор системы может использовать все возможности VBScript: массивы, операторы управления, перечисления свойств объектов, функции работы со строками, обработку ошибок. В результате комплекс легко настраивается под требования конкретной СКД, так как администратор может создавать разнообразные сценарии автоматизации.
Подсистема автоматизации предоставляет доступ к COM–объектам из скрипта, что позволяет использовать возможности других приложений. Например, используя возможности приложения Microsoft Office, можно составлять интерактивные отчеты о сообщениях и объектах системы в MS Word и таблицах MS Excel.
Условия, на соответствие с которыми проверяются сообщения, и последовательность действий системы задаются в одном скрипте. После загрузки скрипт исполняется в системе автоматически и не требует участия дежурного оператора. Далее такой скрипт будем называть скриптом реакций.
Так как из скрипта можно подавать команды на объекты системы, администратор может задать собственные команды для управления объектами или группой объектов. Решение о выполнении команды принимается оператором. Скрипты, использующиеся для того, чтобы задать команды для объекта системы или группы объектов, и выполняющиеся по решению оператора, далее будем называть макросами.
Заданные администратором макросы отображаются в виде пунктов выпадающего меню «Автоматизация» в главном меню приложения «Дежурный режим». В зависимости от ситуации оператор выбирает нужный ему макрос, и команда выполняется в системе.
Например, в определенной ситуации требуется перевести все считыватели системы в открытый режим. Чтобы не выполнять на каждом считывателе команду Открыть, можно создать макрос, при выполнении которого все считыватели будут переходить в открытый режим. Таким образом, у дежурного оператора появляется возможность быстро реагировать на происходящее и управлять системой.

Приложение «ДЕЖУРНЫЙ РЕЖИМ»

«Дежурный режим» является специализированным приложением дежурного оператора. Основными функциями приложения являются:

• Отображение состояния подключенной аппаратуры

• Отображение происходящих на объекте событий

• Выдача команд оперативного управления


Отображение сообщений

Все сообщения, поступающие в течение работы системы, отображаются в окне модуля Список сообщений. У каждого сообщения есть стандартные поля: тип сообщения, дата и время возникновения сообщения, дата и время регистрации сообщения, имя объекта–инициатора, объект–инициатор. В зависимости от типа у сообщения может быть ряд дополнительных полей. Если сообщение содержит номер карты, предъявленной на считывателе, сообщение также содержит сведения о владельце этой карты.
Уникальное поле «сообщение одной строкой» позволяет выводить в окне модуля Список сообщений всю информацию о сообщении в одной строке. Данное поле позволяет читать сообщение целиком, а не собирать всю информацию по разным полям.
Выбирая нужные поля для просмотра, можно организовать удобный интерфейс для просмотра сообщений.
Каждое сообщение имеет свой приоритет и в соответствии с ним отображается различными цветами в окне.
Широкие возможности фильтрации позволяют выбирать типы сообщений, которые нужно просматривать в окне модуля Список сообщений. Есть возможность фильтрации сообщений по объектам, от которых они поступают.
Возможность создания нескольких окон модуля Список сообщений позволяет организовывать различные схемы просмотра. Например, можно настроить окно, в котором будут отображаться сообщения контроля доступа, и окно, в котором будут находиться сообщения охранной системы. Или же создать окно с сообщениями от особо важных объектов.
О каждом сообщении можно получить детальную информацию на отдельной панели.

Отображение планов

Наблюдать за работой системы и управлять оборудованием можно при помощи планов помещений в окне модуля Просмотр планов.
Для просмотра планов в окне модуля Просмотр планов можно использовать следующие режимы:

• Ручной режим – переключение планов осуществляет оператор

• Циклический режим – планы переключаются друг за другом через заданный промежуток времени

• Режим по приоритетам – в окне модуля отображается план с максимальным уровнем тревожности


На любом объекте, расположенном на плане, можно вызвать любую команду оперативного управления при помощи динамического меню. При необходимости оператор может вызвать панель оперативного управления одним или несколькими объектами и с ее помощью быстро выдавать команды.
Также для любого объекта можно оперативно получить список последних сообщений, зарегистрированных от него.


Макросы

При помощи подсистемы автоматизации администратор комплекса может задать собственные команды (макросы) для управления объектами или группой объектов. Решение о выполнении команды принимается оператором.
Заданные администратором макросы отображаются в виде пунктов выпадающего меню «Автоматизация» в главном меню приложения «Дежурный режим». В зависимости от ситуации оператор выбирает нужный ему макрос, и команда выполняется в системе.
Например, в определенной ситуации требуется перевести все считыватели системы в открытый режим. Чтобы не выполнять на каждом считывателе команду Открыть, можно создать макрос, при выполнении которого все считыватели будут переходить в открытый режим. Таким образом, у дежурного оператора появляется возможность быстро реагировать на происходящее и управлять системой.

Проводник

Использование модуля Проводник в составе приложения «Дежурный режим» позволяет получать информацию о текущие режимы аппаратуры даже без создания планов помещений. У объектов, отвечающих за настройки и управление оборудованием, имеется иконка состояния. Иконка состояния изменяется в зависимости от текущего состояния объекта.
В окне модуля Проводник можно выделять несколько объектов и выдавать к ним команды оперативного управления без создания специализированных макросов. Возможность просмотра объектов конфигурации в различных режимах позволяет быстро находить необходимые объекты.

Приложение «КАРТОТЕКА»


Приложение «Картотека» предназначено для ведения баз данных владельцев карт, карт, выдач. Приложение используется для организации рабочего места «Бюро пропусков».

Для удобного просмотра, редактирования, поиска информации используется табличное представление данных. В приложении есть 4 основных закладки, используемые для следующих типов объектов:

 - Владельцы карт
 - Карты
 - Глобальные уровни доступа (ГУД)
 - Выданные карты

Сведения о владельце карты

Для внесения в базу данных сведений о владельцах карт используются следующие поля: фамилия, имя, отчество, фотография, номер телефона, пол, адрес электронной почты и справочные поля отдел, должность. Помимо стандартных полей существует возможность использовать 10 дополнительных текстовых полей и дополнительные справочные поля – группа и подгруппа.

Выдача карт

«Картотека» позволяет одному владельцу карты иметь более одной карты. При этом карта в дальнейшем может быть перевыдана другому владельцу. Таким образом можно организовать набор посетительских или разовых карт. В момент предъявления карты на считыватели возникает сообщение о доступе, в котором всегда фиксируется текущий владелец карты. При помощи приложения «Генератор отчётов» всегда можно узнать, кто владел картой в момент возникновения сообщений, даже если карта в дальнейшем была перевыдана другим лицам.
Для уменьшения ошибок при вводе номеров карт можно использовать специализированные считыватели, поддерживаемые приложением «Картотека». В этом случае достаточно предъявить карту на считывателе, и её номер автоматически появится в нужном поле.

Глобальные уровни доступа

Для назначения прав доступа владельцам карт в комплексе используется подсистема глобальных уровней доступа (ГУД). Это позволяет легко и просто объединить права карты для всех контроллеров системы под одним идентификатором – глобальным уровнем доступа.  В дальнейшем при выдаче карт владельцу необходимо просто выбрать нужный ГУД из списка и система сама прогрузит необходимые изменения во все контроллеры.

Получение отчётов

Выбирать информацию о владельцах карт из базы данных можно при помощи задания фильтра на любые поля владельца карты.
Информация в таблице может быть отсортирована по выбранным полям. Процесс выполнения отчёта организован в отдельном потоке, поэтому при его исполнении не «виснет» интерфейс пользователя. Всегда можно приостановить/продолжить или же вовсе остановить получение отчёта. Любая информация из таблиц может быть распечатана на принтере или же экспортирована в файл для дальнейшей обработки в других программах. Специальные настройки позволяют не зачитывать информацию в таблицы при старте приложения – это особенно удобно при большом количестве владельцев карт, когда вывод информации на всех закладках может занимать длительное время.

Приложение «ГЕНЕРАТОР ОТЧЕТОВ»


Приложение «Генератор отчётов» используется для получения универсальных отчётов на основе сообщений, зарегистрированных на объекте СКД.

Задание условий фильтрации

Используя фильтр сообщений, оператор может накладывать следующие ограничения на выбор сообщений из базы:

 - Дата/Время возникновения сообщения или регистрации
 - Тип сообщения
 - Выбор сообщений по объектам, от которых они поступают
 - Информация о владельце предъявленной карты (для сообщений о доступе)
 - Выбор сообщений аудита по тому объекту, для которого используется аудит действий оператора
 - Ограничения по свойствам сообщений, поступающих от оборудования

Сохранение/загрузка параметров отчёта

Параметры отчета, такие как: настройки фильтра, выбранные поля для отчёта, поля для сортировки — могут быть сохранены во внешний файл и использованы в дальнейшем. Данную возможность удобно использовать, когда с определённой периодичностью требуется получать однотипные отчёты.

Приложение «УЧЕТ РАБОЧЕГО ВРЕМЕНИ»


Приложение «Учёт рабочего времени» предназначено для получения информации о времени, отработанном сотрудниками объекта СКД. Для каждого из сотрудников можно определить рабочую зону (территорию), время нахождения внутри которой будет засчитываться как отработанное. Количество рабочих зон не ограничивается. Каждая рабочая зона может включать любые объекты считывателей, существующие в конфигурации. Сведения, полученные при помощи приложения «Учёт рабочего времени», могут использоваться в дальнейшем при начислении заработанной платы. Установка и запуск комплекса увеличивает дисциплину сотрудников, повышает производительность труда.

Существующие типы отчётов

На основе информации об отработанном времени можно составлять отчеты следующих типов:

• Входы-выходы — предоставляет информацию обо всех входах и выходах владельцев карт за указанный период и подсчитывает время, проведенное в рабочей зоне между моментом входа и моментом выхода.

• Суммарный отчёт — предоставляет информацию об общем времени сотрудника, проведенном на рабочем месте за все дни отчетного периода.

• Табель — предоставляет информацию о времени, проведенном сотрудником на рабочем месте, за каждый день отчетного периода.

• Опоздавшие и ушедшие раньше — предназначен для информирования об отклонениях в рабочем графике сотрудников относительно установленных временных рамок (то есть об опоздавших, пришедших раньше, ушедших раньше или позже окончания рабочего дня).

• Первый вход - последний выход — предоставляет информацию о первом входе и последнем выходе сотрудника за каждый день отчетного периода и на основании этих данных подсчитывает суммарное рабочее время за все дни.


Новый уникальный тип отчёта «Опоздавшие и ушедшие раньше» позволяет руководителю оперативно получать отчёты о времени опоздания (или ухода раньше) каждого сотрудника.

Ручная коррекция данных

Для разрешения ситуации с недисциплинированными сотрудниками, отмечающими не все свои входы и выходы на считывателях учета рабочего времени, предусмотрена возможность корректировки данных путем добавления дополнительных событий. Для ручной корректировки сообщений входов/выходов в конфигурацию комплекса должны быть введены виртуальные считыватели, от имени которых и происходит регистрация ручных сообщений коррекции.

Проверка прав

Как и в любом другом клиентском приложении ПК APACS 3000, в приложении «Учёт рабочего времени» осуществляется проверка прав операторов. Например, для того, чтобы оператор имел право корректировать сообщения входа-выхода, у него обязательно должно быть специализированное право Регистрировать сообщения от объекта.

Редактор макетов карт


В составе комплекса существует специализированное приложение – «Редактор макетов карт», предназначенное для разработки макетов карт, назначения их сотрудникам и печати разработанных макетов с проставленными данными сотрудников на принтерах.
Макет карты — это графический документ, содержащий сведения о текущем внешнем виде карты. Для отображения информации на макете используются графические примитивы надпись и изображение.

Графические примитивы могут содержать:

• статическую информацию, которая присутствует на всех картах, напечатанных с данного макета (например, логотип или название компании)

• динамическую информацию, связанную со сведениями о владельце карты из базы данных. В этом случае информация изменяется от карты к карте (например, ФИО, фотография и другие личные данные сотрудника, занесенные в базу в приложении «Картотека»)


Таким образом, достаточно один раз создать макет и потом использовать его для печати карт разных сотрудников.

Просмотр макета карт

Для просмотра созданных макетов карт и отправки их на печать используется модуль Просмотр макетов карт. Модуль отображает:

• статическую информацию

• динамическую информацию из полей владельца карты, выделенного на закладке Выданные карты окна модуля Картотека


Модуль позволяет передвигаться между записями в базе данных. Таким образом, открыв макет на просмотр, Вы можете увидеть, как будут выглядеть все карты, напечатанные с использованием этого макета.
В режиме просмотра, также как и в режиме редактирования, можно использовать масштабирование.
