14.Блок управления шаговым двигателем
Блок предназначен для управления 6-выводным шаговым двигателем P5339. Устройство позволяет регулировать частоту вращения двигателя. Номинальное напряжение питания 6...12 В; диапазон регулировки частоты 15...240Гц; ток нагрузки 1,5 A; размеры печатной платы 55х55 мм.
Краткое описание:
Блок управления шаговым двигателем состоит из задающего генератора (Т5, Т6), формирователя управляющих импульсов, выполненного на микросхеме IC211 и диодах D1…D4, а также ключей (Т1…Т4, Т7…Т12).
Элементная база:
| Позиция | Характеристика | Наименование | Кол. |
| R1, R8 | 110 Ом | Коричневый, коричневый, черный, черный | 2 |
| R2, R4, R5, R7, R9, R10 | 1.2 кОм | Коричневый, красный, красный | 6 |
| R3 | 120 кОм | Коричневый, красный, желтый | 1 |
| R6, R11, R12, R18 | 57.6 кОм | Зеленый, фиолет., голубой, красный | 4 |
| R13, R14, R16, R17 | 4.7 кОм | Желтый, фиолет., красный | 4 |
| R15 | 15 Ом, 0.5 Вт | 15R 0.5 – маркировка на резисторе | 1 |
| R19 | 2.2 Мом | Переменный резистор СП3-18А или -39А | 1 |
| C1 | 100 мкФ, 25 В | КМ-5, Км-6 или К10-17 | 1 |
| C2 | 0.047 мкФ | К50-29, К50-35 или К53-4, 473 – маркировка на конденсаторе | 1 |
| T1…T4 | SD335 | Возможная замена BD135 | 4 |
| T5 | SF816D | Возможная замена BC328 | 1 |
| T6…T12 | SC238 | Возможная замена ВС547 | 7 |
| D1…D4 | 1N4148 | Возможная замена BAY9 | 4 |
| IC | KEMO, B211 | Микросхема, 2х8 выводов | 1 |
| | SOCKET-16 | Панель для микросхемы, 2х8 гнезд | 1 |
| | 55х55х1,5 мм | Печатная плата | 1 |

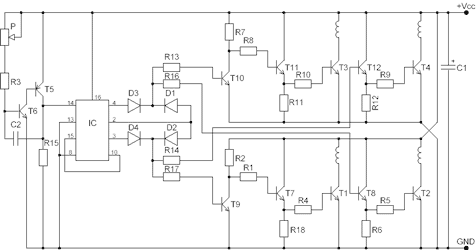

Принципиальная схема:
15.Генератор звуковой частоты
Генератор предназначен для проверки и настройки усилителей низкой частоты и других устройств. Повышенные функциональные возможности генератора делают его универсальным. На выходе генератора можно получить сигналы различной формы: синусоидальные, прямоугольные и пилообразные.
Технические характеристики:
Переменное напряжение питания устройства: 24 В.
Частотный диапазон:
25...250;
250...2500;
2500...25000 Гц.
Коэффициент нелинейных искажений: 0,5 %.
Uвых: для синусоидальной и пилообразной формы сигнала: 4( амплитудное 10 )В.
Uвых: для прямоугольной формы сигнала: 10( амплитудное 16 ) В.
Выходное сопротивление: 600 Ом.
Ориентировочный размер печатной платы: 65х120 мм.
Краткое описание:
Схема генератора звуковой частоты выполнена на сдвоенном операционном усилителе (микросхема IC1 типа TL082). Первый ОУ используется как задающий генератор, средняя частота которого устанавливается подстроечным резистором Р2. Подстроечным резистором Р1 регулируется режим задающего генератора. Второй операционный усилитель используется как преобразователь пилообразного сигнала в прямоугольный. Транзисторы TR1 и TR2 служат также для преобразования пилообразного сигнала в синусоидальный.
Подстроечными резисторами Р5, Р6 добиваются симметричности синусоидального сигнала между положительной и отрицательной полуволнами, а также минимальных искажений формы.
Переменными резисторами Р3 устанавливается выходной уровень пилообразного сигнала, Р4 – прямоугольного сигнала, Р7 – синусоидального сигнала.
Элементная база:
| Позиция | Характеристика | Наименование | Кол. |
| R1, R2 | 4.7 кОм | Желтый, фиолет., красный | 2 |
| R3, R4, R7, R8, R16, R20 | 10 кОм | Коричневый, черный, оранжевый | 6 |
| R5, R6 | 33 кОм | Оранжевый, оранжевый, оранжевый | 2 |
| R9 | 390 Ом | Оранжевый, белый, коричневый | 1 |
| R10, R11, R17, R18 | 1.8 кОм | Коричневый, серый, красный | 4 |
| R12 | 27 кОм | Красный, фиолет., оранжевый | 1 |
| R13 | 330 кОм | Оранжевый, оранжевый, желтый | 1 |
| R14 | 270 кОм | Красный, фиолет., желтый | 1 |
| R15 | 1 МОм | Коричневый, черный, зеленый | 1 |
| R19 | 560 Ом | Зеленый, голубой, коричневый | 1 |
| P1 | 1 кОм | Подстроечный резистор | 1 |
| P2 | 4.7 кОм | Потенциометр, тип А | 1 |
| P3, P4 | 10 кОм | Потенциометр, тип В | 2 |
| P5 | 22 кОм | Подстроечный резистор | 1 |
| P6 | 10 кОм | Подстроечный резистор | 1 |
| P7 | 4.7 кОм | Потенциометр, тип В | 1 |
| C1 | 1000 пФ | 102 – маркировка | 1 |
| C2 | 100 мкФ, 25 В | | 1 |
| C3, C8 | 0.1 мкФ | 104 – маркировка | 2 |
| C4 | 0.01 мкФ | 103 – маркировка | 1 |
| C5, C6, C7, C9 | 10 мкФ, 25 В | | 4 |
| C10 | 220 мкФ, 35 В | | 1 |
| D1 | 1N4148 | | 1 |
| D2, D3 | BZX79C10 | Стабилитрон 10 В, 0.5 Вт | 2 |
| D4…D7 | 1N4001…7 | | 4 |
| TR1 | 2N3819 | Возможна замена BF244 | 1 |
| TR2 | Dc548 | | 1 |
| IC | TL082 | Возможна замена LF353 | 1 |
| | 8 контактов | Панель для ИС | 1 |
| | | Контакты штырьковые | 9 |
| | | Переключатель | 1 |
| № 1008 | 65х120 мм | Печатная плата | 1 |

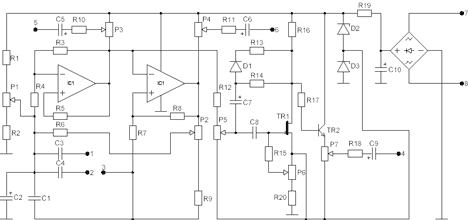

Принципиальная схема:
