7.Кояк-сирена
Кояк-сирена издает специфический резкий звук, который хорошо слышен на больших расстояниях. Устройство найдет применение в охранных системах, при изготовлении моделей и модернизации игрушек, а также при создании различных звуковых эффектов во время игр и озвучивании любительских фильмов.
Технические характеристики:
Номинальное напряжение питания: 12,0 В.
Максимальная выходная мощность: 15 Вт.
Номинальное сопротивление нагрузки: 8…32 Ом.
Максимальный ток нагрузки, не более: 1,5 А.
Минимальное напряжение питания, не менее: 9,0 В.
Ориентировочный размер печатной платы: 55х30 мм.
Краткое описание:
Сирена выполнена на основе двух симметричных мультивибраторов и мощного выходного каскада. Для получения специфического звучания устройства первый мультивибратор (VT1, VT2) управляет частотой работы второго мультивибратора (VT3, VT4). Рабочая частота мультивибраторов определяется номиналами резисторов и конденсаторов (R2, R3, C1,C2 и R8, R9, C4, C5 соответственно для первого и второго мультивибраторов). Первый мультивибратор совместно с элементами R5, R6, C3 управляет скоростью и диапазоном изменения частоты второго мультивибратора. Транзистор VT5 служит усилителем мощности.
Элементная база:
| Позиция | Характеристика | Наименование и/или примечание | Кол. |
| R1, R4, R7, R10 | 3.3 кОм | Оранжевый, оранжевый, красный | 4 |
| R11 | 560 Ом | Зеленый, синий, коричневый | 1 |
| C4, C5 | 0.022 мкФ, 16 В | 223 – маркировка на конденсаторе | 2 |
| VT1…VT4 | ВС547 или ВС548 | - | 4 |
| VT5 | КТ829А | Возможна замена на TIP112 | 1 |
| A502 | 55х30 мм | Печатная плата | 1 |
| R2, R3, R5, R6 | 33 кОм | Оранжевый, оранжевый, оранжевый | 5 |
| R8, R9 | 3.3 кОм | Оранжевый, оранжевый, красный | 1 |
| C1, C2 | 10.0 мкФ, 16…50 В | | 2 |
| C3 | 22 мкФ, 16…50 В | | 1 |
| C6 | 470 мкФ, 16…50 В | | 1 |

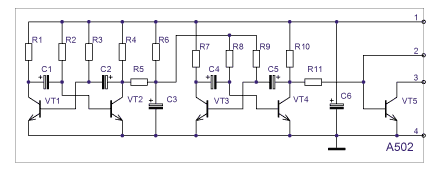

Принципиальная схема:
8.Сирена воздушной тревоги
Звук сирены воздушной тревоги хорошо знаком по фантастическим фильмам. Сирена хорошо слышна на большом расстоянии.
Небольшие размеры и достаточно большая громкость звучания позволяет использовать сирену в охранных системах, при изготовлении моделей и модернизации игрушек, а также при создании различных звуковых эффектов во время игр.
Технические характеристики:
Номинальное напряжение питания: 3,0…9,0 В.
Максимальная выходная мощность: 2,0 Вт.
Номинальное сопротивление нагрузки: 8…32 Ом.
Максимальный ток нагрузки, не более: 1,0 А.
Ориентировочный размер печатной платы: 40х30 мм.
Краткое описание:
Сирена выполнена на основе универсальной схемы несимметричного мультивибратора (VT1, VT2). Рабочая частота мультивибратора определяется номиналами резисторов и конденсаторов (R1, R2, и C1). Резисторы R3, R4 и конденсаторы C2 и C3 определяют тембр звучания, а Сd скорость изменения тональности сирены.
Элементная база:
| Позиция | Характеристика | Примечание | Кол. |
| R1, R2 | 68 кОм | Синий, серый, оранжевый | 2 |
| R3 | 10 кОм | Переменный резистор | 1 |
| R4 | 2.2 кОм | Красный, красный, красный | 1 |
| R5 | 560 Ом | Зеленый, синий, коричневый | 1 |
| C1 | 4700 пФ | Керамический конденсатор | 1 |
| C3 | 0.1 мкФ, 16 В | Керамический конденсатор | 1 |
| Cd | 22 мкФ, 16…50 В | | 1 |
| X1 | BAT/SNAP | Разъем питания для батареи 9 В | 1 |
| VT1 | ВС557 | | 1 |
| VT2 | BD137-16 | Возможна замена на КТ815 | 1 |
| A503 | 40х30 мм | Печатная плата | 1 |

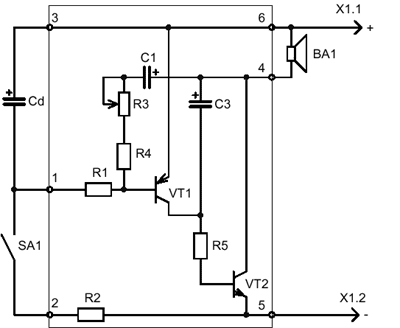

Принципиальная схема:
