10.Универсальная охранная система


Система предназначена для охраны Вашего автомобиля, катера, дома, дачи. К охранной системе можно подключить до 20 нормально замкнутых контактов (датчиков) последовательно друг к другу. Размыкание одного из контактов приводит к срабатыванию охранной системы. Устройство имеет регулировку времени задержки включения сигнализации в пределах 2…15 секунд.


Технические характеристики:


Напряжение питания устройства: 12 В.

Максимальный ток коммутации: 5 А.

Ориентировочный размеры печатной платы: 58х45 мм.


Элементная база:



Позиция


Характеристика


Наименование


Кол.

R1…R4

560 Ом

Зеленый, голубой, коричневый

4

R5, R10, R11, R12

2.2 кОм

Красный, красный, красный

4

R6, R9

56 кОм

Зеленый, голубой, оранжевый

2

R7

100 Ом

Коричневый, черный, коричневый

1

R8

200 кОм

Красный, черный, желтый

1

P1, P2

470 кОм

Потенциометр

2

C1

0.1 мкФ

104 – маркировка

1

C2

2.2 мкФ, 50 В




1

C3, C5, C6

100 мкФ, 25 В




3

C4

47 мкФ, 25 В




1

D2…D4, D6

1N4447

Стабилитрон

4

D1, D5

15 В




2

T1, T2

Вс560




2

T3, T4

ВС337-16




2

L1

Ø 5 мм

Светодиод зеленого свечения

1

L2

Ø 5 мм

Светодиод красного свечения

1

TA




Миниатюрная кнопка

1

RE

12 В, 5А

Реле

1




58х45 мм

Печатная плата

1

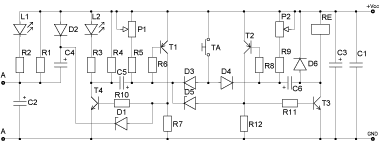

Принципиальная схема:





11.Отпугиватель подземных грызунов


Питающееся от солнечной батареи несложное и надежное устройство, поможет Вам избавиться от подземных грызунов (полевых мышей, кротов, медведок) на садовом участке, огороде, в парнике, теплице, подвале и погребе.

Принцип действия отпугивателя основан на генерации агрессивных сейсмических колебаний, передающихся непосредственно почве. Поэтому, при установке устройства, его необходимо надежно загерметизировать, например, поместив громкоговоритель в прочный целлофановый пакет, а плату с радиоэлементами – в корпус. Громкоговоритель зарывается в землю на глубину 20 - 50 см. Солнечная батарея размещается в сухом, хорошо освещенном месте.

Батарея может работать как от солнечного света, так и от света электрических ламп. Питание для устройства можно подавать и от обычной батареи 3 В.


Технические характеристики устройства:


Площадь действия: 500 - 1000 м2.

Напряжение питания: 2,5 - 4,5 В.

Ток потребления: 5 мА.

Частота колебаний: 100 - 200 Гц.

Размеры печатной платы: 55х44 мм.


Технические характеристики солнечной батареи:


рабочее напряжение: 3,4 В,

максимальный ток: 30 мА,

габаритные размеры: 66х37 мм.

Принцип работы:


Устройство состоит из двух каскадов. Первый каскад – это генератор звуковой частоты (150 Гц), собранный на элементах Т3, Т4, R6, С4. Элементы R6 и С4 задают частоту генератора, соответственно, изменяя их номиналы, можно изменять частоту звука.

Второй каскад – мультивибратор, построенный на Т1, Т2, С2, С3, - управляет включением/выключением звукового генератора. Таким образом, звуковой генератор работает в импульсном режиме. Длительность пауз между импульсами звука зависит от номиналов конденсаторов С2, С3, а также от освещенности солнечной батареи.

Конденсатор С1 аккумулирует энергию солнечной батареи.


Элементная база:


Позиция


Характеристика

Наименование

Кол.

T1, T2

SC238

Возможная замена ВС238

2

T3

SC309

Возможная замена ВС309

1

T4

SF826

Возможная замена Вс337

1

C1

2200 мкФ, 10 В




1

C2

220 мкФ, 10 В




1

C3

0.47 мкФ, 63 В




1

C4

0.47 мкФ

473 – маркировка на конденсаторе

2

R1, R4

470 кОм

Желтый, фиолет., черный, красный

2

R2, R3

390 кОм

Желтый, фиолет., желтый

1

R5

27 кОм

Оранжевый, белый, желтый

1

R6

220 Ом

Красный, фиолет., оранжевый

1

R7

220 ОМ

Красный, красный, коричневый

1

LS

8 Ом

Громкоговоритель Ж57 мм

1




ВР-376634

Солнечная батарея

1




55х44 мм

Печатная плата

1

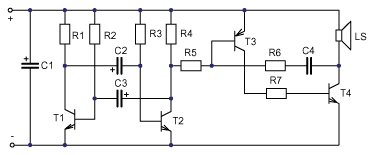

Принципиальная схема:
