Работа комплекса

4.2.1 Работа на комплексе осуществляется одним человеком - оператором. Комплекс позволяет производить измерение параметров электрооборудования автомобиля с помощью подключаемых к автомобилю жгутов и датчиков в соответствии с инструкциями рабочей программы.

Принцип работы комплекса КАД300 заключается в измерении электрических параметров на автомобиле с включенным двигателем, работающим в режимах, задаваемых рабочей программой и оператором.

Входные сигналы передаются на измерительные зажимы или датчики, которые вырабатывают электрические сигналы, пропорциональные измеряемым величинам. Сигналы с датчиков и измерительных зажимов после необходимых преобразований обрабатываются рабочей программой, и результаты измерений выводятся на экран или принтер в заданной форме.

Для автомобилей с бензиновыми двигателями с целью повышения безопасности диагностирования предусмотрен режим аварийного отключения зажигания двигателя.

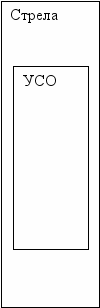

4.2.2 Структурная электрическая схема комплекса приведена ниже, (см. Рисунок 4). Сигналы диагностики с подключенных к автомобилю жгутов поступают в стрелу, где расположено устройство связи с объектом (УСО).

Устройство связи с объектом (УСО) выполняет следующие функции:

- осуществляет подключение комплекса к автомобилю с помощью датчиков и зажимов;

- осуществляет фильтрацию и первичную обработку сигналов, поступающих с датчиков и зажимов;

- управляет работой двигателя диагностируемого автомобиля путём блокировки зажигания в цилиндрах.

Далее предварительно обработанный сигнал поступает в блок согласования БСО, включающий в себя модуль сопряжения МС, модуль МИТ-К и модуль осциллографический МО.

Модуль сопряжения (МС) выполняет следующие функции:

- осуществляет обработку сигналов, поступающих с УСО, сигналов газоанализатора и формирует импульсные сигналы, несущие информацию о временных интервалах диагностических параметров;

-вырабатывает несколько вспомогательных сигналов (сигнал первого цилиндра, синхросигнал, сигнал нажатия кнопки стробоскопа и др.)

Модуль интервальных таймеров МИТ-К выполняет следующие функции:

-осуществляет накопление, хранение и передачу в компьютер информации о временных интервалах диагностических параметров автомобиля, поступающих с МС.

- формирует сигналы, управляющие работой МС;

Модуль осциллографический МО осуществляет предварительную обработку сигналов универсального осциллографа.

С БСО сигнал поступает на аналого-цифровой преобразователь.

Аналого-цифровой преобразователь (АЦП) выполняет следующие функции:

- преобразует аналоговые электрические сигналы, поступающие с МС, в цифровые коды, пригодные для обработки компьютером;

- формирует сигналы, управляющие работой МС;

обрабатывает сигналы осциллографа.

Процессор, при поддержке остальной периферии, управляет работой комплекса в соответствии с программой.

Дисплей (видеомонитор) отображает измеряемые диагностические параметры автомобиля в цифровой и графической форме.

Принтер выводит полученные диагностические параметры автомобиля на лист (рулон) бумаги.

Клавиатура используется для запуска и управления работой комплекса, ведения базы данных и для установки дополнительного программного обеспечения.

ПДУ предназначен для управления комплексом в процессе диагностирования автомобиля.

Осветитель позволяет измерить угол опережения зажигания (впрыска топлива) путём совмещения меток на автомобиле.

Блок питания формирует напряжения питания для работы цифровых (+5 В) и аналоговых (+15 В, -15 В) цепей УСО и МС, а также для осветителя (+320 В). Блок питания обеспечивает гальваническую развязку входных цепей, что увеличивает помехоустойчивость комплекса.
