РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ


(19)

RU

(11)

2370869

(13)

C1




(51)  МПК

H01R39/30   (2006.01)
H01H29/02   (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.05.2010 - действует







(21), (22) Заявка: 2008126609/09, 30.06.2008

(24) Дата начала отсчета срока действия патента:
30.06.2008

(46) Опубликовано: 20.10.2009

(56) Список документов, цитированных в отчете о
поиске: RU 2166811 С1, 10.05.2001. SU 1184019 A, 07.10.1985. SU 1026209 A, 30.06.1983. SU 408407 A, 06.05.1974. SU 1203619 A, 07.01.1986. SU 705575 A, 30.12.1979. SU 835852 A, 27.07.1981. GB 971508 A, 30.09.1964.

Адрес для переписки:
350072, г.Краснодар, ул. Московская, 2, ГОУВПО "КубГТУ", ОИиПСиЭП, проректору по НиИД, проф. В.С. Симанкову

(72) Автор(ы):
Попов Борис Клавдиевич (RU),
Карандей Владимир Юрьевич (RU)


(73) Патентообладатель(и):
Государственное образовательное учреждение высшего профессионального образования "Кубанский государственный технологический университет" (ГОУВПО "КубГТУ") (RU)

(54) ТОКОСЪЕМНОЕ УСТРОЙСТВО

(57) Реферат:

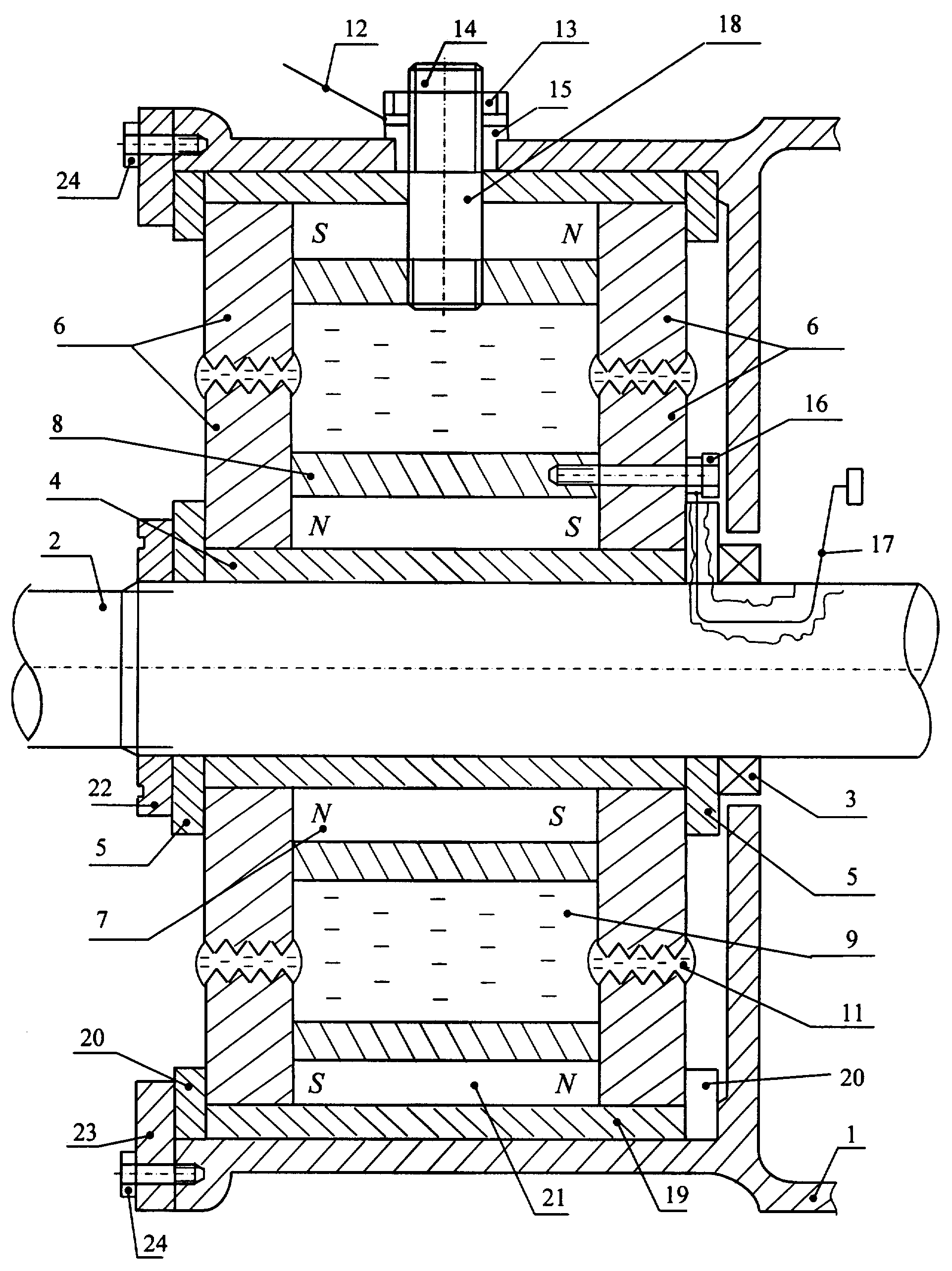

Изобретение относится к электротехнике и может быть использовано в токосъемных вращающихся устройствах. Технический результат заключается в использовании жидкопроводящего контакта между электродами и феррожидкостью в виде диэлектрика, что обеспечивает передачу любых видов сигналов и энергии в широком диапазоне значений. Токосъемное устройство содержит корпус. На валу установлена нижняя изоляционная втулка с размещенным на ней подвижным электродом в виде металлического кольца, установленная концентрично неподвижному электроду. Верхняя изоляционная втулка с неподвижным электродом выполнена в виде металлического кольца. Электроды с проводящей жидкостью между ними соединены с токоподающим и токопринимающим проводами. Один постоянный магнит установлен между нижней втулкой и подвижным электродом, а второй - между неподвижным электродом, размещенным под верхней втулкой, и этой втулкой, соединенной с корпусом. Два магнитопровода установлены между втулками с образованием емкости, заполненной проводящей жидкостью, не вступающей во взаимодействие с феррожидкостью. Каждый магнитопровод состоит из двух частей, соединенных с помощью зубчатых краев стенок с размещенной между зубьев ферромагнитной жидкостью, препятствующих вытеканию проводящей жидкости. В корпусе через верхнюю втулку, магнит и электрод выполнено отверстие для заполнения емкости проводящей жидкостью и феррожидкостью. 4 з.п. ф-лы, 1 ил.
