Поверхностное упрочнение


Для некоторых деталей при эксплуатации необходима высокая твердость и износостойкость поверхности в сочетании с хорошей вязкостью в сердцевине. Это касается деталей, работающих в условиях износа с одновременным действием динамических нагрузок (например, шестерни, пальцы, скрепляющие звенья трака гусеничных машин).

В таких случаях подвергают упрочнению не всю деталь, а только тонкий (несколько мм) поверхностный слой.

Поверхностная закалка – это нагрев до закалочных температур только поверхностного слоя детали с последующим быстрым охлаждением и образованием мартенситной структуры только в этом слое.

Осуществляют такую закалку быстрым нагревом поверхности, при котором сердцевина не успевает прогреваться за счет теплопроводности. При таком нагреве температура по сечению детали резко падает от поверхности к центру.

После охлаждения в сечении детали получаются три характерных зоны с разной структурой и свойствами (рис. 93).

а б в

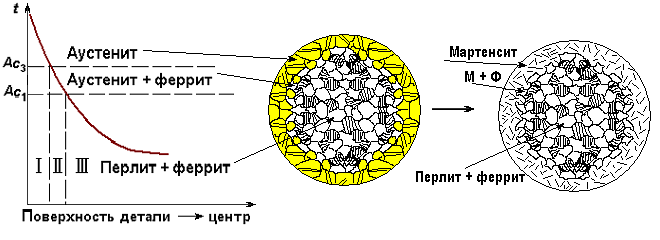

Рис. 93. Поверхностная закалка стали:

а – распределение температур по сечению; б – структура при поверхностном нагреве;

в – структура после закалки


В зоне I после закалки получается мартенситная структура с максимальной твердостью, так как эта зона нагревалась выше критической температуры Ас3.

В зоне II после закалки в структуре, кроме мартенсита, будет присутствовать и феррит. Следовательно, твердость там будет ниже.

В зоне III нагрев и охлаждение не приводят к каким-либо изменениям структуры. Значит, здесь сохраняется исходная феррито-перлитная структура с низкой твердостью, но высокими пластическими свойствами.

После поверхностной закалки деталь может сопротивляться динамическим нагрузкам за счет вязкой сердцевины и хорошо работать в условиях износа благодаря твердой поверхности.

Быстрый нагрев поверхности, необходимый при такой технологии, осуществляется чаще всего индукционным способом (закалка ТВЧ). Деталь помещается в индуктор, подключенный к генератору тока высокой частоты. Переменное магнитное поле высокой частоты наводит в тонком поверхностном слое металла вихревые токи, и нагрев осуществляется за счет сопротивления металла протеканию этих токов. Немедленно после нагрева, который длится секунды, деталь помещают в спрейер для охлаждения.

Поверхностная закалка должна сопровождаться низким отпуском.

Чем выше частота внешнего переменного магнитного поля, тем тоньше слой, в котором сосредоточены вихревые токи. Поэтому глубина закаленного слоя может легко регулироваться и составляет от десятых долей миллиметра до 3–5 мм. Операцию закалки ТВЧ можно полностью автоматизировать. Способ очень производительный; коробление и окисление поверхности детали при этом минимально.

Иногда для поверхностной закалки используют и другие способы нагрева: газопламенный, лазерный, в расплавах солей, в электролитах.

Для такого способа термообработки созданы специально стали пониженной прокаливемости, например, 55ПП (0,55 % С и не более 0,5 % примесей).

Химико-термическая обработка стали (ХТО) – это диффузионное насыщение поверхности стальных деталей различными элементами с целью упрочнить поверхность и защитить металл от коррозии.

Существует много разновидностей ХТО, но в любом случае необходимо получить насыщающую атмосферу с высокой концентрацией активного элемента в атомарном виде. Атомы или ионы адсорбируются поверхностью металла, а затем за счет диффузии проникают вглубь. В результате образуется диффузионный слой, отличающийся от основного металла химическим составом, структурой и свойствами.

Разновидности ХТО:

1) Цементация – это насыщение поверхности стали углеродом. Применяется для низкоуглеродистых сталей (20, 20Х и т. д.).

Выполняется при высокой температуре – 930 С. Атомарный углерод получают при диссоциации метана: CH4 → 2H2 + C. Толщина науглероженного слоя составляет до 2 мм. Структура слоя – заэвтектоидная сталь (перлит и цементит).

Высокая прочность поверхности достигается после закалки и низкого отпуска цементованной детали. Твердость цементованного слоя составляет 62 HRC (или 750 HV); в сердцевине получается структура сорбита с твердостью 30-45 HRC.

Цементацию применяют для зубчатых колес, валов, пальцев.

2) Азотирование – это насыщение поверхности стали азотом. Применяется для легированных сталей (38Х2МЮА, 35ХЮА).

Выполняется при температуре 500-520 С. Атомарный азот получают при разложении аммиака: 2NH3 → 2N + 3H2. Толщина азотированного слоя – не более 0,6 мм. Структура слоя – нитриды железа Fe2N и легирующих элементов.

Азотирование является заключительной операцией, т. е. выполняется после механической обработки и закалки с отпуском. Твердость и износостойкость азотированного слоя еще выше, чем цементованного: до 1100 HV. Повышается также коррозионная стойкость. Недостаток: процесс очень длительный (десятки часов).

Применяется также ионное азотирование в тлеющем разряде.

Азотируют коленчатые валы, гильзы цилиндров двигателей внутреннего сгорания.

3) Нитроцементация – это одновременное насыщение поверхности стали углеродом и азотом. Применяется для сталей 18ХГТ, 25ХГТ.

Температура процесса ниже, чем при цементации – 850 С. Толщина диффузионного слоя 0,2-0,8 мм. Структура слоя – карбонитриды железа и легирующих элементов.

Закалка выполняется непосредственно из печи, где осуществлялась нитроцементация. Затем проводится низкий отпуск. Твердость нитроцементованного слоя составляет 58-62 HRC (до 700 HV). Твердость и износостойкость получаются промежуточными между цементацией и азотированием.

Нитроцементацию широко применяют для обработки деталей автомобилей и тракторов.

4) Диффузионная металлизация – это насыщение поверхности стали металлами, повышающими жаростойкость (алюминий) и коррозионную стойкость (хром).

Лекция 16




Раздел II

МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ


С двумя группами металлических конструкционных материалов Вы уже познакомились: это углеродистые стали и чугуны. Кроме углеродистых, существует очень большое разнообразие марок сталей легированных. Это объясняется тем, что сталь является уникальным материалом: она сочетает высокую жесткость (модуль упругости E = 2,1·105 МПа), статическую и циклическую прочность с достаточно высокой надежностью работы конструкций. Получать нужное сочетание механических свойств можно как за счет изменения состава стали (содержания углерода и легирующих элементов), так и путем термической и химико-термической обработки.

Другие конструкционные материалы (сплавы алюминия, магния, титана, меди, полимеры) уступают стали по жесткости, прочности, надежности.


Легированные стали


Слово «легирование» в переводе с латинского означает «улучшение». Легирующие элементы добавляют для повышения конструкционной прочности стали и придания ей особых эксплуатационных свойств.

Для металлоконструкций и деталей, работающих в тяжелых условиях нагружения, используют легированные стали, а не углеродистые.

В первую очередь стараются применять недорогие и недефицитные элементы, особенно для деталей массового изготовления. Это марганец, кремний, хром. Дополнительно стали легируют элементами, сдерживающими рост зерна: титаном, ванадием, бором. Но для особо ответственных деталей приходится применять гораздо более дорогие и дефицитные никель, молибден, вольфрам, ниобий и др.

По количеству легирующих элементов стали подразделяют на низколегированные (содержат не более 2,5 % легирующих элементов), легированные (содержание легирующих элементов от 2,5 до 10 %) и высоколегированные (более 10 % легирующих добавок).

В строительстве широко применяются низколегированные стали, в машиностроении – легированные. Высоколегированные стали имеют специальное назначение: коррозионно-стойкие, жаропрочные, немагнитные и т.д.
