РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ


(19)

RU

(11)

2287837

(13)

C1




(51)  МПК

G01R33/038   (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 05.11.2009 - действует













(21), (22) Заявка: 2005111814/28, 20.04.2005

(24) Дата начала отсчета срока действия патента:
20.04.2005

(46) Опубликовано: 20.11.2006

(56) Список документов, цитированных в отчете о
поиске: Кротевич Н.Ф. Магнитные микровариационные измерения и аппаратура для магнитотеллургических исследований. - Новосибирск: Наука, Сибирское отд-ние, 1972, с.243. SU 953608 А1, 23.08.1982. SU 2148840 C1, 10.05.2000. Справочник геофизика "Магниторазведка"./ Под ред. В.Е.Никитского и Ю.С.Глебовского. - М.: Недра, 1980, с.98. SU 272584 A1, 01.01.1970.

Адрес для переписки:
197101, Санкт-Петербург, Кронверкский пр., 49, СПГУ информационных технологий, механики и оптики

(72) Автор(ы):
Копытенко Юрий Анатольевич (RU),
Коробейников Анатолий Григорьевич (RU),
Мусалимов Виктор Михайлович (RU),
Петрищев Максим Сергеевич (RU),
Сергушин Павел Анатольевич (RU),
Ткалич Вера Леонидовна (RU)


(73) Патентообладатель(и):
Санкт-Петербургский государственный университет информационных технологий, механики и оптики (RU)

(54) ДАТЧИК МАГНИТОМЕТРА

(57) Реферат:

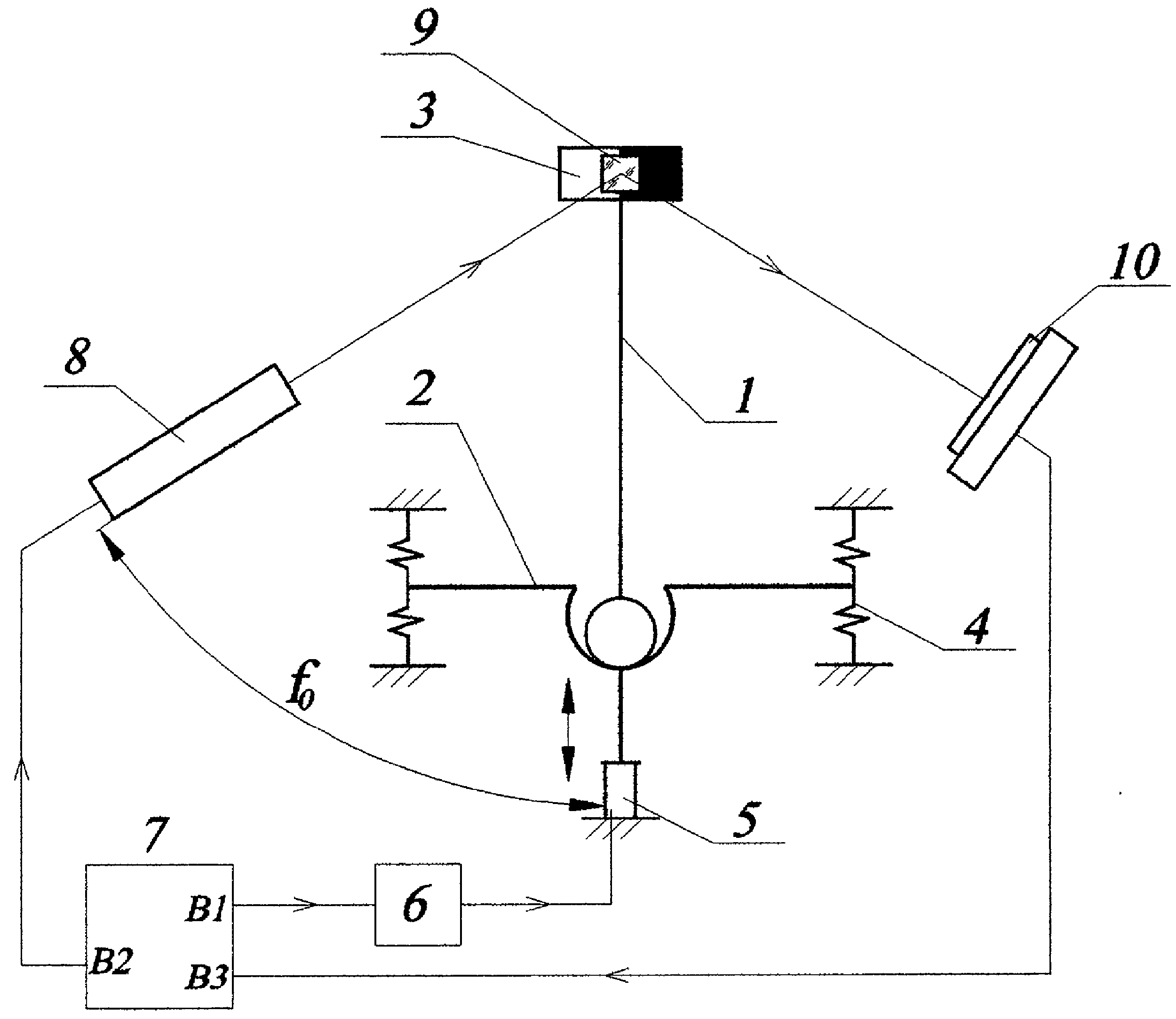

Изобретение относится к измерительной технике и может быть использовано для регистрации ультранизкочастотных вариаций электромагнитных полей. Технический результат - повышение чувствительности с одновременным повышением надежности к динамическим перегрузкам датчика магнитометра. Для решения данной задачи датчик магнитометра содержит чувствительный элемент, выполненный в виде соединенного с основанием стержня, с жестко закрепленным на нем магнитным элементом, оптическую систему, состоящую из оптически соединенных источника светового излучения, зеркала, укрепленного на магнитном элементе чувствительного элемента, и приемника светового излучения. При этом блок управления электрически соединен с источником и приемником светового излучения. Нижний конец стержня чувствительного элемента шарнирно соединен с основанием. Датчик магнитометра снабжен актюатором, который выполнен в виде пьезоэлектродвигателя линейных перемещений. 1 з.п. ф-лы, 1 ил.
