О.Б. Кудрявцев

ООО «Магнитометрическая Лаборатория», Москва


Исследования возможности создания вихретокового устройства обнаружения взрывчатого вещества на теле человека


В докладе рассматриваются исследования возможности создания вихретокового устройства обнаружения взрывчатого вещества на теле человека.


Основой создания системы обнаружения взрывчатого вещества (ВВ) при входе в места массового скопления людей, например метро, является недорогое устройство (стоимостью одну - две тысячи долларов на один проход), способное обнаруживать на теле человека ВВ массой от 50 г с высокой вероятностью (например, 0,95) и не дающее ложных сигналов на предметы, разрешенные к проносу. В связи с большим потоком людей вероятность ложных сигналов должна быть малой (0,01 и менее). Кроме того, время обнаружения ВВ должно быть не более нескольких секунд.

Известные методы обнаружения ВВ: газоанализаторный, рентгеновский, ЯКР, нейтронный имеют свои недостатки (высокая стоимость, большая доза облучения человека, большое время детектирования), поэтому были проведены начальные исследования возможности создания обнаружения ВВ на теле человека с помощью вихретокового метода.

Состав вихретокового устройства обнаружения ВВ аналогичен составу устройства обнаружения движущегося объекта (человека) за непрозрачными средами [1]. В качестве первичного датчика выступал круговой виток (магнитная антенна) диаметром 15 см.

Ввиду затруднительности свободного доступа к ВВ начальные эксперименты проводились на доступных предметах, схожих по своим механическим характеристикам, с характеристиками ВВ: бруске хозяйственного мыла (заменителе тротила), сахарном песке (заменителе гексогена).

Ниже приведены сигналы на эти предметы. По оси абсцисс отложено время в долях секунды, по оси ординат – значения сигналов в условных единицах.

Были проведены дополнительные эксперименты, подтверждающие, что сигналы вызваны не емкостным эффектом – взаимодействием «потенциального» электрического поля магнитной антенны с предметом, а вихретоковым эффектом.

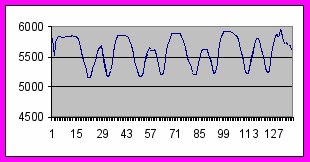

Рис. 1. Сигнал на брусок хозяйственного мыла, перемещаемый в воздухе вдоль оси первичного датчика с 40 см до 10 см от центра датчика (четыре раза поднесение и удаление)

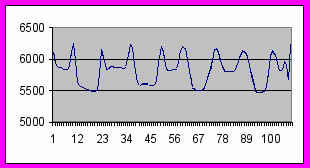

Рис. 2. Сигнал на пакет с сахарным песком массой 1 кг, перемещаемый в воздухе вдоль оси первичного датчика с 40 см до 10 см от центра датчика (четыре раза поднесение и удаление)

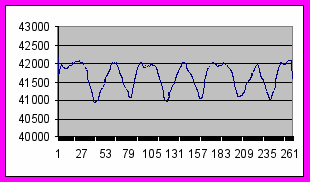

Рис. 3. Сигнал на пустую чистую стеклянную однолитровую банку, перемещаемую в воздухе в перпендикулярном к оси первичного датчика направлении на расстоянии 15 см от плоскости датчика (три раза справа налево и назад)

В дальнейшем для получения большего объема измерительной информации планируется создание второго измерительного канала.


Список литературы


1. Кудрявцев О.Б. Устройство обнаружения движущегося объекта (человека) за непрозрачными средами // Сборник научных трудов «Научная сессия МИФИ-2006». Т.1. М.: МИФИ. 2006.

2. www.emlab.narod.ru.
