Лекция 9
МАГНИТНОЕ ПОЛЕ В ВЕЩЕСТВЕ
Элементарные (амперовские) токи. Вектор намагниченности и ток намагничивания. Магнитные восприимчивость и проницаемость. Классификация магнетиков.
- Различные среды при рассмотрении их магнитных свойств называют магнетиками.
- Все тела при внесении их в магнитное поле создают собственное магнитное поле, которое накладывается на внешнее магнитное поле.
- Магнитные свойства вещества определяются магнитными свойствами электронов и атомов.
- Три группы магнетиков:
- Все тела при внесении их в магнитное поле создают собственное магнитное поле, которое накладывается на внешнее магнитное поле.
– диамагнетики;
– парамагнетики;
– ферромагнетики.
- Движущийся по орбите электрон обладает орбитальным магнитным моментом
![](images/119949-nomer-m2fb4e3e6.gif)
где S – площадь орбиты, n – единичный вектор нормали к плоскости орбиты.
- Движущийся по орбите электрон обладает орбитальным механическим моментом импульса
![](images/119949-nomer-68eb0051.gif)
![](images/119949-nomer-m538bc64b.gif)
![](images/119949-nomer-725778cb.gif)
![](images/119949-nomer-m10e02d7b.gif)
- Орбитальные магнитный и механический моменты связаны между собой
![](images/119949-nomer-m42835209.gif)
где
![](images/119949-nomer-m441bd554.gif)
- Электрон обладает собственным моментом импульса, который называется спином электрона, и собственным магнитным моментом (спиновый магнитный момент)
![](images/119949-nomer-4b553c3.gif)
![](images/119949-nomer-7011fe83.gif)
где h – постоянная Планка,
![](images/119949-nomer-m6d38aaf5.gif)
- Проекция спина электрона на направление вектора магнитной индукции может принимать только одно из двух значений (значение спина электрона)
![](images/119949-nomer-m740630c3.gif)
- Проекция спинового магнитного момента электрона на направление вектора магнитной индукции также может принимать только одно из двух значений
![](images/119949-nomer-m5d78f146.gif)
где
![](images/119949-nomer-m4c063f77.gif)
- Магнитный момент атома равен векторной сумме магнитных моментов всех электронов, принадлежащих атому
![](images/119949-nomer-6fb6ff58.gif)
где Z – порядковый номер элемента в периодической системе элементов.
-
При внесении атома в во внешнее магнитное поле на электрон действует момент сил
![](images/119949-nomer-m253c13a3.gif)
который приводит к изменению орбитального момента импульса и орбитального магнитного момента
![](images/119949-nomer-479ab7c0.gif)
![](images/119949-nomer-4f0880d5.gif)

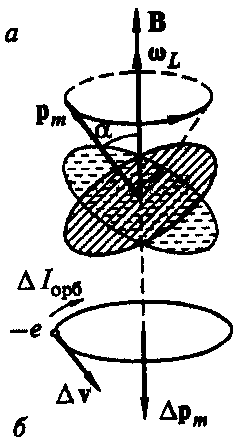

- Следствием изменения орбитального момента импульса является появление прецессии орбиты электрона (ларморовской прецессии) с угловой скоростью
![](images/119949-nomer-74d2277f.gif)
- Прецессия орбиты электрона приводит к появлению дополнительного (наведенного) орбитального тока
![](images/119949-nomer-1ee4df7b.gif)
- Наведенный орбитальный ток приводит к возникновению наведенного орбитального магнитного момента
![](images/119949-nomer-m4e69b63d.gif)
где
![](images/119949-nomer-m27a4bea0.gif)
- Направление вектора наведенного орбитального магнитного момента противоположно направлению вектора магнитной индукции.
- Общий наведенный орбитальный магнитный момент атома равен
![](images/119949-nomer-m47b1b474.gif)
где
![](images/119949-nomer-414acb00.gif)
- Количественной характеристикой реакции вещества на внешнее магнитное поле является намагниченность J, равная отношению магнитного момента малого объема вещества к величине этого объема
![](images/119949-nomer-760f51a.gif)
- Диамагнетиками называются вещества, у которых в отсутствие внешнего магнитного поля магнитные моменты атомов равны нулю (магнитные моменты всех электронов атома взаимно скомпенсированы).
- В пределах малого объема вещества диамагнетика вектор намагниченности может быть выражен через наведенные магнитные моменты всех атомов
- В пределах малого объема вещества диамагнетика вектор намагниченности может быть выражен через наведенные магнитные моменты всех атомов
![](images/119949-nomer-793c4c0f.gif)
где n0 – концентрация атомов; * – безразмерная величина, характеризующая свойства диамагнетика (для всех диамагнетиков * < 0 и по модулю ~ 10-6 – 10-5)
![](images/119949-nomer-792ea586.gif)
- Относительной магнитной восприимчивостью называется безразмерная величина , определяемая из соотношения
![](images/119949-nomer-6d24695.gif)
Для всех диамагнетиков *
- Парамагнетиками называются вещества, атомы которого в отсутствие внешнего магнитного поля имеют отличный от нуля магнитный момент Рm, однако, вследствие теплового движения векторы магнитного момента атомов ориентированы хаотично и результирующая намагниченность парамагнетика J=0.
- Во внешнем магнитном поле магнитные моменты атомов прецессируют вокруг направления магнитной индукции с ларморовской угловой скоростью L. Тепловое движение стремится разориентировать магнитные моменты атомов.
- Модуль вектора намагниченности
- Во внешнем магнитном поле магнитные моменты атомов прецессируют вокруг направления магнитной индукции с ларморовской угловой скоростью L. Тепловое движение стремится разориентировать магнитные моменты атомов.
![](images/119949-nomer-m5770aebc.gif)
где n0 – концентрация атомов (молекул) парамагнетика; L(а) – функция Ланжевена от аргумента а=PmB/kT.
![](images/119949-nomer-m6158066c.gif)
- При а<<1 L(a)а/3, тогда
![](images/119949-nomer-15a5609b.gif)
где
![](images/119949-nomer-m7addfaa.gif)
- Значения ' для парамагнетиков положительны и составляют 10-5 – 10-3.
- Магнитная восприимчивость парамагнетика зависит от температуры
![](images/119949-nomer-7cfeb9d8.gif)
(закон Кюри)
где С – постоянная.
- В очень сильных полях (а>>1) L(a)1 и J=n0Pm, то есть магнитные моменты всех атомов парамагнетика ориентированы по направлению вектора В (насыщение намагниченности).
- Ферромагнетиками называются вещества, обладающие магнитным моментом в отсутствие внешнего магнитного поля.
- Природа ферромагнетизма кроется в недостроенных валентных оболочках элементов. Поэтому, ферромагнитными свойствами обладают только некоторые переходные металлы.
- Ферромагнетики обладают очень большой относительной магнитной проницаемостью (~ 103 – 106) и поэтому при небольших значениях напряженности внешнего магнитного поля способны создавать внутри магнитное поле с большой индукцией (концентрация поля).
- Ферромагнетики делятся на три группы:
- Природа ферромагнетизма кроется в недостроенных валентных оболочках элементов. Поэтому, ферромагнитными свойствами обладают только некоторые переходные металлы.
- ферромагнетики;
- антиферромагнетики;
- ферримагнетики.
-
Намагниченность ферромагнетиков нелинейно зависит от напряженности внешнего магнитного поля. При Hs наблюдается магнитное насыщение (J=Js=const) и нелинейный характер зависимости В от Н сменяется линейным.
-
Относительная магнитная проницаемость зависит от напряженности магнитного поля сложным образом.
- Для каждого ферромагнетика имеется температура, выше которой он превращается в парамагнетик (температура Кюри и температура Нееля).
- При перемагничивании в феромагнетиках наблюдается явление магнитного гистерезиса:
- График зависимости намагниченности ферромагнетика от напряженности поля называется петлей гистерезиса.
- Намагниченность JR называется остаточной намагниченностью.
- Напряженность Нс магнитного поля, полностью размагничивающего ферромагнитный образец, называется коэрцитивной силой.
- По величине коэрцитивной силы ферромагнетики делятся на магнитотвердые и магнитомягкие. Магнитотвердые ферромагнетики характеризуются широкой петлей гистерезиса и применяются для изготовления постоянных магнитов. Магнитомягкие имеют узкую петлю гистерезиса и используются в трансформаторах.
- График зависимости намагниченности ферромагнетика от напряженности поля называется петлей гистерезиса.
