Магнитное поле. Электромагнитная индукция. Самоиндукция.

Часть А

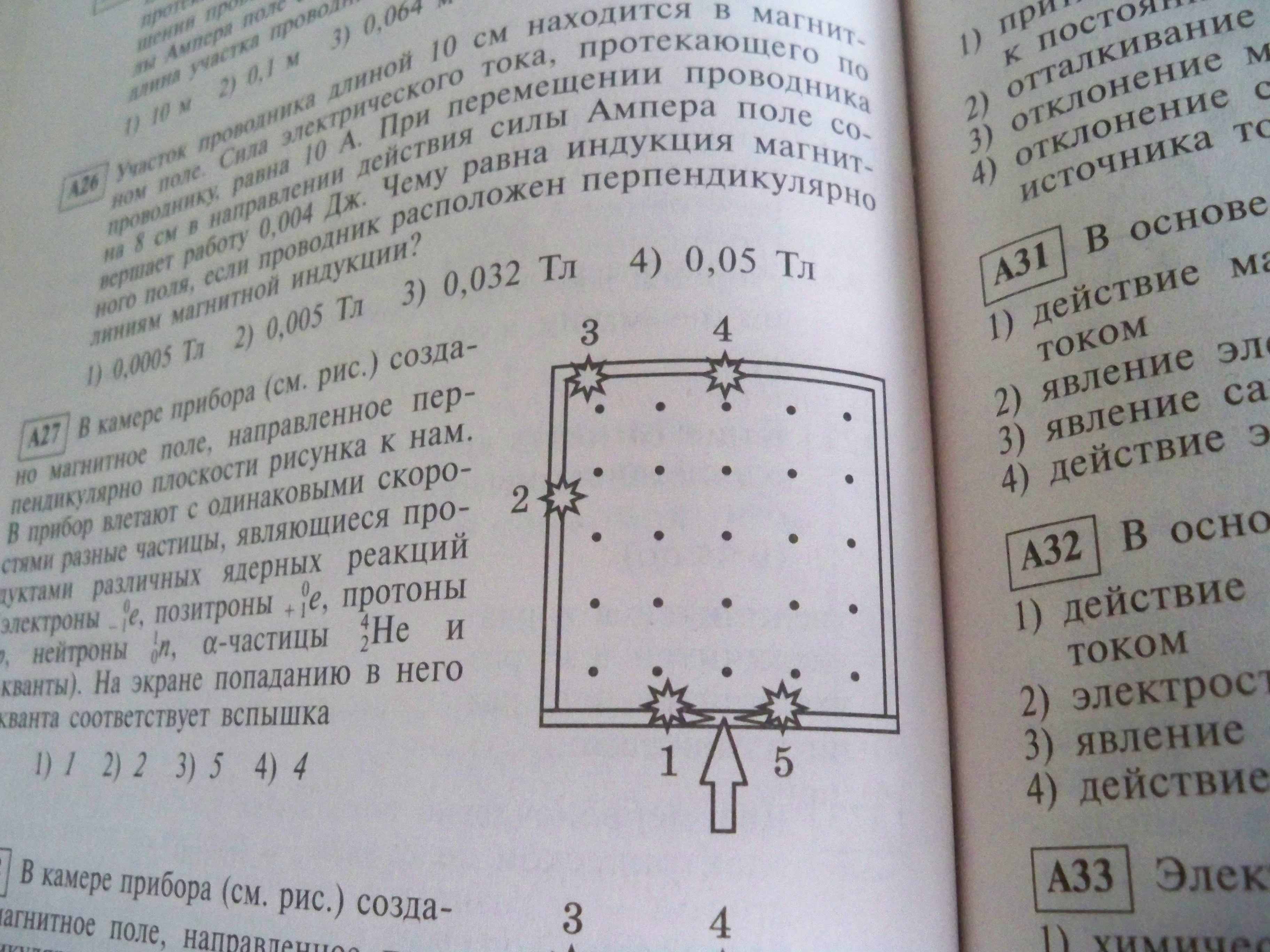

  1. В камере прибора (см рис) создано магнитное поле, направленное перпендикулярно плоскости рисунка к нам. В прибор влетают с

одинаковыми скоростями разные частицы, являющиеся

продуктами различных ядерных реакций (электроны, позитроны,

протоны, нейтроны, альфа-частицы и гамма-кванты). На экране

попаданию в него гамма-кванта соответствует вспышка…

А) 1 Б) 2 В) 3 Г) 4

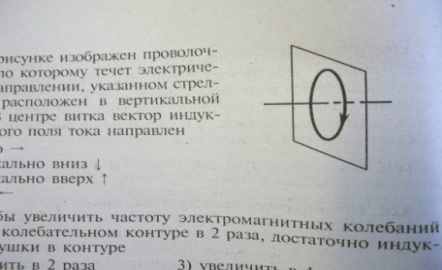

  1. На рисунке изображён проволочный виток, по которому

течёт электрический ток в направлении, указанном стрелкой.

Виток расположен в вертикальной плоскости. В центре

витка вектор магнитной индукции направлен …

А) вправо Б) вертикально вниз

В) вертикально вверх Г) влево

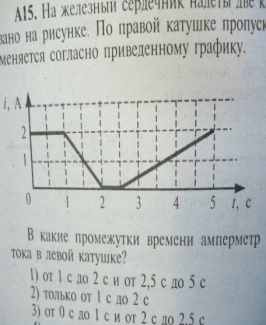

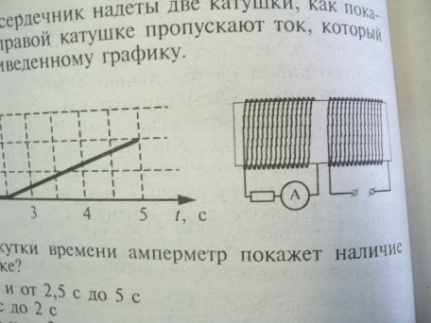

  1. На железный сердечник надеты две катушки, как показано на рис. По правой катушке пропускают ток, который меняется согласно приведённому графику.




В какие промежутки времени амперметр покажет наличие тока в левой катушке?

А) от 1с до 2с и от 2,5с до 5с Б) только от 1с до 2с

В) от 0с до 1с и от 2,5с до 5с Г) только от 2,5с до 5с

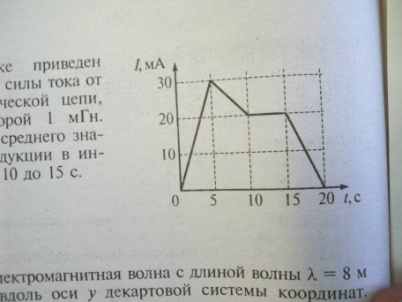

  1. На рисунке приведён график зависимости силы тока от

времени в электрической цепи, индуктивность которой

1мГн. Определите модуль среднего значения ЭДС

самоиндукции в интервале времени от 10 до 15.

А) 2мкВ

Б) 3 мкВ

В) 5 мкВ

Г) 0


  1. Прямолинейный проводник длиной L с током I помещён в однородное магнитное поле так, что направление вектора магнитной индукции B противоположно направлению тока. Если силу тока уменьшить в 2 раза, а индукцию магнитного поля увеличить в 4 раза, то действующая на проводник сила Ампера…

А) увеличится в 2 раза Б) уменьшится в 4 раза В) не изменится

Г) уменьшится в 2 раза


  1. На рисунке изображен момент демонстрационного эксперимента по проверке правила Ленца, когда все предметы неподвижны. Южный полюс магнита находится внутри сплошного металлического кольца, но не касается его. Коромысло с металлическими кольцами может

свободно вращаться вокруг вертикальной опоры.

При выдвижении магнита из кольца влево кольцо будет …

А) оставаться неподвижным

Б) перемещаться вправо

В) совершать колебания

Г) перемещаться вслед за магнитом

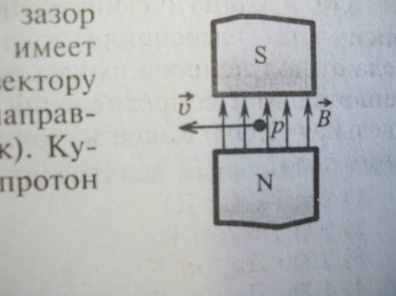

  1. Протон p, влетевший в зазор между полюсами электромагнита,

имеет скорость v, перпендикулярно вектору индукции B

магнитного поля, направленному вертикально (см рис).

Куда направлена действующая на протон сила Лоренца F.

А) от наблюдателя

Б) к наблюдателю

В) горизонтально вправо

Г) вертикально вниз


33. Прямолинейный проводник длиной L с током I помещён в однородное магнитное поле перпендикулярно линиям индукции В. Если силу тока уменьшить в 4 раза, а длину проводника увеличить в 2 раза, то действующая на проводник сила Ампера…

А) не изменится Б) уменьшится в 4 раза В) увеличится в 2 раза

Г) уменьшится в 2 раза




34. На рисунке приведена демонстрация опыта по

проверке правила Ленца. Опыт проводится со

сплошным кольцом, а не с разрезанным, потому что…

А) сплошное кольцо сделано из стали,

а разрезанное – из алюминия

Б) в разрезанном кольце возникает электрическое поле, а в сплошном - нет

В) в сплошном кольце возникает индукционный ток, а в разрезанном – нет

Г) в сплошном кольце возникает ЭДС индукции, а в разрезанном – нет


35. На рисунке изображён проволочный виток, по которому течёт электрический ток в направлении, указанном стрелкой. Виток расположен в плоскости

чертежа. В центре витка вектор индукции магнитного поля тока

направлен…

А) от нас перпендикулярно плоскости чертежа

Б) к нам перпендикулярно плоскости чертежа

В) влево Г) вправо


36. Две частицы с одинаковыми зарядами и отношением масс m2/m1 = 2, влетели в однородные магнитные поля векторы магнитной индукции которых перпендикулярны их скорости: первая – в поле с индукцией В1, вторая – в поле с индукцией В2. Определите отношение кинетических энергий частиц W2/W1, если радиус их траекторий одинаков, а отношение модулей магнитной индукции

В2/В1 = 2.

А) 1 Б) 2 В) ¼ Г) 4

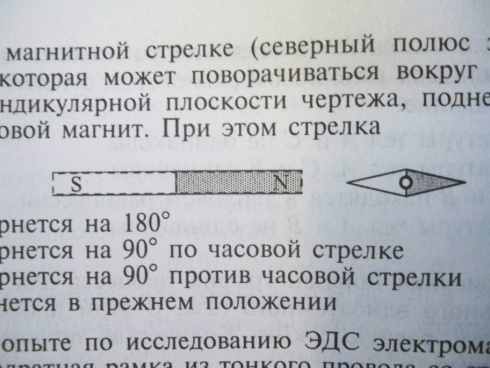

37. К магнитной стрелке, которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднести постоянный полосовой магнит. При этом стрелка…

А) повернётся на 180 ͦ

Б) повернётся на 90 ͦ по часовой стрелке

В) повернётся на 90 ͦ против часовой стрелки

Г) останется в прежнем положении


38. Во сколько раз надо уменьшить индуктивность катушки, чтобы при неизменном значении силы тока в ней энергия магнитного поля катушки уменьшилась в 4 раза.

А) в 2 раза Б) в 4 раза В) в 8 раз Г) в 16 раз

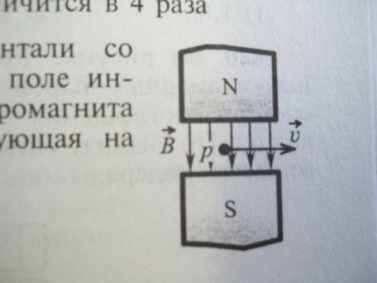

39. Протон p влетает по горизонтали со скоростью v в вертикальное

магнитное поле индукцией B. Куда направлена сила Лоренца,

действующая на протон.

А) вертикально вниз

Б) вертикально вверх

В) горизонтально на нас

Г) горизонтально от нас

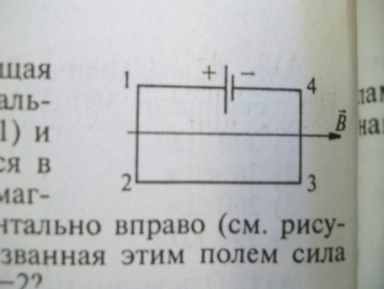

40. Электрическая цепь, состоящая из четырёх прямолинейных горизонтальных проводников (1-2, 2-3, 3-4, 4-1) и источника постоянного тока, находится в однородном магнитном поле. Вектор магнитной

индукции В направлен горизонтально вправо

(см рис, вид сверху). Куда направлена вызванная

этим полем сила Ампера, действующая на

проводник 1-2?

А) горизонтально влево В) вертикально вниз

Б) горизонтально вправо Г) вертикально вверх

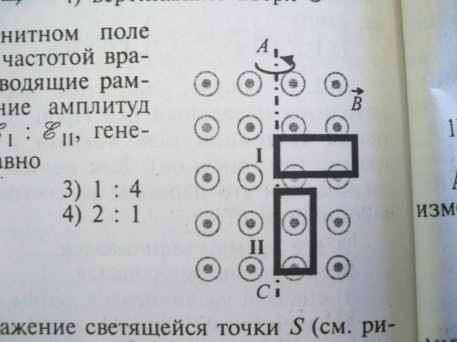

41. В однородном магнитном поле вокруг оси АС с одинаковой

частотой вращаются две одинаковые проводящие рамки.

(см рис) Отношение амплитуд колебаний ЭДС индукции

ε1 / ε2, генерируемых в рамках 1 и 2, равно…

А) 1/1

Б) ½

В) ¼

Г) 2/1

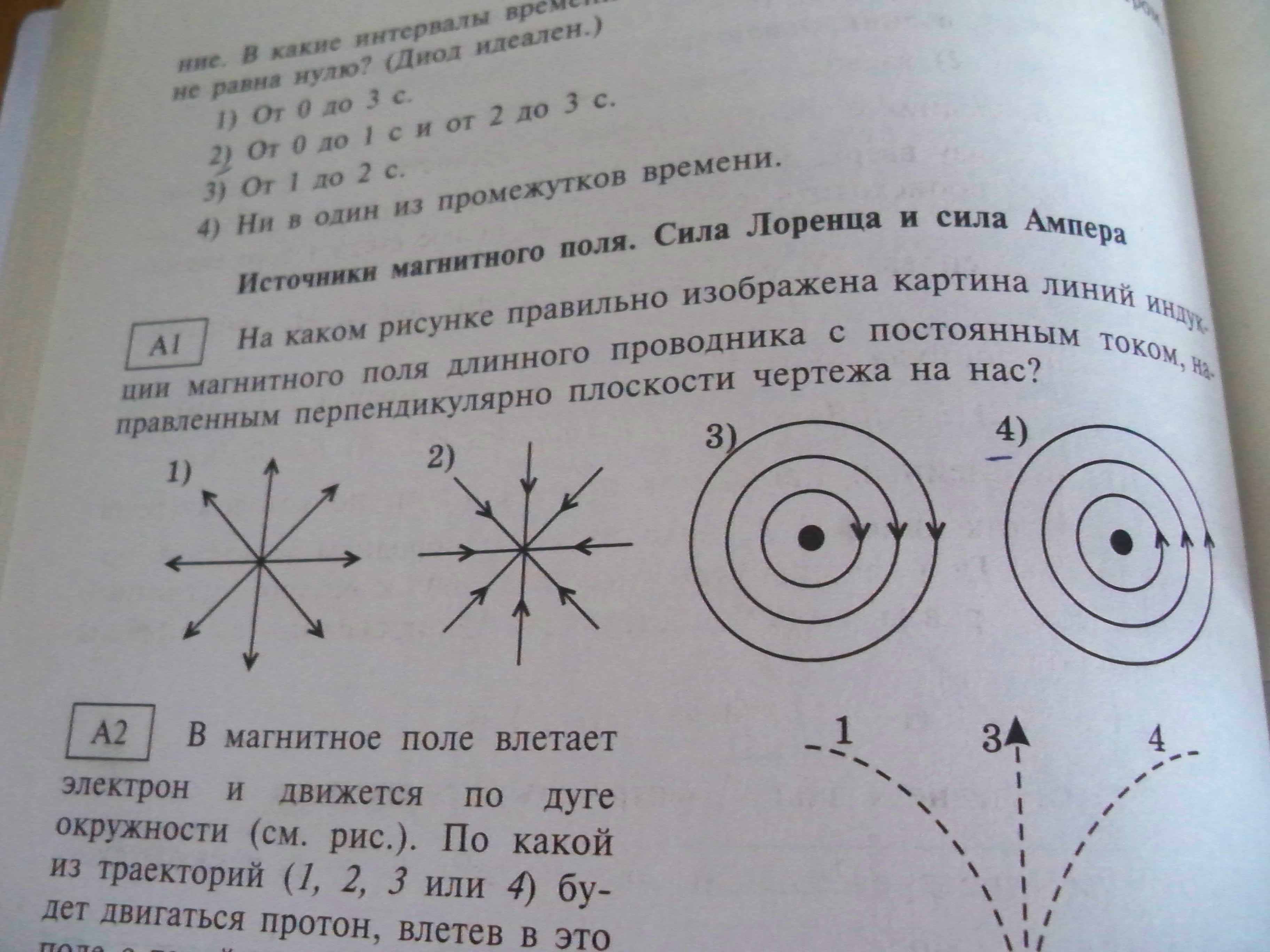

42. На каком рисунке правильно изображена картина линий индукции магнитного поля длинного проводника с постоянным током, направленным перпендикулярно плоскости чертежа на нас?
















А) 1 Б) 2 В) 3 Г) 4
