1.3 Характеристика трассы кабельной линии
Выбор трассы линии передачи определяется, прежде всего, географическим расположением пунктов, между которыми должна быть организована связь. Выбранный вариант трассы ЛП должен обеспечивать минимальные затраты и наибольшие удобства при эксплуатации.
В пояснительной записке должны быть перечислены требования, предъявляемые к трассе кабельной линии связи. В соответствии с заданием на курсовое проектирование необходимо выбрать основной и альтернативный варианты, т.к. при реальном проектировании могут возникнуть непредвиденные препятствия.

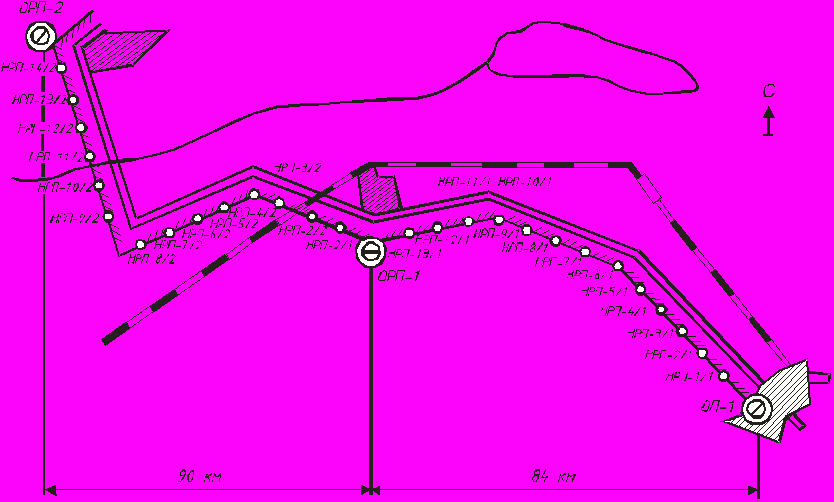

Привести ситуационный план трассы. Пример ситуационного плана трассы кабельной линии приведен на рисунке 1.
Рисунок 1 – Ситуационный план трассы кабельной линии
К плану добавить таблицу характеристики кабельной линии, где указать число пересечений с дорогами и переходов через реки, км в кабельной канализации.
Провести сравнительный анализ вариантов прохождения трассы и результаты свести в таблицу 5.
Таблица 5 – Варианты прохождения трассы
Наименование характеристики | Основной | Альтернативный |
Общая протяженность трассы, км | | |
Протяженность участка ОП1-ПВ, км | | |
Протяженность участка ОП2-ПВ, км | | |
Количество водных преград | | |
Количество пересечений с железными дорогами | | |
Количество пересечений с автодорогами | | |
Количество пересечений с ЛЭП | | |
Количество населенных пунктов на пути трассы | | |
Протяженность болотистых участков, км | | |
Протяженность участков сближения с железными дорогами, км | | |
Сделать вывод по рассмотренным вариантам (характеристику трассы кабельной линии выполняют только учащиеся дневной формы обучения).
2 Расчётный раздел
2.1 Расчёт схемы организации связи
Схема организации связи разрабатывается на основе заданного числа каналов и схемы их распределения по магистрали. На схеме указывается расстояние между станциями, организация служебной связи, телеконтроля и дистанционного питания. ОРП устанавливаются при расстояниях, превышающих возможности дистанционного питания или при необходимости выделения в промежуточном пункте части каналов или групповых цифровых потоков. Для размещения НРП необходимо определить номинальную длину участка регенерации (lном).
Lном = Аном/αt max , (3)
где Аном – номинальное значение затухания участка регенерации (из технических данных на систему передачи);
αt max – коэффициент затухания кабеля на расчетной частоте при максимальной температуре грунта.
Коэффициент затухания кабеля для температуры грунта, отличной от 20 С (справочное значение), определяется по формуле
αt = α20 ∙(1-αα∙(20-t)), (4)
где α20 – коэффициент затухания кабеля при температуре 20˚С;
αα – температурный коэффициент изменения затухания;
t – расчетная температура.
Число участков регенерации между обслуживаемыми станциями определяется по формуле
Nуч.рег .= lоп1-пв /lном ,
Nуч.рег. = lоп2-пв /lном , (5)
где l оп1-пв – расстояние между обслуживаемыми пунктами ОП1-ПВ, км;
l пв-оп2 – расстояние между обслуживаемыми пунктами ОП2-ПВ, км.
Укороченные участки размещаются прилегающими к обслуживаемым станциям и дополняются до номинального затухания путем включения искусственных линий (ИЛ). Если укороченный участок больше половины lном, длина участка определяется по формуле
lук.уч.= К · lном, (6)
где К – дробная часть при определении Nуч.рег..
Проектирование участков длиной меньше половины lном недопустимо, поэтому при К ≤ 0,5 проектируются два укороченных участка, длина которых определяется по формуле
lук.уч.= ( lном +К∙ lном )/2. (7)
ИЛ имеет параметры, эквивалентные отрезкам кабеля от 0,1 до 1,5 км ступенями через 0,1 км. Определить длину ИЛ.
Lил= lном – lук.уч. (7а)
Значения округлить до эквивалентных отрезков кабеля.
Укороченные участки прилегают к обслуживаемым станциям.
Число НРП между обслуживаемыми станциями определяется по формуле
Nнрп = Nуч.рег. – 1. (8)
Распределение длин участков регенерации свести в таблицу 6, где М, N – порядковый номер НРП на участках ОП1-ПВ, ОП2-ПВ соответственно.
Таблица 6 – Размещение регенераторов
Наименование участка регенерации | lуч.рег., км |
ОП1 – НРП1/1 | |
НРП1/1 – НРП2/1 | |
… | … |
НРП М/1 – ПВ | |
ПВ – НРП1/2 | |
… | … |
НРП N/2 – ОП2 | |
Следует привести таблицу распределения различных типов НРП, используемых на проектируемой линии. Для СП ИКМ-120 определяются НРП с устройствами служебной связи (УСС) и телемеханики и без УСС. Для СП ИКМ-480 определяются типы НРП в соответствии с приложением Б.
Таблица 7 – Распределение НРП на проектируемой линии
| ОП1-ПВ | ОП2-ПВ | ||
Тип НРП | | | | |
Порядковый номер НРП | | …………….. | | …………….. |
Количество НРП | | | | |
