Processing and Interpretation Methods of Ground-Penetrating Radar Data
Новые алгоритмы декодирования для высокоскоростных спутниковых каналов
New decoding algorithms for high-speed satellite channels
Отечественная иновационная платформа проектирования микросхем «мультикор» для создания систем цифровой обработки сигналов
1.3. Параметры передачи OFDM.
1.4. Скорость передачи данных, основные параметры
Дворкович В.П. Создание и внедрение систем радиовещания DRM+. Проблемы и перспективы. Телерадиовещание. №3, 2007
Подобный материал:
  1   2

Пленарные доклады


Пленарные доклады


МЕТОДЫ ОБРАБОТКИ И ИНТЕРПРЕТАЦИИ ДАННЫХ РАДИОЛОКАТОРОВ ПОДПОВЕРХНОСТНОГО ЗОНДИРОВАНИЯ

1Линников О.Н., 1,2Сосулин Ю.Г., 1Трусов В.Н., 1Юфряков Б.А.

1ЗАО «Научно-технический центр системного моделирования»

2Московский авиационный институт (технический университет)

Интерес к подповерхностной радиолокации особенно возрос в последнее десятилетие. Объясняется это расширением возможностей радиолокаторов подповерхностного зондирования (РЛПЗ) в силу совершенствования элементной базы и разработки эффективных методов цифровой обработки сигналов и интерпретации данных РЛПЗ. Этим методам и посвящен доклад.

Способы построения и характеристики РЛПЗ для обследования сред на различных глубинах (дальностях), разумеется, несколько различаются, однако методы обработки и интерпретации данных РЛПЗ разных типов имеют много общего. Необходимо отметить, что с момента появления первых РЛПЗ, пожалуй, наиболее трудной была и остаётся проблема интерпретации данных, зарегистрированных при зондировании различных сред. Эти трудности связаны с особенностями подповерхностной радиолокации: сильное затухание радиоволн в среде; неоднородность среды; неопределённость значения скорости распространения сигнала, отражение радиоволн от поверхности среды и их искривление при прохождении различных сред; искажение и неопределённость формы принимаемого сверхширокополосного (СШП) сигнала. Применение СШП сигналов при зондировании сред обусловлено необходимостью использования низкочастотного диапазона (для увеличения глубины проникновения радиоволн в среду), а также необходимостью расширения спектра сигнала (для обеспечения высокой разрешающей способности по направлению зондирования, т.е.по дальности). В качестве таких сигналов в подповерхностной радиолокации применяют короткие импульсы (нано- и пикосекундной длительности) а также непрерывные сигналы со ступенчатой частотной модуляцией.

В докладе рассматриваются методы обработки и интерпретации радиолокационных данных , эффективность которых исследовалась теоретически и экспериментально с помощью РЛПЗ малых дальностей серии «Дефектоскоп» [1,2], предназначенных для неразрушающего контроля различных строительных конструкций.

В процессе сбора данных антенный блок РЛПЗ [2] перемещается по шаблону координатной сетки, укрепленного на обследуемой поверхности. Оптоэлектронная система [2,7,9] запуска приёмо-передатчика обеспечивает точную привязку регистрируемых данных к шаблону. Зарегистрированный массив чисел называем пространством сигналов (кубом данных). Результаты обработки исходных данных отображаются в специальном пространстве интерпретации, оси которого имеют метрику расстояния.

К новым идеям, возникшим и реализованным в процессе нашей работы, относятся: точная координатная привязка регистрируемых данных и простота регистрации сигналов с ортогональными поляризациями [3-7]; минимальный состав эффективных методов интерпретации данных РЛПЗ [3-9]; использование цветовой гаммы не для описания амплитудных характеристик сигналов, а для отображения глубин залегания обнаруженных объектов [9]; цветовое проецирование обнаруженных объектов на грани параллелепипедов пространства сигналов [9]; применение фронтальных методов для интерпретации данных РЛПЗ и идентификации отражающих поверхностей объектов [8-10,17-20]; раздельное отображение пространства сигналов и пространства интерпретации с объединением поляризационных характеристик объектов в пространстве интерпретации [9]; формирование компьютерных образов типовых отражающих поверхностей с выделением наблюдаемой части объекта [10,12,15-20]; динамическая визуализация пространства интерпретации с программными средствами выделения отдельных объектов [3-6,9]; автоматизация процедур обнаружения и идентификации отражающих поверхностей скрытых объектов [13,14,17,18].

Трёхмерное отображение пространств сигналов и интерпретации осуществляется разными методами, включая метод плоских сечений и метод динамической пространственной визуализации [3-6,9]. В соответствии с первым методом формируются плоские сечения с произвольной ориентацией, устанавливаемой оператором. Такой способ целесообразно использовать при детальном анализе соответствующих пространств в интерактивном режиме. При этом предусмотрены следующие операции: регулировка яркости и контрастности соответствующих изображений; выбор шкал (отсчёты, наносекунды, сантиметры) и вида отображаемого сигнала (яркостное отображение сигналов, их модулей или их огибающих), а также измерение координат любой точки отображаемых сечений, фиксируемых курсором мыши. В пространстве сигналов реализованы следующие процедуры обработки данных: компенсация фоновой составляющей сигнала на выбранной глубине; подавление низкочастотной помехи на временных реализациях; коррекция затухания сигналов по глубине; обработка сигналов методом синтезирования апертуры; измерение скорости распространения сигнала в среде методом «подбора гиперболы» при наличии малоразмерных отражателей в зондируемом пространстве; интерактивное оценивание геометрических параметров цилиндрической отражающей поверхности при произвольной её ориентации; идентификация отражающих поверхностей следующих типов: плоская, цилиндрическая, сферическая, коническая.

Метод динамической пространственной визуализации основан на способах трёхмерной графики, реализуемой с помощью графической библиотеки OpenGL. Каждому элементу пространства интерпретации сопоставляются цвет, яркость и коэффициент прозрачности. Цветовое кодирование обеспечивает одновременное наблюдение радиолокационных изображений при разных (ортогональных) поляризациях зондирующего сигнала, а также наглядное отображение глубины залегания объектов. В результате пороговой обработки оператор наблюдает на экране дисплея пространственное изображение скрытых объектов, при этом оно может поворачиваться с заданной угловой скоростью. Наблюдая картину расположения объектов при разных ракурсах, оператор получает дополнительную информацию, благодаря которой снижаются ошибки в принятии решений об обнаружении и идентификации объектов.

Отмеченные выше процедуры интерактивного оценивания параметров и идентификации отражающих поверхностей выполняются c использованием построенных оператором фронтальных годографов, которые представляют собой поверхности первых вступлений сигналов, отражённых от обнаруженных объектов. Соответствующий метод обработки данных зондирования назван фронтальным методом интерпретации; различные варианты его использования изложены в работах [8-10,13, 15-20]. Этот метод базируется на доказанном в [8] положении, что при известной скорости распространения сигналов существует взаимно-однозначное соответствие между отражающими поверхностями объектов и фронтальными годографами, построенными на основе зарегистрированных результатов зондирования. Переход от фронтальных годографов к отражающим поверхностями в пространстве интерпретации выполняется поточечным миграционным преобразованием. Следует отметить, что при построении фронтальных годографов для участков с постоянной кривизной удаётся одновременно оценить скорость распространения сигналов и параметры отражающей поверхности [9,10,13,15-17,20].

При реализации фронтального метода интерпретации возникают следующие трудности: выделение фронтальных годографов связано со сложными задачами фиксации временных запаздываний первых вступлений отражённых сигналов; при реализации поточечных миграционных преобразований применяются дифференциальные операторы, которые обладают низкой помехоустойчивостью; при формировании пространства интерпретации получаем мало информации об обнаруженном объекте (регистрируется только небольшие отражающие участки соответствующих поверхностей). Эти трудности частично преодолеваются на основе использования априорной информации о зондируемой среде и обнаруживаемых объектах и обработки после определённой группировки выделенных точек куба данных.

С целью максимального упрощения работы оператора при обработке и интерпретации данных радиолокационного зондирования разработаны автоматизированные процедуры идентификации [13] локальных участков отражающих поверхностей вышеупомянутых типов. В качестве альтернативного метода обнаружения и измерения параметров цилиндрических объектов использовался подход с применением преобразования Хафа (Hough). Полученные результаты, изложенные в [14,17], свидетельствуют возможности автоматического обнаружения подповерхностных объектов; при этом требуются большие вычислительные ресурсы и пока что реализуется низкая точность оценки параметров.

Сфера применения РЛПЗ постоянно расширяется, охватывая другие области сверхширокополосной ближней радиолокации [11]. Среди новых приложений отметим проблему обнаружения людей за радиопрозрачными преградами (за стеной)[21,22]. Одноканальные импульсные РЛПЗ [22], обнаруживая человека за стеной, из-за низкой угловой разрешающей способности не могут определить его местоположение. Для этого, а также с целью повышения энергетического потенциала целесообразно использовать многоканальные радиолокаторы с антенной решеткой [23]. Если наряду с обнаружением движущегося объекта нужна его идентификация (движется за стеной человек или неживой объект), то целесообразно построение комбинированной системы с использованием импульсного и непрерывного зондирующих сигналов [24]. При этом обработка данных существенно усложняется.

На основе анализа результатов исследований в работе [11] приведены рекомендации по развитию некоторых направлений сверхширокополосной ближней радиолокации.

Литература

1. Линников О.Н., Сосулин Ю.Г., Андрюхин А.Н., Трусов В.Н., Суриков Б.С., Толмазов Б.Б. Радиолокатор подповерхностного зондирования “Дефектоскоп”. Радиотехника, 2002, №7, с. 45-50.

2. Андрюхин А.Н., Линников О.Н., Сухов А.Д., Трусов В.Н., Юфряков Б.А. Радиоинтроскоп. Патент РФ № 2256904. Опубликован 20.07.2005. Бюл. №20.

3. Линников О.Н., Сосулин Ю.Г., Толмазов Б.Б., Трусов В.Н., Юфряков Б.А. Цифровая обработка сигналов и изображений в импульсном радиолокаторе подповерхностного зондирования. 5-я Международная конференция и выставка «Цифровая обработка сигналов и её применение»,12-14марта,2003. Москва. Доклады-1, с.241-245.

4. Линников О.Н., Сосулин Ю.Г., Толмазов Б.Б., Трусов В.Н., Юфряков Б.А. Прием и обработка сигналов в импульсном радиолокаторе подповерхностного зондирования. Труды Всероссийской научной конференции "Сверхширокополосные сигналы в радиолокации, связи и аккустики". Муром, 1-3 июля 2003, с. 381-385.

5. Linnikov O.N., Sosulin Yu.G., Tolmazov B.B., Trusov V.N., Yufryakov B.A.. Pulse Surface-Penetrating Radar: Constructive Peculiariyies and Data Processing. Intern. Radar Symposium, Sept.30 – Okt.2, 2003, Dresden, Germany, pp. 307-312.

6. Линников О.Н., Сосулин Ю.Г., Толмазов Б.Б., Трусов В.Н., Юфряков Б.А. Обработка сигналов и изображений в импульсном радиолокаторе подповерхностного зондирования. Радиотехника и электроника, 2004, №7 , с. 824-839.

7. Andryukhin A.N, Linnikov O.N., Trusov V.N.,Yufryakov B.A., V.Yu.Bodrov V.Yu., Sosulin Yu.G.. Pulse GPR with optoelectronic sensor. Tenth Intern. Conference on Ground Penetrating Radar, June 21-24, 2004,  Delft, The Netherlands, pp. 187-190.

8. Юфряков Б.А.,Суриков Б.С., Сосулин Ю.Г.,О.Н. Линников О.Н. Метод интерпретации данных радиолокаторов подповерхностного зондирования. Радиотехника и электроника, 2004, №12,с.1436-1451.

9. Бодров В.Ю., Линников О.Н., Сосулин Ю.Г., Трусов В.Н., Юфряков Б.А. Импульсные радиолокаторы подповерхностного зондирования для диагностики строительных конструкций. Гл. 5 коллективной монографии «Вопросы подповерхностной радиолокации». Под ред. А.Ю. Гринева. М.: Радиотехника, 2005, с. 102-146.

10. Sosulin Yu.G., Linnikov O.N.,Yufryakov B.A., Bodrov V.Yu.Interpretation of Ground-Penetrating Radar Data when Probing Cylinder Objects with Unknown Parameters. Intern. Radar Symposium Proceedings, 06-08 September 2005, Berlin, Germany, pp. 563-567.

11. Линников О.Н.,Сосулин Ю.Г., Суворов В.И., Трусов В.Н., Юфряков Б.А. “Особенности сверхширокополосной ближней радиолокации”. Труды 2-й Всероссийской научн. конф. «Сверхширокополосные сигналы в радиолокации, связи и акустики», Муром, 4-7 июля 2006, с. 420-424.

12. Юфряков Б.А., Линников О.Н. О роли алгоритмов пространственно-временной обработки сигналов сверхширокополосной ближней радиолокации. Труды 2-й Всероссийской научн. конф. «Сверхширокополосные сигналы в радиолокации, связи и аккустики", Муром, 4-7 июля 2006, с. 379-383.

13. Yufryakov Б.А., V.I.Souvorov, Linnikov O.N. Modeling of Automatic Procedure of Curvilinear Surfaces Parameters Measurement. 11th Intern. Conference on Ground Penetrating Radar, June 19-22, 2006, Columbus Ohio.

14. Сосулин Ю.Г., С.А. Якунин. Автоматизация обнаружения объектов в подповерхностной радиолокации. Сб. докладов Юбилейной конференции “Инновации в радиотехнических информационно-телекоммуникационных технологиях”, Москва, 2006, ч. 1, с. 119-127.

15. Sosulin Yu.G., Linnikov O.N., Yufryakov B.A., Bodrov V.Yu. Interactive Methods of Object Surfaces Identification by Using GPR Data. Intern. Radar Symposium Proceedings, 05-07 September 2007, Cologne, Germany, pp. 641-645.

16. Суворов В.И., Юфряков Б.А., Линников О.Н. Измерение геометрических параметров конических поверхностей в сверхширокополосной ближней радиолокации. Труды 2-й Международной конференции «Акустические и радиолокационные методы измерений и обработки информации". Суздаль, 25-27 сентября, 2007, с.73-77.

17. Юфряков Б.А., Суворов В.И., Линников О.Н. Оценивание параметров горизонтальных цилиндров с помощью бистатического радиолокатора подповерхностного зондирования. Труды 2-й Международной конференции «Акустические и радиолокационные методы измерений и обработки информации". Суздаль, 25-27 сентября 2007, с. 68-72.

18. Юфряков Б.А., Суворов В.И., Линников О.Н. Фронтальные методы интерпретации и идентификации отражающих поверхностей в ближней сверхширокополосной радиолокации. Сб. докладов Юбилейной конференции «Инновации в радиотехнических информационно-телекоммуникационных технологиях», Москва, 2006, ч. 1, с. 128-138.

19. Юфряков Б.А., Суриков Б.С., Линников О.Н. Применение фронтальных годографов при интерпретации данных радиолокаторов подповерхностного зондирования. Разведка и охрана недр, 2004, № 12, с.20-24.

20. Юфряков Б.А., Линников О.Н. Интерактивная обработка данных радиолокаторов при обнаружении цилиндрических объектов. Разведка и охрана недр, 2005, № 12, с.10-15.

21. Бугаёв А.С., Васильев И.А., Ивашов С.И., Разевиг В.В., Шейко А.П.. Обнаружение и дистанционная диагностика людей за препятствиями с помощью РЛС. Радиотехника, №7, 2003, с. 42-47.

22. Линников О.Н., Сосулин Ю.Г., Трусов В.Н.,Черемушкин П.В. Эффект переотражения сигналов при радиолокационном наблюдении сквозь стену движущихся людей. 2-я Всеросcийская научн. конф. «Сверхширокополосные сигналы в радиолокации, связи и акустике». Муром, 4-7 июля 2006, с.257-260.

23. Сосулин Ю.Г.,Трусов В.Н.,Черемушкин П.В. Обнаружение человека за стеной многоканальным радиолокатором. 9-я Международная конференция и выставка «Цифровая обработка сигналов и её применение»,2007. Москва . Вып. IX-1, с. 205-207.

24. Гудзь А.Г., Сосулин Ю.Г. Радиолокационная система обнаружения и определения местоположения людей за преградой. В сборнике «Обеспечение качества на всех этапах жизненного цикла изделия». Под ред. Б.В. Бойцова и Ю.Ю.Комарова. М.:Изд-во МАИ-ПРИНТ, 2008, с.248-255.


Processing and Interpretation Methods of Ground-Penetrating Radar Data

1Linnikov O., 1,2Sosulin Yu., 1Trusov V., 1Yufryakov B.

1Scientific and Technical Centre of System Modeling

2Moscow Aviation Institute

Abstract. In this report effective methods of processing and interpretation of ground-penetrating radar data are presented. This methods are realized in software of GPR «Defectoscope» which are intend for nondestructive inspection of building construction.




НОВЫЕ АЛГОРИТМЫ ДЕКОДИРОВАНИЯ ДЛЯ ВЫСОКОСКОРОСТНЫХ СПУТНИКОВЫХ КАНАЛОВ

Зубарев Ю.Б.1, Золотарёв В.В.2, Овечкин Г.В.3

1МНИТИ, 2ИКИ РАН, 3РГРТУ

Развитие систем спутниковой, космической и других видов связи определяется быстрым прогрессом в создании всё более эффективных методов декодирования двоичных кодов, позволяющих реализовать эффективное исправление возникающих при передаче ошибок, что и обеспечивает более полное использование ёмкости весьма дорогих каналов цифровой связи. В докладе рассмотрены основные известные методы декодирования турбо и низкоплотностных (LDPC) кодов для кодовой скорости R~1/2, а также многопороговые декодеры (МПД) [1-3], алгоритмы, позволяющие реализовать быстродействующие декодеры этого типа при большой энергетической эффективности.

Как хорошо известно, получение больших уровней помехоустойчивости всегда связано с применением довольно длинных кодов. На рис.1 представлены нижние оценки средней вероятности ошибки декодирования блоковых кодов в ДСК без памяти при R = 1/2 и разных длинах n этих кодов [1]. Как видно из представленных кривых, для получения действительно небольших вероятностей ошибки декодирования следует выбирать весьма высокие значения n. В противном случае достижение хорошей достоверности передачи при вероятности ошибки в ДСК p0 ≲ 0.11, т.е. когда R ≲ C в этом примере канала типа ДСК, окажется невозможным.

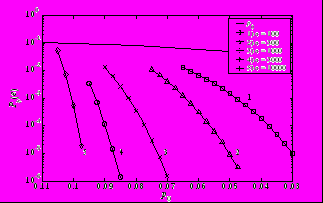

Рис.1

Как следует из представленных графиков, даже при n ~ 10000 битов вероятности ошибки канала p0, при которых гипотетический наилучший переборный декодер мог бы обеспечить достаточно малые вероятности ошибки принятия решений относительно вида переданного блока, меньше, чем p0 = 0.1. А это примерно ещё на 0.4 дБ меньше по уровню шума канала, чем разрешает граница R = C. Таким образом, даже представленные нижние оценки для вероятности ошибки декодера, полученные из известных границ сферической упаковки, показывают, что очень эффективные системы кодирования должны использовать и весьма длинные коды с n ~ 105107. Это обстоятельство дополнительно подчёркивает, что применяемые в технике связи алгоритмы коррекции ошибок должны быть максимально упрощены, поскольку только в этом случае окажется возможным действительно достаточно быстро и эффективно декодировать очень длинные коды.

При переходе к мягким модемам указанные нижние оценки характеристик декодирования и реальные возможности конкретных оптимальных методов декодирования улучшаются в области больших шумов канала примерно на 1.6 дБ.

Рассмотрим основные достигнутые за рубежом результаты, относящиеся к декодированию низкоплотностных и турбо кодов.

Турбо коды нашли применение в стандарте широковещательного видео первого поколения DVB-S [4]. В данном стандарте описаны так называемые duo-binary турбо коды, работающие сразу с парами битов. Характеристики декодера duo-binary турбо кода с кодовой скоростью 1/2 и длиной блока 848 и 3008 битов в канале с AWGN и BPSK представлены на рис. 2 кривыми «DVB-S turbo (n=848) MLM» и «DVB-S turbo (n=3008) MLM» [5]. При декодировании выполнялось 8 итераций, на которых для декодирования составляющих кодов использовался max-log-MAP алгоритм. Из графиков видно, что данные коды способен работать на расстоянии примерно в 2.4 дБ и 1.6 дБ от пропускной способности канала при Pb=10–6. Для данных турбо кодов существуют аппаратно реализованные кодеки, например, кодек компании iCODING, поддерживающий длины блока до 256 байт и способный работать со скоростью до 45 Мбит/с при реализации на ASIC и до 15 Мбит/с при реализации на FPGA VirtexTM-II [6].

На рис. 2 кривой «LDPC (n=10000000) SP» показаны характеристики очень длинного LDPC кода длиной 107 битов [7]. При декодировании выполнялось до 2000 итераций sum-product алгоритма декодирования. Отметим, что данный код способен работать всего в 0.04 дБ от пропускной способности канала при Pb=10–6, хотя, конечно, его реализация будет слишком сложна для практического применения.

Характеристики рекомендуемых в стандарте для широковещательного видео второго поколения DVB-S2 [8] LDPC кодов длиной 16200 и 64800 битов при кодовой скорости 1/2 представлены на рис. 2 кривыми «DVB-S2 LDPC(n=16200) SP» и «DVB-S2 LDPC(n=64800) SP» [5]. При декодировании выполнялось до 50 итераций sum-product алгоритма декодирования. Видно, что такие коды работают примерно в 0.7 и 0.9 дБ от пропускной способности канала при Pb=10–6. Характеристики декодера LDPC кода длиной n=16200 при использовании более простого min-sum алгоритма декодирования показаны кривой «DVB-S2 LDPC(n=16200) MS». Такой декодер показывает сопоставимую с турбо кодами эффективность при несколько меньшей сложности исполнения. Для LDPC кодов стандарта DVB-S2 существуют аппаратно реализованные кодеки, например ASIC кодек компании AHA, способный работать со скоростью до 155 Мбит/с [9].

При использовании многопорогового декодирования (МПД) [1-3] возможно получение энергетического выигрыша кодирования, сопоставимого с результатами, достигаемыми на основе других методов, при вычислительных затратах в МПД, которые в ряде случаев оказываются на 2 порядка меньшими по числу операций, чем у других алгоритмов. Это позволяет создавать быстрые декодеры класса МПД, которые на обычных ПК осуществляют декодирование на скоростях 5÷15 Мбит/с при большом уровне шума в канале.

Реализация МПД на серийных ПЛИС Xilinx и Altera позволила достичь информационных скоростей передачи при большом уровне шума более 1 Гб/с [3]. Это стало возможным после модификации этого алгоритма, в результате которой его производительность стала определяться только максимальными скоростями продвижения данных по регистрам сдвига, реализованных в ПЛИС. Тем самым были сняты практические все ограничения на скорость декодирования в любой аппаратуре помехоустойчивого кодирования, в том числе и для систем дистанционного зондирования Земли (ДЗЗ). Для других методов достижение подобных результатов является весьма трудной задачей.



Рис.2.



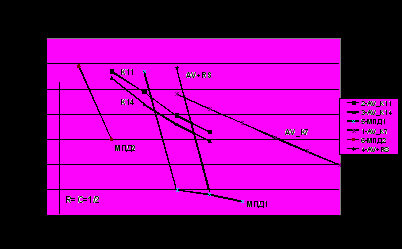

Рис.3

Вместе с тем полезно заметить, что быстрое увеличение производительности всех узлов микроэлектроники позволяет реализовать на новом уровне эффективности и уже классические схемы, например, алгоритм Витерби (АВ) для более длинных кодов. На рис.3 представлены характеристики АВ для K=7 (стандартный код), 11 и 14, а также каскадной схемы АВ+РС (K=7, код Рида-Соломона длины 256 с кодовой скоростью R=7/8). Как следует из представленных данных, весьма простыми методами на базе более длинных кодов можно улучшить энергетические характеристики АВ примерно на 1 дБ, в том числе и для каскадной схемы. Код Рида-Соломона в этой схеме можно заменить более длинными недвоичными кодами и применить для них QМПД [10,11]. Дополнительный прирост ЭВК при переходе к QМПД будет в этом случае несколько менее 1 дБ.

Характеристики многопороговых алгоритмов представлены первой кривой МПД1 декодера на скорость 1 Гб/с, который планируется применить для марсианского проекта. Вторая кривая МПД2 соответствует оценке характеристик декодирования длинного кода для новой системы ДЗЗ. В настоящее время завершаются работы по созданию для этого кода высокоскоростного декодера и по его включению в эффективную каскадную схему.

Таким образом, алгоритмы МПД могут успешно применяться в любых высокоско-ростных каналах, где они простейшими способами обеспечивают высокие энергетические характеристики кодирования.

Дополнительная информация об МПД разных классов – на специализированном тематическом двуязычном веб-сайте ИКИ РАН ссылка скрыта .

С этого же ресурса можно переписать демопрограммы рассмотренных выше алгоритмов декодирования и ряда других методов исправления ошибок в каналах с большим уровнем шума. Программы сопровождаются инструкциями по их использованию и позволяют рассматривать возможности многих методов декодирования при разных параметрах кодов и каналов.

Исследования велись при финансовой поддержке РФФИ по гранту №08-07-00078.

Литература
  1. Золотарёв В.В. Теория и алгоритмы многопорогового декодирования. –Под редакцией члена-корреспондента РАН Ю.Б.Зубарева. «Москва, Радио и связь», «Горячая линия - Телеком», 2006, 270 с.
  2. V.V.Zolotarev, S.V.Averin, I.V.Chulkov. Optimum Decoding Characteristics Achievement on the Basis of Multithreshold Algorithms. –- 9-th ISCTA’07, July, UK, Ambleside, 2007.
  3. Золотарёв В.В., Овечкин Г.В. Помехоустойчивое кодирование. Методы и алгоритмы. Справочник. "Горячая линия - Телеком", Москва, 2004, 124 с.
  4. European Telecommunications Standards Institute. Digital video broadcasting (DVB); interaction channel for satellite distribution systems. ETSI EN 301 790 V1.2.2, (12-2000) 2000.
  5. Valenti M.C., Cheng S., Iyer Seshadri R. Digital video broadcasting // Chapter 12 of Turbo Code Applications: A Journey from a Paper to Realization, Springer, 2005.
  6. Product Brief. S2002. DVB-RCS Compliant Turbo Encoder/Decoder. 2001.
  7. On the Design of Low-Density Parity-Check Codes within 0.0045 dB of the Shannon Limit // IEEE Comm. Letters. 2001. vol. 5, no. 2, pp. 58-60.
  8. European Telecommunications Standards Institute. Digital video broadcasting (DVB) second generation framing structure, channel coding and modulation systems for broadcasting, interactive services, news gathering and other broadband satellite applications. DRAFT EN 302 307 (v. 1.1.2 06.2006).
  9. Product Brief. AHA4702. DVB-S2 Compliant LDPC/BCH Forward Error Correction (FEC) Decoder Core. 2006.
  10. Зубарев Ю.Б., Золотарёв В.В., Овечкин Г.В. Обзор методов помехоустойчивого кодирования с использованием многопороговых декодеров. - «Цифровая обработка сигналов», М., 2008, № 1, с.2 -11.
  11. Зубарев Ю.Б., Золотарёв В.В. Каскадные схемы декодирования для баз данных на основе МПД. - В сб.: «10 Международная конференция «Цифровая обработка сигналов и её приложения- DSPA-08», Пленарный доклад, М., 2008.


NEW DECODING ALGORITHMS FOR HIGH-SPEED SATELLITE CHANNELS

Zubarev Yu.1, Zolotarev V.2, Ovechkin G.3

1MNITI, 2SRI RAS, 3RGRTU

Development of systems satellite, space and other kinds of communication is defined by a rapid progress in creation of more and more effective methods of decoding of the binary codes, allowing to realize effective correction of errors arising by transfer, as provides fuller use of capacity of rather expensive channels of digital communication. In the report the basic known methods of decoding of a turbo and LDPC codes for code rate R~1/2, and also multithreshold decoders (MTD) [1-3] are considered, the algorithms, allowing to realize high-speed decoders of this type at the big power efficiency. Apparently, for really small of decoding error probabilities it is necessary to choose rather high code length n.

Very effective coding systems must use and rather long codes with n ~ 105107. This circumstance in addition underlines, that communications applied in the technician algorithms of errors correction should be as much as possible simplified, as only in this case it will appear possible really quickly enough and effectively to decode very long codes.

Turbo codes have found application in the standard of digital video broadcasting of first generation DVB-S [4]. In the given standard the codes working at once with pair of bits are described so-called duo-binary turbo code. Decoder characteristics duo-binary turbo code with code rate 1/2 and code length of 848 and 3008 bits over the channel with AWGN and BPSK are presented on fig. 2 by curves «DVB-S turbo (n=848) MLM» and «DVB-S turbo (n=3008) MLM» [5]. At decoding 8 iterations on which for decoding of constituent codes it was used max-log-MAP algorithm were carried out. It is clear, that the given codes it is capable to work at the distance approximately in 2.4 dB and 1.6 dB from of the channel capacity at Pb=10-6. For the DVB-S turbo codes exist it is hardware the realized codecs, for example, the company iCODING codec, supporting code lengths up to 256 bytes and capable to work with a speed to 45 Mbit/s at ASIC implementation and to 15 Mbit/with at FPGA VirtexTM-II implementation [3].

On fig. 2 curve «LDPC (n=10000000) SP» is shown performance for very long LDPC code with code length of 107 bits [7]. At decoding about 2000 iterations sum-product algorithm of decoding were carried out. We will notice, that the given code is capable to work all at 0.04 dB from the channel capacity at Pb=10-6 though, of course, its realization will be too complex for practical application.

Characteristics recommended in the next generation standard for digital video broadcasting DVB-S2 [6] LDPC codes with code length of 16200 and 64800 bits and code rate 1/2 are presented on fig. 2 by curves «DVB-S2 LDPC (n=16200) SP» and «DVB-S2 LDPC (n=64800) SP» [5]. For DVB-S2 LDPC codes exist it is hardware the realized codecs, for example AHA 4702 codec [9], capable to work with a speed 155 Mbit/s.

Multithreshold decoding [1-3] allows to create fast decoders of class MTD which on usual personal computers carry out decoding on speeds 5-15 Mbit/s at the high noise level in the channel. Realization MTD at Xilinx and Altera [3] has allowed to reach information transmission speeds at the high noise level more than 1 Gbit/s for systems of remote sounding of the Earth (RES). For other methods achievement of similar results is rather difficult problem.

Characteristics of multithreshold algorithms are presented by first curve «МПД1» of the decoder with the speed 1 Gbit/s which was planned to apply to the Space project. Second curve «МПД2» corresponds to an estimation of long code decoding characteristics for new system RES. Works on creation the high-speed decoder for this code are almost ended.

The additional information about different classes of MTD is presented at specialized thematic bilingual web-site SRI RAS www.mtdbest.iki.rssi.ru.




ОТЕЧЕСТВЕННАЯ ИНОВАЦИОННАЯ ПЛАТФОРМА ПРОЕКТИРОВАНИЯ МИКРОСХЕМ «МУЛЬТИКОР» ДЛЯ СОЗДАНИЯ СИСТЕМ ЦИФРОВОЙ ОБРАБОТКИ СИГНАЛОВ

Солохина Т.В.

ГУП НПЦ «Электронные вычислительно-информационные системы» (ГУП НПЦ «ЭЛВИС»)

а/я 19, Зеленоград, г. Москва, Россия 124460, Т. +7-495-913-3188. tanya@elnet.msk.ru. .ru
  1. Потребительские свойства современных систем ЦОС в самых различных областях применений во многом определяются элементной базой, на основе которой эти системы создаются. Кроме того, необходимость постоянного обновления систем ЦОС на рынке предъявляет требование и к обновлению элементной базы. Наиболее чувствителен к этому потребительский рынок электроники, где полная сменяемость микросхем происходит приблизительно каждые два года.
  2. Фирмы, являющиеся мировыми лидерами в области разработки микросхем для систем ЦОС (TI, ADI), обладают этой способностью – быстрого насыщения спроса на рынке микросхем. Их мобильность в удовлетворении этой потребности базируется на так называемой платформе проектирования микросхем, интегрирующей в своей основе весь накопленный опыт предыдущего проектирования: IP-библиотеки ядер и успешные проекты микросхем с их использованием, инструментальные средства, прикладные технологии, референс – проекты систем ЦОС и т.д.
  3. Отечественная инновационная платформа проектирования микросхем «МУЛЬТИКОР», разработанная в НПЦ «ЭЛВИС» не только является основой для обеспечения систем ЦОС микросхемами, которые могут быть созданы в течение нескольких месяцев, но и обладает рядом конкурентных свойств, обусловленных базовыми принципами платформы. Среди них:

  • Программируемость при программном коде до 8-10 раз короче, чем для ADI и TI, и мощных инструментальных средствах - (MCStudio™).
  • Сквозной параллелизм, масштабируемость и реконфигурируемость на уровне чипа и системы;
  • Использование новых линков с пакетной передачей информации (SpaceWire и sRIO);
  • Многопроцессорность (многоядерность) в пределах микросхемы (nRISC + kDSP) и системы;
  • Использовании только коммерческих КМОП – технологий, даже для РЧ - и RadHard микросхем
  • Мировой уровень характеристик ИМС (десятки млрд. оп./c для технологии уровня 0.13-мкм);
  • 5-месячный маршрут проектирования на базе собственных IP –библиотек и изготовление на зарубежных и - в ближайшей перспективе – отечественных фабриках: «АНГСТРЕМ-Т» и «МИКРОН – Ситроникс»;
  • Верификация решений платформы, как на кремнии, так и в ряде систем и технологий ЦОС.

Таким образом, в докладе рассмотрены основные аспекты платформы «МУЛЬТИКОР»: от уровня IP-библиотек до базовых серий микросхем и систем ЦОС на их основе.

Кроме того, исследован один из основных принципов построения архитектуры СБИС многоядерной серии "Мультикор” на основе рассмотренной платформы – принцип сквозной иерархической параллельности, реализация которого в СБИС серии и в системах на ее основе обеспечивает масштабируемую пиковую производительность при обработке сигналов и изображений.

Классифицированы и рассмотрены основные уровни параллелизма: от уровня параллельности операционных устройств в пределах одного ядра СБИС до уровня многопроцессорных систем на базе современных технологий пакетной передачи информации типа RapidIO и SpaceWire, реализуемых в серии «Мультикор».

Литература

  1. Александров Ю.Н., Беляев А.А., Глушков А.В., Грибов Ю.Н., Никольский А.В., Петричкович Я.Я., Солохина Т.В. Новая отечественная платформа СБИС «МУЛЬТИКОР» для высокоточной скоростной обработки информации и управления объектами // Цифровая обработка сигналов. – № 3. – 2001. – С.15-19.
  2. Солохина Т., Александров Ю., Петричкович Я. Сигнальные контроллеры компании Элвис: первая линейка отечественных DSP // ЭЛЕКТРОНИКА: НТБ. – 2005. – №7.– С.70-77.




Цифровые методы повышения эффективности использования

ОВЧ диапазона частот

Дворкович В.П., Дворкович А.В., Иртюга В.А.

ФГУП ГРЧЦ
