5.Кольцевая топология – данные передаются от одного компьютера к другому, сеть не разорвана (замкнута).

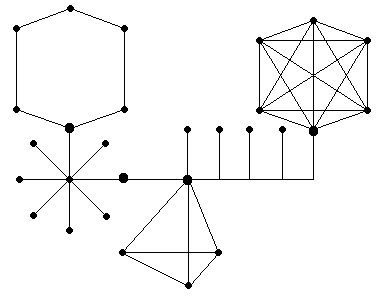

6. Смешанная топология – связь компьютеров осуществляется хаотически, по разным ранее перечисленным топологиям.


















КП. 230106. ДО. 2010
5






















Изм.
Лист
№ докум.
Подпись
Дата

1. Методика проектирования компьютерной сети


1.1. Уточнение и анализ технического задания

Перед началом разработки проекта компьютерной сети организации необходимо собрать, уточнить и систематизировать информацию о задачах, для, решения которых создается сеть: о планировке зданий в которых размещается организация; об имеющемся у организации оборудовании и кабельной системе, которые можно использовать для создания сети; о программах, с которыми необходимо обеспечить совместимость.


Возможными задачами, для решения которых может создаваться сеть, являются:
  • Доступ пользователей сети к Интернет;
  • Использование электронной почты;
  • Использование службы мгновенного обмена сообщениями (ICQ);
  • Организация централизованного или распределенного хранилища данных (базы данных);
  • Доступ к сетевым принтерам;
  • Публикация данных на web-сайте;
  • Централизованная защита данных, в том числе обновление антивирусных баз на компьютерах пользователей;
  • Централизованная или распределенная обработка данных;
  • Внедрение на предприятии систем автоматизированного; управления, учета и документооборота с централизованной или распределенной базой данных;
  • Доступ удаленных пользователей к ресурсам локальной базы данных;


При составлении плана здания необходимо отразить на нем размеры помещений, в которых будут расположены компьютерные сети; расположение лестничных пролетов и межэтажных кабельных каналов.

В случае если у организации уже имеется сетевая инфраструктура, то на плане показывают имеющуюся кабельную систему и расположение активного сетевого оборудования (концентраторов и коммутаторов).

Также при уточнении технического задания уточняется список прикладных программ, с которыми необходимо обеспечить совместимость сети.

На этапе анализа технического задания формулируются общие подходы к построению сети: на основе, каких стеков протоколов будет проектироваться сеть, сколько потребуется серверов, потребуются ли для построения сети услуги сторонних организаций и каких именно.

При разработке проекта сети следует по возможности выбирать более экономичные решения, удовлетворяющие поставленным в задании требованиям.
