КП. 230106. ДО. 2010

25

Изм.

Лист

№ докум.

Подпись

Дата

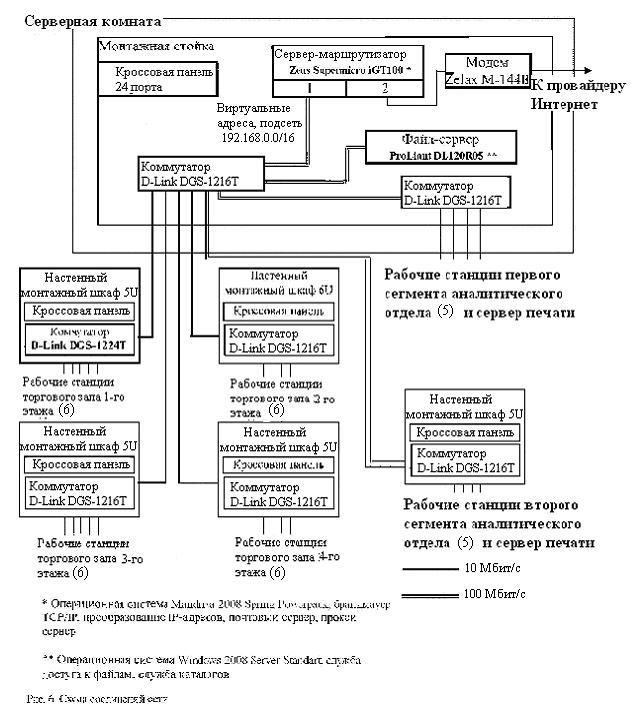

1.6. Схема сети и спецификация на оборудование По результатам выбора оборудования (п. 1.5.1 - 1.5.5) может быть составлена спецификация и схема соединений сети, являющиеся результатами проекта. Логическая схема компьютерной сети приведена на рис. 6. Спецификация на оборудование приведена в таблице 6. Таблица 6

КП. 230106. ДО. 2010

26

Изм.

Лист

№ докум.

Подпись

Дата

Спецификация на оборудование Наименование Характеристики Цена, рублей Кол-во Стои-мость Источ­ник данных 1. Серверы 1.1 Сервер -маршрутизатор USN Zeus Supermicro iGT100 См. табл. 3. 30869 1 30869 1 1.2 Файл-сервер ProLiant DL120R05 См. табл. 5. 28096 1 28096 1 2. Программное обеспечение 2.1 Mandriva 2008 Spring Powerpack 2990 1 2990 2 2.2 Microsoft Windows 2008 Server Standart 1590 1 1590 3 3. Модем 3.1 Zelax М-144B IDSL, интерфейс Ethernet 11866 1 11866 2 4. Сетевые принтеры 4.1 HP LaserJet P2015 DN Лазерный, черно/белый, А4, 26 стр/мин 17777 2 35554 1 5. Активное сетевое оборудование 5.1 D-Link DGS-1216T 16 портов, монтируется в стойку, 7297 1 7297 1 5.2 D-Link DGS-1224T 24 портов, монтируется в стойку 9979 6 39916 1 6. Пассивное сетевое оборудование 6.1 Напольный монтажный шкаф TWT-CBE-21U 21 UNIT 19" 600x800 16184 1 16184 1 6.2 Настенный монтажный шкаф TWT-CBW2-6U 6 UNIT, 19" 600x450 4321 5 21605 1 6.3 Кроссовая панель 24 порта 2142 6 12852 4 7. Кабель и коммутационные элементы 7.1 Розетка RJ-45 51 89 4536 4 7.2 Кабель соединительный UTP, кат. 5, 3 м. 68 73 4964 4 7.3 Кабель UTP, кат. 5 10 3451 34510 4 ВСЕГО 252829 ПРИЛОЖЕНИЕ 1 Источники данных: 1- фирма «Импульс-С», 2. См. сайт производителя, 3. Компания «Эльф», 4. Магазин «Совместные технологии».

КП. 230106. ДО. 2010

27

Изм.

Лист

№ докум.

Подпись

Дата

Производители и поставщики сетевого оборудования и программного обеспечения Вид оборудования (программного обеспечения) Ведущие производители Серверы IBM, HP, Sun, Toshiba, VIST, Klondike Маршрутизаторы Cisco, D-Link Коммутаторы третьего уровня Compex, 3Com, Cisco Аппаратные решения для виртуальных частных сетей Cisco, Assured-digital, Avaya, NetScreen, 3Com, Nokia Активное сетевое оборудование (концентраторы, коммутаторы) Ethernet 3Com, D-Link, HP, Edimax Пассивное сетевое оборудование Legrand, AMP. Klondike Сетевые адаптеры Ethernet 3Com, D-Link, Acorp Сетевое оборудование (не Ethernet) Iola Кабельные и xDSL модемы Zelax, Patton Electronics Модемы для телефонных линий 3Com, Zyxel Сетевые принтеры HP, Cannon, Epson Серверные операционные системы Microsoft, Sun Антивирусы для серверов электронной почты Лаборатория Касперского. Диалог-наука Программные сетевые фильтры (брандмауэры) Symantec, Microsoft Программные решения для виртуальных частных сетей Data Fellows (F-secure), Microsoft Серверы удаленного доступа Lucent, Patton Electronics, Cisco, 3Com

КП. 230106. ДО. 2010

28

Изм.

Лист

№ докум.

Подпись

Дата

2. Схема компьютерной сети.

КП. 230106. ДО. 2010

Изм.

Лист

№ докум.

Подпись

Дата

Разраб.

В.В.Вилежанинов

Схема компьютерной сети

Литера

Лист

Листов

Провер.

В.В.Гузей

у

29

30

СЦБТ гр.ТО-31

3. Список литературы

• Олифер В.Г., Олифер Н. А. Компьютерные сети. Принципы, технологии, протоколы. - СПб.: Издательство «Питер», 2000. - 672 с: ил.

• Олифер В.Г., Олифер Н.А. Высокоскоростные технологии ЛВС.- nis.nnov.su/nets/lvs/contents.shtml

• Сетевое оборудование IOLANET. - com/comm/iola.phpl

• IOLA: решение для сетей. - com

• Типовые схемы организации связи с применением модемов nov.su/mairb/?id=339

• Технологии DSL. - ru/dsl.php

• Брандмауэр, или запирайте вашу дверь. // Сети, №2, 1997, С. 88-99. - SCURITY/88.txt

• Вэк Д. Карнахан Л. Содержание сети вашей организации в безопасности при работе с Интернетом (Введение в межсетевые экраны (брандмауэры)).- c.ru/cf/interret/nist/index.shtml

• Лошин П. Преобразование сетевых адресов (NAT). // Computerworld, №10, 2001, С. 33-41. - osp.ru/cw/2001/10/033 O.php

• Снайдер Дж. Как построить VPN.// Сети, №3, 1998, С. 106-111. - u/nets/1998/33/106.php

• Лукин В. Обзор устройств VPN начального уровня - corn/commApnl.shtml

• Лукин В. Гигабитные шлюзы VPN - краткий обзор.- com/commApn2.shtrnl

• Снайдер Дж. VPN: поделенный рынок.// Сети, №11, 1999., С. 18-30. - u/nets/1999/ll/18.php

• С. Юдицкий, В. Подлазов, В. Борисенко. "Узкие места" в локальных сетях.// LAN/Журнал сетевых решений, №11, 1998, С. 81-94. .ru/lan/1998/O 3/81.php
