Лекции: «Сети ЭВМ и средства телекоммуникаций»
Лектор: Губарев Виталий Александрович
2006 год
Литература:
1. Олиферы. Компьютерные сети
2. Кульгин Максим. Технологии корпоративных сетей. Энциклопедия. 2000
3. Гук Михаил «Аппаратные средства локальных сетей». 2002
4. Танненбаун. Компьютерные сети. 4-е изд. 2003
5. Олиферы. Сетевые ОС.2001
6. Медведовский и Ко. «Атака на Internet». 2000
Лекция 1. 05/09/06
Тема: «Классификация ВС. Основные принципы построения сетей»
Компьютерная сеть- это территориально распределенная система коллективного пользования вычислительными ресурсами, обеспечивающая повышенную эффективность при решении сложных вычислительных задач.
Метгаф Боб Ethernet Xerar
Б
огг ДавидсОсновные организации по станадартам:
1. Международный союз телекоммуникаций.
ITU – International Telecommunication Union
(до 1993 года назывался МККТ (CCITT фр.) )
- ITU-T – стандартизация ВС и СТК
- ITU-R – стандартизация радиосвязи
- ITU-D – сектор развития
2. Международная организация по стандартам
ISO – International Organization for Standardization
3. Институт инженеров по электронике и радиотехнике
IEEE – Institute of Electrical and Electronics Engineer
->Комитет 802.
802.X – стандарты построения локальных сетей, в частности Ethernet
802.1 – Общее определение. Связь с моделью ISO
802.2 – логические процедуры передачи кадров и связь с сетевым уровнем.
КЛАССИФИКАЦИЯ ВС
ВС:
- локальные вычислительные сети, ЛВС, LAN
- глобальные вычислительные сети, ГВС, WAN
- сети беспроводной цифровой связи
ЛВС
- стационарные
- мобильные
- беспроводные
ЛВС-это совокупности территориально распределенных компьютеров, объединенных разделяемой средой передачи данных и использующих эту среду определенным методом доступа к ней.
Отличительными признаками ЛВС являются наличие сети разделенной среды передачи данных и наличие методов доступа к этой среде.
Стационарные ЛВС:
- Ethernet 801.3 10Mбит/с
- Fast Ethernet 801.3u 100Мбит/с
- Giga Ethernet 801.3ab 1000Мбит/с
-Token Ring
-FDDI
М
Базовый коммутатор
обильные ЛВС – локальная сеть, средой передачи данных которой является технология сотовой радиосвязи, компьютерное оборудование – переносное.
Существуют сл. Стандарты:
8
02.11а 54Мбит/с8
ГВС
02.11d 8
02.11b 11Мбит/с – Мобильный Ethernet ПК
Беспроводные ЛВС – это сети, использующие беспроводной интерфейс системного блока с периферийным оборудованием
802.16
ГВС
ГВС – это территориально распределенная совокупность средств вычислительной техники и телекоммуникаций, объединенных системой передачи данных (магистралью)
Отличительными признаками является – использование соединений между узлами сети типа «точка-точка» и наличие механизма управления потоком данных – трафиком.
Существует сл. Понятие – широковещательные сети – это сети построенные на технологиях обеспечения непосредственного адресования данных от узла всем остальным узлам сети или группе узлов.
Нешироковещательные сети – сети, технологии которых обеспечивают передачу от абонента только одному адресату. Для обеспечения передачи данных группе применяется прием, называемый «введение в сеть сервера широковещательных сообщений»
Сервер – узел сети, выполняющий к.-л. Функцию (прием и выдача данных по запросам, разрешение адресов и тп для всех узлов сети).
Типичными представителями ГВС являются
1. Сети X.25
2. ISDN – Integrated Service Digital Network
3. Frame relay
4. ATM
Сети беспроводные цифровой связи
Сети беспроводные цифровой связи – это последний этап развития телефонной связи, состыкованный с миниатюрным ПК, имеющим ЖК дисплей и встроенный микроброузер.
PDA – Personal Digital Assistant
GSM – Global System for Mobile Communication
GPRS – General Packet Radio Service
Лекция 2. 12/09/06
Тема: «Топология ВС. Обобщенная модель ВС. Основные принципы построения ВС. Требования к сети»
Топология ВС- это графическое начертание соединений между элементами сети.
Различают:
- Физическую топологию
- Логическую топологию

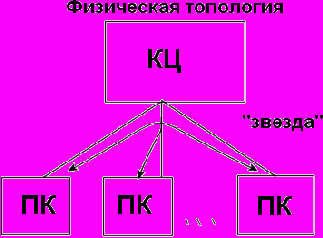

Физическая топология- физическое начертание соединений между физическими элементами сети

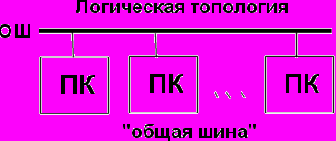

Логическая топология – графическое представление направления потоков информации между функциональными элементами сети

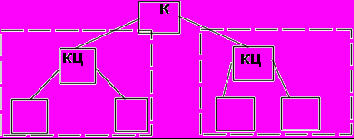

Сегменты сети:
- физический сегмент – это отрезок кабельной системы, соединяющий два структурных элемента сети;
- логический сегмент – часть сети, которая объединена единым трафиком, или в которой циркулирует нелокализованный трафик

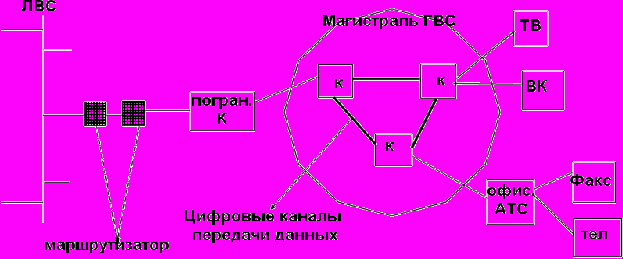

Обобщенная структура ГВС
Физическая топология ЛВС

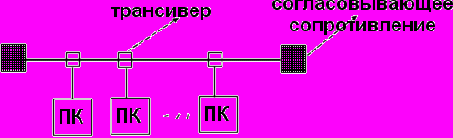

1. Общая шина
2. Звезда
3. Кольцо
4. Смешанная
ОБОБЩЕННАЯ МОДЕЛЬ ВС
ВС можно представить в виде четырехслойной модели
| 1 | Вычислительные средства (аппаратная платформа) Пк, ср-ва печати и тд) |
| 2 | Структурированная кабельная система |
| 3 | Структурно-образующее оборудование
|
| 4 | Программная платформа
|
Концентратор – это СОО, объединяющее узлы вычислительной системы в один логический сегмент
Коммуникатор – это СОО, управляющее потоком информации на канальном уровне модели взаимодействия открытых систем OSI (Open System Interconnection), и разделяющее сеть на отдельные логические сегменты
Маршрутизатор – СОО, определяет маршрут
Шлюз – устройство, объединяющее части вычислительной системы реализованной на различных технологиях
Сетевая служба – это комплекс приложений, реализующих программным способом определяющую сетевую услугу пользователям (www-служба) и как правило поставляемый в комплекте с сетевой ОС.
ОСНОВНЫЕ ПРИНЦИПЫ ПОСТРОЕНИЯ ВС

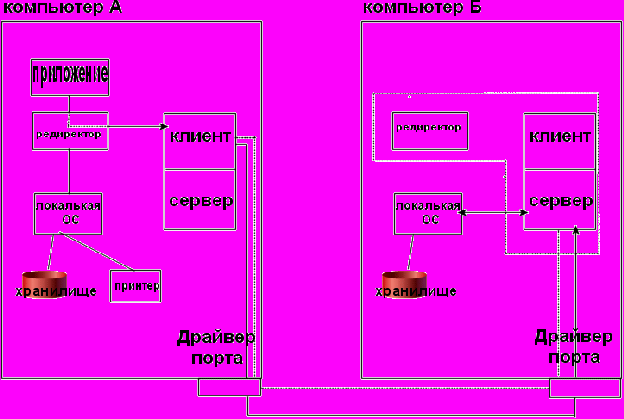

1. Принцип “клиент-сервер”
Редиректор – программная компонента, определяющая факт работы с локальными ресурсами или удаленными сетевыми
Клиент – программная компонента, образующая запросы на использование удаленных ресурсов
Сервер – программная компонента сетевой ОС, которая находится в постоянной готовности принятия и обработки удаленных запросов
2. Принцип модульного построения сети. Модель OSI
Модульное построение сети – это правило конструирования, предписывающее создание системы, как совокупности функционально-законченных частей – модулей, обеспечивающее возможность замены отдельных модулей без необходимости изменения остальных модулей.
| Прикладной |
| Представительный |
| С  еансовый |
| Транспортный |
| Сетевой |
| Канальный |
| Физический |
| Прикладной |
| Представительный |
| Сеансовый |
| Транспортный |
| Сетевой |
| Канальный |
| Физический |
6
5
4
3
2
1
Набор битов
1
– сообщения – протоколы2 – сообщения - интерфейсы
Сообщение – это логически законченный блок данных, которыми обмениваются узлы сети, находящиеся в разных частях системы
Протокол – набор формализованных правил обмена сообщениями между узлами сети
На одноименных уровнях модели OSI сообщение:
- логическая часть – алгоритм обмена
- формат сообщения
Интерфейс – формализованное правило обмена сообщениями внутри узла между соседними уровнями модели OSI
Сообщение:
- логическая часть – алгоритм обмена
- формат сообщения
Стек протоколов – это набор протоколов различных уровней модели OSI, достаточный для построения сети по определенной технологии.
Стек TCP/IP – совокупность протоколов, реализующих функции уровней модели OSI на определенных принципах, а именно:
- канальный уровень
Протоколы – Ethernet, Token Ring
Сообщение – кадр – сообщение канального уровня модели OSI в стеке TCP/IP
- сетевой уровень
Протоколы – IP (Internet Protocol)
Сообщение – пакет
- транспортный уровень
Протоколы – TCP
Сообщение – сегмент
- на сл.уровнях в стеке TCP/IP протоколы неопределенны
Обобщенный формат сообщений в стеке TCP/IP
Заголовок (З) – предназначен для указания служебных признаков, обеспечивающих продвижение и обработку сообщения по сети. Основным содержанием заголовка является адрес отправителя и адрес получателя.
ПД – поле данных – содержит данные, подлежащие передаче по сети
- контрольная сумма – контрольное поле, определяющее корректность сообщения.ТРЕБОВАНИЯ К СЕТИ
- производительность
- расширяемость
- масштабируемость
- поддержка различных видов трафика
- безопасность
Лекция 3. 19/09/06
(не до конца)
Тема: «Требования к сети(продолжение)»
Производительность – объем данных передаваемых в единицу времени
- время отклика
Расширяемость – это легкое наращивание элементов системы в пределах одной базовой технологии
Масштабируемость – возможность значительного наращивания сети с возможной сменой базовой технологии или сопряжением нескольких базовых технологий
==================
Базовая технология – набор, совокупность средств, методов, их сопряжения, достаточных для построения сети с заданными характеристиками
Трафик – это поток данных, имеющий определенные характеристики, и предъявляющий к сети определенные требования по своему обслуживанию.
Существует:
- компьютерный трафик
- аудио трафик
- видео трафик
- трафик транзакций
Компьютерный трафик – цифровые данные, как результат работы компьютерной программы
Аудио-, видео- трафик – отцифрованные значения амплитудных колебаний и отцифрованные сигналы видеоизображения
Трафик транзакций – цифровой поток, набор операций, требующий обработки
Технология глобальной сети ATM(Asynchronous Transfer Mode) – решает требования
