Лекция 5 (4 часа). Раздел 3. Архитектура предприятия.

3.1. Понятие и общее представление об архитектуре предприятия.

Существует несколько определений и моделей архитектуры, предлагаемых в различных национальных и международных стандартах. Приведем одно из них, дополнив комментариями из других, которые расширяют и уточняют понятие архитектуры.

Архитектура системы (предприятия) представляет стратегическую информационную основу, которая определяет:

структуру бизнеса;
информацию, необходимую для проведения этого бизнеса;
технологии, применяемые для поддержания деловых операций;
переходные процессы преобразования, развития, которые необходимы для реализации новых технологий в ответ на появление новых изменяющихся бизнес - потребностей.

Таким образом, архитектура системы (предприятия) представляет модель основного расположения и взаимосвязей внутренних частей системы (физического либо концептуального объекта или сущности).

Эта модель должна отвечать определенным требованиям полезности. Поэтому качество описательных представлений должно быть настолько конструктивным, чтобы на их основе можно было создать (продуцировать) описанный объект и поддерживать его на дальнейшем протяжении жизненного цикла.

Предприятие является гибридной системой, определяемой свойствами людей и машин. Люди как объекты модели или ресурсы характеризуются поведением (они обучаются, решают различные задачи). Машины осуществляют действия или реагируют на другие действия. В этой связи подчеркнем, что эти объекты системы нуждаются в различных видах информации.

Приведенное определение качественно описывает базовое понятие архитектуры.

Для представления общей архитектуры предприятия используются модели, содержащие слои отдельных архитектурных представлений. Как правило, в верхнем слое отражены функциональные требования к предприятию, связанные с его деятельностью. В нижних слоях отражаются технические особенности используемых информационных систем и технологий.

В качестве исходной для представления базовой схемы можно использовать модель архитектуры предприятия (Enterprise Architecture Model), предложенную национальным институтом стандартов и технологий США (National Institute of Standards and Technology - NIST), представленную на рис.3.1.

3.2. Основные цели создания архитектуры предприятия.

Основные цели создания и использования архитектуры предприятия и его систем позволяют осуществить:

выбор рационального (реализуемого, достигающего цели) решения задач основной деятельности бизнеса предприятия;
сохранение взгляда на целое в стратегической перспективе;
исключение провалов в устройстве системы и при ее эксплуатации;
создание основы и критериев для оценки частных архитектур;
оптимальное планирование инвестиций предприятия.

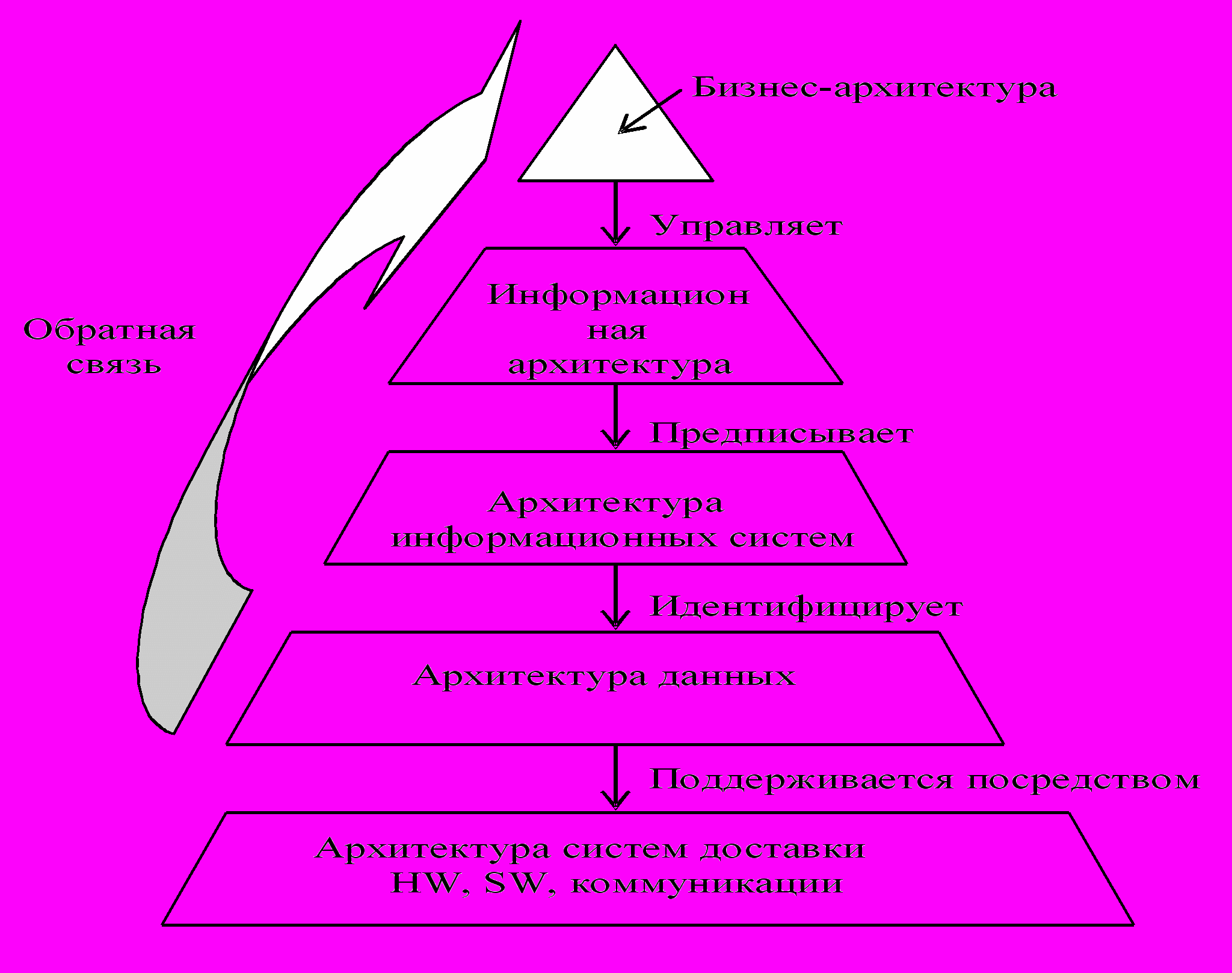

Рис. 3.1. Схема архитектуры компьютеризированного предприятия по NIST (HW-hardware-аппаратное обеспечение, SW-software-программное обеспечение).

3.3. Общие методические принципы создания архитектуры.

К общим методическим принципам создания архитектуры предприятия можно отнести целый ряд принципов.

1. Принцип согласованности слоев. Архитектурные слои связаны так, как это представлено на рис. 3.1. Качество связи слоев должно быть таким, чтобы бизнес-потребности и ИТ-решения оставались согласованными на стратегическую перспективу.

2. Принцип независимости слоев. С учетом первого принципа согласованности слои должны быть независимы в том смысле, что изменения, производимые в том или ином слое, требовали бы минимально возможной степени изменений в других слоях.

3. Принцип свободы выбора. Все решения по выбору своей архитектуры и стандартов своего предприятия осуществляет само предприятие и несет ответственность за решение своих задач.

4. Принцип постепенной детализации архитектуры. Архитектурные продукты концептуального значения создаются постепенно по шагам. На каждом шаге свои продукты с постоянной проверкой на удовлетворение требований.

5. Принцип постоянной трансформации архитектуры предприятия. С учетом изложенных выше принципов архитектура предприятия и его система должна находиться в постоянно актуализируемом состоянии, чтобы отвечать на новые требования внешней среды: новые потребности клиентов, новые возможности информационных технологий (ИТ), новые угрозы со стороны внешней среды.

3.4. Формирование архитектуры в процессе детализации.

Разработка концептуальной архитектуры предприятия на перспективу осуществляется как пошаговый процесс формирования целевой архитектуры, отталкиваясь от текущей архитектуры и двигателей ее преобразования. В этот пошаговый процесс входит использование сегментного подхода к архитектуре и принципа постепенной (пошаговой) детализации архитектуры.

3.4.1. Подходы при построении архитектуры.

Вообще говоря, известны три возможных подхода построения архитектуры.

Стандартный подход. В этом подходе вначале разрабатывается общая схема и правила для будущего описания архитектуры. Затем описывается вся текущая база, и после этого представляется вся целевая архитектура. Только после этого начинается конструирование, приобретение, реализация систем.

Этот подход требует существенных начальных инвестиций - финансовых и временных, с одной стороны. С другой стороны, этот подход может привести к тому, что называется "паралич из-за анализа".

Подход "статус-кво". Разработка рассматривается как реакция на те или иные возникающие затруднения.

Сегментный подход. Этот подход опирается на модель разработки сегментов архитектуры в рамках общей структурированной схемы. Он сосредотачивается на главных областях бизнеса (например, система управления финансами, кадрами, служба документационного обеспечения управления и т.п.).

Для того, чтобы сократить возможные риски, обеспечить снижение начальных затрат и добиться быстрой отдачи от проекта используется сегментный подход.

3.4.2. Компоненты архитектуры предприятия.

Выделяют следующий набор компонентов архитектуры.

Двигатели архитектуры (Architecture Drivers) отражают внешние стимулы изменения архитектуры: бизнес-стимулы и технические стимулы.

В качестве бизнес - стимулов может выступать новое законодательство, новые инициативы администрации, ассигнования для ускорения развития отдельных сфер, рыночные силы.

В роли технических двигателей могут выступать новое и улучшенное программное обеспечение, аппаратные средства ЭВМ и их комбинации.

Стратегическое направление (Strategic Direction) - руководство для разработки целевой архитектуры, которое содержит видение миссии предприятия, принципы его построения, цели и объекты предприятия.

Текущая архитектура (Carrent Architecture) определяет архитектуры предприятия "как есть" и состоит из двух частей: текущая бизнес-архитектура и техническая архитектура (данные, приложения и технологии). Она отражает текущие возможности и технологии, а также служит объектом для дальнейшего расширения.

Целевая архитектура (Target Architecture) определяет архитектуру предприятия "как должно быть построено" и состоит из двух частей: целевая бизнес-архитектура и техническая архитектура (т.е. данные, приложения и технологии). Она представляет будущие возможности и технологии, которые являются результатом улучшения проекта поддержки изменяющихся бизнес - потребностей.

Переходные процессы (Transitional Processes) поддерживают переход от текущей архитектуры к целевой архитектуре. Критические переходные процессы для предприятия включают планирование инвестиций в сферу ИТ, планирование перехода, управление конфигурацией, контроль и управление проектом.

Архитектурные сегменты (Architectural Segments) отражают ориентацию отдельных частей общей архитектуры на главные бизнес - области.

Архитектурные модели (Architectural Models) определяют бизнес - модели и конструкторские (технические) модели, которые отражают все необходимые сегменты для полного описания предприятия.

Стандарты (Standards) включают все стандарты, руководящие принципы (руководящие материалы), а также передовой опыт. Примерами стандартов являются:

- стандарты безопасности;

- стандарты данных относятся к данным, метаданным и другим связанным структурам;

- стандарты приложений относятся к прикладному ПО;

- стандарты технологий относятся к операционным системам и аппаратным платформам.

3.5. Комплексная архитектура предприятия. Модельные и организационные подходы.

С целью дальнейшей проработки архитектурных слоев целесообразно переходить на другое, более детальное, представление архитектуры. В качестве такого представления предлагается использовать схему архитектуры предприятия Дж. Захмана, которая в 90-х годах стала стандартом де-факто.

Схема Дж. Захмана версии 1987, 1992, 2000 гг. отличается более гармоничным и комплексным учетом архитектурно существенных факторов, начиная со слоев бизнес - архитектуры.

В то же время она не навязывает конкретных инструментальных особенностей при формировании моделей.

Благодаря этому схема архитектуры предприятия Дж. Захмана может использоваться в качестве референсной модели для разработки адаптированных методических материалов для конкретных предприятий. Здесь под референсной понимается ссылочная, рамочная эталонная модель.

Свойство моделей, описаний, проектов, имеющих статус стандартизованного образца, характеризует их как шаблоны, которые могут быть использованы в разработках различных конкретных систем.

Однако эта схема, как и изложенные выше схемы архитектурных слоев, обладает недостатками с точки зрения представления динамики развития предприятия и его ИС. Этот недостаток преодолевается расширенной схемой Захмана – схема и подход «3Д-предприятие» (опубликована в 2000 году).

При описании процесса разработки и использовании архитектуры конкретного предприятия рассматривается схема движения от архитектуры «как есть» к архитектуре «как должно быть».

Вышесказанное имеет особое значение для предприятия, включенного в программу трансформации.

3.5.1. Матрица согласованных моделей в архитектурах.

Сложные системы характеризуются выполняемыми процессами (функциями), структурой и поведением во времени. Для адекватного моделирования этих аспектов в автоматизированных информационных системах различают организационные, функциональные, информационные и поведенческие модели пересекающиеся друг с другом.

Функциональная модель системы описывает совокупность выполняемых системой функций, характеризует морфологию системы (ее построение)- состав функциональных подсистем, их взаимосвязи.

Информационная модель отражает отношения между элементами системы в виде структур данных (состав и взаимосвязи).

Поведенческая (событийная) модель описывает информационные процессы (динамику функционирования). В ней фигурируют такие категории, как состояние системы, событие, переход из одного состояния в другое, условия перехода, последовательность событий.

Организационная модель описывает подразделения из которых состоит предприятие.

Все эти модели должны быть соединены в единую систему понятным и непротиворечивым образом. Поэтому даже вопросов «простого» согласования компонентов системы достаточно для того, чтобы прилагать специальные усилия на уровне формирования архитектуры.

Идея такого согласования состоит в том, что его надо начинать с самых главных характеристик предприятия, рассматривая важнейшие содержательные аспекты. В идеальном случае согласование начинают с конструирования системы управления предприятием, а именно с создания сбалансированной системы целей и планов. В эту сбалансированную систему целей и планов входят: миссия предприятия, стратегические цели, индикаторы достижения целей и их целевые значения; мероприятия по достижению целей, включая архитектуру информационной системы и информационно-технологическую платформу, а также обновленные бизнес – процессы и оргструктуры; система мотивации работников и планы их профессионального обучения и т.д. Согласование проводят на явно изложенных описаниях предприятия, которые позволяют видеть все существенные взаимосвязи, т.е. на его моделях.

Суть этого метода сводится к формализованному представлению предприятия в виде матрицы (Таблица 3.1).

Строки таблицы отражают уровни представления системы, к ним относятся уровни моделирования, уровни решения проектных задач. Более детально это следующие представления:

бизнес среда системы,
концептуальная модель,
логическая модель,
технологическая, «физическая модель»,
детальная реализация (часто поблочная),
представление пользователя (эксплуатация).

Выделенные аспекты, столбцы таблицы, фактически отражают разделы обеспечения системы:

информационное обеспечение (данные),
функциональное обеспечение (функции),
коммуникационное обеспечение (сеть),
организационное обеспечение (структура организации) и т.д.

Описанные разделы обеспечения и уровни представления схемы Захмана являются классификацией сущностей предприятия и его информационной системы.

В строках этой матрицы описываются модели предметной (проблемной) области с позиции различных категорий участников процесса проектирования, к которым относятся представители будущих пользователей системы (заказчиков), проектировщики (консультанты), участвующие в процессе получения и формирования знаний о проблемной области и формулирующие требования к ИС; разработчики и эксплуатационщики ИС.

Проектировщики вместе с заказчиками должны формировать модели предметной (проблемной) области, отражающие содержательную сторону функционирования системы, при этом проектировщики закладывают технологические требования к реализации системы, скрытые от взгляда пользователей.

Таблица 3.1. Матрица согласованных моделей в архитектурах.

	Виды моделей и их реализация	Цели (почему?) Дерево целей	Люди (кто?) Архитектура организации	Функции (как?) Архитек-тура прило-жений	Объекты-данные (что?) Архитек- тура данных	Коммуникации (где?) Архитек- тура технологи-ческая	Время события (когда?)
1	Укрупненная модель организации (планировщик, пользователь)	Список целей и задач	Список организаций (подразделе- ний)	Список процесс-сов	Список сущностей	Список узлов	Список основных событий
2	Концептуальная модель организации (проектировщик, пользователь)	Стратегичес-кая модель: цель – стратегия.	Структурные модели: подразделе-ния – работа	Функцио-нальные модели: процесс – ресурс.	Информацион-но-логические модели: ER-диаг-раммы	Модель топологии узлов	Модель корпоратив-ных событий
3	Системная модель ИС (консультант-проектировщик)	Критерии достижения целей	Роли персонала	Диаграммы потоков данных	Логическая модель данных	Логическая модель сетей организации	Модель системных событий
4	Технологическая модель (разработчик ИС)	Модель «состояние-действие»	Модель интерфейса	Модель приложе- ний	Модель внутреннего представления	Физическая модель коммуникаций	Модель технических событий
5	Компоненты (разработчик ИС, субподрядчик)	Шаг/задача	Пользователь – транзакция	Програм- мные модули	Базы данных	Протоколы	Компонент-ные события
6	Функционирую-щая система (эксплуатацион-щики)	Варианты исполнения	Сеансы работы	Проце- дуры	Ограничения целостности	Клиент – сервер	Операцион-ные события

На основе модели требований разработчики ИС проводят технологическую детализацию проекта и его последующую реализацию. На основе сформированной рабочей документации и полученного конечного продукта системы эксплуатационщики осуществляют поддержку функционирования системы в новых условиях.

Архитектуры рассматривают систему в разрезе одних и тех же аспектов, но под разными углами зрения.

В качестве основных аспектов построения архитектур рассматриваются следующие:

– цели, бизнес-правила (мотивация того, почему функционирует система);

– объекты (что проходит преобразования);

– функции (как осуществляется преобразование в процессе);

– участники (субъекты) процесса (кто осуществляет процесс);

– место (где выполняется процесс);

– время (временные требования к выполнению процесса, событиям).

В двух первых строках представлены модели, относящиеся к точке зрения будущих пользователей системы, третья строка соответствует взгляду консультанта-проектировщика, четвертая и пятая строки – точке зрения разработчика ИС, шестая строка – точке зрения эксплуатационных служб.

Подход на основе архитектур Д.А. Захмана не определяет собственно методы построения моделей проблемной области, тем не менее, развитые методологии моделирования предметных областей предполагают реализацию принципов последовательной детализации абстрактных категорий: целей, объектов, функций, организационных единиц и т.д. на уровнях определения требований к системе, их спецификации и реализации.

3.5.2. Примеры заполнения ячеек схемы Захмана.

Приведем примеры того, как может быть раскрыт содержательный смысл каждой ячейки матрицы, который представляет собой конкретный план действий по реализации архитектуры предприятия.

Начнем пояснения с первого столбца матрицы: цели (почему?).

Позиция планировщика. Приводится список главных целей, объектов, стратегий и критических факторов успеха бизнеса предприятия, определяющих мотивации его деятельности. Перечень имеет достаточно высокий уровень агрегирования и определяет границы модели предприятия.

Позиция пользователя (собственника). Цель и стратегия предприятия, которые составляют основную мотивацию для деятельности предприятия и принятия решений. Создание бизнес-плана. Бизнес-план в основном ориентирован на проблемы управления, но в нем также должно уделяться внимание вопросам мотивации деятельности.

Позиция проектировщика. Логическая модель реализации бизнес-правил предприятия в терминах намерений и ограничений.

Позиция разработчика. Правила проекта являются физической реализацией спецификации бизнес-правил. Эти правила, представленные в виде входящих элементов, отражаются в моделях данных, в процедурных кодах и в спецификациях технических требований.

Второй столбец матрицы: люди (кто?)

Позиция планировщика. Список организаций, за которые данное предприятие несет определенную ответственность. Перечень имеет высокий уровень агрегирования и определяет границы модели предприятия.

Позиция собственника. Модель потока работ определяет обязанности и спецификации работ, выполняемых на данном предприятии. Обычно организационная диаграмма отражает распределение обязанностей, а сопутствующие документы описывают процессы производства изделий. Организационная диаграмма должна дополняться процессами по производству изделий, включая управление работами, координацию работы и проведение работ.

Позиция проектировщика. Архитектура человеческого интерфейса. Логические системы отражают поток работ, который, включает спецификации ролей и ответственность участников: менеджмент, администрацию, работников высокой квалификации, разработчиков, специалистов по маркетингу и т.д. Сюда относятся также спецификации процессов разработки изделий (например, текст, графика, видео и т.д.).

Позиция разработчика. Представление архитектуры интерфейса. Данный документ является физическим выражением потока работ, осуществляемых на предприятии конкретными служащими, а также их эргономические требования и форматы представления результатов работы.

Третий столбец: функции (архитектура приложений).

Позиция планировщика. Описывается перечень процессов или бизнес-функций, осуществляемый данным предприятием. Этот перечень определяет возможности, границы или модели процессов, которые характеризуют бизнес-деятельность предприятия.

Позиция владельца (модель предприятия). Модель предприятия представляется моделью действующих бизнес-процессов, которые осуществляет предприятие вне зависимости от каких-либо системных или иных соображений и организационных ограничений. Модель может быть представлена как структурированная модель методов, которая отражает бизнес-преобразования (бизнес-процессы), происходящие на предприятии, а также их входы и выходы.

Позиция проектировщика (модель информационной системы). Содержит логическую модель реализации систем, поддерживающих ручным или автоматизированным способом бизнес-процессы предприятия. В модели отражаются сферы действия, как человека, так и машин. Модель может включать средства и механизмы управления, а также входные и выходные данные для логических систем, которые отражают систему функций/процессов предприятия.

Позиция разработчика (технологическая модель). Приводится конструкция системы. С технической точки зрения это техническая конструкция. На высоком уровне абстракции это может быть структурная схема. При большей детализации она представляется диаграммами действий, которые впоследствии будут переходить в реализацию логических систем или в архитектуру приложений. В случае объектно-ориентированных нотаций это будут различные методы и их реализации.

Позиция субподрядчиков (детализированные спецификации). Представляются программы (поддержка компонентов программного обеспечения, например, операционные системы). Программы, полученные на основе диаграмм действий или объектно-ориентированных спецификаций. Эти программы могут основываться на ранее разработанных компонентах путем их компоновки в требуемом сочетании.

Четвертый столбец: объекты-данные (архитектура данных).

Позиция планировщика. Объекты/сфера действия. Приводится перечень бизнес - объектов. Перечень объектов (изделий или активов), в которых заинтересовано данное предприятие. Модель представляет сферу влияния и границы, которые определяют круг интересов данного предприятия (подробнее это отражается в последующих строках таблицы).

Позиция владельца (модель предприятия). Представляется семантическая модель. Модель фактических объектов бизнес - деятельности предприятия (т.е. изделия или активы), которые являются наиболее существенными для предприятия. Обычно семантическая модель представляется как модель «сущность-связь» и отражает на уровне концептуальных определений (т.е. терминов и фактов) наиболее существенные цели и стратегии бизнеса. Впоследствии эта сущностная модель преображается в бизнес-правила.

Позиция проектировщика (модель ИС). Описывается логическая модель данных. Она представляет собой объекты и цели предприятия, отражаемые в соответствующих записях или отчетах в автоматизированной и в неавтоматизированной форме.

Модель представляется как атрибутивная и нормализованная модель «сущность-связь», отражающая все намерения, которые были ранее представлены в семантической модели.

Позиция разработчика (технологическая модель). Описывается физическая модель данных. Модель отражает технологические ограничения или физическое представление объектов и целей предприятия. Стиль модели зависит от технологии реализации. Если выбрана реляционная технология, модель данных имеет табличную структуру, чтобы поддерживать реляционные модели. В случае объектно-ориентированных нотаций это будет иерархическая/ассоциативная модель.

Позиция субподрядчиков (детализированные спецификации). Приводятся описания данных (библиотека). Определение всех объектных данных, специфицированных физической моделью данных и включающих все описания данных в соответствии с языком описания. Описания данных необходимы для реализации программы.

3.5.3. Схема «3Д-предприятие».

Плоские схемы моделей архитектуры – это средство для организации знаний предприятия, которые важны в условиях приспособления к изменениям предприятия во времени. Для управления проектами развития ИС и трансформации предприятия вводится трехмерная схема, которая образуется путем введения оси стратегического времени.

Модель «3Д-предприятие» строится в трех измерениях.

1. Ось уровня проектирования и использования предприятия. На рисунке (Рис.3.2.) шесть «горизонтальных» уровней:

– потребности и планы,

бизнес-модель,
логическая модель,
техническая конструкция,
детальная реализация,
практика использования.

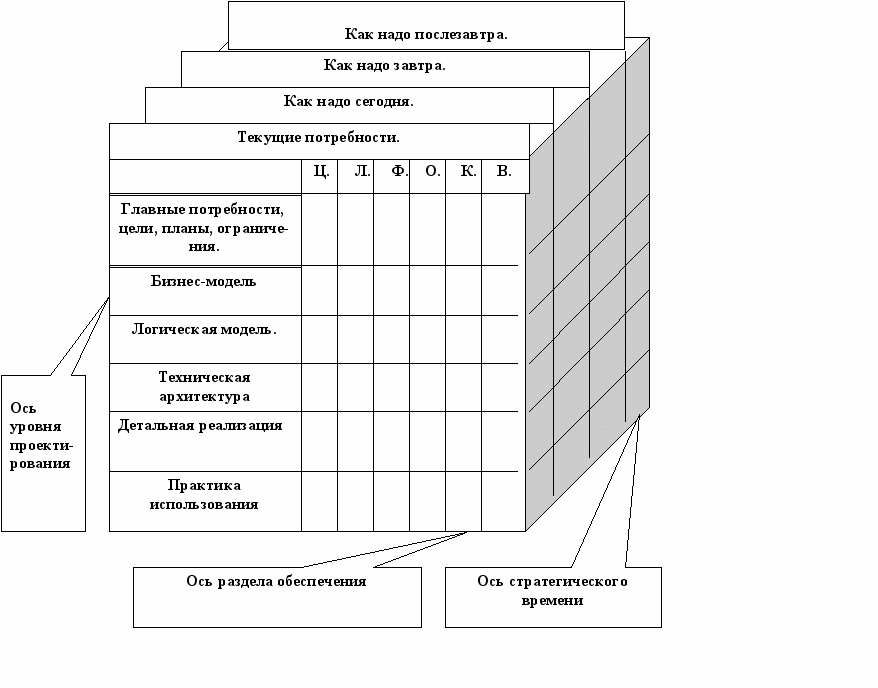

Рис. 3.2. Модель « 3-Д предприятие ».

2. Ось раздела обеспечения и аспекта работы предприятия/АС; шесть вертикальных разделов: цели, люди, функции, объекты, коммуникации, время.

3. Ось времени, в котором развивается предприятие и его АИС стадии на «верхней грани» модели, соответствующих возможным стадиям жизненного цикла системы: анализ (стратегический может отделяться от детального анализа), проектирование (конструирование), реализация и ввод в действие (могут рассматриваться отдельно), совершенствование.

Первые две оси аналогичны (но не обязательно строго совпадают) тем, что использованы в плоской модели Захмана для схемы архитектуры предприятия. Третья ось позволяет явно определить те изменения, которые происходили или будут происходить с предприятием, его информационной системой и проектами создания ИС в процессах их развития и трансформации.

3.5.4. Требования к «3Д-модели».

Описание, создаваемое в указанных осях, становится 3Д-моделью после того, как в элементарных ячейках («кубиках») будут приведены согласованные описания, частные модели. К этим описаниям предъявляются определенные требования. При построении 3Д-модели не следует использовать формализованные нотации и узкопрофессиональные жаргоны.

Модель 3Д-предприятия должна отвечать следующим требованиям:

– простота и доступность для (технических и нетехнических) руководителей и специалистов;

– целостность, каждая проблема рассматривается в рамках предприятия в целом, как в данное время, так и в будущем;

– открытость, каждая проблема или проект могут быть включены в контекст событий будущего;

– использование инструментов планирования, благодаря чему решение не будет приниматься в «пустоте»;

– независимость от каких-либо инструментов (программных, математических), для того чтобы любой инструмент или методология могли быть отображены в модели 3Д-предприятия.

Описание каждой частной модели должно содержать оценку состояния дел с точки зрения данной модели как компонента системы.

Создаваемые в ячейках частные модели должны быть согласованы в своих взаимосвязях.

Правилом описания взаимосвязей частных моделей является явное выделение и описание связей каждой модели-ячейки с ближайшими ячейками более высокого и более низкого уровней представления архитектуры предприятия и ИС; связей каждой модели-ячейки с ближайшими ячейками, отражающими предшествующее и будущее состояния компонента архитектуры; связей каждой модели-ячейки с другими типами моделей данного уровня.

Содержание описания взаимосвязей включает следующие характеристики:

– необходимость компонента и формальные требования к нему;

– качество и степень готовности компонента;

– соответствие плановому графику работ и согласованности различных графиков;

– обоснованность графиков инвестиций и их окупаемости;

– возможность изменений (прогноз) наиболее близкого по времени изменения потребностей, требований и обеспеченности этих изменений ресурсами;

– смысловая целостность модели одного уровня.

Сущности на оси стратегического времени в конкретных 3Д-моделях могут представлять проекты или работы не только по развитию ИС, но и по развитию бизнеса предприятия (как, впрочем, и сущности плоских схем). В ряде случаев не требуется обязательного оформления всех работ на оси стратегического времени в виде проектов (в частности, для того, чтобы не вступать в непродуктивный конфликт с обычаями предприятия).

Например, работами по развитию бизнеса предприятия могут быть фазы управления предприятием:

– ситуационный и диагностический анализ;

– выдвижение целей и выбор стратегий;

– разработка плана мероприятий осуществления стратегий;

– планирование оперативных действий, выполнение подготовительных и запускающих мероприятий;

– тактический и оперативный мониторинг;

– стратегический мониторинг, возобновление анализа и совершенствование стратегий.

Эти фазы тоже могут быть элементами базовой классификации сущностей на оси времени развития предприятия, как и элементы проектного цикла, указанные ранее.

Поскольку ИС должна отвечать конкретным потребностям предприятия, результатом осуществления этого развития могут быть проекты создания новых компонентов ИС. Проект развития ИС вычленяется и оформляется как подпроект проекта развития предприятия.

Заключение.

Рассмотрение концептуального уровня схем архитектуры предприятия показывает:

- архитектура предприятия определяется как базовое свойство и важнейший информационный инструмент предприятий всех типов, что отражается и в международных стандартах;

- важнейшим компонентом архитектуры предприятия являются люди; не учет этого является методической ошибкой;

- архитектура получает свое информационное воплощение в виде архитектурных продуктов, описаний и моделей разных типов;

- согласование архитектур рассматривается как согласование архитектурных продуктов (бизнес - моделей с техническими моделями);

- согласование архитектур рассматривается как процесс, позволяющий получить многократную экономию средств на создание и развитие ИС;

- для использования архитектурных продуктов (как стратегического информационного ресурса) необходимы комплексы организационных решений и инструментальных средств согласования и интеграции архитектур;

- определены принципы, позволяющие выбирать и оценивать архитектурные решения и строить процессы формирования архитектуры, "пошаговость" детализации при построении архитектуры и др.

Эти принципы имеют конструктивное описание, позволяющее использовать их как "руководство к действию":

- главным движущим слоем является бизнес-архитектура;

- кроме указанной бизнес - архитектуры предусмотрены слои архитектуры данных (или данных и информации), приложений, технологий (имеются в виду базовые ИТ);

- рассмотрены бизнес - модели, модели данных, концептуальная модель, а именно (модель процессов, модели интероперабельности (поддержки взаимодействия), технические модели, референсная модель взаимодействия, открытые стандарты (для технологической архитектуры)).

Литература

1. Методический материал «Методология и практические рекомендации по построению автоматизированных систем трансформирующихся государственных предприятий»/ Под общ. ред. Е.З. Зиндера, Фонд ФОСТАС, 2003 год.

2. Тельнов Ю.Ф. Реинжиниринг бизнес – процессов. - М.: Финансы и статистика, 2003. – 256 с.: ил.

Контрольные вопросы

1.

Оглавление

Лекция 5. Раздел 3. Архитектура предприятия.

3.1. Понятие и общее представление об архитектуре предприятия.

3.2. Основные цели создания предприятия.

3.3. Общие методические принципы создания предприятия.

3.4. Формирование архитектуры в процессе детализации.

3.4.1. Подходы при построении архитектуры.

3.4.2. Компоненты архитектуры предприятия.

3.5. Комплексная архитектура предприятия. Модельные и организационные подходы.

3.5.1. Матрица согласованных моделей в архитектурах.

3.5.2. Примеры заполнения ячеек схемы Захмана.

3.5.3. Схема «3Д-предприятие».

3.5.4. Требования к «3Д-модели».

Рис.3.1.-3.2

Таб. 3.1

Blog

Лекция 5 (4 часа). Раздел Архитектура предприятия

Содержание
