Министерство образования и науки Российской Федерации
ГОУ ВПО Магнитогорский государственный технический университет
им. Г.И. Носова
СП «Многопрофильный колледж»
Направление подготовки «Металлургия, машиностроение и автоматизация»
Тема
Пояснительная записка
к курсовому проекту по дисциплинам:
Математические методы и Технология разработки программных продуктов
КП. 230105.24.00. 00. ПЗ
Руководители проекта
……………… Н. Н. Буркова
«…»………………………….2011
……………. Л.А. Фетисова
«…»………………………….2011
Разработал студент
группы ПРК – 07 – 9
……………….Туронёк А.С
2011
Содержание
^
Введение
1.Теоретическое обоснование решения задачи коммивояжёра;
2.Пример решения задачи коммивояжёра одним из методов;
3.Решение задачи коммивояжёра средствами MS Excel;
^4.Алгоритм решения задачи;
5.Листинг программы для решения задачи.
Литература
Задача коммивояжера является одной из знаменитых задач теории комбинаторики. Задача заключается в отыскании самого выгодного маршрута, проходящего через указанные города хотя бы по одному разу с последующим возвратом в исходный город. В условиях задачи указываются критерий выгодности маршрута(кратчайший, самый дешёвый, совокупный критерий и т.п.) и соответствующие матрицы расстояний, стоимости и т.п. Как правило, указывается, что маршрут должен проходить через каждый город только один раз – в таком случае выбор осуществляется среди гамильтоновых циклов.
Существует несколько частных случаев общей постановки задачи, в частности геометрическая задача коммивояжёра (также называемая планарной или евклидовой, когда матрица расстояний отражает расстояние между точками на плоскости), треугольная задача коммивояжёра (когда на матрице стоимостей выполняется неравенство треугольника), симметричная и асимметричная задача коммивояжёра. Также существует обобщение задачи. Так называемая обобщённая задача коммивояжёра.
Комбинаторика – раздел математики, посвящённый решению задач выбора и расположения элементов некоторого, обычно конечного множества в соответствии с заданными правилами.
Классические комбинаторные задачи – это задачи выбора и расположения элементов конечного множества, имеющие в качестве исходной некоторую формулировку развлекательного содержания типа головоломок.
Математическое программирование — область математики, разрабатывающая теорию и численные методы решения многомерных экстремальных задач с ограничениями, т. е. задач на экстремум функции многих переменных с ограничениями на область изменения этих переменных.
Один из разделов математического программирования - линейным программированием. Методы и модели линейного программирования широко применяются при оптимизации процессов во всех отраслях народного хозяйства: при разработке производственной программы предприятия, распределении ее по исполнителям, при размещении заказов между исполнителями и по временным интервалам, при определении наилучшего ассортимента выпускаемой продукции, в задачах перспективного, текущего и оперативного планирования и управления; при планировании грузопотоков, определении плана товарооборота и его распределении; в задачах развития и размещения производительных сил, баз и складов систем обращения материальных ресурсов и т. д. Особенно широкое применение методы и модели линейного программирования получили при решении задач экономии ресурсов (выбор ресурсосберегающих технологий, составление смесей, раскрой материалов), производственно-транспортных и других задач.
Большой вклад в систематическое развитие комбинаторных методов был произведен Г. Лейбницем (диссертация "Комбинаторное искусство"), Я. Бернулли (работа "Искусство предположений"), Л. Эйлером. Можно считать, что с появлением работ Я. Бернулли и Г. Лейб-ница комбинаторные методы выделились в самостоятельную часть математики. В работах Л.Эйлера по разбиениям и композициям натуральных чисел на слагаемые было положено начало одному из основных методов перечисления комбинаторных конфигураций – методу производящих функций. В 1859 г. У. Гамильтон придумал игру "Кругосветное путешествие", состоящую в отыскании такого пути, проходящего через все вершины (города, пункты назначения) графа, чтобы посетить каждую вершину однократно и возвратиться в исходную. Пути, обладающие таким свойством, называются гамильтоновыми циклами.
^
Разделы комбинаторики:
- Перечислительная комбинаторика
- Структурная комбинаторика
- Экстремальная комбинаторика
^- Теория Рамсея
- Вероятностная комбинаторика
- Топологическая комбинаторика
Изучение алгоритмов требует сочетания нескольких подходов: творческого — для выработки идеи решения задачи; логического — для анализа правильности решения; математического — для анализа производительности; и скрупулезного — для выражения идеи в виде подробной последовательности шагов, чтобы она могла превратиться в программу.
Основная побудительная причина изучения алгоритмов состоит в том, что это позволяет обеспечить огромную экономию ресурсов, вплоть до получения решений задач, которые в противном случае были бы невозможны.
^ Методы решения.
Простейшие:
-полный перебор
-случайный перебор
-жадные алгоритмы
-метод ближайшего соседа
-метод включения ближайшего города
-метод самого дешёвого включения
-метод минимального остовного дерева
-метод имитации отжига
Все эффективные (сокращающие полный перебор) методы решения задачи коммивояжёра — методы эвристические. В большинстве эвристических методов находится не самый эффективный маршрут, а приближённое решение. Зачастую востребованы так называемые any-time алгоритмы, то есть постепенно улучшающие некоторое текущее приближенное решение.
Существует также постановки, в которых задача коммивояжера становится NP-полной. Обычно такие постановки выглядят следующим образом: существует ли на заданном графе G такой обход, что его стоимость не превышает x. Часто на ней проводят обкатку новых подходов к эвристическому сокращению полного перебора.
^ На практике применяются различные модификации более эффективных методов: метод ветвей и границ и метод генетических алгоритмов, а также алгоритм муравьиной колонии.
Формулируется следующим образом:
Пункты обхода плана последовательно включаются в маршрут, причем, каждый очередной включаемый пункт должен быть ближайшим к последнему выбранному пункту среди всех остальных, ещё не включенных в состав маршрута.
Алгоритм прост в реализации, быстро выполняется, но, как и другие «жадные» алгоритмы, может выдавать неоптимальные решения. Одним из эвристических критериев оценки решения является правило: если путь, пройденный на последних шагах алгоритма, сравним с путём, пройденным на начальных шагах, то можно условно считать найденный маршрут приемлемым, иначе, вероятно, существуют более оптимальные решения. Другой вариант оценки решения заключается в использовании алгоритма нижней граничной оценки (lower bound algorithm).
Для любого количества городов в задаче коммивояжёра можно подобрать такое расположение городов (значение расстояний между вершинами графа и указание начальной вершины), что алгоритм ближайшего соседа будет выдавать наихудшее решение.
Коммивояжер (бродячий торговец) должен выйти из первого города, посетить по разу в неизвестном порядке города 2,1,3..n и вернуться в первый город. Расстояния между городами известны.
Итак, города перенумерованы числами jÎТ=(1,2,3..n). Тур коммивояжера может быть описан циклической перестановкой t=(j1,j2,..,jn,j1), причём все j1..jn – разные номера; повторяющийся в начале и в конце j1, показывает, что перестановка зациклена. Расстояния между парами вершин Сij образуют матрицу С. Задача состоит в том, чтобы найти такой тур t, чтобы минимизировать функционал
^ Во-первых, в постановке Сij означали расстояния, поэтому они должны быть неотрицательными, т.е. для всех jÎТ:
Сij³0; Cjj=∞
(последнее равенство означает запрет на петли в туре), симметричными, т.е. для всех i,j:
Сij= Сji.
и удовлетворять неравенству треугольника, т.е. для всех:
Сij+ Сjk³Cik
В математической постановке говорится о произвольной матрице. Сделано это потому, что имеется много прикладных задач, которые описываются основной моделью, но всем условиям (2)-(4) не удовлетворяют. Особенно часто нарушается условие (3) (например, если Сij – не расстояние, а плата за проезд: часто туда билет стоит одну цену, а обратно – другую). Поэтому различать вариант задачи коммивояжёра: симметричную задачу, когда условие (3) выполнено, или несимметричный - в противном случае. Условия (2)-(4) по умолчанию считаются выполненными.
Второе замечание касается числа всех возможных туров. В несимметричной задаче коммивояжёра все туры t=(j1,j2,..,jn,j1) и t’=(j1,jn,..,j2,j1) имеют разную длину и должны учитываться оба. Разных туров очевидно (n-1)!.
На первом и последнем месте в циклической перестановке номер будет j1, а оставшиеся n-1 номеров будет (n-1)! возможными способами. В результате получим все несимметричные туры. Симметричных туров имеется в два раз меньше, т.к. каждый засчитан два раза: как t и как t’.
Можно представить, что С состоит только из единиц и нулей. Тогда С можно интерпретировать, как граф, где ребро (i,j) проведено, если Сij=0 и не проведено, если Сij=1. Тогда, если существует тур длины 0, то он пройдёт по циклу, который включает все вершины по одному разу. Такой цикл называется гамильтоновым циклом. Незамкнутый гамильтонов цикл называется гамильтоновой цепью (гамильтоновым путём). В терминах теории графов симметричную задачу коммивояжёра можно сформулировать так:
Дана полная сеть с n вершинами, длина ребра (i,j)= Сij. Найти гамильтонов цикл минимальной длины. В несимметричной задаче коммивояжёра вместо «цикл» надо говорить «контур», а вместо «ребра» - «дуги» или «стрелки».
Метод ближайших соседей — простейший метрический классификатор, основанный на оценивании сходства объектов. Классифицируемый объект относится к тому классу, которому принадлежат ближайшие к нему объекты обучающей выборки.
Метод ближайшего соседа является, пожалуй, самым простым алгоритмом классификации. Классифицируемый объект относится к тому классу , которому принадлежит ближайший объект обучающей выборки .
Метод ближайших соседей. Для повышения надёжности классификации объект относится к тому классу, которому принадлежит большинство из его соседей — ближайших к нему объектов обучающей выборки . В задачах с двумя классами число соседей берут нечётным, чтобы не возникало ситуаций неоднозначности, когда одинаковое число соседей принадлежат разным классам.
Метод "ближайшего соседа" ("nearest neighbour") относится к классу методов, работа которых основывается на хранении данных в памяти для сравнения с новыми элементами. При появлении новой записи для прогнозирования находятся отклонения между этой записью и подобными наборами данных, и наиболее подобная (или ближний сосед) идентифицируется.
Например, при рассмотрении нового клиента банка, его атрибуты сравниваются со всеми существующими клиентами данного банка (доход, возраст и т.д.). Множество "ближайших соседей" потенциального клиента банка выбирается на основании ближайшего значения дохода, возраста и т.д.
При таком подходе используется термин "k-ближайший сосед" ("k-nearest neighbour"). Термин означает, что выбирается k "верхних" (ближайших) соседей для их рассмотрения в качестве множества "ближайших соседей". Поскольку не всегда удобно хранить все данные, иногда хранится только множество "типичных" случаев. В таком случае Прецедент - это описание ситуации в сочетании с подробным указанием действий, предпринимаемых в данной ситуации.
^Подход, основанный на прецедентах, условно можно поделить на следующие этапы:
- сбор подробной информации о поставленной задаче;
- сопоставление этой информации с деталями прецедентов, хранящихся в базе, для выявления аналогичных случаев;
- выбор прецедента, наиболее близкого к текущей проблеме, из базы прецедентов;
- адаптация выбранного решения к текущей проблеме, если это необходимо;
- проверка корректности каждого вновь полученного решения;
- занесение детальной информации о новом прецеденте в базу прецедентов.
Вывод, основанный на прецедентах, представляет собой такой метод анализа данных, который делает заключения относительно данной ситуации по результатам поиска аналогий, хранящихся в базе прецедентов.
Метод ближайшего соседа является, пожалуй, самым простым алгоритмом классификации. Классифицируемый объект
относится к тому классу
, которому принадлежит ближайший объект обучающей выборки
.
Метод
ближайших соседей. Для повышения надёжности классификации объект относится к тому классу, которому принадлежит большинство из его соседей — ближайших к нему объектов обучающей выборки . В задачах с двумя классами число соседей берут нечётным, чтобы не возникало ситуаций неоднозначности, когда одинаковое число соседей принадлежат разным классам.
Метод взвешенных ближайших соседей. В задачах с числом классов 3 и более нечётность уже не помогает, и ситуации неоднозначности всё равно могут возникать. Тогда
-му соседу приписывается вес
, как правило, убывающий с ростом ранга соседа . Объект относится к тому классу, который набирает больший суммарный вес среди ближайших соседей.
Множество методов иерархического кластерного анализа различается не только используемыми мерами сходства и различия, но и алгоритмами классификации. Из них наиболее распространен метод ближайшего соседа. Этот метод известен также под названием метод одиночной связи.
Пусть требуется провести классификацию заданного множества объектов методом ближайшего соседа. Расстояние между двумя классами определяется как расстояние между ближайшими их представителями.
^

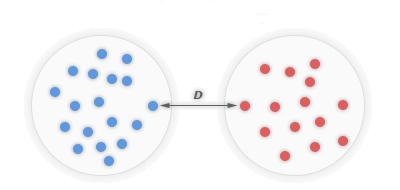

Рис.1 Расстояние между двумя классами.
Перед началом работы алгоритма рассчитывается матрица расстояний между объектами. На каждом шаге в матрице расстояний ищется минимальное значение, соответствующее расстоянию между двумя наиболее близкими кластерами. Найденные кластеры объединяются, образуя новый кластер. Эта процедура повторяется до тех пор, пока не будут объединены все кластеры. Допустим, задана следующая матрица расстояний:
^
Рис.2 Матрица расстояния между объектами.
Решение:
Шаг 1. На первом шаге каждый объект представляет собой отдельный кластер: |1|, |2|, |3| и |4| . Согласно критерию классификации, объединение происходит между кластерами, расстояние между ближайших представителей которых наименьшее: кластеры |1| и |2| . Расстояние, на котором произошло объединение – 2.06 . Необходимо произвести перерасчет матрицы расстояний с учетом нового кластера:
^
Рис.3 Шаг 1.
Шаг 2. Кластеры на данном шаге: |1,2|, |3| и |4| . Согласно новой матрицы расстояний, кластеры |3| и |4| наиболее близкие. Расстояние объединения – 2.24 . Необходимо произвести перерасчет матрицы расстояний с учетом нового кластера:
^
Рис.4 Шаг 2.

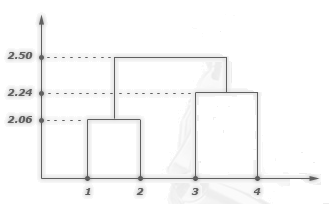

Шаг 3. Кластеры на данном шаге: |1,2| и |3,4| . Расстояние между кластерами равно 2.50 – это расстояние между 2 и 3 объектом. Образование кластеров закончено. Результат классификации методом ближайшего соседа представлен в виде дендрограммы:
^
Рис.5 Шаг 3.
При использовании метода ближайшего соседа особое внимание следует уделять выбору меры расстояния между объектами. На основе нее формируется начальная матрица расстояний, которая и определяет весь дальнейший процесс классификации.
Пример решения задачи средствами MS Excel.
Дана матрица состоящая из цифр.

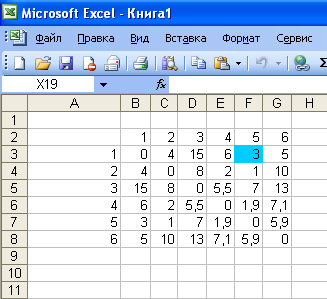

^ Рис.6 шаг первый решения задачи(Пример)
Шаг первый.
Находим ближайший город к первому.

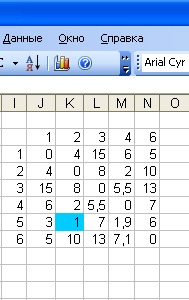

^ Рис.7 шаг первый решения задачи(Пример)
Шаг второй.
Удаляем город №5 (столбец), так как в нём мы уже были и переходим на
строчку №5 и находим минимум.
^ Рис.8 шаг второй решения задачи(Пример)
Шаг третий.
Переходим на четвертую строчку, так как на предыдущем шаге в пятой
строке, минимум находится в четвертом столбце и вычеркиваем
четвертый столбец, чтобы не было цикла.
^ Рис.9 шаг четвертый задачи(Пример)
Ответ: Последовательность посещения: 1-5-2-4-6-1
Длина пути: 30

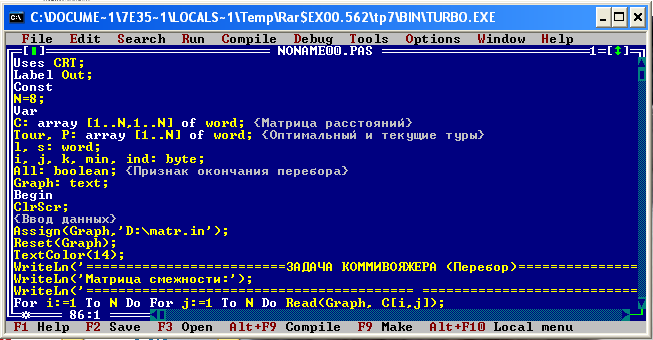

Скриншот:
Uses CRT;
Label Out;
Const
N=8;
Var
C: array [1..N,1..N] of word; {Матрица расстояний}
Tour, P: array [1..N] of word; {Оптимальный и текущие туры}
l, s: word;
i, j, k, min, ind: byte;
All: boolean; {Признак окончания перебора}
Graph: text;
Begin
ClrScr;
{Ввод данных}
Assign(Graph,'D:\matr.in');
Reset(Graph);
TextColor(14);
WriteLn('=========================ЗАДАЧА КОММИВОЯЖЕРА (Перебор)=========================');
WriteLn('Матрица смежности:');
WriteLn('========================================= ======================================');
For i:=1 To N Do For j:=1 To N Do Read(Graph, C[i,j]);
For i:=1 To N Do
Begin
For j:=1 To N Do Write(C[i,j],' ');
WriteLn;
End;
{Инициализация}
All:=False; {Перебраны не все варианты}
l:=MaxInt; {Оптимальный тур неизвестен}
For i:=1 To N Do P[i]:=i; {Строим первый тур}
Repeat
{Вычисляем его длину}
s:=0;
For i:=1 To N-1 Do s:=s+C[P[i],P[i+1]];
s:=s+C[P[n],P[1]];
{Полагаем первый тур текущим}
If l>s Then
Begin
Tour:=P;
l:=s;
End;
{Генерируем все (N-1)! перестановок}
For i:=N DownTo 3 do
Begin
If P[i]
min:=N+1;
k:=P[i-1];
{Ищем миним. число из тех, что больше k и правее}
For j:=i To N Do If (P[j]>k) and (P[j]
min:=P[j];
ind:=j;
End;
{Рокировка min и k}
P[i-1]:=min;
P[ind]:=k;
{Элементы на местах от i до N упорядочиваем по возрастанию}
For j:=i To N-1 Do
Begin
min:=N+1;
For k:=j To N Do If min > P[k] Then
Begin
min:=P[k];
ind:=k;
End;
k:=P[j];
P[j]:=min;
P[ind]:=k;
End;
GoTo out;
End;
{Проверяем перебраны ли все перестановки}
All:=true;
Out:
Until All;
{Если перебраны все перестановки, то выдаем оптимальный тур}
WriteLn('========================================= ======================================');
Write('Минимальный тур: ');
For i:=1 To N Do Write(Tour[i],'-');
Write('1');
WriteLn(' имеет длину ',l);
WriteLn('========================================= ======================================');
Close(Graph);
ReadKey;
END.

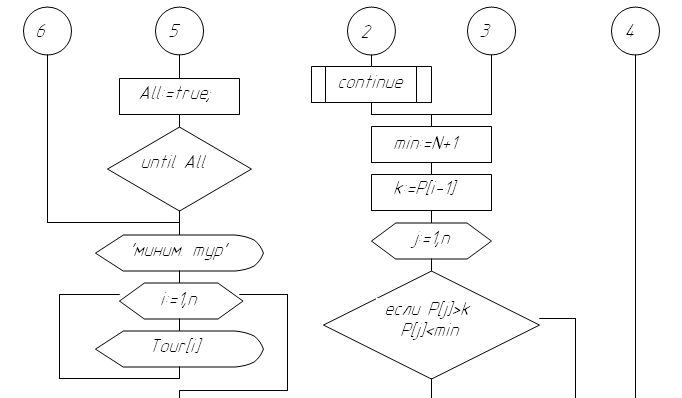

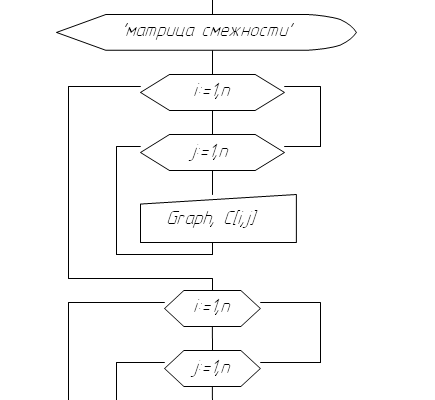

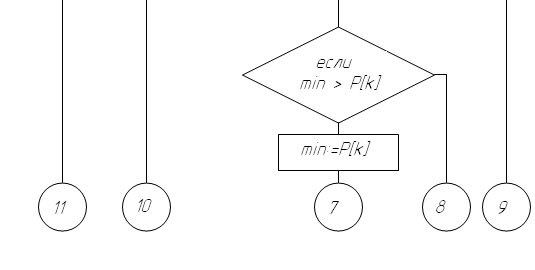

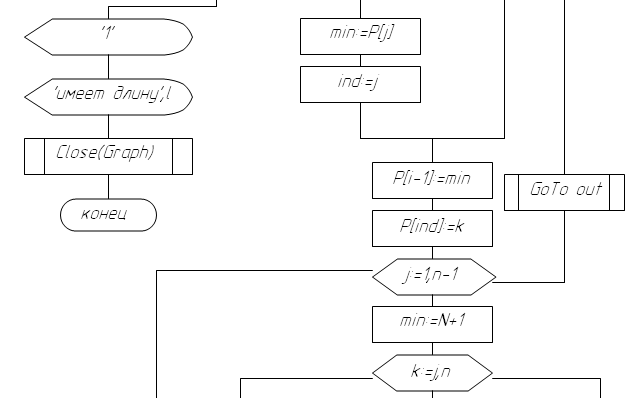

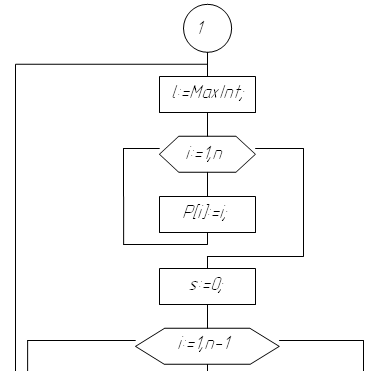

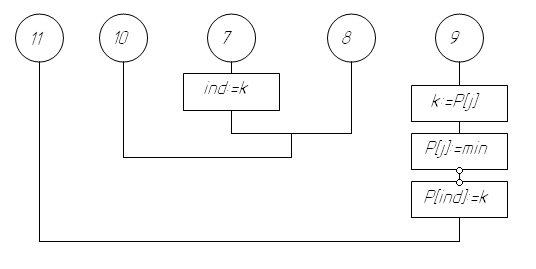

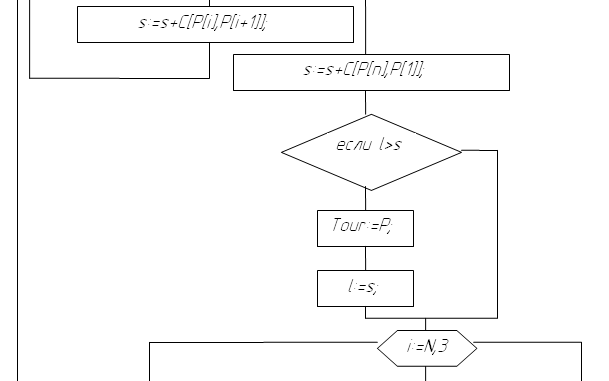

Алгоритм:
