8 Транспортирование
8.1 Смеси транспортируют к месту укладки автомобилями в закрытых кузовах, сопровождая каждый автомобиль транспортной документацией.
8.2 Дальность и время транспортирования ограничивают допустимыми температурами смеси при отгрузке и укладке по таблице 3.
^
9 Указания по применению
9.1 Устройство покрытий из щебеночно-мастичной асфальтобетонной смеси должно осуществляться в соответствии с технологическим регламентом, утвержденным в установленном порядке.
9.2 Уплотнение щебеночно-мастичного асфальтобетона контролируют по показателям остаточной пористости или водонасыщения образцов, которые отбирают не раньше, чем через сутки после устройства верхнего слоя покрытия.
^
10 Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие выпускаемой смеси по температуре, составу и физико-механическим свойствам требованиям настоящего стандарта при условии соблюдения правил ее транспортирования и укладки в покрытие.
^
ПРИЛОЖЕНИЕ А
(справочное)
Перечень нормативных документов, ссылки на которые использованы в настоящем стандарте
ГОСТ 3344-83 Щебень и песок шлаковые для дорожного строительства. Технические условия
ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия
ГОСТ 8269.0-97 Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний
ГОСТ 8735-88 Песок для строительных работ. Методы испытаний
ГОСТ 8736-93 Песок для строительных работ. Технические условия
ГОСТ 11501-78 Битумы нефтяные. Метод определения глубины проникания иглы
ГОСТ 11505-75 Битумы нефтяные. Метод определения растяжимости
ГОСТ 11506-73 Битумы нефтяные. Метод определения температуры размягчения по кольцу и шару
ГОСТ 11507-78 Битумы нефтяные. Метод определения температуры хрупкости по Фраасу
ГОСТ 12784-78* Порошок минеральный для асфальтобетонных смесей. Методы испытаний
ГОСТ 12801-98 Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний
ГОСТ 16557-78* Порошок минеральный для асфальтобетонных смесей. Технические условия
ГОСТ 22245-90 Битумы нефтяные дорожные вязкие. Технические условия
ГОСТ 23932-90 Посуда и оборудование лабораторные стеклянные. Общие технические условия
ГОСТ 24104-2001 Весы лабораторные. Общие технические требования
ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
^
ПРИЛОЖЕНИЕ Б
(рекомендуемое)
Рекомендации по проектированию щебеночно-мастичного асфальтобетона
Б.1 Щебеночно-мастичный асфальтобетон ЩМА-10
Таблица Б.1 - Потребность в материалах для приготовления смеси
| Материал | Потребность в материале, % по массе |
| Щебень фракций, мм: | |
| 5-10 | 60-70 |
| 10-15 | - |
| 15-20 | - |
| Песок из отсевов дробления | 10-30 |
| Минеральный порошок | 10-20 |
| Битум или ПБВ | 6,5-7,5 |
| Стабилизирующая добавка | 0,2-0,5 |
Таблица Б.2 - Применяемые битумные вяжущие
| Дорожно-климатическая зона | I | II-III | IV-V |
| Глубина проникания иглы, 0,1 мм, при температуре 25 °С | 90-200 | 60-130 | 40-90 |
Примечание - Более вязкие битумы и ПБВ рекомендуется применять на дорогах с более высокой интенсивностью движения.
Таблица Б.3 - Зерновой состав минеральной части ЩМА-10
| Содержание минеральных зерен, %, мельче данного размера, мм | |||||||||
| 20 | 15 | 10 | 5 | 2,5 | 1,25 | 0,63 | 0,315 | 0,16 | 0,071 |
| 100 | 100 | 90-100 | 30-40 | 19-29 | 16-26 | 13-22 | 11-20 | 10-17 | 10-15 |

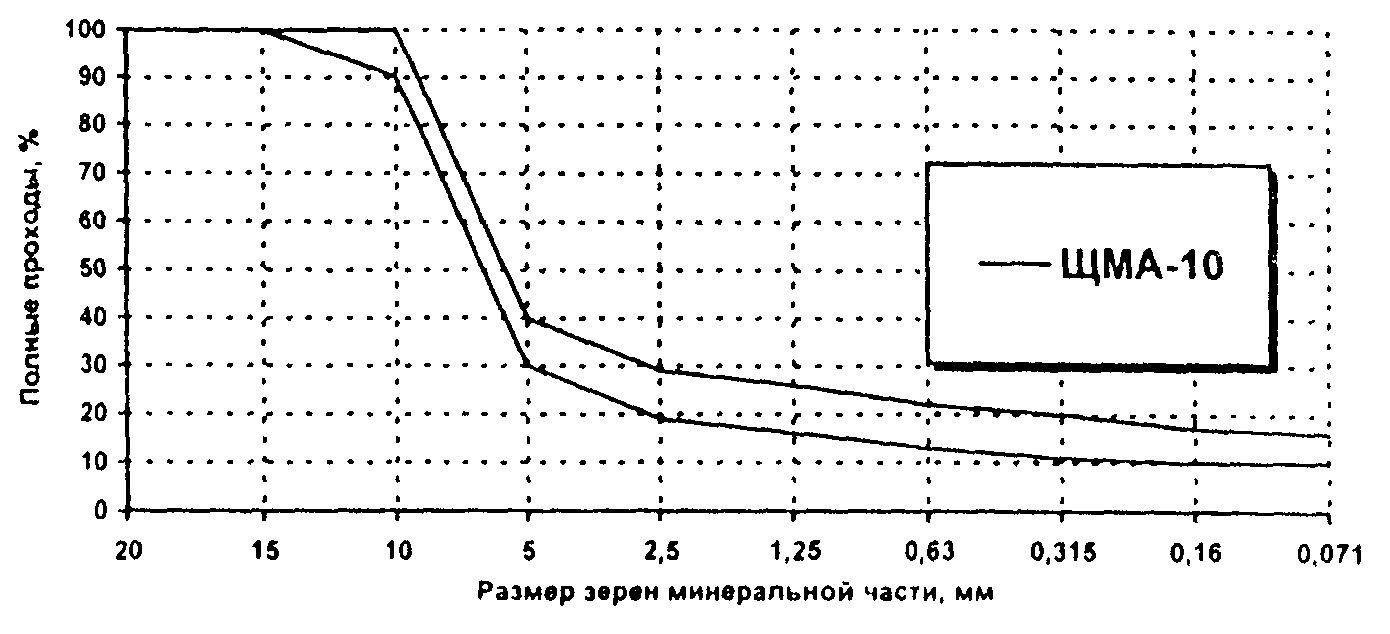

^ Рисунок Б.1 - Зерновой состав минеральной части ЩМА-10
Таблица Б.4 - Устройство верхних слоев дорожных покрытий из ЩМА-10
| Рекомендуемая толщина слоя, см | Расход смеси, кг/м2 |
| 2,0-4,0 | 50-100 |
Б.2 Щебеночно-мастичный асфальтобетон ЩМА-15
Таблица Б.5 - Потребность в материалах для приготовления смеси
| Материал | Потребность о материале, % по массе |
| Щебень фракций, мм: | |
| 5-10 | 15-25 |
| 10-15 | 40-60 |
| 15-20 | - |
| Песок из отсевов дробления | 5-20 |
| Минеральный порошок | 10-20 |
| Битум или ПБВ | 6,0-7,0 |
| Стабилизирующая добавка | 0,2-0,5 |
Таблица Б.6 - Применяемые битумные вяжущие
| Дорожно-климатическая зона | I | II-III | IV-V |
| Глубина проникания иглы, 0,1 мм, при температуре 25 °С | 90-200 | 60-130 | 40-90 |
Примечание - Более вязкие битумы и ПБВ рекомендуется применять на дорогах с более высокой интенсивностью движения.
Таблица Б.7 - Зерновой состав минеральной части ЩМА-15
| Содержание минеральных зерен, %, мельче данного размера, мм | |||||||||
| 20 | 15 | 10 | 5 | 2,5 | 1,25 | 0,63 | 0,315 | 0,16 | 0,071 |
| 100 | 90-100 | 40-60 | 25-35 | 18-28 | 15-25 | 12-22 | 10-20 | 9-16 | 9-14 |

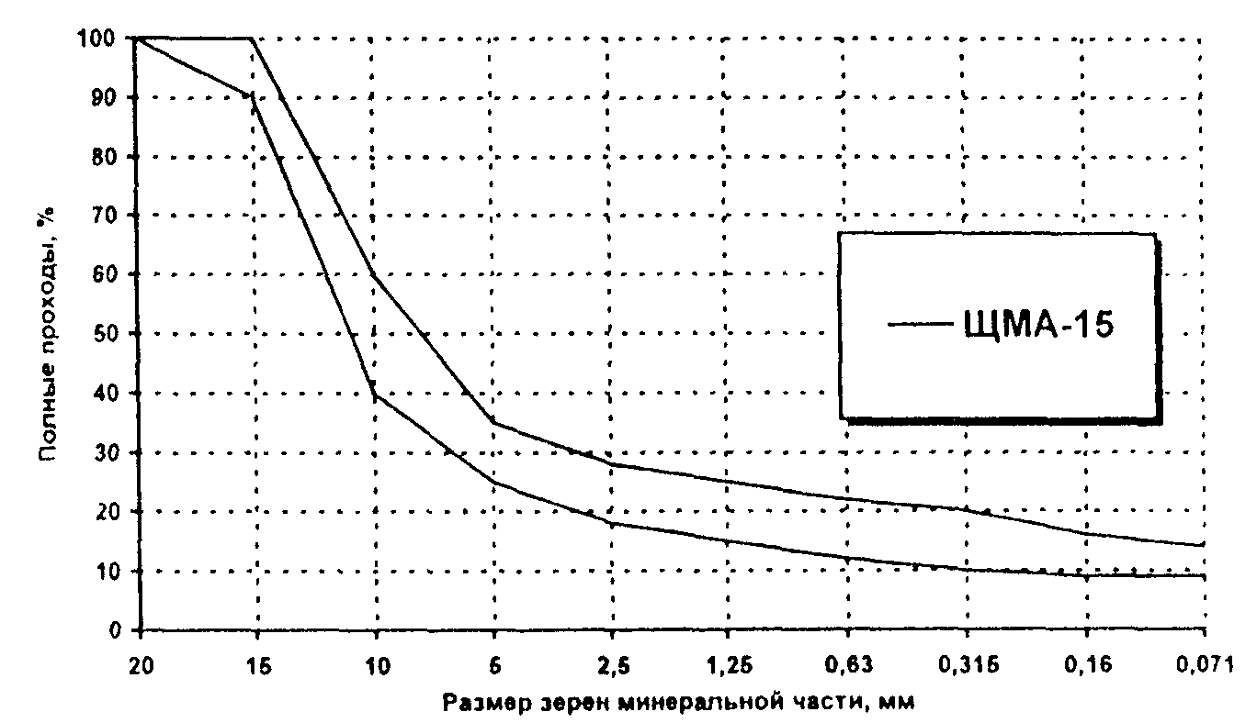

^ Рисунок Б.2 - Зерновой состав минеральной части ЩМА-15
Таблица Б.8 - Устройство верхних слоев дорожных покрытий из ЩМА-15
| Рекомендуемая толщина слоя, см | Расход смеси, кг/м2 |
| 3,0-5,0 | 75-125 |
Б.3 Щебеночно-мастичный асфальтобетон ЩМА-20
Таблица Б.9 - Потребность в материалах для приготовления смеси
| Материал | Потребность в материале, % по массе |
| Щебень фракций, мм: | |
| 5-10 | 10-15 |
| 10-15 | 20-30 |
| 15-20 | 30-50 |
| Песок из отсевов дробления | 5-15 |
| Минеральный порошок | 10-20 |
| Битум или ПБВ | 5,5-6,0 |
| Стабилизирующая добавка | 0,2-0,5 |
Таблица Б.10 - Применяемые битумные вяжущие
| Дорожно-климатическая зона | I | II-III | IV-V |
| Глубина проникания иглы, 0,1 мм, при температуре 25 °С | 90-200 | 60-130 | 40-90 |
Примечание - Более вязкие битумы и ПБВ рекомендуется применять на дорогах с более высокой интенсивностью движения.
Таблица Б.11 - Зерновой состав минеральной части ЩМА-20
| Содержание минеральных зерен, %, мельче данного размера, мм | |||||||||
| 20 | 15 | 10 | 5 | 2,5 | 1,25 | 0,63 | 0,315 | 0,16 | 0,071 |
| 90-100 | 50-70 | 25-42 | 20-30 | 15-25 | 13-24 | 11-21 | 9-19 | 8-15 | 8-13 |

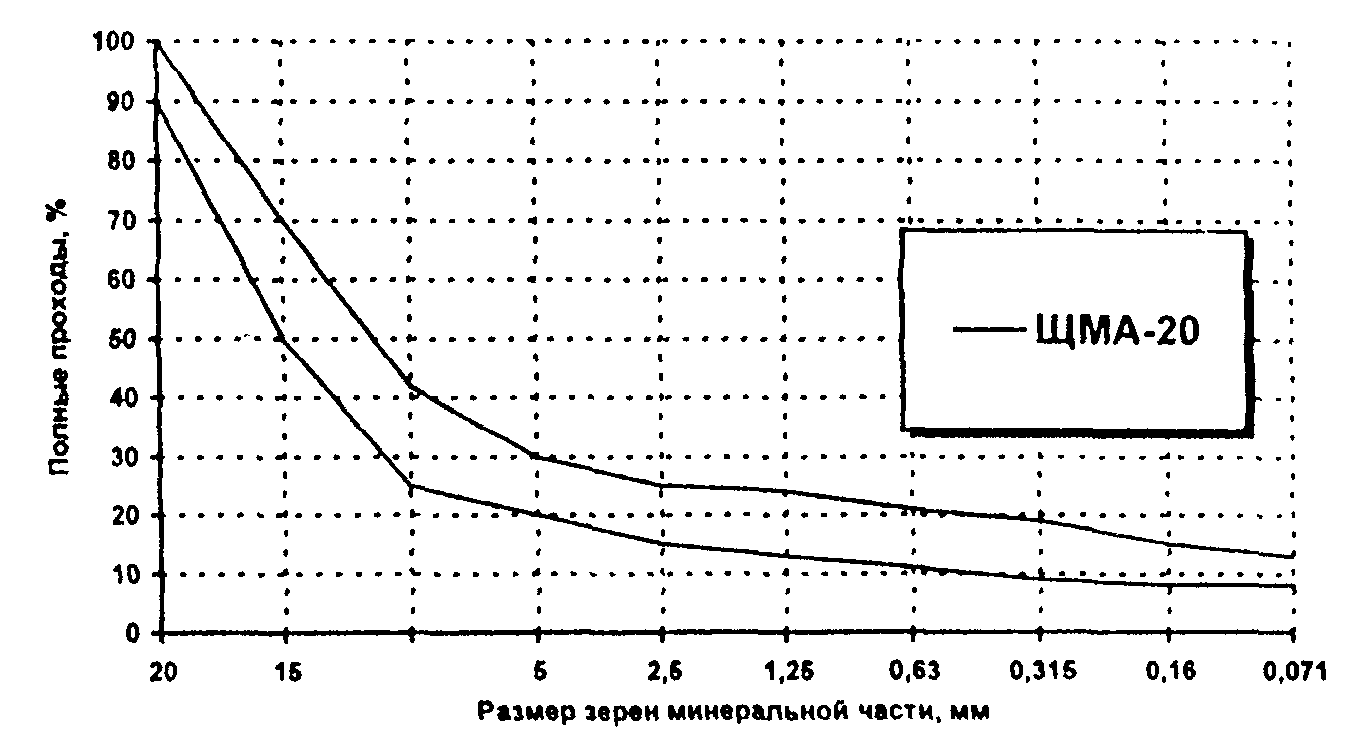

^ Рисунок Б.3 - Зерновой состав минеральной части ЩМА-20
Таблица Б.12 - Устройство верхних слоев дорожных покрытий из ЩМА-20
| Рекомендуемая толщина слоя, см | Расход смеси, кг/м2 |
| 4,0-6,0 | 100-150 |
^ УСТРОЙСТВО СПОРТИВНЫХ ПЛОЩАДОК
1. Спортивное оборудование площадок, как правило, предназначено для всех возрастных групп населения, размещается на спортивных, физкультурных площадках либо на специально оборудованных пешеходных коммуникациях («тропы здоровья») в составе рекреаций. Спортивное оборудование в виде специальных физкультурных снарядов и тренажеров может быть как заводского изготовления, так и выполненным из бревен и брусьев со специально обработанной поверхностью, исключающей получение травм (отсутствие трещин, сколов и т.п.). При их выборе следует руководствоваться каталогами сертифицированного оборудования. При устройстве уличных тренажеров и спортивных комплексов все металлические детали и каркасы тренажеров должен быть окрашен порошковой полимерной краской методом запекания. Сидения и спинка должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не мене 18мм. Все детали из фанеры должны быть окрашены краской на водной основе, устойчивой к ультрафиолету и атмосферным явлениям. Все торцы труб должны быть закрыты пластмассовыми заглушками.
2. При организации и оснащении детских площадок (чаще всего дворовых, внутриквартальных) должна соблюдаться возможность предоставления детям с самого раннего возраста условий по этапному наращиванию физических нагрузок и динамизма в целях приобретения привычки к активной жизни и спортивным занятиям.
Физкультурно-игровые площадки для дошкольников и детей младшего возраста должны оснащаться многообразными элементами и снарядами, закрепляющими поэтапное наращивание у детей физической подготовленности, достигаемое в процессе игр, связанных с преодолением препятствий, разминок на снарядах и пр. Этому способствуют многочисленные типы выпускаемых ныне предметов оснащения типовых детских площадок городов. Многие из них рассчитаны на использование детским контингентом в более широком возрастном диапазоне, включая и детей школьного возраста.
3. Игровое оборудование детских площадок должно быть сертифицировано, соответствовать требованиям санитарно-гигиенических норм, охраны жизни и здоровья ребенка, быть удобным в технической эксплуатации и эстетически привлекательным. Рекомендуется применение модульного оборудования, обеспечивающего вариантность сочетаний элементов.
4. Требования к материалу игрового оборудования и условиям его обработки следующие:
- деревянное оборудование должно быть выполнено из твердых пород дерева со специальной обработкой, имеющей экологический сертификат качества и предотвращающей гниение, усыхание, возгорание, сколы; должно быть отполировано, острые углы закруглены;
- металл должен применяться преимущественно для несущих конструкций оборудования, иметь надежные соединения и соответствующую обработку (влагостойкая покраска, антикоррозийное покрытие); рекомендуется применять металлопластик, который не травмирует, не ржавеет, морозоустойчив;
- бетонные и железобетонные элементы оборудования должны быть выполнены из бетона марки не ниже 300, морозостойкостью не менее 150, иметь гладкие поверхности;
- оборудование из пластика и полимеров должно иметь гладкую поверхность и яркую, чистую цветовую гамму окраски, не выцветающую от воздействия климатических факторов.
При устройстве рукохода "змейка" из металлических труб, все элементы должны быть окрашен цветными эмалями, размеры 4100х2278х2400 мм
Турник должен быть разновысокий, окрашенных цветной эмалью, размеры 3000х2000х2100 мм
Шведская стенка из металлических труб, должна быть окрашена цветной эмалью, размеры 3000х2000х2100 мм
Шведская стенка малая из металлических труб, должна быть окрашена цветными эмалями, размеры 1300х1500х200 мм.
При обустройстве площадок для мини-футбола следует использовать ворота на каркасе из металлических труб и клееного бруса, с сеткой
5. Конструкции игрового оборудования должны исключать острые углы, поручни оборудования должны полностью охватываться рукой ребенка; для оказания экстренной помощи детям в комплексы игрового оборудования при глубине внутреннего пространства более 2 м необходимо предусматривать возможность доступа внутрь в виде отверстий (не менее двух) диаметром не менее 500 мм.
6. При размещении игрового оборудования на детских игровых площадках необходимо соблюдать минимальные расстояния безопасности в соответствии с таблицей 5.5.
^ Таблица 5.5 — Минимальные расстояния безопасности при размещении игрового оборудования
| Игровое оборудование | Минимальные расстояния |
| Качели | Не менее 1,5 м в стороны от боковых конструкций и не менее 2 м вперед (назад) от крайних точек качели в состоянии наклона |
| Качалки | Не менее 1,0 м в стороны от боковых конструкций и не менее 1,5 м вперед от крайних точек качалки в состоянии наклона |
| Карусели | Не менее 2 м в стороны от боковых конструкций и не менее 3 м вверх от нижней вращающейся поверхности карусели |
| Горки | Не менее 1 м от боковых сторон и 2 м вперед от нижнего края ската горки |
В пределах указанных расстояний на участках территории площадки не допускается размещение других видов игрового оборудования, скамей, урн, бортовых камней и твердых видов покрытия, а также веток, стволов, корней деревьев. Требования к параметрам игрового оборудования и его отдельных частей рекомендуется принимать согласно таблице В.2 приложения В.
7. Необходимо разделять площадь участка детских физкультурно-игровых сооружений на зоны по возрастным категориям, выделяя места для детей от 1 года до 4 лет. Площадки для детей старшего дошкольного и младшего школьного возраста можно условно разделить с помощью усложняемых игровых устройств на зоны для 5—7, 8—10; 11—12 лет. Территория участка для игр рассчитывается исходя из минимальной площади, необходимой для одного ребенка: 1-4 лет — 5-7 м2; 5-7 лет — 7-10 м2; 8-10 лет — 10—12 м2 (по нормам МГСН 1.02).
8. Комплексные игровые площадки для активного досуга детей и длительного пребывания на воздухе компонуются в основном из следующих зон: физкультурно-игровых устройств; игр с водой и с песком; спортивных игр.
Комплекс может быть дополнен зонами: для изучения правил дорожного движения; уголками природы с различными растениями и вольерами для животных; тематическими («театр», «цирк», строительные конструкторы, сооружения, имитирующие жилье разных исторических эпох: замки, вигвамы, пещеры и т.п.), но этот набор требует обязательного присутствия инструктора и кладовых для хранения инвентаря.
9. Детская физическая активность, осуществляемая в произвольном режиме и в полной самостоятельности, стимулируется у детей старшего возраста также благодаря устройству на детских площадках крупноразмерных элементов, чаще всего природного происхождения.
Для этих целей рекомендуется:
- сохранение и укрепление имеющихся неровностей естественного рельефа;
- сохранение естественных валунов или крупноразмерных каменных обломов смягченных очертаний, пригодных для лазания детей;
- закрепление естественных крупноразмерных коряг и стволов, способствующих обучению детей лазанию;
- использование имеющихся естественных водотоков (ручейков и пр.); устройство малых открытых бассейнов — «лягушатников», фонтанчиков и т.п. в пределах площадки и т.д.
10. Особое значение имеет также строительство велодорожек для катания детей на велосипедах, роликах, досках. Практически у большинства крупных супермаркетов, у вокзалов и других сооружений массового посещения в зарубежных странах рекомендуется организовывать плоские, заасфальтированные площадки для катания детей на роликах под присмотром.
11. Необходимые для спортивных занятий в ежедневном досуговом режиме площадки упрощенного типа должны формироваться в ближайшей пешеходной доступности от мест проживания — так же, как и детские площадки, в качестве внутриквартальных сооружений. При этом следует отметить, что простейшая форма, которую можно рекомендовать, — это роликовая площадка для обучения малышей и катания подростков. В отличие от тренировочной площадки она представляет собой небольшую асфальтовую площадку радиусом до 5 м, желательно круглой формы, огражденную скругленным валиком. Ограждение может выполняться из бетона, кладки или в виде земляного валика такой формы, чтобы при устройстве на нем деревянного настила оно служило сиденьями для отдыха детей (при высоте 0,4 м) и взрослых (при высоте 0,45 м)
