Базовые наборы данных. Расширение сферы использования ГИС и интегрированных с ними технологий обусловливает огромное разнообразие выполняемых на их основе геоинформационных проектов разного территориального охвата, предметной специализации и проблемной ориентации. К принципиально новому классу проектов, начало разработки которых относится к середине 90-х годов, принадлежат программы и проекты создания национальных и международных региональных инфраструктур пространственных данных (ИПД). Главный мотив создания ИПД — свобода и легкость доступа к информации со стороны государственных и коммерческих организаций и простых граждан, удобство информационного взаимодействия держателей и потребителей данных, устранение ведомственных информационных барьеров, дублирование сбора пространственных данных, их эффективное использование.
Сложность реализации и масштабность подобных проектов, требующих мобилизации немалых финансовых, организационных и интеллектуальных средств для решения комплекса задач, связанных с инфраструктурным обеспечением использования национальных и межнациональных информационных (и геоинформационных) ресурсов, позволяют утверждать, что их разработка относится к приоритетным направлениям развития мировой геоинформационной индустрии на ближайшие 5 — 10 лет.
Предпосылки действительной тотальной интеграции технологий и информационных ресурсов на региональном, национальном и глобальном уровнях в форме ИПД были подготовлены к середине 90-х годов развитием сети Интернет. Начало работ над ними традиционно связывают с инициативой США по разработке национальной ИПД NSDI в соответствии с Указом президента США Клинтона № 12906 от 13 апреля 1994 г. «Координация сбора и обеспечение доступа к географическим данным: Национальная инфраструктура пространственных данных», в котором, среди прочего, утверждается, что «...географическая информация крайне необходима для содействия экономическому развитию, для совершенствования управления природными ресурсами и защиты окружающей среды. Новые технологии позволяют усовершенствовать механизмы сбора, распространения, использования и картографического отображения географиче-
156
ских (или геопространственных) данных... Под «национальной инфраструктурой пространственных данных» понимаются технология, политика, стандарты и трудовые ресурсы, необходимые для сбора, обработки, хранения, распространения и совершенствования использования пространственных данных...» [W.J.Clinton, 1994]. Вслед за США аналогичные проекты были предложены рядом национальных и международных организаций, среди них — Глобальная ИПД GSDI, Канадская ИПД CGDI, ИПД Австралии и Новой Зеландии ASDI, Азиатско-Тихоокеанская ИПД APSDI, европейские национальные инициативы в рамках паневропейской программы EUROGI.
Многолетняя практика разработок концептуальных основ и реализации национальных ИПД позволила выделить в их составе три инвариантные составляющие:
- базовая пространственная информация',
- стандартизация пространственных данных,
- базы метаданных и механизм обмена данными.
Кроме того, проекты некоторых национальных ИПД содержат четвертый компонент — институциональную основу. Это институции, органы, механизмы координации, службы, обеспечивающие ее проектирование и реализацию. Этот компонент факультативен и включается в состав ИПД при отсутствии предпосылок и механизмов развертывания работ над ней.
Рассмотрим необходимые компоненты ИПД, проиллюстрировав особенности их реализации на конкретных региональных примерах в заключительной части всего раздела.
Под базовой пространственной информацией или базовыми наборами данных (БНДУ в национальных ИПД принято понимать набор «базовых», «основных», наиболее необходимых слоев или групп слоев ГИС. соответствующий по своему содержа-нию цифровой карте-основе. К числу таких слоев принято относить геодезическую основу, рельеф, гидрографическую и транспортную сеть, административные границы. В зависимости от конкретных национальных условий и стратегии создания национальных ИПД этот перечень может дополняться другими элементами, которыми могут быть цифровые ортоизображения, населенные пункты, землепользование и т.д. Состав базовой информации определяется, с одной стороны, исходя из потребностей в ней потенциальных пользователей — государственных, коммерческих организаций и частных граждан и, с другой стороны, сообразуясь с наличием готовых наборов цифровых данных. Предполагается, что большинство элементов БНД может быть сгенерировано из уже существующих цифровых данных.
1 Предложены различные их наименования в оригинале: «framework», «fundamental data», «core datasets», «fundamental datasets».
157
Некоторые из его элементов могут не иметь самостоятельного значения, например национальная база данных уличных адресов физических и юридических лиц, которая предназначена лишь для создания производных БД путем адресной привязки крупных наборов тематических данных (например, результатов переписей населения).
Для национального базового набора должен быть определен уровень пространственного разрешения (например, в терминах масштаба соответствующей цифровой карты-основы), который, в свою очередь, определит позиционную точность базовых данных. Атрибутика элементов базового набора должна быть минимальной.
Каждый его элемент должен покрывать территорию без пробелов. Должен существовать механизм ее перманентного обновления.
Задача создания БНД возлагается обычно на специально созданный комитет ведущих ведомств, которые выполняют эту работу собственными силами или с привлечением коммерческих организаций и их объединений.
Среди его элементов могут быть назначены приоритеты, что отражается в календарных планах работ, устанавливающих их этап-ность.
Как и для прочих данных национальной ИПД, для базовой информации устанавливается ее строгое соответствие стандартам (стандартизованным моделям данных, стандартам точности и качества, стандартам на метаописание данных и т.п.).
Базовая информация должна быть общедоступна. Различные национальные ИПД могут придерживаться разной ценовой политики, тем не менее общее правило ее формирования основано на том, что базовая информация должна распространяться по вполне общедоступным ценам, если не представляется возможным сделать ее бесплатной. Изъятия из общих правил могут касаться особых категорий данных или пользователей: некоторые наборы могут объявляться бесплатными, для некоммерческих организаций и учебных заведений могут существовать скидки от базовых цен и т. п.
Таковы общие принципы организации национальной базовой информации. Проиллюстрируем их примером создания базовых наборов данных в программе австрало-новозеландской ИПД ASDI.
В процессе длительного обсуждения стратегии формирования ASDI взгляд на суть и состав ее базовой информации менялся. Предполагалось, что в ее состав войдет геодезическая основа, цифровые ортоизображения, гидрографическая сеть, административные границы и кадастровая информация. В ходе дискуссий определилось и наименование этой составляющей ASDI как «базового набора данных» (fundamental datasets) взамен параллельно или ранее употреблявшихся терминов «framework» (прямая ана-
158
логия с американской NSDI) или «core datasets». По результатам дискуссий внутри БНД определен дополнительно базовый подна-бор наиболее употребимых данных (по версии одной из двух организаций, координирующих создание ASDI, а именно Федерального комитета по пространственным данным CSDC, за которым сохранено наименование «framework») в составе1:
Темы
Геодезическая основа
Наборы данных
Национальная БД сети геодезических станций, основные геодезические параметры, включая геоцентрическую систему координат Австралии, модель геоида и т. п.
Рельеф
Цифровая модель рельефа суши и акваторий, границы исключительной экономической зоны и континентального шельфа
Транспортная сеть
Транспортные коммуникации (железные и автодороги) и объекты (морские и аэропорты)
Административное деление
Административно-территориальное деление на союзном, штатном и локальном уровнях, электоральные, статистические и почтовые округа, географические названия
Земельный кадастр
Землевладения, госземзапас, особо охраняемые объекты, уличные адреса
Природная среда
Климат, единицы ландшафтного деления, (включая естественную растительность), гидрографическая сеть, наиболее употребительные аэро- и космические материалы
Разработаны планы существенного расширения или детализации приведенного выше перечня.
Для сравнения приведем структуру еще одного базового набора данных в составе азиатско-тихоокеанской ИПД APSDI:
Тематическая группа
Геодезическая основа
Рельеф Гидрографическая сеть
Элементы
Геодезические параметры и референцные
системы
Цифровая модель рельефа
Природные и искусственные водотоки и водные объекты, границы водосборов, береговая линия
1 Fundamental Datasets. A CSDC discussion paper, asdi/fddisc.php.
— g.gov.au/
159
Транспортные коммуникации
Население
Географические названия
Растительность
Автомобильные и железные дороги, морские и авиапорты
Крупные населенные пункты
Официально принятые наименования географических объектов
Естественная растительность, лесные и сельскохозяйственные насаждения
Природные катастрофы Зоны возможных землетрясений,
наводнений, проявлений вулканизма и опасных климатических процессов
Административные границы
Государственные границы и границы внутреннего административно-территориального деления, границы исключительных экономических зон акваторий
Использование земель
Распределение населения, сельского хозяйства, объектов обрабатывающей промышленности и особо охраняемых территорий
Стандартизация пространственных данных. Сбор и обмен пространственными данными в национальном (и тем более в межнациональном и глобальном) масштабе требуют развитой и всеобъемлющей системы стандартов. Объектом стандартизации служат все составляющие геоинформационных технологий: модели пространственных данных, форматы их представления, качество данных. Система должна быть иерархичной, основанной на стандартных общепринятых спецификациях в области компьютерных технологий, и включать базовые стандарты, спецификации моделей данных (растровой, векторной и т.п.) и данных по отдельным предметным областям пространственно-информационного моделирования. Они различаются также по назначению, форме и статусу. Наряду с государственными и отраслевыми стандартами, широкое распространение получили корпоративные промышленные стандарты, в том числе разрабатываемые частными фирмами и консорциумами производителей геоинформационных товаров и услуг.
Любой из стандартов должен строиться как часть некоторой более общей системы, он должен быть тщательно согласован с иными стандартами и их системами, к его разработке должен быть привлечен широкий круг специалистов, процедура разработки должна быть многоэтапна, открыта, «прозрачна» и контролируема. Дальнейшее развитие стандарта, его жизнеобеспечение и использование должно поддерживаться заранее созданной инфраструктурой.
Главные тенденции в деле стандартизации пространственных данных на национальном уровне и в рамках паневропейских и глобаль-
160
ных международных инициатив могут быть проиллюстрированы примерами деятельности Федерального комитета по географическим данным США FGDC, стандартами Европейского комитета по стандартизации CEN, стандартами ISO (MOC) и консорциума OGC.
Федеральный комитет по географическим данным США FGDC является межведомственной организацией, представляющей федеральные службы, связанные со сбором и обработкой пространственных данных, и крупных производителей программных средств ГИС, на которую возложены функции координатора работ над ИПД США NSDI. Уже в 1997 г. в его активе значилось 26 стандартов на цифровые пространственные данные, 4 из которых были полностью готовы (стандарт на метаданные CSDGM, стандарт обмена пространственными данными SDTS, стандарт на кадастровые данные и классификация переувлажненных местообитаний и водных ландшафтов), 7 находились в стадии завершения их обсуждения и подготовки к утверждению (3 из них утверждены к весне 1998 г.), 9 — в стадии проекта (в той или иной версии), 6 — в виде предложений. По данным на февраль 1999 г., общее число стандартов, разрабатываемых силами 15 рабочих групп и подкомитетов, возросло до 32 (из них 9 стандартов были утверждены). К утвержденным ранее стандартам добавились: расширения («профили») SDTS и CSDGM, стандарты на цифровые ортоизображс-ния, позиционную точность, классификаторы почв и растительности и др. На начало декабря 1999 г. число утвержденных стандартов достигло 16, а к октябрю 2002 г. — 19. Всего к этому времени в активе FGDC значилось 37 стандартов.
Разработка стандартов FGDC — многоэтапный процесс. Он состоит из пяти стадий, каждая из которых включает по меньшей мере один этап. Первая стадия — заявка на разработку, ее оценка и рецензирование (этапы 1 и 2) — предваряет вторую стадию пилот-проекта, подготавливаемого одним из подкомитетов или рабочих групп FGDC для инициации его дальнейшей разработки (этап 3). Цель третьей стадии — подготовка рабочего текста проекта к внутреннему и внешнему рецензированию рабочей группой разработчиков (этапы 4 и 5). Стадия рецензирования включает 5 этапов (6—11): согласно регламенту, организуется его публикация, публичное обсуждение, тестирование, обобщение всех поправок и комментариев, подготовка к утверждению на пятой, финальной, стадии разработки (этап 12).
Одним из самых ранних стандартов FGDC был стандарт (спецификация) SDTS (Spatial Data Transfer Standard (Specification)). В 2002 г. исполняется 10 лет с момента его утверждения. Стандарт основан на идее нейтрального формата, который служит посредником при конвертировании данных из формата одного программного средства ГИС в формат другого (рис. 40). Многообразие форматов пространственных данных и проблема межформатной
6 Тнкунов. кн. 2. 161
AVTOCAD
SYSTEM9
ULTIMAP
ARC/INFO jiGER
MOSS
INTERGRAF
SYSTEM9 ARC/INFO TIGER
ETAK
SPANS
EPPL7
GRASS
AVTOCAD
ULTIMAP INTERGRAF
MOSS
DLG

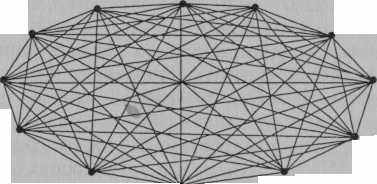

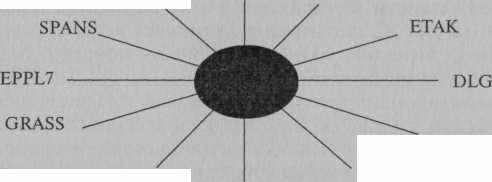

Рис. 40. Преимущества разработки и поддержки Л-программными средствами единого обменного формата (SDTS): количество необходимых конвертеров уменьшается с N(N- 1) в случае А до 27V в случае Б
совместимости программных средств и технологий ГИС обсуждалась ранее в разделе о моделях пространственных данных.
Каждый из участников обмена должен располагать при этом средствами экспорта/импорта в/из SDTS.
Базовая версия стандарта (FGDC-STD-002) специфицирует пространственные объекты размерностью не более двух в рамках векторной топологической модели. В главе о моделях пространственных данных приводился фрагмент спецификации стандартом некоторых типов пространственных объектов в его дефини-ционной части. В SDTS заложены тем не менее возможности для спецификации особых типов пространственных данных и иных их моделей, реализуемые в виде «профилей» — подмножеств базовой версии стандарта, состоящей из трех частей: Logical Specification, Spatial Features и ISO 8211 Encoding. Часть 4 SDTS специфицирует обмен векторными топологическими данными. Утвержден «профиль», уточняющий стандарт в части данных о точечных объектах: SDTS Part 6: Point Profile (FGDC-STD-002.6). Часть 5 стандарта SDTS: Raster Profile and Extensions FGDC-STD-
162
002.5) содержит растровый профиль стандарта и расширение BIIF (Basic Image Interchange Format), т.е. базовый формат обмена изображениями, который дополняет прикладные возможности обмена растровыми данными в SDTS, заложенные в формате BIIF ISO/ 1ЕСи спецификации GeoTIFF(версии 1.0). Профиль, специфицирующий содержание цифровых карт: SDTS Part 7: Computer-Aided Design and Drafting (CADD) Profile — стандартизует специальные типы данных, относящиеся к картографической графике. Такое расширение стандарта нацелено на обмен цифровыми картографическими данными, в нашей терминологии — цифровыми картами, созданными программными средствами типа ГИС и САПР, для чего требуется ввести новые, отличные от базового стандарта типы данных, относящиеся исключительно к цифровой графике, включая векторные графические изображения (например, картографические знаки), примитивы типа прямоугольника, круга или отрезка кривой, тексты с характеристиками начертания и размера шрифтов, цвета, заливки. Версия стандарта от апреля 1998 г. содержала 326 пронумерованных (для удобства его обсуждения) элементов (строк текста, таблиц) и приложение с примером трансляции типов данных SDTS в аналогичные типы программных средств клонов AutoCAD и Intergraph. Таким образом, САПР-профиль стандарта SDTS дополняет базовую версию теми элементами, которые расширяют пространственные данные ГИС до цифровых карт или позволяют преобразовать первое во второе.
Идея использовать подобный SDTS нейтральный формат как основу национального стандарта обмена реализована, в частности, в КНР. Принятый в 1999 г. «Национальный формат обмена геопространственными данными» CNSDTF (Chinese National Geo-Spatial Data Transfer Format) рассматривается как официальный стандарт (№ 17798-1999), по структуре вполне аналогичный SDTS [Wang, Gong, Huang, Deng, 1999]. Известно также, что одноименный австрало-новозеландский стандарт AS/NZS 4270 представляет собой адаптированный американский стандарт SDTS.
Еще один тип стандартов FGDC — стандарт на метаданные CSDGM — будет рассмотрен в разделе о метаданных.
В Европе наиболее многообещающие инициативы в деле стандартизации связываются с Европейским комитетом по стандартизации CiTTV (Comite Europeen de Normalization), общеевропейским органом со штаб-квартирой в Брюсселе, осуществляющим разработку и утверждение стандартов по функциям, аналогичным ISO. В состав комитета входят 18 европейских государств: Австрия, Бельгия, Великобритания, Дания, Германия, Греция, Ирландия, Исландия, Испания, Италия, Люксембург, Нидерланды, Норвегия, Португалия, Швейцария и Швеция (Россия не является членом CEN). Стандартизацией пространственных данных занимается его Технический комитет по географической информации CEN/TC 278
163
«Geographic Information», работающий с 1992 г. Из готовых стандартов комитета, устанавливающих европейские нормы на позиционирующую часть пространственных данных, их качество, мета-описание, способы обмена, можно упомянуть:
Geographic Information, Reference Model, ENV 12009, August 1997;
Geographic Information, Data Description, Spatial schema, ENV 12160, August 1997;
Geographic Information, Data Description Quality, PrEN 12656, December 1996;
Geographic Information, Data Description Metadata, PrEN 12657, October 1997;
Geographic Information, Data Description Transfer, PrEN 12658, December 1996;
Geographic Information, Referencing, Geographic identifiers, PrEN 12761, December 1996;
Geographic Information, Referencing, Position, PrEN 12761, December 1996.
В своей деятельности комитет тесно связан с аналогичным ему по целям Комитетом по географической информации и геомати-ке ТС 211 «Geographic information/Geomatics» Международной организации по стандартизации ISO (MOC). Взаимоотношения между двумя ведущими службами стандартизации пространственных данных регулируются так называемым Венским соглашением между CEN и ISO, предусматривающим, в частности, участие представителей обоих структур в параллельных работах. Цель сотрудничества — гармонизация национальных, европейских и международных стандартов, необходимость которой вполне очевидна. По состоянию на конец февраля 1999 г. в число постоянных членов комитета входили организации из 30 стран (включая Госстандарт России), 11 организаций-наблюдателей, 3 члена-корреспондента. Пять рабочих групп координируют и выполняют работу над стандартами по 20 направлениям1:
15046-1: Geographic information — Part 1: Reference model;
15046-2: Geographic information — Part 2: Overview;
15046-3: Geographic information — Part 3: Conceptual schema language;
15046-4: Geographic information — Part 4: Terminology;
15046-5: Geographic information — Part 5: Conformance and testing;
15046-6: Geographic information — Part 6: Profiles;
15046-7: Geographic information — Part 7: Spatial schema;
15046-8: Geographic information — Part 8: Temporal schema;
15046-9: Geographic information — Part 9: Rules for application schema;
1 Для доступа к текстам стандартов на странице ТС 211 в Интернете — kart.no/isotc211 — требуется пароль, который можно узнать у национальных представителей в ISO.
164
15046-10: Geographic information — Part 10: Feature cataloguing methodology;
15046-11: Geographic information — Part 11: Spatial referencing by coordinates;
15046-12: Geographic information — Part 12: Spatial referencing by geographic identifiers;
15046-13: Geographic information — Part 13: Quality principles;
15046-14: Geographic information — Part 14: Quality evaluation procedures;
15046-15: Geographic information — Part 15: Metadata;
15046-16: Geographic information — Part 16: Positioning services;
15046-17: Geographic information — Part 17: Portrayal;
15046-18: Geographic information — Part 18: Encoding;
15046-19: Geographic information — Part 19: Services;
15854: Geographic information — Functional standards;
16569: Geographic information — Imagery and gridded data;
16822: Geographic information/Geomatics — Qualifications and Certification of Personnel.
Консорциум «открытых ГИС»: Open GIS Consortium, Inc. (OGQ создан в 1993 г. и является одним из ведущих разработчиков стандартов на пространственные данные в рамках подхода, известного под наименованием «открытых систем» (применительно к геоинформационным технологиям Open GIS), объединяя организации-разработчики программного обеспечения и поставщиков данных. В отличие от национальных и международных организаций, упомянутых выше, консорциум не занимается подготовкой «официальных» стандартов. Главная его цель — создать технологию, которая позволит разработчикам приложений использовать любые пространственные данные и функции обработки, доступные в вычислительной среде или в сети внутри одного приложения и потока данных. Этот подход реализован в спецификации OGIS (Open Geodata Interoperability Specification), устанавливающей принципы прозрачного взаимодействия приложений при обработке пространственных данных. Список членов консорциума, датированный 10 марта 1999 г., содержит 182 организации (российских в нем нет) со статусом основных, ассоциированных и технических его участников.
Работа консорциума сопровождается тесным взаимодействием с организациями-разработчиками стандартов, включая комитеты ISO/ ТС 211, ISO/TC 204 (информационные и управляющие системы на транспорте), ISO/IEC/JTC1/SC32/WG4 (группа, занимающаяся расширениями стандарта SQL, в том числе расширением SQL/ MultiMedia, известным также как SQL/MM, с дополнительными возможностями включения пространственных объектов), CORBAgis (специальная группа по разработке подхода к использованию пространственных данных в среде распределенных объектов в архитек-
165
туре CORBA и архитектуре управления объектами ОМА консорциума OMG), консорциум W3C (World Wide Web Consortium).
Деятельность OGC и ее результаты исчерпывающе документированы в Интернет1; здесь можно найти ценные объемистые документы, к примеру, онлайновый «путеводитель» OpenGIS Guide, спецификации OpenGIS Abstract Specification и OpenGIS Impementation Specification.
