7.2. Мероприятия по обеспечению пожарной безопасности генеральной планировки

Объект расположен на свободной от застройки территории. Проектом предусмотрены противопожарные разрывы до существующих зданий в соответствии с приложением 1* СНиП 2.01.07-89*. Подъезд пожарных машин, исходя из архитектурных решений, для всех зданий и помещений предусмотрен со всех сторон. Проектом предусмотрены внутриплощадочные проезды и площадки для разворота автомашин с покрытием из мелкозернистого асфальтобетона. Ширина проездов принята не менее 3,5м. Доступ пожарных подразделений с автолестниц (автоподъемников) обеспечивается во все помещения здания. В зоне между зданием и проездами не предусматриваются площадки для размещения мест парковки автомобилей или устройство каких либо сооружений, препятствующих установке пожарных автомобилей или специального пожарного оборудования.

Устройство тупиковых проездов на площадке вокруг здания не предусматривается. Покрытие проездов рассчитывается на нагрузку пожарных автомобилей.


7.3. Обеспечение пожарной безопасности

В соответствии с требованиями ГОСТ 12.1.004-91 «Пожарная безопасность. Общие требования» пожарная безопасность обеспечивается:
  • системой предотвращения пожара;
  • системой противопожарной защиты;
  • организационно-техническими мероприятиями.

Система предотвращения пожара в зданиях обеспечивается применением пожаробезопасных строительных материалов, различного инженерно-технического оборудования, которые прошли соответствующие испытания и имеющие сертификаты соответствия и пожарной безопасности, а также привлечение организаций, имеющих соответствующие лицензии для осуществления проектирования, монтажа, наладки, эксплуатации и технического обслуживания данного оборудования.

Строительные решения здания обеспечивают:
  • своевременную и безопасную эвакуацию людей из здания
  • спасение людей в случае воздействия опасных факторов пожара
  • защиту людей на путях эвакуации от воздействия опасных факторов пожара.
  • минимальную пожарную загрузку помещений.


7.4.1. Предотвращение распространения пожара

Предотвращение распространения пожара достигается мероприятиями, ограничивающими площадь, интенсивность и продолжительность горения. К ним относятся:
  • конструктивные и планировочные решения, препятствующие распространению опасных факторов пожара по помещению, между помещениями, между этажами.
  • ограничение пожарной опасности строительных материалов, используемых в поверхностных слоях конструкций зданий, отделок и облицовок.
  • наличие средств пожарной сигнализации и оповещения людей о пожаре.
  • наличие системы внутреннего противопожарного водопровода.
  • в междуэтажных перекрытиях щели и места прохода инженерных коммуникаций выполняются с уплотнением, обеспечивающим дымо- и газонепроницаемость и и соответствующие пределы теплоизолирующей способности при сохрани целостности конструкции.

Система противопожарной защиты обеспечивается комплексом конструктивно-планировочных решений здания, а также применением средств противопожарной защиты.

В систему противопожарной защиты здания входят:
  • объемно–планировочные и технические решения, обеспечивающие своевременную эвакуацию людей и их защиту от опасных факторов пожара;
  • регламентация огнестойкости и пожарной опасности конструкций и отделочных материалов;
  • устройства, ограничивающие распространения огня и дыма;
  • устройство наружного противопожарного водоснабжения от пожарных гидрантов, внутренний противопожарный водопровод;
  • автоматическая пожарная сигнализация;
  • система оповещение людей о пожаре;
  • здание оборудуется автоматической пожарной сигнализацией.


7.4.2. Характеристика путей эвакуации

Пути эвакуации людей из здания составляют следующие участки:
  • помещение;
  • коридор;
  • тамбур перед выходом наружу;
  • прилегающая территория.

Эвакуация людей предусмотрена проектом непосредственно наружу.

Пути эвакуации из здания на путях эвакуации устанавливаются световые таблички «Выход». Ширина дверей на путях эвакуации принята не менее 1200 мм. Открывание дверей на путях эвакуации предусмотрено по направлению выхода из здания.

При эксплуатации эвакуационных путей и выходов должно быть обеспеченно соблюдение проектных решений и требований нормативных документов по пожарной безопасности (в том числе по освещенности, количеству, размерам и объемно-планировочным решениям эвакуационных путей и выходов, а также по наличию на путях эвакуации знаков пожарной безопасности).

Двери на путях эвакуации должны открываться свободно и по направлению выхода из здания, за исключением дверей, открывание которых не нормируется требованиями нормативных документов по пожарной безопасности.

Запоры на дверях эвакуационных выходов должны обеспечивать людям, находящимся внутри здания, возможность свободного открывания без ключей.

При эксплуатации эвакуационных путей и выходов запрещается:
  • загромождать эвакуационные пути и выходы различными материалами, изделиями, оборудованием, производственными отходами, мусором и другими предметами, а также забивать двери эвакуационных выходов;
  • устраивать на путях эвакуации пороги (за исключением порогов в дверных проемах), раздвижные и подъемно-опускные двери и ворота, вращающиеся двери и турникеты, а также другие устройства, мешающие свободной эвакуации людей;
  • применять горючие материалы для отделки, облицовки и окраски стен и потолков, а также ступеней и лестничных площадок на путях эвакуации (кроме зданий 5 степени огнестойкости);
  • фиксировать самозакрывающиеся двери лестничных клеток, коридоров, холлов и тамбуром в открытом положении (если для этих целей не используются автоматические устройства, срабатывающие при пожаре), а также снимать их.

При расстановке оборудования в помещениях должны быть обеспечены эвакуационные проходы к лестничным клеткам и другим путям эвакуации в соответствии с нормами проектирования.

Пути эвакуации должны быть освещены в соответствии с требованиями СНиП 23-05.

Самосветящиеся знаки пожарной безопасности с автономным питанием и от электросети, используемые на путях эвакуации должны постоянно находиться в исправном и включенном состоянии. Эвакуационное освещение должно включаться автоматически при прекращении электропитания рабочего освещения.

Действия при пожаре:
  • сообщить о пожаре по телефону в пожарную часть;
  • вызвать к месту пожара руководителя подразделения;
  • принять меры к тушению пожара, эвакуации людей и материальных ценностей.



7.4.3. Пожарная сигнализация

Проектом предусматривается внутренние сети пожарной сигнализации и оповещение людей о пожаре.

Система пожарной сигнализации представляет собой программно-технический комплекс, предназначенный для сбора, обработки, передачи, отображения и регистрации извещений о загорании на объектах, контроля состояния шлейфов и извещателей системы пожарной сигнализации, управления отключением вентиляции, активации и контроля системы оповещения о пожаре.

Для своевременного обнаружения пожара помещения оборудуются устройствами пожарной сигнализации.

Пожарная сигнализация запроектирована от прибора «ВЭРС-ПК4», устанавливаемого в подсобном помещении.

Пожарная сигнализация выполняется:

- путем установки в потолках защищаемых помещений извещателей дымовых ИП 212-46;

- путем установки у выходов пожарных ручных извещателей ИПР-3СУ на высоте 1,5 м от пола.

Пожарные извещатели включаются в шлейф последовательно. Соединительные провода КСВВ 2х0,5 прокладываются по стенам и по потолку в гофротрубе.

Сеть оповещения людей о пожаре выполнить путем установки оповещателей звуковых «Флейта» на высоте не менее +2,0 м от уровня пола. Монтаж средств оповещения предусмотрено выполнить кабелем КПСВВ 2х0,75 в металлическом кабель-канале.

Охранная сигнализация выполняется путем установки на двери и окна извещателей охранных магнито-контактных ИО 102-5.

Все соединения выполняются в коробках УК-2П методом пайки или под болт.

Для второго питания используется источник резервного питания «РИП-12», «РИП-12» запитать от щитка ЩО кабелем ВВГнг скрыто.

Прокладку кабеля ниже 2х метров от пола и сквозь стены выполнить в трубах.

Шаг крепления проводов при открытых горизонтальных прокладках- 0,25 м, при вертикальных -0,3 м.

Условные обозначения приняты по РД 78.36.002-99.

Все работы выполнить с соблюдением требований ПУЭ-98, РД78-145-93, НПБ88-2001*.


7.4.4. Устройство системы оповещения о пожаре

Устройство системы оповещения о пожаре используется для проведения экстренных сообщений.

В каждом помещении установить звуковые колонны.

В помещении вахты устанавливается усилитель с источником бесперебойного питания.

Проектом предусматривается оповещение людей о пожаре в 2 этапа: первичное - администрацию и обслуживающий персонал, вторичное- всех остальных.

При срабатывании прибора АПС предусматривается отключение системы вентиляции, включение системы оповещения о пожаре.


7.4.5. Звуковая сигнализация

Проектом предусматривается звуковая сигнализация. Для этого в помещении бассейна устанавливаются световые оповещатели, в коридорах- звонки электрические на 220Вт.

Высота установки звонков и оповещателей-2.4 м от пола.


8. ГО и ЧС


В настоящем разделе рассмотрены инженерно- технические мероприятия гражданской обороны, объемно- планировочные, конструктивные, инженерно- технические решения, а так же организационные мероприятия. Эти мероприятия направлены на снижение риска возникновения чрезвычайных ситуаций, защиту людей от последствий возможных аварий и катастроф техногенного и пригодного характера, в случае военных действий или вследствие этих действий, в том числе диверсионных и террористических актов.

В соответствии:

СП 11-107-98 Порядок разработки и состав раздела «Инженерно- технические мероприятия гражданской обороны. Мероприятия по предупреждению чрезвычайных ситуаций» проектов строительства;

СНиП 2.01.51-90 «Инженерно- технические мероприятия гражданской обороны».


Потенциально опасными объектами являются: автомобильная дорога, случаи теракта, выпуск газов.


Характеристики опасных веществ:

Аммиак- бесцветный газ с резким неприятным запахом. Легче воздуха в 1,7 раза. При выходе в атмосферу дымит. Степень токсичности- 4. Взрывоопасен. Опасен при вдыхании, вызывает сильный кашель, удушье, возможен смертельный исход при высоких концентрациях

Средствами защиты являются: противогазы М и К, изолирующий противогаз, респиратор РПГ-67КД, защитный костюм, резиновые сапоги, перчатки, очки.

Хлор- зеленовато- желтый химический элемент. Сильный окислитель, скапливается в низких участках поверхности, подвалах, тоннелях. Светлая подвижная жидкость- в сжиженном состоянии. Степень токсичности-2.Возможен смертельный исход при вдыхании. соприкосновение с жидкостью вызывают ожоги.

Средствами защиты являются: изолирующий противогаз, кислородный изолирующий прибор, защитный костюм.


9. Условия сохранения окружающей природной среды


Проект разработан с учетом требований действующего ФЗ РФ «Об охране окружаю­щей природной среды», раздела 9 «Охрана природы» СНиП 3.02.01-87 и СанПиН 2.2.2384-03.

Стоянку и заправку строительных механизмов ГСМ следует производить на специа­лизированных площадках, не допуская их пролив и попадание на грунт. После заправки пролитое масло и топливо должны быть немедленно вытерты.

На машинах должен находиться исправный огнетушитель, а в местах стоянки машин должны стоять ящики с песком. Не допускается стоянка машин и механизмов с работаю­щими двигателями.

В целях наименьшего загрязнения окружающей среды предусматривается централь­ная поставка растворов и бетоннов специализированным транспортом.

При производстве работ принимать конструктивные и технологические меры по снижению уровня шума.

В процессе строительства образуются следующие типы отходов; вытесненный грунт (IV класс опасности); строительный мусор (IV класс опасности); бытовые отходы (IV класс опасно­сти). Удаление бытовых и строительных отходов выполнять в соответствии с требованиями СНиП 2.07.01-89*, собирая их в закрывающиеся стальные контейнеры, исключающие загряз­нение окружающей среды. По мере накопления мусор вывозят силами специализированной

лицензированной организации на полигоны бытовых отходов.

Деревья ценных пород, находящиеся на территории строительной площадки сохра­няются, с этой целью стволы ограждаются защитными деревянными коробами. Остальные деревья пересаживают или сносят по согласованию с природоохранными органами. После окончания строительных работ осуществляется посадка зеленых насаждений в соответст­вии с проектом благоустройства,

При производстве работ не разрешается превышение предельно допустимых кон­центраций вредных веществ в воздухе рабочей зоны, при этом необходимо пользоваться приборами, применяемыми для санитарно-гигиенической оценки вредных производствен­ных факторов.

Все сохраняемые деревья и кустарники во избежание их повреждений должны быть ограждены.


10. Мероприятия по обеспечению доступа инвалидов

Здание бассейна не предназначено для посещения МГН.

11. Генеральный план


Генеральный план выполнен на основе топографического плана в масштабе 1:500. Предусмотрено благоустройство в границах отведённой территории бассейна с учётом трассировки подземных существующих инженерных сетей. План организации рельефа увязан с существующим рельефом МДОУ ДСКВ №65 «Озорница»


12. ПОС

12.1. Организация строительной площадки

12.1.1. Временные здания и сооружения.


Согласно СНиП 1.04.03-85* "Нормы продолжительности строительства и задела в строитель­стве предприятий, зданий и сооружений"; трудоемкости работ продолжительность ремонта принята 3,2 месяца.

Состав временных зданий определяется в соответствии с требованиями СанПиН 2.2.3.1384-03 (п.12.2). В состав санитарно-бытовых помещений должны входить гарде­робные, душевые, умывальни, санузлы, курительные, устройств питьевого водоснабже­ния, помещения для обогрева или охлаждения, обработки, хранения и выдачи спецодеж­ды. В соответствии с ведомственными нормативными документами допускается преду­сматривать в дополнение к указанным и другие санитарно-бытовые помещения и обору­дование. Необходимые помещения выделить среди существующего здания.


12.1.2.Склады материалов и конструкций

На период реконструкции устраиваются склады на огороженной территории.

Лесоматериалы, арматура, цемент в мешках и другие материалы, требующие устройства навеса, располагаются внутри существующего здания.


12.1.3.Электроосвещение

Наружное освещение строительной площадки не предусмотрено.

12.1.4.Пути и проезды

Для нужд строительства используется существующий проезд по существующему асфальтобетонному покрытию. После окончания строительства асфальтобетонное покрытие необходимо восстановить.

12.1.5.Стройгенплан

Проектом не предусмотрена разработка стройгенплана.


12.2. Методы производства строительных работ

Принято круглогодичное производство строительных работ подрядным способом силами генподрядной организации с привлечением субподрядных организаций.

Структура строительной организации - прорабский участок

Специальные строительные работы выполняются субподрядными специализированными организациями.

Снабжение строительными конструкциями, материалами и изделиями обеспечивается подрядчиками - исполнителями работ с доставкой их автотранспортом.

В процессе строительства необходимо организовать контроль и приемку поступающих конструкций, деталей и материалов.

Капитальный ремонт плавательного бассейна МДОУ ДСКВ №65 «Озорница» в г. Нижневартовске ведется в 2 этапа.

Первый - выполнение комплекса подготовительных работ, включающих в себя:

- устройство ограждения здания;

- демонтажные работы;

- создание общеплощадочного складского хозяйства.

Второй - основной период, включающий выполнение всех работ предусмотренных данным проектом.


12.2.1.Разборка покрытия кровли

До разборки крыши демонтировать телевизионные и радиоантенны, стойки радиовещания и прочих устройств линий связи; снять электропроводку. Разобрать последовательно слои рулонной кровли до плит покрытия.


12.2.2.Кладка стен из кирпича

До начала работ подлежащие разборке кирпичные перегородки обследовать, устанавливая их прочность и устойчивость во избежание преждевременного обрушения. Демонтажу подлежит перегородка между помещениями 2 и 3 (см. лист АР.2-4).

Для закладываемого дверного проема (между помещениями 3 и 4) используется кирпич керамический пустотелый М100 на цементно-песчанном растворе М75.

Деструктированную кладку (отделочный слой) в наружных стенах демонтируем методом «выченки», взамен укладываем новый кирпич белый силикатный М100 на цементно-песчанном растворе М75.

Наружные стены необходимо утеплить и обшить фасадным материалом- композитная панель типа Алюкобонд.

12.2.3.Покрытия полов

Покрытия из керамических плиток и линолеума выкладывать на выровненный пол, цементнопесчаной стяжкой. В помещении бассейна N1 в конструкции пола предусмотрен подогрев (см. раздел ОВ).

12.2.4.Кровля

Кровлю выполнить односкатной, в деревянном исполнении. В качестве кровельного материала принять металочерепицу. Конструкция кровли над зданием бассейна отражена в альбоме чертежей «Архитектурно-строительные решения. Кровля» шифр 133-09-АС. В этом же альбоме отражены мероприятия по ремонту крылец (см. лист АС-14, 15).


12.2.5. Чаша бассейна

Микротрещины в чаше бассейна устранить стены выровнять. В качестве облицовочного материала использовать ПВХ пленка Alkorplan 2000 для отделки чаши бассейна см. п.3.3.1.


12.2.6. Внутренние отделочные работы

Процесс оштукатуривания состоит из следующих основных последовательно выполняемых операций: подготовки поверхностей (насечки, обивки сеткой, провешивания с установкой маяков), нанесения штукатурного намета, устройства декоративных обрамлений, разделки углов и откосов, нанесения накрывочного слоя и затирки его поверхности.

Подготовка к оштукатуриванию кирпичных поверхностей заключается в очистке их от пыли, грязи, жировых, битумных пятен и выступивших на поверхности солей (высолов). Гладкие поверхности должны быть обработаны насечкой или пескоструйным аппаратом.

Все поверхности, подлежащие оштукатуриванию, провешивают в вертикальной и горизонтальной плоскостях с установкой маяков. Толщина маяка должна быть равна толщине намета без накрывки. Для установки маяков на стенах и потолках наметить плоскости будущей штукатурки и определить наименьшую необходимую толщину штукатурного намета. Для этого в углах помещений забить гвозди-марки или ставить гипсовые марки с гвоздями, по которым натягивать шнуры по диагоналям потолка и по периметру стен. Прочность штукатурки и надежность ее сцепления с основанием проверяют простукиванием поверхности. При простукивании отставшая штукатурка издает глухой звук. Поврежденную и отставшую штукатурку отбить, поверхность основания очистить от остатков раствора, насечь и промыть водой. Затем вновь оштукатурить. При местном повреждении штукатурки ее ремонтируют локально, а остальную поверхность промыть и затереть.

Влажность кирпичных стен, подлежащих оштукатуриванию в зимних условиях, не должна превышать 8%. Степень влажности определять лабораторным путем.

Оштукатуривание внутренних поверхностей, подверженных быстрому охлаждению (оконные откосы, ниши и др.), выполнять до наступления холодов. Оштукатуривание указанных поверхностей после наступления холодов допускается только при условии предохранения штукатурного намета от преждевременного замерзания (электропрогревом, утеплением конструкций и др.).

Для улучшенной штукатурки допускается не более двух неровностей глубиной до 3 мм, а отклонение от вертикали не более 10 мм на всю высоту помещения.


Вновь оштукатуренные поверхности передо окраской проверить и при необходимости удалить пыль ветошью или сильной струей воздуха от компрессора. Окраске предшествуют следующие операции: грунтовка, подмазка, шпатлевание и шлифовка.

При ручном способе нанесения грунтовки использовать валики или кисти. Кисти позволяют лучше втирать грунтовочный состав в поры поверхности, обеспечивая более прочное сцепление малярных составов с основанием. Подмазку выполнять вручную или стальными шпателями. Шпатлевание представляет собой процесс нанесения шпатлевочной массы на огрунтованную отделываемую поверхность тонким слоем 1-3 мм и последующего разравнивания шпатлевки ручным или механизированным шпателем. После высыхания шпатлевки выполнить шлифовку поверхности пневмо- или электрошлифовальными машинками или вручную шлифовальной шкуркой.

Окраску внутренних поверхностей помещения в зависимости от их высоты и вида выполняемых работ осуществлять с подмостей, подмостей-вышек и малярных столбов. Перед употреблением краски тщательно перемешать. Водоэмульсионную окраску вследствие быстрого высыхания следует производить в один прием, не допуская перерыва, иначе будут видны стыки окраски, выполненной в разное время. Окраску выполнять валиками или пистолетами-распылителями не менее чем в два слоя по грунтовке. Известковую окраску наносят на увлажненную поверхность ручными и электрокраскопультами в 1-3 слоя, каждый слой – по свежему предыдущему.

Малярные работы принимать после высыхания водных красок. На окрашенных поверхностях не допускаются пятна, отлипы, потеки, морщины, пропуски, просвечивание нижних слоев краски и следы кисти или валика. Поверхности должны иметь глянцевую или матовую однотонную фактуру.

Перед укладкой плиток рассортировать их по цвету и оттенкам, одновременно отбраковывая плитки с трещинами, сколотыми углами и гранями и дефектами на лицевой стороне.

Настилку полов из плиток начинать с установки по угольнику и уровню марок из плиток в углах помещений. Между марками, пользуясь шнуром, рейкой и уровнем, настилать маячные ряды по контуру помещения. В случаях когда помещение имеет размеры, не кратные размерам плитки, плитку притесывать, используя плиточные молотки или специальные станки для резки плитки. Толщина постели из раствора не должна быть больше 10-15 мм. Ширина швов между плитками со стороной до 200 мм не должна превышать 2 мм, со стороной более 200 мм – 3 мм.

Внутренние отделочные работы в зимних условиях предусмотрено выполнять толь­ко в отапливаемых помещениях. До пуска постоянного тепла можно применять для обог­рева здания воздухонагреватели УСВ-10. Для местной просушки применять агрегат УСВ-30. При отсутствии указанных агрегатов у подрядчика можно использовать электрокалориферы, выпускаемые промышленностью или другие агрегаты, имеющиеся у генподрядчика, обеспечивающие нормальные условия работы, отвечающие требованиям правил техники безопасности и предусмотренными противопожарными мероприятиями при производстве СМР.

Строительно-монтажные работы надлежит выполнять в соответствии с требования­ми части 3 СНиП: нормативных документов по изготовлению материалов и их примене­нию в строительстве, инструкций и указаний по строительному производству.

С момента начала работ до их завершения Подрядчик должен вести журнал произ­водства работ. В журнале отражается ход и качество работ, а также все факты и обстоя­тельства, имеющие значение в производственных отношениях Заказчика и Подрядчика (дата начала и окончания работ, дата предоставления материалов, услуг, сообщения о принятии работ, задержках, связанных с несвоевременной поставкой материалов, выхода из строя строительной техники, мнение Заказчика по частным вопросам, а также все то, что может повлиять на окончательный срок завершения работ).


12.3. Указания о методах контроля за качеством строительства

Производственный контроль качества должен включать входной контроль проектно-сметной документации, конструкций, изделий, материалов и полуфабрикатов; операцион­ный контроль отдельных строительных процессов или производственных операций и приемочный контроль строительно-монтажных работ. На всех стадиях строительства с целью проверки эффективности ранее выполненного производственного контроля должен выборочно осуществляться инспекционный контроль специальными службами либо спе­циально создаваемыми для этой цели комиссиями.

По результатам производственного и инспекционного контроля качества СМР должны разрабатываться мероприятия по устранению выявленных дефектов. При контро­ле и приемке работ проверяются:

- соответствие примененных материалов, изделий и конструкций требованиям проекта, ГОСТ, СНиП, ТУ;

- соответствие состава и объема выполненных работ проекту;

- степень соответствия контролируемых физико-механических, геометрических и дру­гих показателей требованиям проекта,

- своевременность и правильность оформления производственной документации;

- устранение недостатков, отмеченных в журналах работ в ходе контроля и надзора за выполнением СМР.

Геодезический инструментальный контроль осуществляется в соответствии с разде­лом 4 СНиП 3.01.03-84 "Геодезические работы в строительстве", ГОСТ 22268-76 и ГОСТ 24846-81. Он выполняется при;

- контроле точности геометрических параметров возводимого объекта.

Для производства геодезических работ и своевременного контроля за возведением зданий и сооружений используют квалифицированных специалистов, необходимые при­боры и оборудование. Средства измерений (теодолиты, нивелиры, рулетки) должны бытъ необходимой для выполнения работ точности и аттестованы в установленном порядке. Перед началом выполнения работ геодезические приборы должны быть проверены и отъ­юстированы.


12.3.1.Контроль качества каменной кладки.

Качество кладки необходимо проверять на протяжении всего процесса ее возведения. Кладку столбов из кирпича следует выполнять в соответствии с требованиями СНиП III-17-78. В процессе возведения кладки контролирую соответствие применяемых растворов и камней проекту, правильность перевязки швов и их качество, вертикальность, горизонтальность и прямолинейность поверхностей и углов.

Во время каменной кладки следует осуществлять приемку скрытых работ по актам, которые составляют представители строительной организации и технического надзора заказчика, причем приемку скрытых работ производят до начала последующих работ.

Отклонения в размерах и положении каменных конструкций от проектных не должны превышать допустимых. Отклонение поверхностей и углов кладки от вертикали допускаются не более 10 мм.

Растворную смесь следует использовать на рабочем месте до начала ее схватывания. Применять обезвоженные смеси, а также добавлять воду в схватившиеся смеси запрещается. Смеси, расслоившиеся при перевозке, должны быть перемешаны до употребления.

При перерывах в работе верхний ряд кладки следует оставлять не прикрытым раствором. Перед продолжением кладки после перерыва поверхность кладки необходимо увлажнить водой.

Замена обыкновенного керамического кирпича на силикатный кирпич без согласования с проектной организацией не разрешается.


12.4. Обоснование потребности в ресурсах


Необходимые ресурсы для строительства определены в соответствии с «Расчетны­ми нормативами для составления проектов организации строительства» ЦНИИОМТП Госстроя СССР.

Электрообеспечение стройки осуществляется с учетом СНиП 3.05.06-85 "Электро­технические устройства" и предусматривается с максимальным использованием источни­ков, сетей и электротехнических сооружений проектируемого постоянного электроснаб­жения с выполнением их в подготовительный период.

Устройство электроснабжения по временной или постоянной схеме должно быть со­гласовано с энергоснабжающей организацией.

Выбор конкретного варианта электрообеспечения строительства и разработка необ­ходимой документации в соответствии с "Техническими условиями" производится в со­ставе ППР.

12.5. Обоснование потребности в основных строительных машинах



Область применения

Наименование

Марка

Краткая технич. ха­рактери­стика

Кол-во

По пе­риодам строи­тельства
















2008-2009

Сварочные работы

Трансформатор

ТД-500

32кВа

1

1

Отделочные работы

Машина ручная сверлильная




Наибольший диаметр сверла 50 мм

2

2

Отделочные работы

Молоток пневматический отбойный




Энергия удара 30 Дж

1

1

Отделочные работы

Перфоратор ручной электрический




Энергия удара 2-2,5 Дж

2

2

Отделочные работы

Пила ручная дисковая




Глубина пропила 65 мм

1

1

Отделочные работы

Лобзик электрический




Глубина пропила 50 мм

2

2

Отделочные работы

Краскораспылитель пневматический




0,16 л/мин

2

2

Отделочные работы

Плиткорез универсальный




120 шт/час

1

1

Отделочные работы

Виброрейка




80 м2/час

1

1



12.6. Обоснование численности рабочих и потребности во временных

зданиях и сооружениях


На основании "Пособия по разработке проектов организации строительства и проек­тов производства работ для жилищно-гражданского строительства (к СНиП 3.01.01-85 )" соотношение числа рабочих, ИТР, служащих. МОП принимается соответственно 85, 8. 5 и 2%. Максимальное количество работников составит: 18 человек.




Категория работников

Норматив, %

Максимальное количе­ство

I.

Рабочие

85

13

2.

ИТР

8

2

3

Служащие

5

2

4.

МОП

2

1




Итого




18



13.Инструкция по монтажу подконструкции навесных фасадов с вентилируемым воздушным зазором системы U-kon.


13.1. Порядок монтажа.
  1. Геодезическая разметка – вынос на здание вертикальных и горизонтальных осей.
  2. Монтаж кронштейнов.
  3. Монтаж утеплителя.
  4. Монтаж направляющих.
  5. Монтаж экрана.

Примечание: Монтаж может производиться как последовательными, так и параллельными технологическими потоками.


13.1.1.Монтаж несущих и опорных кронштейнов.

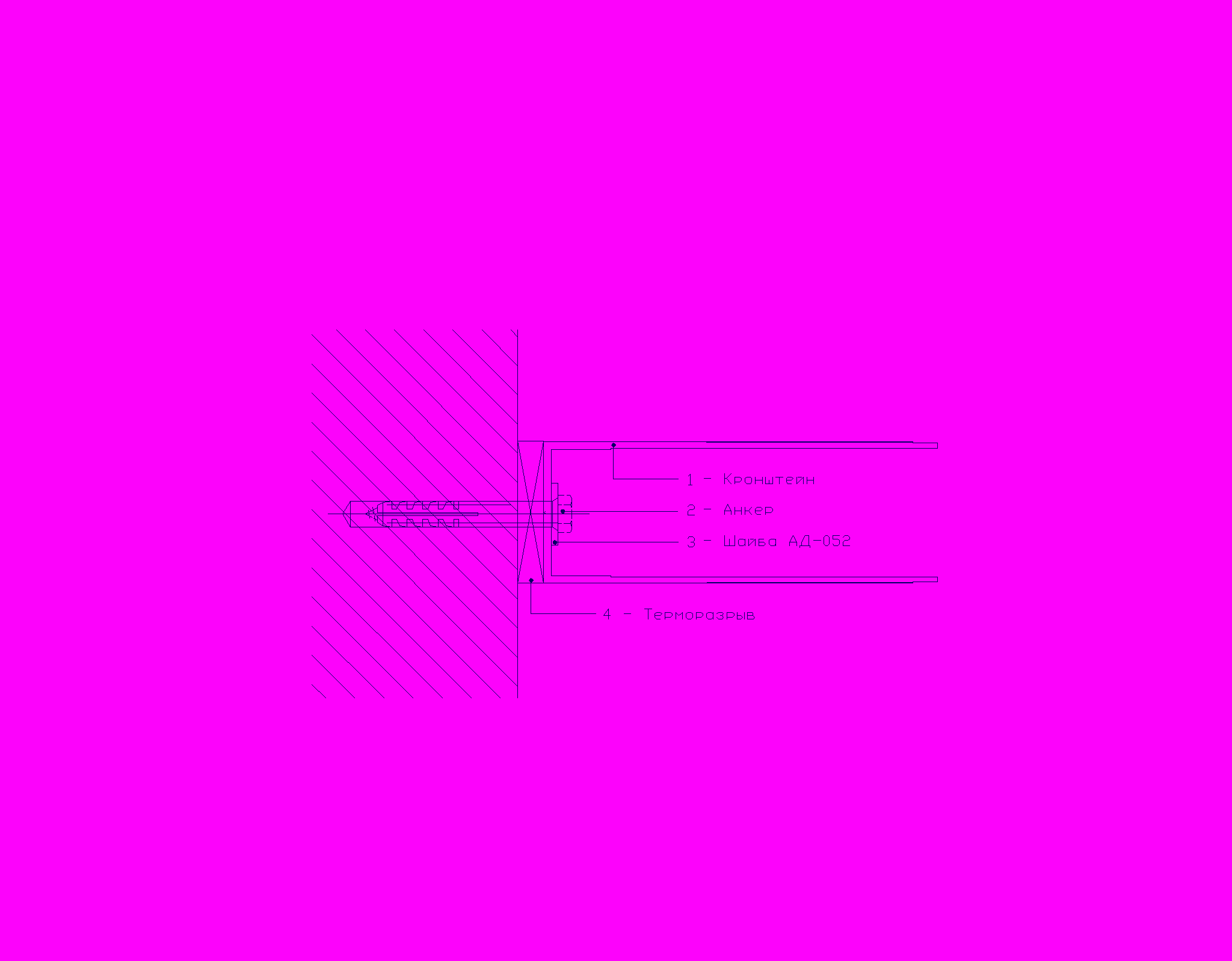

После разметки здания, в местах предусмотренных проектом, устанавливаются несущие - АД-031 и опорные - АД-032 кронштейны. Кронштейны крепятся к стене при помощи различных, устойчивых к коррозии, анкеров, которые выбираются в зависимости от материала стен и его несущей способности. Крепление осуществляется через алюминиевую шайбу АД–052, которая увеличивает надежность данного соединения. Для предотвращения образования «мостиков холода» и исключения контакта материала стены и кронштейнов, под кронштейны устанавливаются пластиковые терморазрывы – ПД-031 и ПД-032.


13.1.2. Монтаж утеплителя.

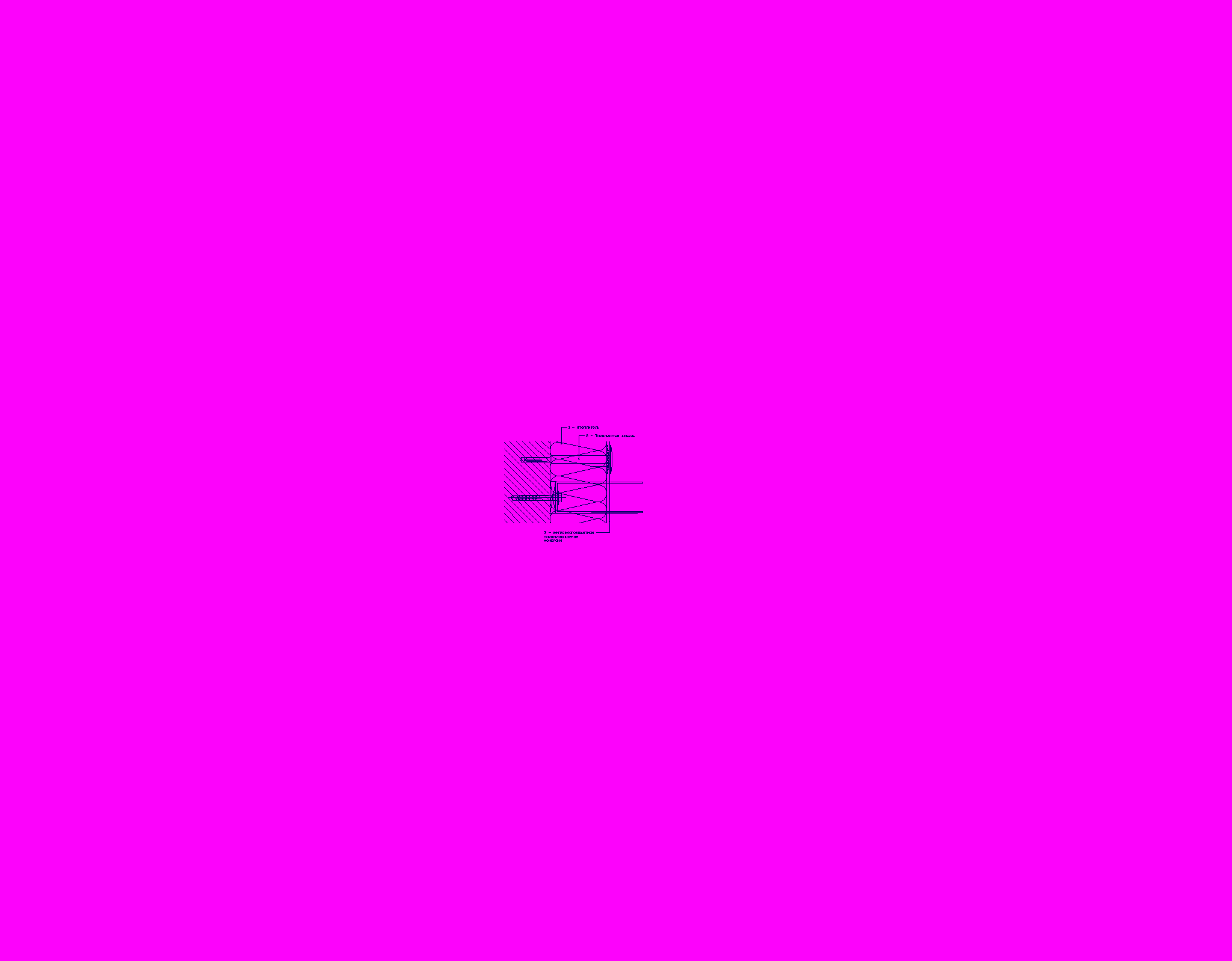

В качестве теплоизоляции в системах навесных вентилируемых фасадов "U-kon" используются жесткие гидрофобизированные плиты из минеральной ваты на основе базальтовых пород. Плиты крепятся на фасад здания при помощи тарельчатых дюбелей, шляпки которых надежно прижимают плиты утеплителя к фасаду. Как правило, устанавливается 5 дюбелей на одну плиту – 3шт под гидроветрозащитную паропроницаемую мембрану, 2 шт. поверх гидроветрозащитной паропроницаемой мембраны, для ее закрепления. Глубина установки дюбелей определяется производителем. Для установки плит на уже закрепленные к фасаду кронштейны в необходимых местах в плитах утеплителя делаются прорези.


Внимание: Наличие зазоров между утеплителем и стеной не допускается, так как ведет к образованию «карманов холода» и конденсации влаги на поверхности стены.


13.1.3. Монтаж направляющих.

Монтаж направляющих может быть выполнен двумя способами:

13.1.3.1 При монтаже облицовки из композитных материалов.




Направляющие перед установкой на фасад изготавливаются в цеху согласно проекту (отрезаются в размер, сверлятся отверстия для крепления, фрезеруются при необходимости). Непосредственно перед установкой на фасад в зацепы направляющих устанавливаются салазки АД-021 для крепления к несущему кронштейну АД–031 и салазки АД-022 для крепления к опорным кронштейнам АД-032. Данные элементы должны соответствовать размерам кронштейнов, и призваны компенсировать термические деформации, возникающие при суточных и сезонных перепадах температур. Это позволит избежать внутренних напряжений и деформаций в материале облицовки и несущей конструкции навесного фасада.
