Основные компоненты системы видеонаблюдения

Видеонаблюдение

За последние годы видеонаблюдение стало неотъемлемой функцией комплексной системы безопасности объекта, поскольку современное оборудование видеонаблюдения позволяют не только наблюдать и записывать видео, но и программировать реакцию всей системы безопасности при возникновении тревожных событий.

В зависимости от типа используемого оборудования системы видеонаблюдения делят на аналоговые и цифровые. Аналоговые системы используют там, где необходимо организовать видеонаблюдение в небольшом числе помещений и информацию с видеокамер записывать на видеомагнитофон. Для обеспечения безопасности особо ответственных или территориально-распределенных объектов для видеонаблюдения используют цифровые системы видео наблюдения, которые, как правило, интегрируются в комплексные системы безопасности. Такие комплексы фиксируют, записывают и анализируют информацию, поступающую от видеокамер, считывателей системы контроля доступа, охранных и пожарных датчиков, а также «принимают решения» по защите охраняемого объекта в автономном режиме или по указанию оператора системы.

Цифровая система видеонаблюдения применяется в системах безопасности территориально-распределённых объектов, а также в комплексах управления безопасностью глобальных компаний. Сегодня цифровые технологии видеонаблюдения постепенно «теснят» аналоговые системы по функциональным и техническим характеристикам, а по своей цене уже приближаются к стоимости аналоговых систем видеонаблюдения.

Функции, характеристики и комплектация систем для видеонаблюдения зависят от требований, предъявляемых заказчиком к безопасности объекта. Как правило, минимальная конфигурация такой системы включает в себя: видеокамеры, устройства обработки видеосигналов (квадраторы, мультиплексоры и др.), записывающее устройства (видеомагнитофоны, видеорегистраторы, видео рекордеры) и устройства отображения видеоинформации (видеомониторы). В более крупные системы видеонаблюдения устанавливают дополнительные управляющие и вспомогательные устройства — матричные коммутаторы, клавиатуры управления видеокамерами, видеопринтеры, усилители-распределители, модуляторы, телеметрические приемники и передатчики и другие охранные устройства.

Аналоговые камеры видеонаблюдения

В настоящее время в системы видеонаблюдения устанавливают, как правило, аналоговые камеры видеонаблюдения, которые отличаются простотой конструкции и невысокой ценой. Эти видеокамеры представляют собой оптические устройства, ПЗС-матрицы которых формируют видеосигнал из светового потока, проходящего через объектив и группу линз и попадающего на эту матрицу. Также производятся камеры видеонаблюдения, которые имеют встроенный блок преобразования аналогового видеосигнала в цифровой. Такие видеокамеры уже можно подключать в цифровые системы видеонаблюдения.

Бескорпусные камеры — имеют, как правило, размеры со спичечный коробок, поставляются производителем без корпуса и могут монтироваться в любые предметы интерьера помещения, стоящего под охраной системы видеонаблюдения.
Миниатюрные видеокамеры имеют небольшие размеры, собственный корпус и могут устанавливаться как на кронштейны, так и на поворотные устройства. На сайте приведены описания на миниатюрные камеры.
Скрытые видеокамеры отличаются самыми малыми габаритами и используются для ведения скрытого видеонаблюдения.
Скоростные купольные видеокамеры оснащены, как правило, скоростным поворотным устройством, благодаря которому видеокамеры могут вращаться со скоростью до 400 °/с в горизонтальной плоскости и поворачиваться в вертикальной плоскости до 160 °. Эти видеокамеры крепятся, как правило, на потолке и устанавливаются в системы видеонаблюдения банков, казино, супермаркетов и других объектов.
Черно-белые видеокамеры для систем видеонаблюдения представляют наиболее популярный класс камер видеонаблюдения, поскольку они имеют невысокую цену и, как правило, составляют основу системы для систем видеонаблюдения. В зависимости от назначения, черно-белые видеокамеры делятся на модели для работы внутри помещения и вне помещения.
Цветные видеокамеры видеонаблюдения используют в системе видеонаблюдения, когда необходимо передавать на видеомонитор и записывать на видеомагнитофон системы видеонаблюдения изображение в цвете.

Цифровые видеокамеры для систем видеонаблюдения

Эти видеокамеры имеют блок цифровой обработки сигнала, встроенный веб-браузер и формируют более качественное изображение, которое можно передавать в виде цифрового сигнала по LAN/WAN сетям системы видеонаблюдения. Цифровые или сетевые видеокамеры применяют на небольших объектах, оснащенных локальными компьютерными сетями, а также где требуется создать территориально-распределенные системы видеонаблюдения. Как правило, цифровые камеры имеют аналоговый и цифровой выходы.

Объективы для камер видеонаблюдения

Объективы устанавливаются на видеокамеры с целью увеличения дальности ее работы, улучшения технических параметров и приспособления видеокамеры к конкретным условиям работы. Для видеонаблюдения за движущимися объектами используют объективы с переменным фокусным расстоянием — трансфокаторы. В условиях быстро меняющейся освещённости применяют объективы с автодиафрагмой. На скрытые камеры скрытой системы видеонаблюдения устанавливаются объективы типа Pin-Hole.

Поворотные устройства для камер видеонаблюдения

Для расширения угла обзора видеокамеры и слежения за движущимися объектами видеонаблюдения, камеры устанавливают на поворотные устройства. Механизм поворотного устройства перемещает видеокамеру в горизонтальном и вертикальном направлениях, и позволяет оператору системы видеонаблюдения просматривать одной видеокамерой достаточно большие площади охраняемой территории.

Устройства обработки видеосигналов для систем видеонаблюдения

Устройства обработки видеосигналов (мультиплексоры, квадраторы) — это приборы, обрабатывающие видеоизображения, получаемые от нескольких камер видеонаблюдения, анализирующие изображения и передающие их в заданном формате на монитор видеонаблюдения. В зависимости от типа используемых видеокамер применяются чёрно-белые или цветные устройства обработки видеосигналов.

Квадраторы — это устройства системы видеонаблюдения, позволяющие просматривать одновременно на видеомониторе изображения, передаваемые с 2, 3 или 4 видеокамер. Техническая информация на квадраторы приведена в каталоге CCTV.

Мультиплексоры позволяют одновременно выводить на мониторе видеонаблюдения изображения с 4 до 32 видеокамер (симплексный мультиплексор), при этом выполнять последовательную запись этих изображений на видеомагнитофон или встроенный видеорегистратор (дуплексные мультиплексоры), а также просматривать на мониторе системы видеонаблюдения, одновременно с «живым» видео, ранее записанные видеофрагменты (триплексные мультиплексоры).

Записывающие устройства для видеонаблюдения

Устройства записи видеоинформации (видеомагнитофоны, видеорегистраторы, видео рекордеры) предназначены для записи, хранения и последующего воспроизведения изображений, поступающих как от камер, так и от мультиплексора системы видеонаблюдения. Аналоговые видеомагнитофоны могут записывать до 960 часов видео на одну кассету стандарта VHS.

Устройства цифровой записи (видео рекордеры, видеорегистраторы) осуществляют запись видеоинформации в цифровом формате непосредственно на жесткий диск. Как правило, цифровые видеорегистраторы последних моделей оснащены системой, реагирующей на движение в кадре, и автоматически записывающей это видео, а так же имеют сетевую плату для подключения видеорегистратора к системе видеонаблюдения по LAN/WAN сети.

Цветные и черно-белые видеомониторы для Систем видеонаблюдения

Видеомониторы CCTV предназначены для круглосуточного отображения изображений с видеокамер системы видеонаблюдения. В зависимости от требований к системе и используемых видеокамер применяются чёрно-белые или цветные мониторы видеонаблюдения.

Матричные коммутаторы

Матричные коммутаторы системы видеонаблюдения представляют собой электронные переключатели, которые могут подключать свой любой вход к любому своему выходу, сохраняя при этом режим согласования нагрузки. В системе видеонаблюдения такие коммутаторы подключают разные камеры видеонаблюдения на видеомониторы, видео рекордеры, или мультиплексоры. Как правило, матричные коммутаторы применяются в крупных системах видеонаблюдения с числом видеокамер более 32-х.

Устройства печати видеофрагментов

Видеопринтеры включат в состав системы видеонаблюдения, когда существует необходимость печати на бумаге фрагментов тревожных ситуаций, поступающих с камер видеонаблюдения. Обычно видеопринтеры используют компании розничной торговли, банки и др. организации, предоставляющие услуги населению. Твердые копии фотографий, зарегистрировавших правонарушение, уже можно передавать в органы внутренних дел, в качестве вещественного доказательства.

Оборудование систем видеонаблюдения

Функции, характеристики и комплектация систем видеонаблюдения зависят от требований, предъявляемых Заказчиком к безопасности объекта. Конфигурация системы видеонаблюдения может включать в себя следующие компоненты:

IP сервера;

цифровые видеорегистраторы;

цифровые системы видеонаблюдения;

камеры видеонаблюдения;

объективы для видеокамер;

термокожухи для камер видеонаблюдения;

видеомониторы.

IP-сервер

IP-сервер – устройство, выполняющее оцифровку, сжатие и транслирование в сеть видеосигнала с аналоговой видеокамеры.

При переводе аналогового видео в цифровой формат IP-видеосервер позволит Вам значительно расширить возможности вашей аналоговой системы видеонаблюдения. Подключив аналоговые камеры к видеовходам IP-видеосервера, Вы сможете просматривать «живое» видеоизображение и видеозапись с этих камер с любого ПК, подключенного к сети Интернет. IP-видеосервер передает по сети видеопотоки в различных форматах с общей скоростью до 25 к/с. Благодаря встроенному веб-серверу, при удаленном просмотре изображения, можно использовать стандартный веб-браузер.

Чтобы подключить IP-видеосервер к системе видеонаблюдения, не обязательно обладать специальными знаниями в области IP-технологий. Процесс установки предельно прост.

Основные характеристики:

количество подключаемых видеокамер;
используемый формат сжатия;
скоростью и разрешением передаваемого видеосигнала;
поддержкой телеметрии;
функциями безопасности в сети (защита паролем, шифрование и т.д.);
поддержкой звука и детектора движения.

Используются в основном для модернизации уже имеющейся аналоговой системы видеонаблюдения.

Цифровой видеорегистратор или DVR (Digital Video Recorder)

Устройство, позволяющее записывать на жесткий диск и отображать запись видеосигнала от одной или нескольких видеокамер.

Для управления видеорегистратором на нём установлена специализированная операционная система. Перед записью оцифрованное видеоизображение подвергаются компрессии с целью уменьшения занимаемого им объёма на жёстком диске. Все видеорегистраторы могут работать как с монохромными, так и с цветными видеоизображениями. Большинство видеорегистраторов имеют возможность подключения к компьютерной сети или Интернет для передачи видеоизображений на компьютеры удалённых пользователей.

Появление цифровых видеорегистраторов оказало огромное влияние на всю отрасль видеонаблюдения, вот лишь некоторые открывшиеся возможности:

Интеллектуальные детекторы движения позволили не обращать внимания на циклические колебания фоновых объектов по естественным причинам (например, ветви деревьев или трава на ветру), а также на изменение освещенности или движения теней.
Использование простых детекторов оставленных предметов, пересечения линий, движения в обратном направлении, подсчета движущихся объектов.
Мгновенный доступ к заранее проиндексированной информации стал уже привычным атрибутом подобных систем.
Простая интеграция с системами контроля доступа, при которой проход через турникет, открывание двери или другие подобные события приводят к началу записи.
Постоянно совершенствующиеся алгоритмы распознавания лиц или номерных знаков. Прогресс в этой области может существенно повлиять на одну из главных проблем отрасли: утомляемость оператора видеосистемы.
Более совершенный способ передачи данных. Использование цифровых каналов данных – это больше, чем просто смена коммуникационной технологии. По сути, мы имеем открытую архитектуру, которая позволяет управлять трафиком по уже существующей инфраструктуре, использовать более совершенные методы защиты передаваемой информации.

Видеорегистраторы различаются по целому ряду показателей:

количеству подключаемых видеосигналов;
скоростью и разрешением записи и отображения;
сетевым функционалом;
используемым алгоритмом сжатия;
имеющимися интерфейсами (DVD-RW, USB, RS-232, RS-485 и т.д.);
используемой операционной системой;
количеством аудиоканалов;
количеством и ёмкостью подключаемых жестких дисков;
поддержкой русского языка;
количеством и различием видеовыходов;
наличием и количеством тревожных входов и релейных выходов;
поддержкой телеметрии;
поддержкой IP-камер.

Используется в системах видеонаблюдения для записи и трансляции видеосигнала.

Цифровые системы видеонаблюдения

Устройства (платы видеозахвата и ПО) позволяющие организовывать видеонаблюдение на базе ПК. Являются альтернативой цифровому видеорегистратору и решают схожие с ним задачи.

Цифровые системы видеонаблюдения представляют собой программно-аппаратный комплекс, предназначенный для организации видеонаблюдения на локальных и территориально-распределённых объектах. Основной принцип работы цифровой системы видеонаблюдения – оцифровка поступающих с видеокамер аналоговых сигналов в цифровой код и его дальнейшая программная обработка.

Модульный принцип построения позволяет свободно наращивать систему видеонаблюдения, обеспечивая тем самым подключение дополнительных видеокамер. Программное обеспечение цифровой системы видеонаблюдения позволяет объединять в единую сеть распределенные локальные системы видеонаблюдения для их дальнейшего централизованного администрирования и контроля. Программное обеспечение цифровой системы видеонаблюдения позволяет разграничить права доступа к ресурсам системы, назначив группы пользователей и присвоив каждой из групп определенные права.

Использование ПО позволяет достичь более эффективного функционала и гибкости настройки, а также интеграции с другими системами. Подобные системы больше подходят для масштабных распределённых систем видеонаблюдения.

Камеры видеонаблюдения

Благодаря прогрессу информационных технологий современные камеры для видеонаблюдения представляют собой практически полноценные компьютеры со своей операционной системой, периферийными и коммуникационными интерфейсами. Сосредоточение постоянно увеличивающейся вычислительной мощности на стороне видеокомпонентов, безусловно, приведет к децентрализации систем видеонаблюдения. Следовательно, любая разгрузка центра видеоанализа будет увеличивать масштабируемость системы видеонаблюдения и возможности ее применения.

Видеокамеры системы видеонаблюдения бывают цветными и черно-белыми. По исполнению и дизайну видеокамеры системы видеонаблюдения делятся на следующие группы:


	Миниатюрные камеры наблюдения Самые маленькие видеокамеры системы видеонаблюдения. Подразделяются на следующие типы: модульные камеры, в квадратном или цилиндрическом корпусе. Отличаются невысокой ценой при приемлемом качестве.		Видеоглазки для систем видеонаблюдения Данные камеры системы видеонаблюдения внешним видом мало чем отличаются от обычного дверного глазка. Применение инфракрасной подсветки обеспечивает видеонаблюдение при полном отсутствии освещения за дверью.

	Корпусные камеры наблюдения Относятся к профессиональным компонентам системы видеонаблюдения. Обладают большим динамическим диапазоном. Комплектуются объективом, который подбирается исходя из специальных требований к системе видеонаблюдения. Камеры наблюдения с широким функционалом, таким как компенсация задней засветки (BLC), автоматическое усиление чувствительности AGC или шумоподавление DNR имеют в своем составе специализированные DSP процессоры.		Скоростные управляемые zoom видеокамеры. Иначе их называют роботизированными видеокамерами. Интегрированный поворотный механизм и моторизированный оптический zoom объектив 10-36 кратностью позволяют решать широкий круг задач, предъявленных к системе видеонаблюдения. Камеры имеют функцию автопатрулирования и автоматический или принудительный переход в предустановленные точки, которые задаются специальными пультами управления.

	Уличные видеокамеры Готовые решения для построения системы видеонаблюдения при работе в неблагоприятных средах (дождь, низкие температуры). Имеют степень защиты как минимум ip66 (защита от брызг и мелкодисперсионной пыли). Могут комплектоваться различной оптикой, в том числе вариофокальным (с ручным zoom) объективами. Некоторые модели имеют встроенную ИК-подсветку.		Сетевые ip видеокамеры. Относятся к классу цифровых видеокамер. В большинстве профессиональных моделей используются CCD и CMOS матрицы с прогрессивной разверткой, что позволяет достичь высочайшего качества изображения, исключая эффекта интерлейсинга (гребенки), которое присутствует в комбинированных системах видеонаблюдения.

	Управляемые видеокамеры. Используются для специальных задач, например для систем видеонаблюдения на дорогах. Некоторые управляемые камеры имеют дворники и бак для омывающей жидкости.		Скрытые видеокамеры. Данного вида камеры нашли применение в банкоматах, транспорте, офисах, на производстве и секторе homesecurity (домашняя безопасность).

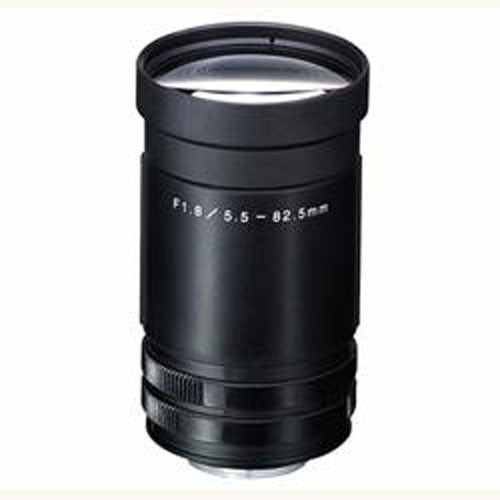

Объективы для видеокамер

О

бъективы – устройства, пропускающие свет внутрь видеокамеры и передающие информацию о снимаемом объекте. Объективы для видеокамер очень важный элемент видеонаблюдения. От выбора объектива зависит конечный результат, ведь именно он формирует оптическое изображение, и именно от его оптических характеристик зависит качество видеоизображения. Объективы для видеокамер комплектуются только стеклянными линзами. Для ограничения светового потока в инфракрасном диапазоне многие объективы имеют фильтр, который предотвращает их расфокусировку при изменении освещённости, обеспечивая качественную цветопередачу картинки, формируемой видеокамерой, а также обеспечивает стабильную работу видеокамер при избыточной освещенности на объекте видеонаблюдения.

Основные характеристики:

фокусное расстояние;
угол обзора;
формат (1/3'', 1/2’’ и т.д.);
диафрагмой (ручная, автоматическая);
типом крепления (CS, для модульных видеокамер и т.д.).

Для IP-видеонаблюдения используются мегапиксельные объективы.

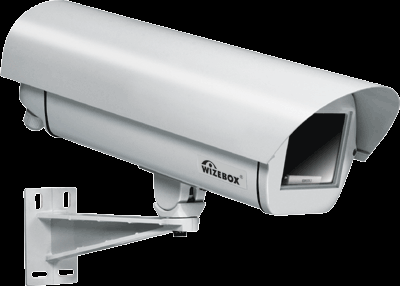

Термокожухи для камер видеонаблюдения

Т

ермокожух – устройство защиты камеры видеонаблюдения от неблагоприятного воздействия окружающей среды, термокожух обеспечивает работу видеокамеры в низком температурном диапазоне. Термокожухи должны обладать высокой прочностью и долговечностью, поэтому в производстве, как правило используется литой профилированный алюминий, который обладает легким весом. Особое требование предъявляется к оптическому стеклу термокожухов, которое должно исключать оптические искажения, цветовые абберации и обеспечить максимальную светопропускаемость. Нагревательный элемент термокожуха и элементы управления системой обогрева должны обеспечивать оптимальный температурный режим работы видеокамеры.

Видеомонитор

С

пециальные мониторы для видеонаблюдения отличаются от компьютерных мониторов наличием аналогового входа, который помогает избавиться от неизбежной потери качества при оцифровке аналогового видеосигнала.

Для подключения к аналоговым устройствам системы видеонаблюдения видеомонитор имеет два стандартных видеовхода: BNC и S-Video, через которые можно соединять видеомонитор с устройством видеозаписи (видеорегистратором) или с камерой видеонаблюдения. Для видеомониторов предъявляются повышенные требования, такие как: высококонтрастная матрица, широкий угол обзора, малое время отклика.

Основные характеристики:

диагональ;
тип (ЖК, ЭЛТ);
разрешение;
угол обзора;
яркость;
контрастность;
возможность подключения аудио сигнала;
время отклика.

Используется в системах, где потеря качества недопустима.
