ПРИЛОЖЕНИЕ В

(рекомендованное)

Пример выбора параметров ЭКСО ПД

В. 1 Исходные данные

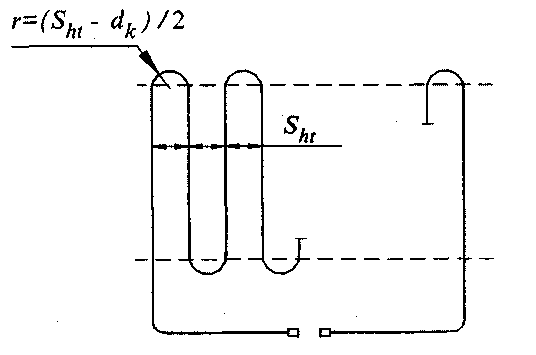

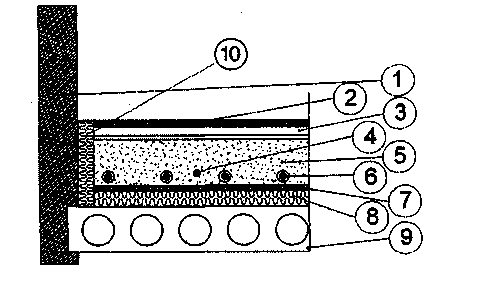

Нагревательная секция укладывается в пол помещения площадью 16,0 м², расположенного на первом этаже дома. Эскиз плана пола с уложенной нагревательной секцией приведен на рисунке В. 1. Разрез пола с уложенной нагревательной секцией приведен на рисунке В.2.

Слои, расположенные выше нагревательного кабеля:


- цементно-песчаная стяжка:

толщина m_si1 0,03 м;

коэффициент теплопроводности λ_si1 0,93 Вт/( м² ∙ ⁰С);


- клеящая мастика:

толщина m_si2 0,001 м;

коэффициент теплопроводности λ_si2 0,17 Вт/( м² ∙ ⁰С);


- подоснова:

толщина m_si3 0,003 м;

коэффициент теплопроводности λ_si3 0,047 Вт/( м² ∙ ⁰С);


- лицевое покрытие:

толщина m_si4 0,003 м;

коэффициент теплопроводности λ_si4 0,33 Вт/( м² ∙ ⁰С).


Слои, расположенные ниже нагревательного кабеля:


- цементно-песчаная стяжка:

толщина m_se1 0,01 м;

коэффициент теплопроводности λ_se1 0,93 Вт/( м² ∙ ⁰С);


- теплоизоляция:

толщина m_se2 0,05 м;

коэффициент теплопроводности λ_se2 0,0 41 Вт/( м² ∙ ⁰С);


- плита междуэтажного перекрытия:
толщина m_se3 0,25 м;
коэффициент теплопроводности λ_se3 1,74 Вт/( м² ∙ ⁰С).


Расчетные потери теплоты в помещении Q^v_ht = 1170 Вт.


В.2 Порядок расчетов


В.2.1 Определим общее термическое сопротивление слоев пола, расположенных выше нагре­вательного кабеля по 3.3


R_si= m_si1 / λ_si1+ m_si2 / λ_si2 + m_si3 / λ_si3+ m_si4 / λ_si4+1/ α_si=

=0,03 / 0,93+0,001 / 0,17+0,003 / 0,047+0,003 / 0,33+1 / 9,9 =0,212 (м² ∙ ⁰С)/Вт


В.2.2 Определим общее термическое сопротивление слоев пола, расположенных ниже нагрева­тельного кабеля по 3.3


R_se= m_se1 / λ_se1+ m_se2 / λ_se2+ m_se3 / λ_se3+1/ α_se=

= 0,01 / 0,93+0,05 / 0,041+0,25 /1,74 +1/23,26 = 1,418 (м² ∙ ⁰С)/Вт.


В.2.3 Определим тепловую мощность нагревательной секции по (3.1)


Q^req_ht = Q^v_ht ∙ (R_si + R_se ) / R_se =1170 (0,212+1,418) /1,418 = 1345 Вт.


В.2.4 Определим электрическую мощность нагревательной секции по (3.2)


P^req_ht=k_z ∙ Q^req_ht=1,3 ∙ 1345=1748 Вт.


В.2.5 Длину нагревательного кабеля определяем по (3.3)


L_k = P^req_ht I Р_n = 1748/18 = 97 м .


В.2.6 Выбираем нагревательную секцию мощностью P^req_ht = 1900 Вт со следующими параметра­ми: длина нагревательного кабеля L_k = 105 м, внешний диаметр кабеля d_k = 0,008 м, допустимая кратность радиуса внутренней кривой изгиба нагревательного кабеля к его внешнему диаметру K_rd≥6.


В.2.7 Шаг укладки кабеля определяем по формуле (3.4)


S_ht=100 ∙ F_ht / L_k = 100 ∙ 16,0 / 105 = 0,15 м.


В.2.8 Проверка на допустимую кратность радиуса r внутренней кривой изгиба нагревательного кабеля выполняется по формуле (3.5),

где K_r=8,9>K_rd =6;


K_r=r / 2 ∙ d_k= (S_ht -0,008)/2 ∙ d_k= (0,15 -0,008)/ 2 ∙ 0,008 = 8,9 .
