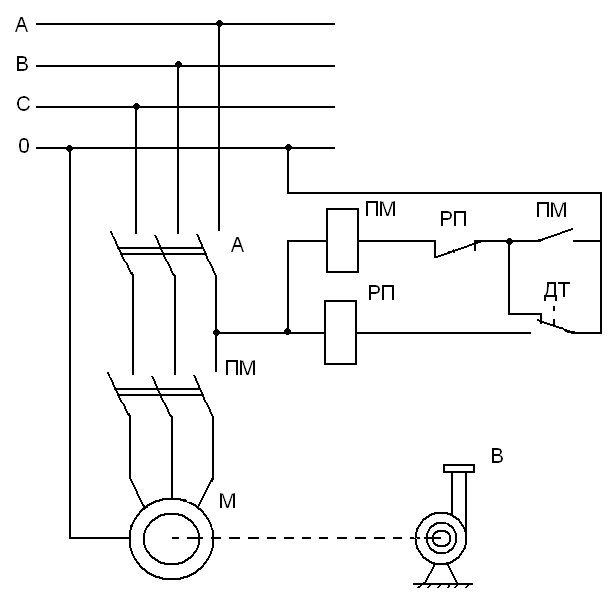

Рис. 11.

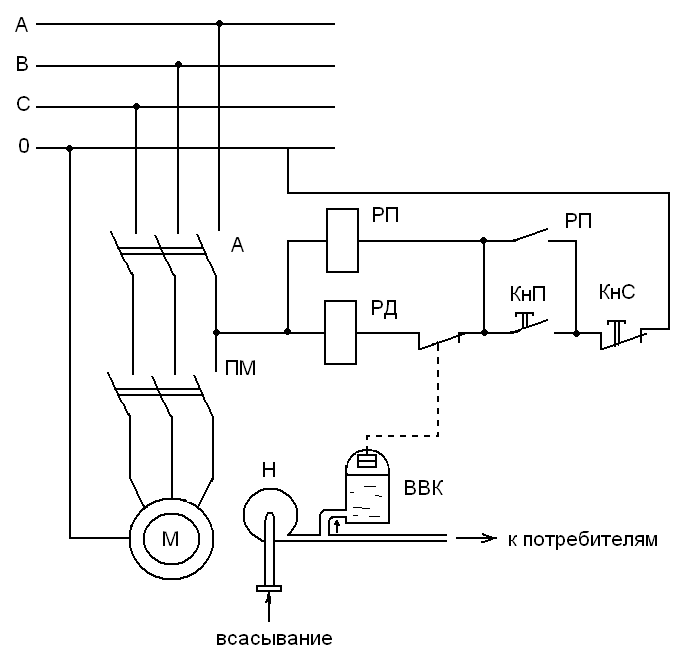

Более дешёвыми, но требующими бесперебойного электроснабжения являются водокачки безбашенного типа. Такая водокачка состоит из насоса Н, электродвигателя М и воздушно-водяного котла ВВК объёмом 0,8 м3 (рис. 13а). Регулируемой величиной в системе автоматического управления водокачкой является давление воздуха в котле, которое увеличивается при заполнении его водой и уменьшается по мере снижения её уровня.



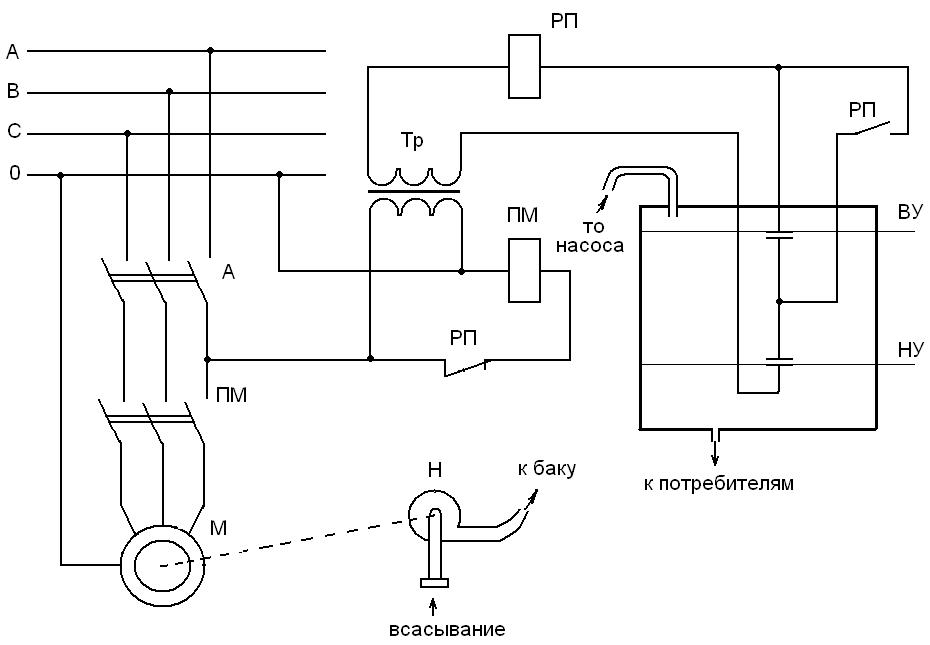

Рис. 12.


Чувствительным элементом системы реле давления РД, размыкающий контакт которого включён последовательно с катушкой магнитного пускателя ПМ. При нажатии на кнопку «пуск» замыкается цепь катушки промежуточного реле РП, что приводит к замыканию контакта РП, шунтирующего пусковую кнопку. В том случае, если контакт реле давления РД замкнут (давление воздуха в котле мало), магнитный пускатель ПМ включит двигатель, и насос начнёт подавать воду потребителям. Излишки воды, поступая в котёл, увеличивают давление воздуха в нём до определённого предела, при котором реле давления разомкнёт совой контакт и с помощью магнитного пускателя остановит двигатель. При возобновлении водоразбора уровень воды в котле снижается, давление воздуха уменьшается. Когда оно достигает нижнего предела, на который отрегулировано реле давления, электронасос включается.

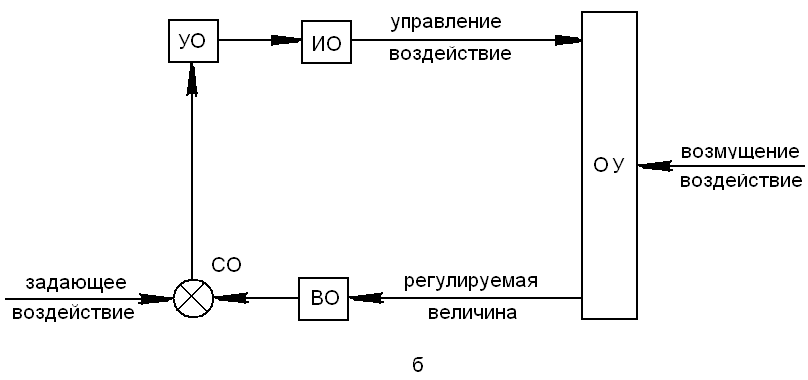

На рис. 13б представлена функциональная схема управления безбашенной водокачкой.




а



Рис. 13.




Рис. 14.


Принципиальную схему одной из автоматизированных установок (по указанию преподавателя) зачертите в отчёте, выделите основные функциональные элементы системы и объясните её работу.

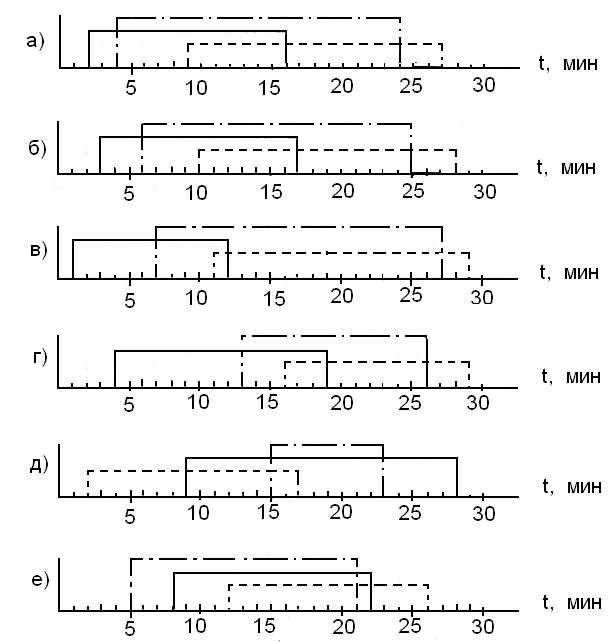

Программное реле ВС-10 настройте на управление тремя технологическими операциями (объектами) по одному из графиков (по указанию преподавателя), представленных на рис. 14. время начала операции 1 устанавливается на первом, окончания – на втором диске, операция 2 – соответственно на третьем и четвёртом, операция 3 – на пятом и шестом дисках. Принципиальная схема испытания реле представлена на рис. 15.



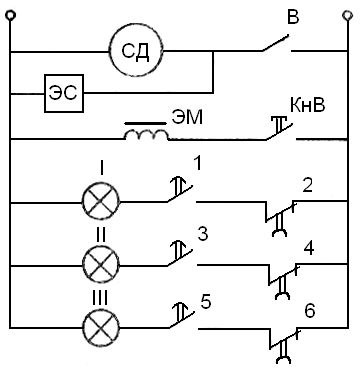

Рис. 15.

Закончив настройку и получив разрешение преподавателя, включите её тумблером В и по секундомеру проверьте программу работы. Для каждой операции включения и отключения определите погрешность работы реле по формуле:

.


Результаты испытания и значения погрешностей занесите в табл. 15.


Таблица 15


Протокол испытания


Номер операции (объекта)
Расченое время операции по графику tрасч., мин.
Действительное время, tдейств., мин.
Погрешность , %

начало
конец
включ.
отключ.
включ.
отключ.
































































Контрольные вопросы


1. Что понимается под автоматическим управлением? В чём его преимущества?

2. Из каких элементов состоит САУ? Каково их назначение?

3. Какие устройства применяются в качестве исполнительных органов, усилителей, объектов управления?

4. Что такое датчик и каковы его функции?

5. Какие датчики применяются в системах автоматического управления сельскохозяйственными установками?

6. Как устроены и работают датчики температуры, уровня и др.?

7. Как устроено и работает электромагнитное реле?

8. Что такое геркон и каковы его преимущества?

9. Какие функции выполняют промежуточные реле, реле времени, программные устройства?

10. Как устроены и работают командоаппарат МКП (КЭП-12У), реле ВС-10?

11. Как осуществляется автоматическая работа водокачек (башенной и безбешенной), нагревательных и вентиляционных установок?

12. Управление какими производственными установками можно автоматизировать с помощью программных устройств?


Содержание отчёта

1. Наименование и цель работы.

2. Функциональные элементы САУ (таб. 12).

3. Технологические датчики (табл. 13).

4. Релейные устройства (табл. 14).

5. Принципиальная схема управления установкой (рис. 11,12 или 13).

6. Настройка и испытание программного реле ВС-10: график работы объектов управления (рис. 14); схема испытания (рис. 15); протокол испытания (табл. 15).
