ВЛАДИМИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
МЕТОДИЧЕСКОЕ ПОСОБИЕ
ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
ЭЛЕКТРООБОРУДОВАНИЯ ЛАБОРАТОРИЙ
Владимир 2009
В настоящем Пособии содержатся материалы о факторах поражения людей электрическим током и защитных мерах, а также справочные данные о кабелях и проводах, используемых для электромонтажа, об устройствах защиты и принципах их действия. Приведены также сведения об электроустановочных и монтажных устройствах, условные графические обозначения элементов электросхем.
В Пособии использованы ссылки на требования Правил устройства электроустановок, Правил технической эксплуатации электроустановок потребителей, правил безопасности при эксплуатации электроустановок и ряда других нормативных актов по охране труда и технике безопасности.
Пособие предназначено для учебно-вспомогательного персонала кафедр университета, обеспечивающего безопасную эксплуатацию электроустановок лабораторий, в том числе лабораторий НИР (электроцепей освещения, розеток, питания лабораторного и иного технологического оборудования).

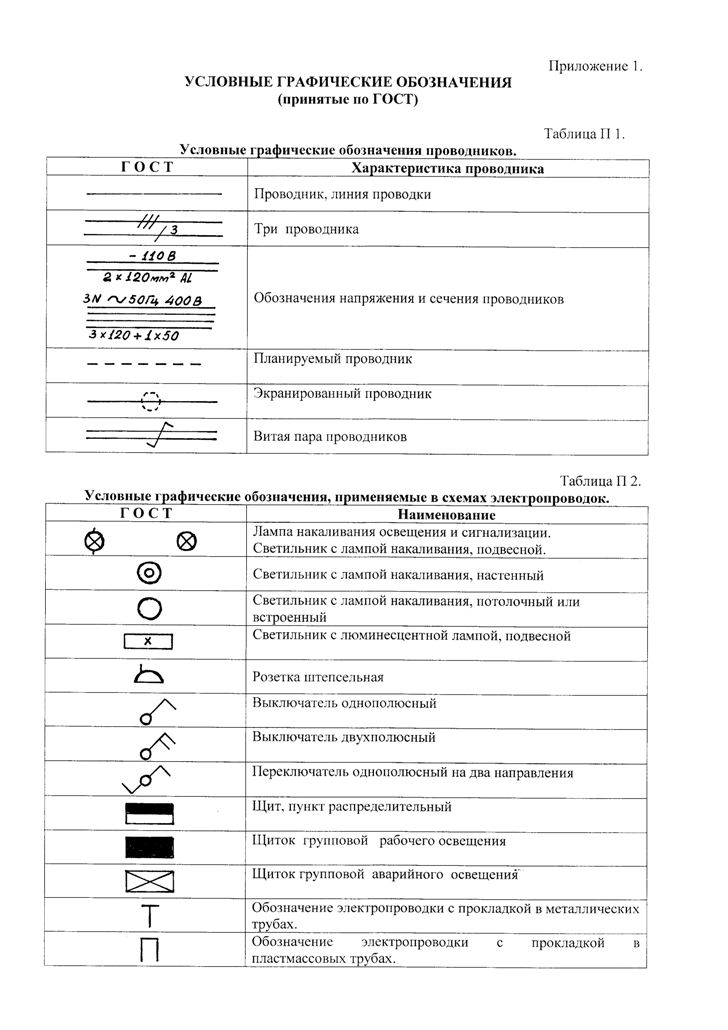

Изложенные в Пособии материалы, а также в Приложениях 1 и 2, могут быть использованы при разработке принципиальных электрических схем при приемке (вводе) в эксплуатацию реконструируемых и новых объектов, оборудования и лабораторий, а также при оформлении паспортов санитарно-технического состояния условий труда.
Пособие разработано специалистами службы Главного энергетика и Отдела охраны труда университета.
Введено в действие 05.10. 2009 г.
- Факторы поражения электрическим током.
При эксплуатации электрооборудования возможно соприкосновение человека с токоведущими частями, что может привести к различным поражениям.
Степень поражения человека определяется силой тока и временем его протекания через тело человека. Эти два фактора не зависят друг от друга.
Сила тока прямо пропорциональна величине напряжения и обратно пропорциональна сопротивлению тела, зависящему от пути протекания тока (например, рука – рука, рука – нога и т.д.).
Значение безопасного напряжения определяется на основании предельной величины тока, которую может выдержать тело человека в течение нескольких часов. Такой ток называется безопасным. Его значение составляет порядка 50 – 75 мкА.
Безопасным для человека, согласно современным нормам электробезопасности, считается напряжение, не превышающее 50 В. Максимально допустимое время воздействия электрического тока на человека, не вызывающее опасных физиологических последствий, зависит от величины напряжения прикосновения и полного сопротивления тела человека, которое является величиной непостоянной, зависящей от многих факторов, в том числе физиологических, и составляет от нескольких секунд (при 50 В) до сотых долей секунды (при 400 В).
Таблица 1
| Род тока | Обозначение (нормируемая величина) | Предельно допустимые значения, не более, при продолжительности воздействия тока, с | |||||||||||
| 0,01- 0,08 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | > 1,0 | ||
| Переменный 50 Гц | U, В | 550 | 340 | 160 | 135 | 120 | 105 | 95 | 85 | 75 | 70 | 60 | 20 |
| I, мА | 650 | 400 | 190 | 160 | 140 | 125 | 105 | 90 | 75 | 65 | 50 | 6 | |
| Переменный 400 Гц | U, В | 650 | 500 | 500 | 330 | 250 | 200 | 170 | 140 | 130 | 110 | 100 | 36 |
| I, мА | 650 | 500 | 500 | 330 | 250 | 200 | 170 | 140 | 130 | 110 | 100 | 8 | |
| Постоянный | U, В | 650 | 500 | 400 | 350 | 300 | 250 | 240 | 230 | 220 | 210 | 200 | 40 |
| I, мА | 650 | 500 | 400 | 350 | 300 | 250 | 240 | 230 | 220 | 210 | 200 | 15 | |
- Виды воздействия электрического тока.
Обычно рассматривают два вида воздействия: с непосредственным прикосновением и косвенным.
При непосредственном прикосновении к токоведущим проводникам или частям оборудования тело человека включается между двумя фазами электрической сети или между одной фазой и землей. В этом случае тело человека включается параллельно нагрузке электросети. Для безопасности людей следует использовать специальные устройства защиты (устройства защитного отключения – УЗО) или применять понижающие трансформаторы для снижения питающего напряжения до безопасного уровня.
В аварийном режиме контакт возникает при прикосновении человека к корпусу оборудования, оказавшемся под напряжением, например в случае повреждения изоляции. Этот вариант более опасен тем, что момент возникновения прикосновения нельзя предугадать. Для предотвращения таких контактов используется двойная изоляция металлических (токопроводящих) частей оборудования, надежное заземление и устройства защитного отключения. Применение последних подразумевает также надежное заземление корпусов оборудования.
Если для повышения защищенности людей используются понижающие трансформаторы, то их выходное напряжение должно выбираться с учетом группы помещения, в котором расположены потребители и цепи электропитания.
В соответствии с требованиями ПУЭ в отношении опасности поражения людей электрическим током все помещения делятся на три группы (при наличии хотя бы одного из указанных признаков):
Таблица 2
| Группа помещений | Признаки | Рекомендуемое напряжение (В) | Примеры помещений |
| 1 | 2 | 3 | 4 |
| С повышенной опасностью | 1.Сырость (относительная влажность воздуха превышает 75 %);
3.Токопроводящие полы; 4.Высокая температура воздуха (более 35°С); 5. Возможность одновременного прикосновения к металлическим корпусам электроприборов и к заземленным конструкциям здания. | 50 | Лестничные клетки, подвальные помещения, складские помещения, кухни. |
| Особо опасные помещения | 1.Особая сырость (пол, стены, потолок покрыты влагой); 2.Химически активная среда; 3.Одновременно имеются два признака для помещений с повышенной опасностью. | 12 | Баня, бассейн, душевые комнаты, мастерские, гаражи, открытые площадки |
| Без повышенной опасности | Не обладают признаками помещений с повышенной опасностью и особо опасных помещений. | 220 | Большинство жилых и общественных помещений |
- Защитные меры от поражения электрическим током.
Меры для защиты людей от поражения электрическим током определяются в соответствии с нормативными документами ( Правилами устройства электроустановок и правилами техники безопасности).
Для защиты людей и линий электросетей (электропроводки) рекомендуется применять УЗО (устройства защитного отключения). ПУЭ также рекомендует присоединение открытых проводящих частей корпусов стационарного оборудования и светильников к нулевому защитному проводнику, а сети штепсельных розеток выполняются трехпроводными.
В помещениях без повышенной опасности допускается применять светильники, не оснащенные зажимом для подключения к защитному проводнику, при условии, что детали подвески изолированы. Внутренняя электропроводка в помещениях должна выполняться трехпроводным кабелем (фазный – L, нулевой защитный – PE,который подключается в распределительном щитке на распределительную шину, и нулевой рабочий проводник – «нейтраль» – N). Использование защитного проводника для нескольких независимых цепей электропитания не допускается.
При подключении электрооборудования следует обращать внимание на буквенно-цифровое обозначение проводников и контактов и их цветовую маркировку. В соответствии с ПУЭ в трехпроводной сети используются следующие обозначения:
- первая фаза – L1, цвет желтый;
- вторая фаза – L2, цвет зеленый;
- третья фаза – L3, цвет красный;
- нулевой рабочий проводник – N, цвет голубой;
- нулевой защитный проводник – PE, цвет желто-зеленый, в полоску.
В старых электросетях фазы обозначались буквами А, В, С. В однофазной сети, если ее проводники являются непосредственным ответвлением от трехфазной сети, их цвет должен соответствовать цвету проводников трехфазной сети. При питании однофазного оборудования через трансформатор к началу обмотки подсоединяется проводник желтого цвета (А), а к концу обмотки – проводник красного цвета (В).
Проводники источника питания постоянного тока обозначаются:
- положительный проводник – «+», цвет красный;
- отрицательный проводник - « - », цвет синий;
- нулевой проводник – « М», цвет голубой.
- Системы заземления.
Существуют различные схемы электроснабжения, используемые для подключения оборудования. Они различаются по способу заземления электрооборудования и источника электроэнергии, в качестве которого часто используется понижающий трансформатор.
Тип системы заземления обозначается двумя буквами.
Первая буква указывает на характер заземления источника электропитания:
- Т – непосредственная связь «нейтрали» (нулевого рабочего проводника) источника электропитания с землей (наиболее распространена для жилых и общественных помещений);
Вторая буква определяет состояние заземления:
- Т – раздельное (местное) заземление источника электропитания и электрооборудования;
- N – источник электропитания заземлен, а заземление потребителей производится только через PEN – проводник.
Система TN подразделяется на несколько подсистем.

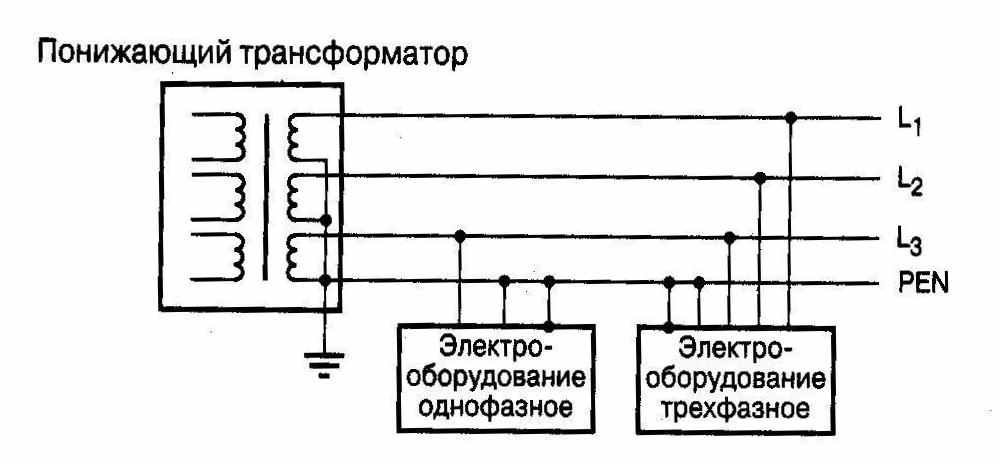

Рисунок 1. TN – система (подсистема TN – C).
В подсистеме TN – C нулевой рабочий (нейтральный) N – проводник объединяют с нулевым защитным ( заземляющим) PE – проводником, что образует совмещенный PEN проводник, который используется для заземления электрооборудования потребителей.

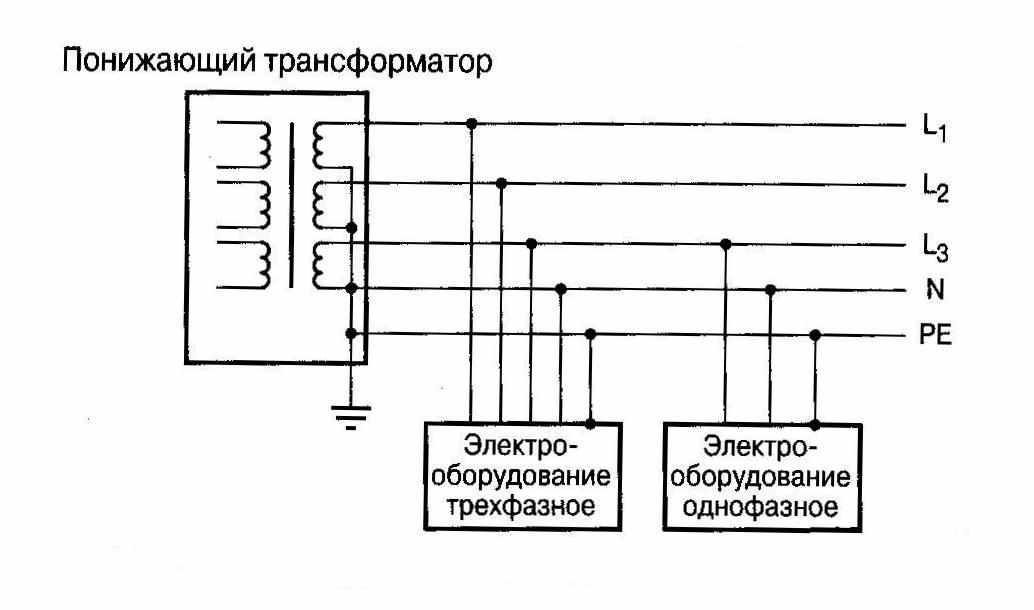

Рисунок 2. Подсистема заземления TN – S.
В подсистеме TN – S для заземления используется отдельный защитный PE - проводник, который подключен в точке заземления источника электропитания к N - проводнику.

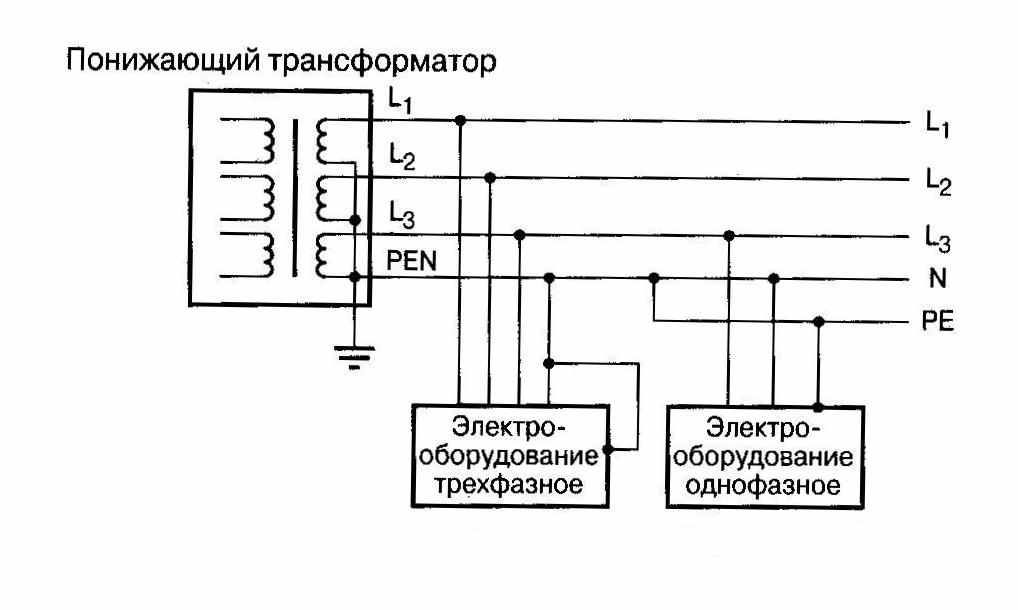

Рисунок 3. Подсистема заземления TN – C – S.
В подсистеме TN – C – S применяется заземление потребителей как через PEN – проводник, так и через PE – проводник. Эта подсистема получила наибольшее распространение, которая наряду с подсистемой TN – S рекомендована ПУЭ к применению.

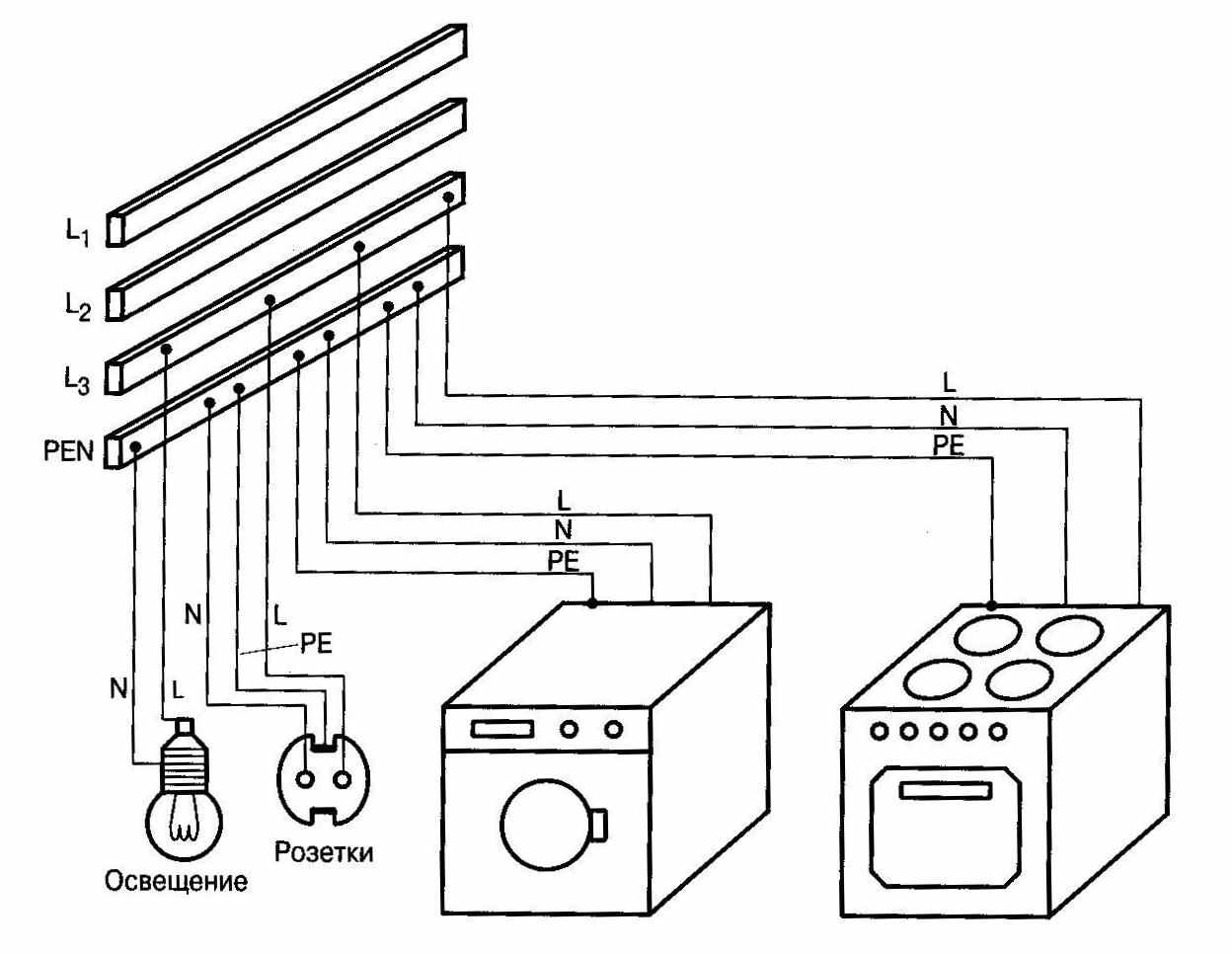

Рисунок 4. Подключение электрооборудования в подсистеме TN – C – S.
Подсистема TN- C – S упрощает подключение потребителей электроэнергии к сети. Так, для заземления электророзетки достаточно соединить отдельным проводником ее заземляющий контакт с PEN – проводником (Рис. 4.)
В TN – системах в качестве PEN – проводника, объединяющего функцию заземляющего и нейтрального проводников, рекомендуется использовать медный или алюминиевый провод сечением не менее 10 мм2. PEN – проводник должен быть изолирован так же, как и все остальные проводники, чтобы исключить ток утечки на землю. Не допускается любой разрыв (или размыкание) PEN – проводника.
- Общие требования по организации электроснабжения
зданий и помещений.
Как правило, электроснабжение зданий осуществляется через главный распределительный щит (ГРЩ) или вводно-распределительное устройство (ВРУ). При этом питание всех потребителей производится от сети напряжением 380/220 В с глухозаземленной нейтралью (подсистема TN –S). В состав ГРЩ входят автоматы защиты и устройства управления, позволяющие раздельно отключать потребители электропитания. В нем производится распределение напряжения электропитания по групповым потребителям (наружное освещение, освещение лестничных площадок, подвалов, чердаков, лифтовое оборудование, пожарная и аварийная сигнализация, этажные помещения и т.д.).
Электроснабжение помещений по этажам осуществляется по стоякам через УЗО. К питающим стоякам подключаются этажные распределительные щитки, образующие групповую сеть электропитания. В состав этажных электрощитков, как правило, входят автоматические выключатели и УЗО. Автоматические выключатели сгруппированы по каждой цепи электропитания (освещения, розеток и других потребителей). Такая же схема электроснабжения может применяться и для отдельных помещений (научно-исследовательских и учебных лабораторий, мастерских и т.п.). Для равномерной нагрузки на распределительную сеть цепи питания этих помещений подключаются к разным фазным проводникам.
- Устройства защиты людей и электрических цепей.
Для защиты электроцепей используются различные устройства:
- плавкие вставки (предохранители);
- автоматические выключатели;
- устройства защитного отключения (УЗО);
- дифференциальные автоматические выключатели.
Плавкие предохранители являются невосстанавливаемыми и требуют замены после срабатывания.
Автоматические выключатели.
Автоматические выключатели обеспечивают защиту устройств от перегрузки (превышения значения номинального тока) или короткого замыкания.
В отличии от простых предохранителей в автоматических выключателях вместо перегораемой вставки используется терморазмыкатель на основе биметаллической пластины. Сброс и установка такого предохранителя осуществляется с помощью кнопки. Автоматические выключатели размыкают питающие цепи в случае увеличения выше номинального значения протекающего через них тока. Они имеют возможность замыкания цепи, в том числе повторного.
По способу размыкания они могут быть одно и многополюсными.
В их состав, как правило, входят два типа размыкателей: тепловой и магнитный. Первый предназначен для защиты людей по току перегрузки, второй – для защиты цепей от короткого замыкания.
Тепловой размыкатель – инерционный и не реагирует на небольшое кратковременное увеличение значения тока.
Магнитный размыкатель является быстродействующим. Его срабатывание происходит при превышении значения номинального тока в несколько раз.
Подбор автоматических выключателей производится по типу подключенной нагрузки – по величине номинального тока, номинального условного тока замыкания и характеристике отключения, в том числе и времени размыкания.
Устройство защитного отключения является наиболее эффективным средством защиты человека от поражения электрическим током в групповых линиях по сравнению с автоматическими выключателями, так как обеспечивает защиту при непосредственном контакте человека с электрооборудованием или проводником. Кроме того, УЗО предупреждает опасность возникновения пожара в результате замыкания электропроводки. Эффективность его работы обеспечивается малым временем отключения – менее 40 мс.
Для защиты электрических цепей от сверхтоков, вызванных короткими замыканиями в цепях и оборудовании, предпочтительно применение дифференциальных автоматических выключателей. В том случае, если в групповых линиях используются именно УЗО, необходимо дополнительно установить автоматические выключатели – для защиты от сверхтоков. При этом контактные группы УЗО должны быть рассчитаны на величину тока, определяемую типом автоматического выключателя (см. стр. 10).
Функционально УЗО состоит из трансформатора, первичные обмотки которого подключены к фазному (фазным) и нейтральному проводникам, а ко вторичной обмотке подключено поляризованное реле. Отличительная особенность поляризованного реле состоит в том, что после срабатывания его контакты размыкаются, разрывая цепь питания потребителей, и остаются в таком положении до установки УЗО в исходное состояние.

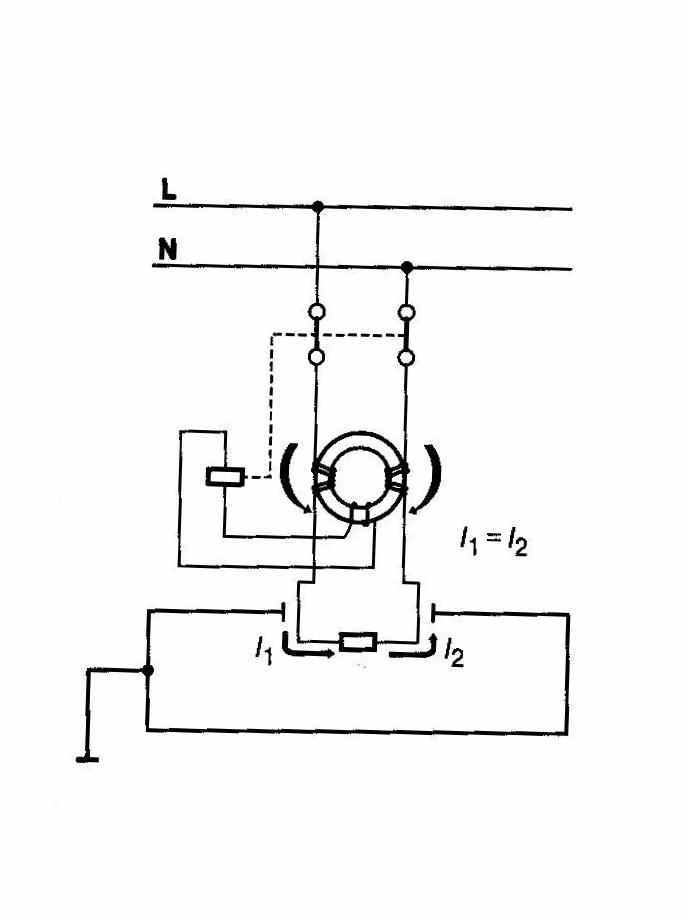

Рисунок 5. Нормальный режим работы УЗО.
Принцип действия УЗО: при нормальной работе электроцепи векторная сумма токов через все обмотки цепи равна нулю. Соответственно равно нулю напряжение на выводах вторичной обмотки. В случае возникновения утечки на землю векторная сумма токов изменяется и во вторичной обмотке возникает ток, вызывающий срабатывание реле, происходит размыкание контактной группы.

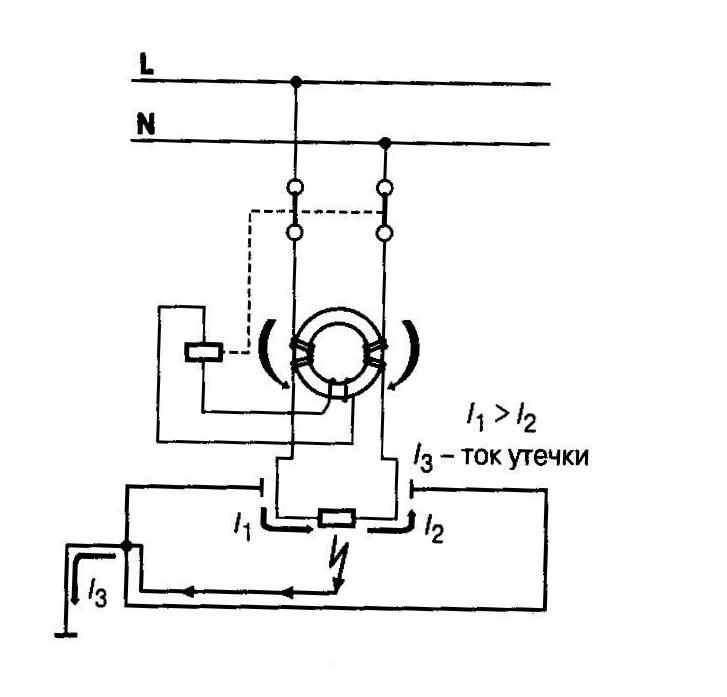

Рисунок 6. Возникновение утечки, ток утечки.

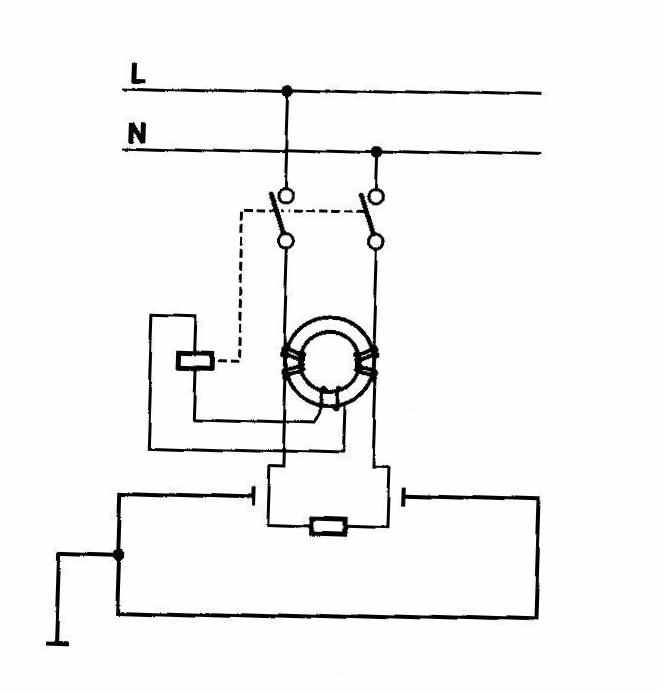

Рисунок 7. Отключение устройства вследствие
срабатывания поляризованного реле.
Для проверки УЗО, которую рекомендуется проводить не реже 1 раза в три месяца, в устройстве предусмотрена кнопка «Тест». Ее нажатие имитирует режим возникновения тока утечки. На корпусе УЗО, как правило, приводятся основные технические параметры и электрическая схема устройства.
В некоторых цепях УЗО можно использовать как главный выключатель.
УЗО применяются в цепях с токами до 80 А, они не чувствительны к кратковременному возрастанию тока до 250 А, при этом величина тока не оказывает влияние на срабатывание устройства.
Для комплексной защиты людей, электрооборудования и электропроводки используются дифференциальные автоматические выключатели, выполняющие функции как устройства защитного отключения, так и автоматического выключателя. Отключение устройств происходит при коротком замыкании, перегрузке в цепи или утечке тока на землю. Время срабатывания не превышает 40 мс. Кроме того, они могут исполняться со вспомогательными устройствами – с дополнительными и сигнальными контактами, шунтовыми размыкателями и механическими блокирующими устройствами.
Монтаж автоматических выключателей, УЗО и дополнительных устройств автоматики осуществляют в щитках (на щитах) или в распределительных шкафах. Щитки подразделяются на навесные и встраиваемые. Они могут иметь несколько отсеков для установки модулей, для чего внутри монтируются специальные DIN- рейки.
- Кабели, провода и электропроводка.
Для подключения электрооборудования и прокладки электрических сетей в помещениях возможно применение различных проводов и кабелей. При выборе типа проводника учитывают его сечение, материал, тип изоляции и условия применения.
Основные характеристики кабелей и проводов приведены в таблице 3.
Силовые кабели предназначены для передачи электроэнергии в стационарных установках переменного тока частотой 50 Гц и напряжением не более 660 В (для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе).
Контрольные кабели предназначены для подключения электроприборов и оборудования, рассчитанных на максимальное переменное напряжение 660 В с частотой до 100 Гц, а также на постоянное напряжение до 1000 В.
Соединительные кабели используются для межблочного и внутриблочного соединений в электросетях и устройствах при напряжении до 500 В и частоте до 400 Гц.
Монтажные провода предназначены для межблочного и внутриблочного соединений в электрических устройствах в цепях переменного тока (при напряжении до 380 В-провод сечением 0,12 – 0,14 мм2, до 1000 В – провод сечением 0,2 – 1,5 мм2) и постоянного тока ( при напряжении до 500 В и 1500 В соответственно).
Установочные провода предназначены для подачи питания на электрические приборы и оборудование, а также для стационарной прокладки осветительных электросетей в цепях переменного (с номинальным напряжением не более 450 В и частотой 400 Гц) и постоянного (напряжением до 1000 В) тока.
Шнуры предназначены для подключения к электросети приборов и оборудования с номинальным напряжением, не превышающем 380 В, и бытовых электроприборов рассчитанных на напряжение 250 В. Шнуры выдерживают соответственно максимальное напряжение 4000 В и 2000 В частотой 50 Гц, приложенное в течение 1 минуты.
- Выбор сечения проводников.
Согласно ПУЭ выбор сечения проводника осуществляется с учетом плотности тока и возможного нагрева. В таблице 4 приведены минимально допустимые значения сечения жил проводников в зависимости от мощности нагрузки, тока, материала проводников и способа их прокладки.
Основные характеристики кабелей и проводов. Таблица 3.
| Тип кабеля, провода | Марка | Род тока | Напряже- ние, (В) | Ток (А), t0C | Кол-во жил | Сечение жил (мм2) | Материал жил | Материал | ||
| оболочки | внутренняя изоляция | экрана | ||||||||
| Силовые | ВВГ | переменный | Не более 660 В 50 Гц | - | 1 – 4 | 1,5 – 35,0 | Мягкая медная проволока | ПХВ пластикат | - | - |
| ВВГнг | 1 – 4 | 1,5 – 35,0 | - | - | ||||||
| NYM | 1 – 5 | 1,5 – 4,0 | медь | Резиновая смесь | - | |||||
| Контрольные | КВБбШв | переменный постоянный | 660 В 100 Гц до 1000 В | - | 10-37 | 1,5 – 6,0 | Медная проволока | ПХВ пластикат | - | Алюмин. Фольга |
| КВВБбГ | ||||||||||
| КВВГ | 4 – 37 | 1,0 -6,0 | - | |||||||
| КВВГЭ | Ал. фольга | |||||||||
| КВВГнг | - | |||||||||
| КВВГЭнг | Ал. фольга | |||||||||
| Соединительные | МКШ | переменный | до 500 В до 400 Гц | - 50... + 700С | 2,3,5, 7,10,14 | 0,35 – 0,75 | - | - | - | - |
| МКЭШ | Медн. пров. | |||||||||
| Монтажные | МГШВ | переменный постоянный | -380 В и 1000 В -500 В и 1500 В | - | 1 | 0,12 и 0,14 | Медная проволока, луженая оловянно- свинцовым сплавом | Комбиниро-ванная пленочная и ПХВ | - | - |
| МГШВ-1 | 1 | 0,2 – 1,5 | ||||||||
| МГШВЭ | 1 | 0,12 и 0,14 | Луженая медная проволоки | |||||||
| МГШВЭ1 | 2 - 3 | 0,2 – 0,75 | ||||||||
| МГШВЭВ | 1 | 0,14 | ||||||||
| МГШВЭВ1 | 1 | 0,35 | ||||||||
| МПМ | переменный постоянный | до 250 В до 5000 В до 350 В | - 50... + 850С | 1 | 0,12 – 1,5 | Медная проволока, луженная оловом | Полиэтиле- новая изоляция низкого давления | - | - | |
| МПМУ | 1 | 0,12 – 0,5 | ||||||||
| МПМУЭ | 1,2,3 | 1,43 – 3,34 | Луженая медная проволока | |||||||
| МПМЭ | 1,2,3 | 1,43 – 3,33 | ||||||||
| Установочные | ПВ -1 | переменный постоянный | 450 В 400 Гц до 1000 В | - 50... + 700С | 1 | 0,5 – 10,0 | Медная | ПХВ изоляция | - | - |
| ПВ -3 | 1 | Медная скрученая | ||||||||
| ПВ -4 | 1 | |||||||||
| ПВС | переменный | 380 В | - 40... + 700С | 2,3,4,5 | 0,75 – 2,5 | Мягкая медная проволока | ПХВ изол. | - | - | |
| ПУНП | переменный | 250 В | 2,3,4 | 1,0 – 6,0 | ПХВ | |||||
| Шнуры | ШВВП | переменный | 380 В | - | 2, 3 | 0,5; 0,75 | мягкая медь | ПХВ | - | - |
| ШВО | переменный | 250 В | 2, 3 | 0,5 – 1,5 | скруч. медн. | полиэтил. изоляция, нитяная оплетка | ||||
Примечание. Наибольшее применение находят кабели, выделенные цветом.
11
Таблица 4.
Минимально допустимые значения сечения жил проводников.
| Сечение жилы (мм2) | Проводники проложены открыто | Проводники проложены в трубах | ||||||||||
| Медный проводник | Алюминиевый проводник | Медный проводник | Алюминиевый проводник | |||||||||
| Ток (А) | Мощность (кВт) | Ток (А) | Мощность (кВт) | Ток (А) | Мощность (кВт) | Ток (А) | Мощность (кВт) | |||||
| 220 В | 380 В | 220 В | 380 В | 220 В | 380 В | 220 В | 380 В | |||||
| 0,5 | 11 | 2,4 | - | - | - | - | - | - | - | - | - | - |
| 0,75 | 15 | 3,3 | - | - | - | - | - | - | - | - | - | - |
| 1,0 | 17 | 3,7 | 6,4 | - | - | - | 14 | 3,0 | 5,3 | - | - | - |
| 1,5 | 23 | 5,0 | 8,7 | - | - | - | 15 | 3,3 | 5,7 | - | - | - |
| 2,0 | 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 | 19 | 4,1 | 7,2 | 14 | 3,0 | 5,3 |
| 2,5 | 30 | 6,6 | 11,0 | 24 | 5,2 | 9,1 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6,0 |
| 4,0 | 41 | 9,0 | 15,0 | 32 | 7,0 | 12,0 | 27 | 5,9 | 10,0 | 21 | 4,6 | 7,9 |
| 6,0 | 50 | 11,0 | 19,0 | 39 | 8,5 | 14,0 | 34 | 7,4 | 12,0 | 26 | 5,7 | 9,8 |
| 10,0 | 80 | 17,0 | 30,0 | 60 | 13,0 | 22,0 | 50 | 11,0 | 19,0 | 38 | 8,3 | 14,0 |
9. Электропроводка.
К электропроводке, согласно ПУЭ, относят совокупность проводов и кабелей с соответствующими креплениями, конструкциями и деталями. Все электропроводки по способу прокладки подразделяются на открытые и скрытые, проложенные внутри конструктивных элементов зданий и сооружений. Открытые электропроводки внутри помещения прокладываются в коробах, трубах, гибких металлических рукавах, лотках, электротехнических плинтусах и наличниках. Скрытые электропроводки прокладываются в трубах, гибких металлорукавах, коробах, пустотах строительных конструкций, а также под штукатуркой.
В жилых зданиях и помещениях ПУЭ требует применять провода и кабели только с медными жилами.
При выборе типа электропроводки необходимо руководствоваться условиями окружающей среды, правилами электро- и пожарной безопасности, а также назначением электропроводки.
Все линии групповых сетей должны быть трехпроводными ( фазный, нулевой рабочий и нулевой защитный проводники). При этом нулевой рабочий и нулевой защитный проводники не допускается подключать в щитках к общему контактному зажиму.
Проводники должны быть легко распознаваемы на протяжении всей длины проводки, для чего применяют цветовую маркировку. Нулевой рабочий проводник помечается голубым цветом. Защитный нулевой или защитный проводники обозначаются комбинацией зелено-желтого цвета. Совмещенный нулевой рабочий и нулевой защитный PEN – проводник обозначается комбинацией зелено-желтого цвета с голубыми метками на концах проводника.
В помещениях проводку рекомендуется выполнять скрытно.
Осветительные сети, прокладываемые за подвесным потолком, рассматриваются как скрытая проводка. Для ее прокладки должны использоваться стальные или негорючие пластмассовые трубы, короба и металлорукава.
10. Электророзетки.
Электрические розетки предназначены для подключения переносных и стационарных электрических приборов и оборудования. В зависимости от типа электропроводки розетки могут быть с заземляющим (зануляющими) контактами. Они могут быть одиночными, сдвоенными или счетверенными.
В настоящее время выпускаются розетки со встроенным УЗО с дифференциальными токами отключения 10 и 30 мА.
12
Розетки для скрытой проводки должны устанавливаться в специальные коробки или размещаться в отверстиях железобетонных панелей. Для бытовых электроприемников, подлежащих защитному заземлению (занулению), необходимо использовать розетки, снабженные контактами, подключаемыми к PE – проводнику.
В жилых помещениях рекомендуется устанавливать розетки на высоте, удобной для подключения электроприборов, но не выше 1 м.
- Выключатели.
Выключатели в большинстве случаев предназначены для включения и отключения освещения в помещениях и выпускаются в виде одинарного устройства или блока из нескольких устройств.
Монтаж и установка выключателей осуществляется согласно требованиям ПУЭ, аналогичным к розеткам. Рекомендуемая высота их установки - 0,8 – 1,7 м. от пола.
Однополюсные выключатели должны обязательно устанавливаться в цепь фазного проводника.
При применении двухполюсных выключателей возможность отключения нулевого рабочего проводника без отключения фазного должна быть исключена.
Переключатели являются разновидностью выключателей и предназначаются для управления освещением из двух и более мест. Требования к их установке и монтажу такие же, как и для выключателей.
- Электромонтажные трубы и короба.
Для монтажа скрытой и открытой электропроводок в помещениях используются пластиковые (гофрированные, армированные или жесткие) трубы и короба. Как правило, гофрированные трубы изготавливаются из ПХВ, не поддерживающего горение, и разделяются на легкие и тяжелые (жесткие). Они рассчитаны на работу при температуре окружающей среды от - 50С до + 600С и выпускаются с внешним диаметром 16….63 мм.
Армированные трубы из ПХВ выпускаются с внутренним диаметром 8…60 мм.
Жесткие трубы также изготавливаются из ПХВ с внешним диаметром 16….50 мм.
Для соединения труб между собой и различными коробами используются соединительные муфты, уголки, гофрированные муфты, разветвительные коробки и тройники.
Электромонтажные короба выпускаются с прямоугольным сечением, с плоскими и П-образными крышками. Стыковка коробов осуществляется с помощью специальных углов и соединителей.
Разветвительные коробки служат для распределения электропроводов по различным направлениям. Кроме того, в них могут устанавливаться клеммы (клеммные соединения) и различные электротехнические устройства. Коробки выпускаются для открытой и скрытой проводок.
Установочные коробки предназначены для размещения розеток и выключателей в углублениях стен.
- Порядок приемки в эксплуатацию реконструируемых и новых
лабораторий и электрооборудования.
Порядок приемки в эксплуатацию лабораторий и оборудования определен письмом Минвуза и РК профсоюза от 07.07.88 г. № 31-36-3 ин/31-2.
13.1. Перед началом реконструкции, монтажа и наладки вновь вводимого оборудования необходимо:
- подготовить пояснительную записку по объему приемки, за подписью зав. кафедрой, содержащую сведения:
* о назначении, технических данных оборудования, в том числе его энергоемкости;
* его соответствия СНиП, ГОСТ;
* условиях эксплуатации (соответствии требованиям СанПиН – по площади, освещенности, необходимости вентиляции и кондиционирования воздуха и т.д.);
* количества рабочих (учебных) мест;
* возможных экстремальных режимах работы;
* наличии опасных и вредных производственных факторов и способах их устранения или защиты от них;
- выполнить и согласовать с Отделом охраны труда и техники безопасности, Службой противопожарной профилактики, службой Главного энергетика и другими службами планировку размещения оборудования, монтажные схемы электро-, гидро-, пневмосистем и коммуникаций;
- разработать и утвердить в установленном порядке инструкцию по охране труда при выполнении работ по монтажу, наладке или реконструкции оборудования для работников кафедры, если они непосредственно участвуют в проведении этих работ;
- распоряжением по кафедре назначить ответственного за обеспечение безопасных условий труда и осуществление контроля за полнотой и качеством проводимых работ, в том числе специалистами подрядной организации.
Указанные материалы представляются в постоянно действующую комиссию университета для получения разрешения на выполнение этих работ.
13.2. В процессе выполнения работ по реконструкции, монтажу и наладке оборудования, в том числе и осветительных сетей, ответственное лицо обязано осуществлять постоянный контроль за графиком производства работ специалистами подрядной организации в соответствии с договором, выполнением ими технических условий по монтажу, наладке и испытаниям оборудования.
Ответственное лицо имеет право приостанавливать выполнение всех видов работ с докладом представителю заказчика (проректору по КСиМБ):
- при выявлении нарушений технических условий, внесении неоговоренных изменений в монтажные и иные схемы;
- при применении некачественных или замене установленных договором материалов, узлов и элементов оборудования и электросетей;
- при нарушениях мер и правил безопасности (в Отдел охраны труда).
13.3. При приемке оборудования в эксплуатацию предъявляются следующие документы:
- пояснительная записка;
- паспорт санитарно-технического состояния условий труда;
- план размещения оборудования;
- принципиальные схемы электро-, гидро-, пневмосистем и коммуникаций;
- документы, представляемые подрядной организацией, проводящей электромонтажные и наладочные работы в реконструируемых помещениях:
* - лицензия на электротехнические испытания;
* - регистрация электротехнической лаборатории в Роспотребнадзоре;
* - протокол № 1 (визуального осмотра);
* - протокол № 2 (проверки наличия цепи между заземленными установками и элементами заземленной установки);
* - протокол № 3 (проверки сопротивления изоляции проводов и кабелей);
* - протокол № 4 (измерения полного сопротивления петли «фаза – ноль» с определением тока короткого замыкания и согласованием с характеристиками аппаратов защиты от сверхтока);
* - протокол № 5 (проверки автоматических выключателей напряжением до 1000 В);
* - протокол № 6 (проверки и испытания устройств защитного отключения, управляемых дифференциальным током (УЗО);
* - ведомость дефектов.
Приложение к схеме электроснабжения
Спецификация.
Характеристика электроприемников, электропроводок и арматуры.
| № позиции схемы | Наименование | Марка, тип | Характе- ристика | Мощность (кВт) | Число оборотов (об/ мин) |
| 1 | Щиток освещения | ЩО | 10А, 220 В | | |
| 2 | Выключатель однополюсный | | 6А, 250 В | | |
| 3 | Линия освещения 2х -проводная со скрытой прокладкой | ВВГнг | 250 В | | |
| 4 | Светильники люминесцентные потолочные | | 220 В | 8 х 0,16 (1,3) | |
| 5 | Распределительный пункт | РП | 220/380В | | |
| 6 | Линия электропроводки 380 В с прокладкой в пластмассовой трубе | ВВГнг | 380 В | | |
| 7 | Линия электропроводки 220 В (3х-проводная с защитным проводником) с прокладкой в пластмассовом коробе | ПВ-3 | 250 В | | |
| 8 | Розетка 3х фазная | РШ-30 | 25А, 380 В | | |
| 9 | Стенд испытательный | СИ «Муфта» | 7А, 380 В | 3,0 | |
| 10 | Установка исследовательская | УППА- 230 | 12А, 380 В | 4,2 | 3000 |
| 11 | Розетка 2х-полюсная сдвоенная | | 6А, 250 В | | |
| 12 | Установки лабораторные | Ул-011 | 220 В | 9 х 0,2 (1,8) | |
| 13 | Кондиционер бытовой | | 220 В | 2,8 | |
Установленная мощность всех потребителей 13, 1 кВт.
19
Оглавление.
Стр.
- Факторы поражения электрическим током. 3
2. Виды воздействия электрического тока. 3
3. Защитные меры от поражения электрическим током. 4
4. Системы заземления. 5
- Общие требования по организации электроснабжения 7
зданий и помещений.
6. Устройства защиты людей и электрических цепей. 7
7. Кабели, провода и электропроводка. 10
8. Выбор сечения проводников. 10
9. Электропроводка. 12
10. Электророзетки. 12
11. Выключатели. 13
12. Электромонтажные трубы и короба. 13
13. Порядок приемки в эксплуатацию реконструируемых 13
и новых лабораторий и электрооборудования.

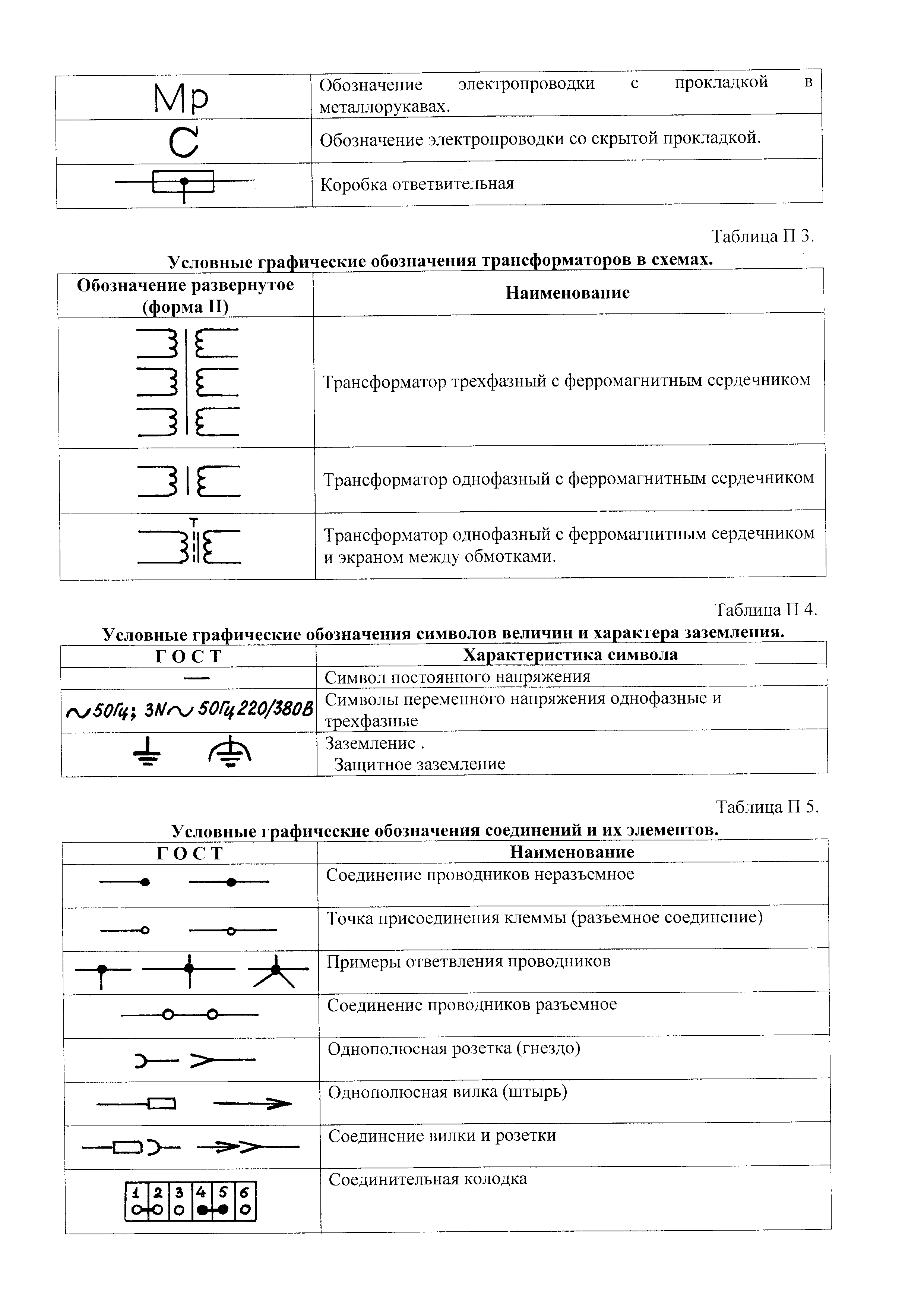

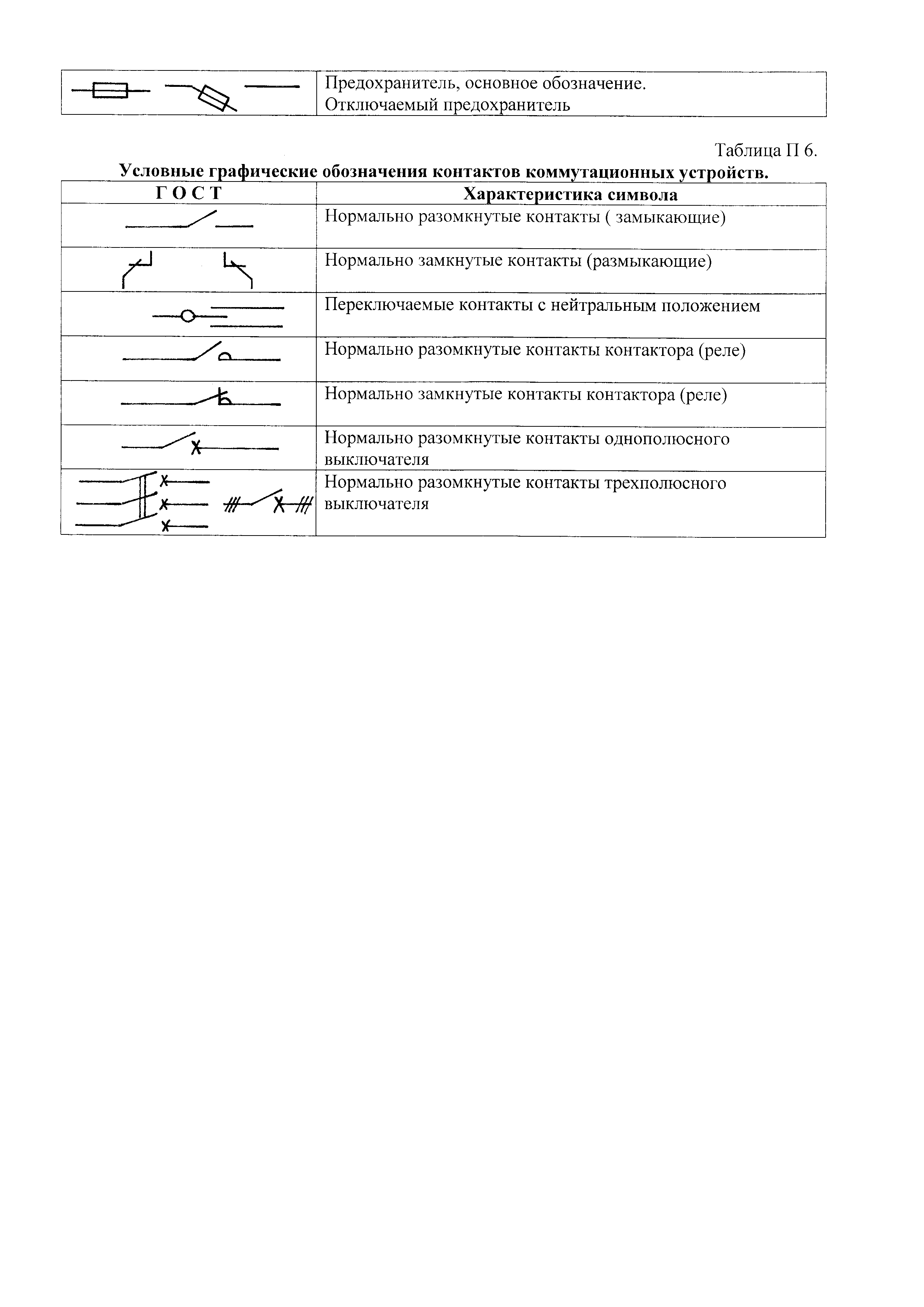

14. Приложение 1. Условные графические обозначения . 15

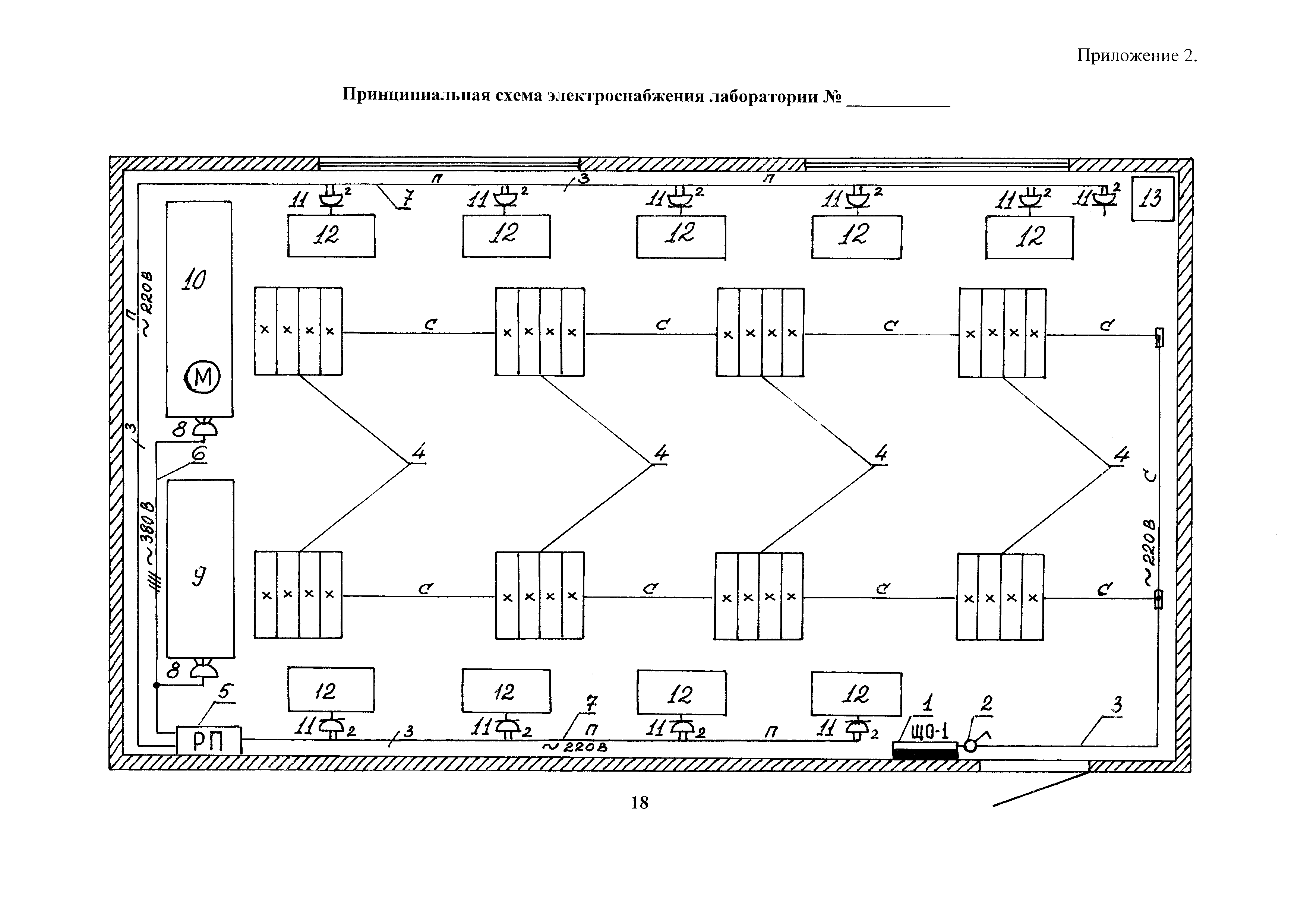

- Приложение 2. Принципиальная схема 18
электроснабжения лаборатории.
- Приложение к схеме электроснабжения.
Спецификация. Характеристика электроприемников,
электропроводок и арматуры. 19
