кран Мостовой двухбалочный


5 - 50 тонн

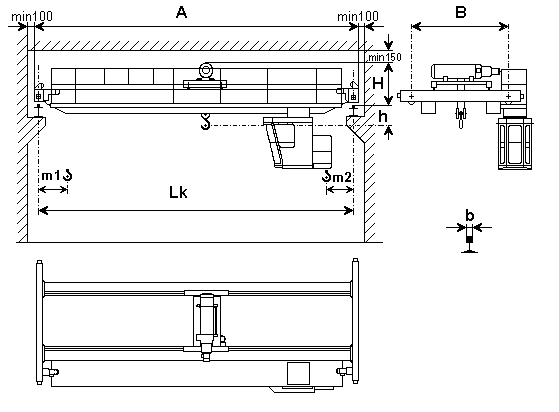

чертеж 3-а

Управление с кабиной

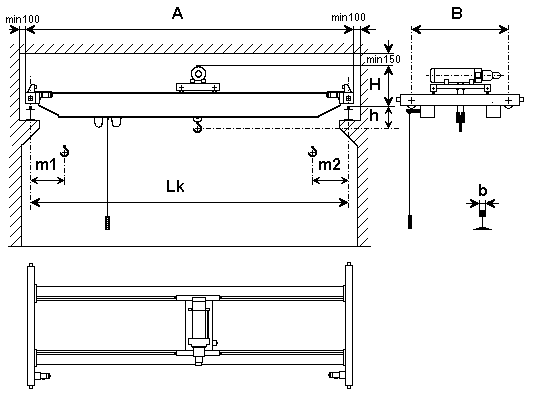

чертеж 3-б

Управление с пультом






b /до 12 тонн/ = КР50; Р38; Р43

b /над 12 тонн/ = КР70; КР80; Р43

краны подвесные однобалочные РУЧНЫЕ


  • Краны мостовые однобалочные ручные – это грузоподъемные машины для пространственым перемещением груза.



  • Приведение в действие крана, тельферной тележки и крюка происходить ручным способом посредством цепной передачи.



  • Краны предназначены для нормального режима работы при температуре окружающей среды от -25оС до +40оС и относительной влажности воздуха не более 80% при +25оС +5о.



  • Краны не предусмотрены для работы во взрывоопасной среде, для транспортировки отравляющих, взрыво- и огнеопасных веществ, а также расплавленного металла.



  • По договору между производителем и клиентом производятся краны с пролетом Lк, отличающийся от указанных в таблицe 4.

(См. чертеж 4)


таблицa 4


Грузопподъем

Q
Пролет

LK
Длина консоли

l
Высота подъема

H1
База

K
Тип рельсы в соот. с ГОСТ

t



m






19425-74




3
0.3; 0.6
3.2; 4



I-профиль




4.5
0.3; 0.6; 0.9
5; 6.3



18 М

1
6
0.3; 0.6; 0.9; 1.2
8; 10
1/7 from LK

24М




9
0.6; 0.9; 1.2
9; 11.2



30М




12; 15
0.6; 0.9; 1.2
12.5



36М




3
0.3
3.2; 4









4.5
0.3; 0.6; 0.9
5; 6.3






2
6
0.3; 0.6; 0.9; 1.2
8; 9; 10
1/7 from LK







9; 12; 15
0.6; 0.9; 1.2
11.2; 12.5



I-профиль




3
0.3
3.2; 4









4.5
0.3; 0.6
5; 6.3



30М

3.2
6
0.3; 0.6; 0.9
8; 9; 10
1/7 from LK

36М




9; 12; 15
0.6; 0.9; 1.2
11.2; 12.5



45М




3
0.3
3.2; 4









4.5;

0.3; 0.6
5; 6; 3






5
6
0.3; 0.6
8; 9; 10
1/7 from LK







9; 12; 15
0.6; 0.9; 1.2
11.2; 12.5








кран подвесной однобалочный РУЧНОЙ

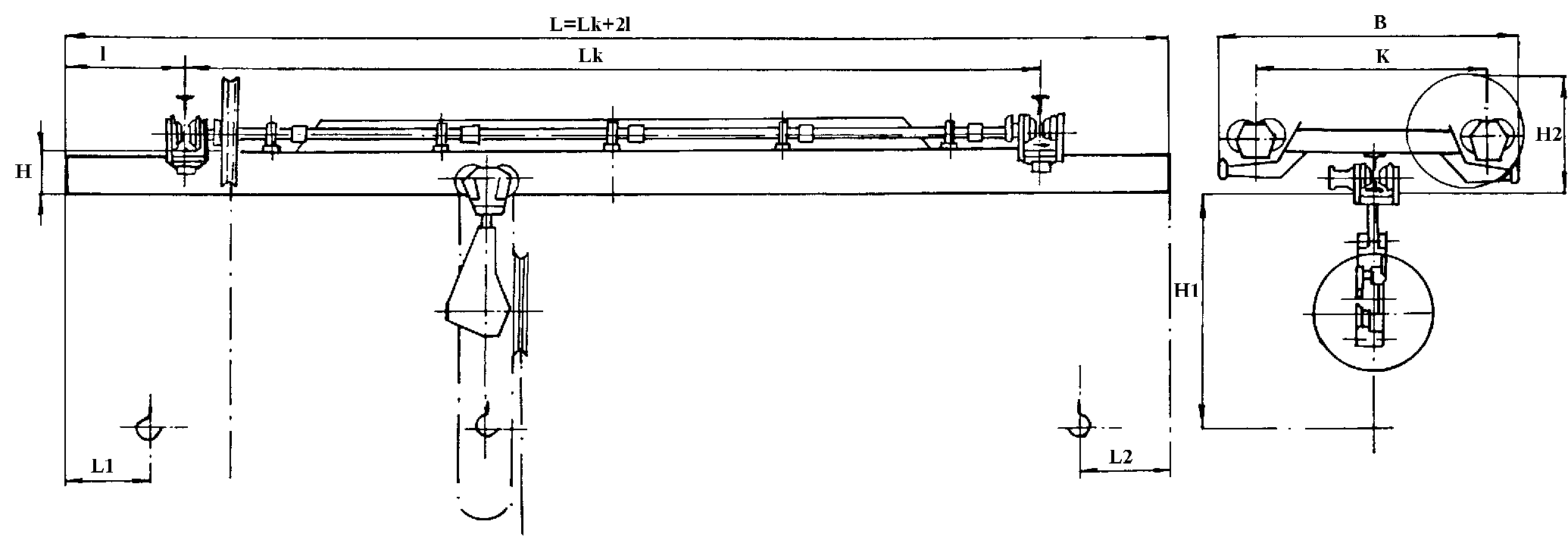

ч
ертеж 4






b /для 1 тонн/ = I 18 M; I 24M; I 36M

b /над 1 тонн/ = I 30M; I 36M; I 45M

в соот. с ГОСТ 19425-74 г.


краны подвесные однобалочные

с электротельфером

  • Краны мостовые однобалочные с электротельфером – это грузоподъемные машины для пространственым перемещением груза. Они управляются с подвесного пульта управления.
  • Краны предназначены для нормального режима работы при температуре окружающей среды от -25оС до +40оС и относительной влажности воздуха не более 80% при +25оС +5о.
  • Краны не предусмотрены для работы во взрывоопасной, для транспортировки отравляющих, взрыво- и огнеопасных веществ, а также расплавленного металла.
  • По договору между производителем и клиентом производятся краны с пролетом Lк, отличающийся от указанных в табл. 5 (см. чертеж 5).


таблица 5


Грузопод.

Q
Пролет

Lk
Скорость подъема
Длина консоли

l1/l2
B
K
m1
m2
h
Maкс.давления ход. колеса
Масса

t
m
m/min






mm









Кг.с
кг




7
8
900
1000
1440






1112
188
900




10
8/1.4



1500
1940






1082
196
1200

1
14
12
1200
2000
2440
495
675
1082
205
1600




17
12/1.4



2500
2940






1112
215
1950




20
16



3000
3440






1112
221
2200







16/1.4



























7
8
900
1000
1440






1312
351
1200




10
8/1.4



1500
1940






1312
361
1400

2
14
12
1200
2000
2440
573
725
1337
380
2200




17
12/1.4



2500
2940






1342
388
2550




20
16



3000
3400






1342
397
2900







16/1.4



























7
8
900
1000
1560






1462
464
1650




10
8/1.4



1500
2060






1462
546
2050

3.2
13
12
1200
1900
2460
623
745
1462
550
2380




17
12/1.4



2500
3060






1462
561
2950







16






























16/1.4



























7
8
900
1000
1560






1620
808
1800




10
8/1.5



1500
2060






1620
827
2200

5
12
12
1200
1800
2360
638
755
1620
824
2400




14
12/1.4



2000
2560






1645
838
3100




16






2500
3060






1645
844
3400




7
8
900
1000
1640
665



2025
1276
2437




9
8/1.8



1500
2140



870
2025
1305
2735

8
10



1200
1800
2440
715



2025
1310
3207




11






1800
2640
665



3000
1306
3350




12






1800
2640
665



2050
1304
3492



кран подвесной однобалочный

с электротельфером


чертеж 5






b /для 1 тонн/ = I 18 M; I 24M; I 36M

b /над 1 тонн/ = I 30M; I 36M; I 45M

в соот. с ГОСТ 19425-74 г.


краны подвесные трехопорные

с Электротельфером


  • Краны подвесныс трехопорные с электротельфером предназначеные для обслуживания станков в мастерсках, сборачных цехах и для механизацией разных грузоподъемных операцией.



  • Краны управляются с подвесного пульта управления.



  • Краны предназначены для нормального режима работы при температуре окружающей среды от -25оС до +40оС и относительной влажности воздуха не более 80% при +25оС +5о.



  • Краны не предусмотрены для работы во взрывоопасной, для транспортировки отравляющих, взрыво- и огнеопасных веществ, а также расплавленного металла.



  • По договору между производителем и клиентом производятся краны с пролетом Lк, отличающимся от указанных в таблицe 5-1.

(См. чертеж 5-1)


таблица 5-1


Грузо-подъем
Пролет
Длина консоли
Высота подъема



Скорость



База
Тип рельсы в соот. с ГОСТ

Q
Lk
l
H
подъема
тельфера
крана
B
19425-74

t
m
mm
m



m/s



mm






























0,5
6
300;600; 900
6,3
0,125
0,32
0,32
не меньше
18M; 24M;

1
7,5
600;900;1200
9






0,40
чем
30M; 36M

2
9



12,5
0,20
0,40
0,50
1/7 от




3,2
10,5
600; 900;
18






0,63
Lk
30M; 36M

5
12
1200; 1500
25
0,25
0,50
0,580



45М



кран подвесной трехопорный

с Электротельфером


чертеж 5-1








b /для 1 тонн/ = I 18 M; I 24M; I 36M

b /над 1 тонн/ = I 30M; I 36M; I 45M

в соот. с ГОСТ 19425-74 г.


краны колонные

с электротельфером


  • Краны колонные, монтиранные на полу, вращающиеся (360o) с электро-тельфером предназначены для обслуживания станков в мастерских, сборочных цехах и для механизации разных грузоподъемных операций.



  • электротельфер может быть цепным, или канатным.



  • Краны предназначены для нормального режима работы при температуре окружающей среды от -25оС до +40оС и относительной влажности воздуха не более 80% при +25оС +5о.
  • Краны не предусмотрены для работы во взрывоопасной, для транспортировки отравляющих, взрыво- и огнеопасных веществ, а также расплавленного металла.



  • По договору между производителем и клиентом производятся краны с пролетом Lк, отличающимся от указанных в таблицe 6.

(См. чертеж 6)



таблица 6


Грузоподъем
Пролет

Высотa подъема
Длина

хода
Скорость подъема
Скорость движения

Q
L
H
R max
R min



тельфера

kg
m
m/min






















125; 250; 500
2; 2,5; 3,2;
2; 2,5;
с 2 до 7,5
0,757
4
20

800; 1000
4; 5; 6,3
3,2; 4
с 2 до 7









2000






с 2 до 5,5
1,19

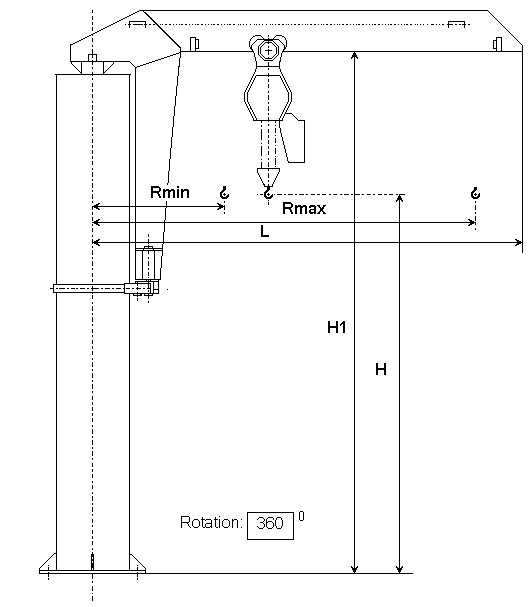

кран колонный

с электротельфером


чертеж 6

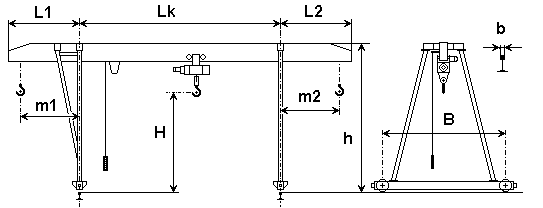

краны козловые однобалочные

с электротельфером


  • Краны козловые с электротельфером предназначены для работы на строительных и открытых производственных площадках, складах, железно-дорожных станциях и т.д.



  • Благодаря своему конструктивному решению эти краны обеспечивают безопасную работу, удобны в обслуживании, применяются для механизации ряда трудоемких грузоподъемных операций, а по внешнему виду отвечают современным требованиям промышленной эстетики.



  • Основные узлы крана: главная балка, нога жестко соединенная, нога эластично соединенная, лобовой расстрел (ригель), механизмы крана, электротельфер, кабина.



  • К главной балке сварной трубной конструкции приварены два моста, к которым с помощью фланцев прикреплены ноги. У обоих концов балки установлены буферы для ограничения тельфера.



  • Нога жестко соединенная изготовлена из П-образных профилей (швеллеров). Ее края завершаются фланцами, с помощью которых нога крепится к главной балке и лобовому расстрелу. На нем находится кабина управления с прилегающей к ней площадкой для входа и лестницей, подвижная ремонтная площадка для электротельфера.



  • Нога эластично соединенная состоит из швеллеров. С двух сторон к ней приварены фланцы, с помощью которых нога крепится к главной балке и лобовому расстрелу.



  • Лобовой расстрел изготовлен из швеллеров. На нем установлены механизмы для перемещения крана.

На лобовой расстрел фланцами упираются ноги.

  • Механизмы для перемещения крана:

- приводной механизм состоит из электродвигателя, сцепления, тормоза, внешней зубчатой передачи и ребордного ходового колеса на подшипнике в расстреле;

- механизм свободного хода состоит из ребордного ходового колеса на подшипнике в расстреле.

  • электротельфер подбирается в зависимости от параметров крана по желанию заказчика.



  • Кабина закрытого типа отвечает требованиям эргономики, обес-печивает хорошую обзорность для крановщика.

По желанию заказчика устанавливается кондиционер.


  • Краны предназначены для нормального режима работы при температуре окружающей среды от -25оС до +40оС и относительной влажности воздуха не более 80% при +25оС +5о.



  • Краны не предусмотрены для работы во взрывоопасной, для транспортировки отравляющих, взрыво- и огнеопасных веществ, а также расплавленного металла.



  • По договору между производителем и клиентом производятся краны с пролетом Lк, отличающимся от указанных в таблицe 7.

(См. чертеж 7)

таблица 7


Грузо-подъем

Q
Пролет


Lk
Высота подъема

H
L2/L2


min
L2/L2


max
L
B
K
C
h
Maкс. давление ходового колеса
Масса

t



m












mm






kN
kg




20
6
1,4
5
30
5506
6872
4605
8592
77
13360




30






8
46






7605
8704
88
17164

5
20
9
1,7
5
30
6464
7830
4505
11592
81
14790




30






8
46






7605
11704
92
18594




20
6
1,4
5
30
5606
6972
4290
8906
105
15733




30






8
46






7290
9018
120
20554

8
20
9
1,7
5
30
6564
7930
4290
11906
108
17003




30






8
46






7290
12018
123
21899




20
6
1,4
5
30
5843
7198
4355
9420
151
20876




30






8
46






7355
9422
175
26937

12,5
20
9
1,7
5
30
6590
8154
4105
12240
158
23001




30






8
46






7105
12422
185
31052


Скорость подъема: 8 m/min

Скорость передвижения электротельфера: 32 m/min

Скорость передвижения крана: 32 m/min


Пролет крана можеть быть от 8 до 32 m.

Высота подъема H можеть быть 6; 9; 12; 25 m.


чертеж 7





b /до 5 тонн/ = КР50; P24

b /над 5 тонн/ = KP70


краны козловые двухбалочные

с крановой тележкой


  • Краны с общим предназначением с режимом работы при температуре окружающей среды от -25оС до +40оС и относительной влажности воздуха не более 80%, при +25оС +5о.



  • Kраны не предусмотрены для работы во взрывоопасной среде, для транспортировки отравляющих, взрыво- и огнеопасных веществ, а также расплавленного металла.



  • Применяются на открытых складовых, железнодорожных станциях, на производственных площадках и др.



  • Кран состоит из моста, составленного из двух главных балок, соединенных двумя промежуточными звеньями, из четырех ног и двух связывающих арок. Все они сварной конструкции с коробчатым сечением.



  • Подъем производится с помощью крановой тележки сварной конструкции с механизмом для подъема и приводным механизмом.



  • Подъемный механизм состоит из электродвигателя, соединителя, редуктора, соединителя с тормозной шайбой, тормоза, барабана.



  • Приводной механизм крана и тележки состоит из электродвигателя, соединителя, редуктора, соединителя с тормозной шайбой, тормоза и ходового колеса.



  • Управление этих механизмов классическое: релейно-контакторное. Отдельные ступени роторных резисторов выключаются автоматически в функции времени.



  • Кроме указанных способов привода, краны предлагаются и с регулируемым приводом.



  • По договору между производителем и клиентом производятся краны с пролетом Lк, отличающимся от указанных в таблицe 8. (См. чертеж 8)



краны козловые

двухбалочные

с крановой тележкой


таблица 8


Тип
Грузо-подъем
Между-рельсие

LK
Скорость
L3+L4
L
A
B
H
K
AS
Общая

мощность
Maкс. давление ходового

Масса

Q
L1=L2
V1
V2
V3
V4
























колеса



KK2K
t
m
m/min
m









mm






kW
kN
t




















































11



20/ 6












7,4
34,8






11151









220
39

12
12,5
25/ 8



10






9,4
43,8
9100
6800
11183
2000
-
40
240
45

21



20/ 6












8,25
36,0






11283






58
290
47

22
20/5
25/ 8
32
8
12,5
40
10,25
46,5






11455



750
65
330
58

31



20/ 6












8,5
37,0






12026









330
67

32
32/8
25/ 8



7,85
12



10,5
46,0
9500
6000
12296
2500
1100
91
330
80



чертеж 8






b = KP70

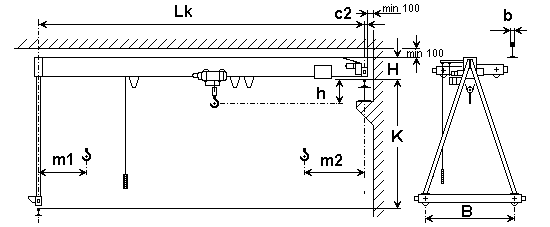

краны полу-козловые

с электротельфером

  • Краны полу-козловые с электротельфером – это грузоподъемные машины для пространственного перемещеня груза. Они предназначены для работы на строительных и открытых производственных площадках, складах, железнодорожных станциях и др.



  • Конструкция несущей балки двутаврового сечения зависит от грузоподъемности крана и эго пролета. Разборное соединение с концевыми балками при помощи фланцев облегчает транспортировку и установку крана на объекте эксплуатации.



  • Нога жестко соединенная изготовлена из П-образных профилей (швеллеров). Ее края завершаются фланцами, с помощью которых нога крепится к главной балке и лобовому расстрелу.



  • Краны предназначены для нормального режима работы при температуре окружающей среды от -25оС до +40оС и относительной влажности воздуха не более 80% при +25оС +5о.



  • Краны не предусмотрены для работы во взрыво-опасной среде, для транспортировки отравляющих, взрыво- и огнеопасных веществ, а также расплавленного металла.



  • По договору между производителем и клиентом производятся краны с разными: грузоподъемностью (Q=3,2 т; 5 т; 8 т; 12,5 т; 16 т; 20 т), пролетом Lк, высотой подъема и т.д.


чертеж 9





b /до 5 тонн/ = КР50; P24

b /над 5 тонн/ = KP70

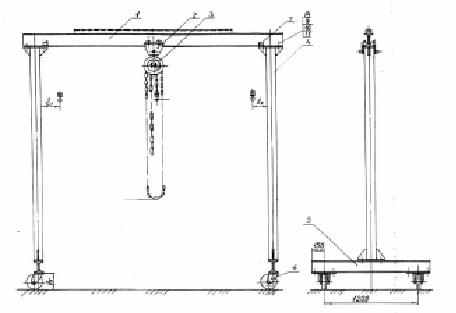

краны козловые однобалочные передвижные


  • Mобильный /передвижной/ козловой кран пользуется в небольших мастерских, сборочных цехах, складах, сельскохозяйских дворах, и т.д.



  • Кран предназначен для работы одинаково хорошо на открытах и закрытах плащадок. Эго конструкция легко размонтируется и монтируется и позволяеть перемещения и транпортировки крана куда надо. Передвижения с или без товара легко и удобно всех сторон .



  • По договору между производителем и клиентом кран можно оборудовать как следует:
  • С подемным механизм
  • Шкив (таль) до 1 t, с капроновом канате
  • ручная цепьная таль (до 2 t)
  • цепьная електрическая таль с крюком, до 2 t
  • канатная електрическая таль с крюком, до 2 t



  • С механизм свзязывающий подемнoй тали с основной крановой балке как следует:
  • Скоба (зажим) для зафиксированния нижниго фланжа к основной крановой балке
  • свободная тележка
  • ручная цепьная тележка или електричекая



  • с ходовые колеса с подшипниками



  • Колеса выработанные из твердой резины, полиуритана, полистирола или целиком из стали.



  • Краны предназначены для нормального режима работы при температуре окружающей среды от -25оС до +40оС и относительной влажности воздуха не более 80% при +25оС +5о.



  • Краны не предусмотрены для работы во взрыво-опасной среде, для транспортировки отравляющих, взрыво- и огнеопасных веществ, а также расплавленного металла.



Таблица 10


Грузо-подъем
Между-рельсие
Комплект снабжен с
Ходовое колесо

Цепная pulley /ручная/
Цепная монофазная таль
Канатная 3-фазная таль

Hп
l1
l2
Hп
l1
l2
Hп
l1
l2
D
Hk
Грузоно-симость

Kg
m
mm
kg




3
2,9 – 3,1
0,2
0,2
2,9
0,2-0,25
0,2-0,25


















500
4









200



500




5





















3
2,9 – 3,1
0,2
0,2
2,9
0,2-0,25
0,2-0,25


















1000
4









250



700




5





















3
2,9 – 3,1
0,2
0,2
2,9
0,2-0,25
0,2-0,25


















1500
4









250



950




5





















3
2,8 – 3,0
0,2
0,2
2,8
0,2-0,25
0,2-0,25


















2000
4









250



1250




5




















Чертеж 10






b /до 5 тон/ = КР50; Р24; кв.50

b /над 5 тон/ = КР70


крановая тележка


  • Крановая тележка применяется с двухбалочным краном. Они работают на строительных и открытых производственных площадках, складах, железно-дорожных станциях и т.д.



  • Крановые тележки предназначены для нормального режима работы при температуре окружающей среды от -25оС до +40оС и относительной влажности воздуха не более 80%, при +25оС +5о.
  • Крановые тележки не предусмотрены для работы во взрывоопасной среде, для транспортировки отравляющих, взрыво- и огнеопасных веществ, а также расплавленного металла.



  • По договору между производителем и клиентом производятся крановые тележки с размерами, отличающимися от указанных в таблицe 11. (См. чертеж 11)

таблица 11


Товароподъем
Высота
Скорости

подъема
Скорость
Пролет
B
H
Масса

осн.

механизм
второст.

механизм
подъема
основной

механизм
второст.

механизм
движения

K




max

max




t
m



m/sec






mm



kg

5
-



0,125; 0,16;







1400
1100
920
1900

8
-
6,3
0,2; 0,25



0,32
2000
1200
1100
2800

12,5
-
8
0,08; 0,1;




0,4



1600
1200
4200

20
5
10
0,125; 0,16;

0,2
0,125; 0,16; 0,2; 0,25
0,5



2500
1400
6200

32
8
12,5;14
0,08; 0,1;

0,125; 0,16;



0,63
2500
2870
1550
10700





50

12,5
16
0,05;

0,063;

0,08; 0,1
0,08; 0,1; 0,125;0,16; 0,2







3450

1800

15200



Чертеж 11

антикорозионная чистка и окрашивание металлических изделий

Для кранов:

Стандартная процедура:

Все части крана, изготовленные из стали обработывается следующим способом:
  • Чистка металла пескоструйным аппаратом до степени

SA 2,5 DIN 55928 TH.
  • Грунтовка металла 2 слоями экологическим фосфатным грунтом Sigmarine Primer, толщина 35 микронов каждого сухого слоя.
  • Окончательное окрашивание 2 слоями краски Sigmarine BTD, толщина

40 микронов каждого сухого слоя.

Цвет по RAL 2010 оранжевый или в соответствие с желанием клиента.


Процедура в соответствие с желанием клиента:

Все части крана, изготовленные из стали обработываются следующим способом:
  • Чистка металла пескоструйным аппаратом до степени

SA 2,5 DIN 55928 TH.
  • Грунтовка металла, окончательное окрашивание, число и толщина каждого сухого слоя, вид краски в соответствие с желанием клиента.






I. Как сделать запрос


Основные характеристики, которые необходимые для нас для предоставления клиенту самой точной оферты:


Вид крана: : мостовой, подвесной, козловый, колонный

или другого типа по спецификации, чертежам

и др. клиентов

Грузоподъем : Q=........ t

Пролет (между рельс) : Lk=........ m

Высота подъема : ............... m

Длина консоли : 2 x .......... m /для подвесных кранов/

Длина несущей балки : ............... m

Длина крановых рельс : ............... m

Вид электротельфера * : канатный или цепной

Скорость подъема : основная ............ m/min

: дополнительная ............ m/min

Скорость электротельфера : основная ............ m/min

: дополнительная............ m/min

Скорость крана : основная ............ m/min

: дополнительная............ m/min

Напряжение : 380 V; 50 Hz or 415 V; 50 Hz или

другое .... V; .... Hz

Количество кранов : ............... шт./ вид


При затруднения в выборе, мы Вам поможем, при предоставлении нам Ваших чертежей или схем (в разрезе) помещения, в котором будет монтирован кран.


II. Как выбрать электротельфер


Для правильного выбора электротельфера нужно определить:


Максимальный грузоподъем, который нужен Вам.

Максимальная высота подъема, котороя нужна.

Скорость подъема основная и если нужно допольнительная.

Условия работы.

Скорость передвижения, если нужно.


Примерное обозначение:


52MT516H12V12/1MEN20


52 - Грузовой ограничитель, аварийный стоп и термическая защита

MT - Вид электротельфера

516 - Размер 516, серия 500, барабан подъемной силе 16 kN

H12 - Высота подъема 12 m

V1 - Скорость подъема 2/1 - Reeving 2/1

M - Микроскорость

E - Электрическая тележка

N - Монорельсовая тележка – стандартное выполнение
  1. - Скорость передвижения 20 m/min



ООО «Балттехкран»

г.Санкт-Петербург, ул. Полевая-Сабировская д. 44

Тел./факс: (812) 622-18-12 (многоканальный),

(812)924-11-71.

www.balttehkran.spb.ru

btkran@yandex.ru
