цифровыЕ устройствА на базе СБИС С программируемой логикОЙ

Калашникова Р.О., Павлеян А.Д., студенты гр. КИ-28вд

Научные руководители доц. каф. КИСУ, к.т.н. Горбатюк А.Ф.,

доц. каф. КИ, к.т.н. Горбатюк С.А.

Технологический институт ВНУ им. В.Даля (г. Северодонецк)


Целью данной работы является исследование особенностей разработки цифровых устройств на базе СБИС с программируемой логикой.

Как же выглядит процесс разработки? Изначально заказчик предоставляет некоторую информацию (пожелания) о том, какие задачи необходимо решить и в каком виде представить результат. Обычно это математические модели, реализующие алгоритмы, которые предстоит разработать и аппаратура, с помощью которой можно продемонстрировать воплощение алгоритмов «в железе». При взаимодействии обеих сторон составляется техническое задание (ТЗ), которое содержит полную информацию о параметрах создаваемого устройства (диапазоны частот, скорости передачи данных, используемые типы модуляции и т.д.), требования к характеристикам устройства и способы тестирования. В общем случае, структура создаваемого устройства (телефона, модема) для беспроводной передачи данных выглядит примерно так (рис.1).

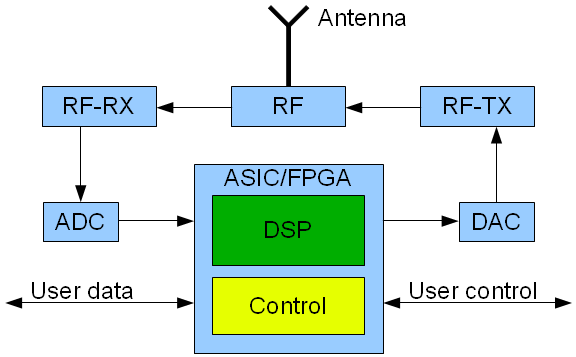

Рисунок 1 - Структура устройства, создаваемого на ПЛИС


Далее следует этап системного проектирования. Рисуется структурная схема устройства и связи между компонентами. Производится оценка ресурсоемкости задачи, выбирается аппаратура, которая будет реализовывать создаваемые алгоритмы. По большому счету, имеется три пути:
  1. Использовать DSP-процессоры (цифровые сигнальные процессоры). Они хороши в ситуациях, когда необходимо реализовывать сложные алгоритмы для потока данных следующих на не очень высокой скорости — алгоритмы, которые удобно описывать с помощью последовательных программ. К сожалению, их производительности хватает далеко не во всех случаях. Несколько миллиардов умножений в секунду — это совсем не много при скоростях потоков данных порядка 100 МГц и более.
  2. Заказные СБИС (ASIC) – отличный путь для богатых и смелых. Они проектируются под конкретную задачу, поэтому не содержат лишней логики; рабочие частоты 1-2 ГГц. В тех случаях, когда планируется выпускать большую партию устройств (сотни тысяч штук), создание заказной СБИС позволяет получить максимальную производительность при минимальной цене за единицу товара. К сожалению, удовольствие это весьма дорогое. Создание одной ревизии микросхем по не самым современным технологическим нормам стоит порядка 1 млн. долларов.
  3. СБИС Программируемой Логики (FPGA) – это компромисс для тех кто создает прототипы устройств (тираж — несколько штук). Содержат множество стандартных блоков, выполняющих те или иные задачи. Пользователю предоставляется возможность настраивать параметры этих блоко и устанавливать связи между ними. Современные FPGA способны работать на частотах до 500 МГц и содержат при этом до 1000 встроенных аппаратных блоков умножения (плюс логические элементы, встроенная память, высокоскоростные приемопередатчики и т.д.). Удовольствие это тоже не дешевое — одна микросхема подобного класса обойдется в сумму 10-15 тысяч долларов. Естественно, что не всегда требуется столь крупный кристалл. В моей практике стоимость используемых FPGA составляет обычно 300-2000 $ (это если говорить именно о DSP-задачах). Два основных производителя FPGA – Xilinx и Altera, в совокупности занимают более 80% рынка программируемой логики.Линейки микросхем обеих компаний имеют сходные параметры и, зачастую, выбор между ними обуславливается не техническими характеристиками, а предпочтениями заказчика. Так же фиксируются параметры других критически важных элементов создаваемой системы - необходимые частоты АЦП и ЦАП, параметры RF и прочие.

Последующие этапы проходят параллельно по мере их готовности. Изначально запускается разработка математических алгоритмов и разработка электрической схемы устройства (рис.2).

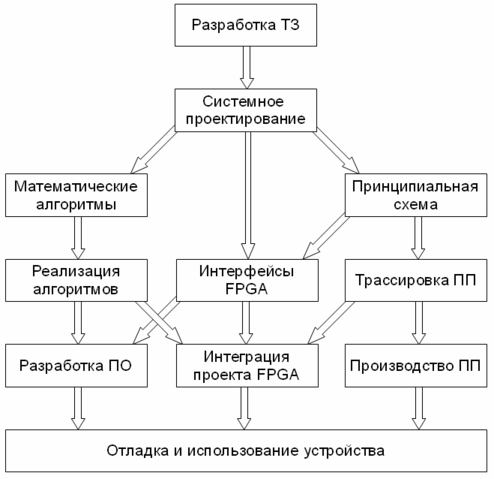

Рисунок 2 - Этапы проектирования устройств на ПЛИС

Разработка математических алгоритмов начинается обычно с изучения тематической литературы и рисования каких-либо базовых вещей на бумажке. Однако теоретический подход, к сожалению, применяется слабо в виду большой сложности создаваемых алгоритмов. В связи с этим довольно быстро процесс проектирования переходит к использованию специального САПР имитационного моделирования. Он позволяет создавать модели «рисуя» их в графическом режиме из базовых библиотечных блоков и соединений между ними. Эти библиотечные блоки могут представлять собой совершенно различные по сложности объекты - начиная с сумматоров и логических вентилей и заканчивая готовыми фильтрами, модуляторами и т.п. (рис.3).

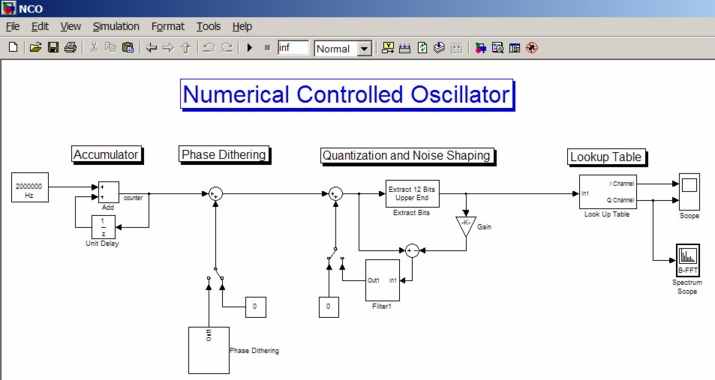

Рисунок 3 - Пример проектирования устройств на ПЛИС


Кроме модели самого устройства создается также тестовое окружение — компоненты генерирующие тестовые сигналы (такие же, какие будут в реальной жизни) и компоненты, отвечающие за оценку качества работы устройства. Процедура создания математической модели итерационная — создается первый вариант модели, прогоняются тесты, оцениваются получившиеся характеристики. Далее что-то корректируется/дополняется, прогоняются тесты еще раз и так до тех пор, пока не будут выполнены требования ТЗ. Традиционно используемые для этих задач САПР — Matlab/Simulink и SPW.

После создания математических моделей становится возможна реализация алгоритмов на FPGA. В зависимости от требований заказчика могут применяться различные подходы, но основная тенденция — это максимальная автоматизация этапа (как, впрочем и во многих других местах) на базе имеющейся мат. модели. Средства проектирования активно развивают эти возможности. В том случае, если мат. модель выполнена с использованием ряда специальных правил, возможна ее автоматическая адаптация к виду, пригодному для использования в FPGA-проекте. С точки зрения разработчика все выглядит (в идеальной ситуации) очень просто — нажал кнопку и получил VHDL/Verilog код, соответсвующий исходной модели. К сожалению, есть 2 проблемы, которые затрудняют такой подход:
  1. Мат. модель обычно создается для чисел в формате с плавающей точкой, в то время как внутри FPGA вычисления традиционно выполняются в формате с фиксированной точкой (это значительно быстрее и менее ресурсозатратно). В связи с этим необходимо создание промежуточной модели, выполненной в формате с фиксированной точкой. Данный этап выполняется вручную, хотя сейчас идет активная разработка средств, позволяющих автоматизировать этот этап.
  2. Мат. модель создается без дополнительных задержек, которые необходимы в аппаратуре для успешного функционирования устройства на требуемых частотах (т.н. конвейеризация). Кроме того, внесение таких задержек в алгоритсы с обратными связями сказывается на устойчивости системы и требует тщательного перемоделирования.

Так или иначе, в конечном итоге мат. модель оказывается представлена в виде кода который может быть интегрирован в основной FPGA-проект.

При разработке электрической принципиальной схемы в первую очередь производится выбор электронных компонентов исходя из их характеристик, а так же доступности (для покупки). По завершении создания электрической схемы запускается следующий, тесно с ним связанный этап: трассировка печатной платы. Все выбранные компоненты устройства размещается на печатной плате (ПП) и между ними создаются соединения в соответствии со схемой (рис.4). В зависимости от сложности (размеры платы, плотность установки компонентов и их количество), число слоев печатной платы обычно составляет 4-12. Естественно, их число стараются минимизировать, но в конечном итоге все зависит от запросов человека, занимающегося трассировкой (разводчика) и его опыта. В процессе трассировки учитывается множество требований, касающихся целостности и времени распространения сигналов по ПП.

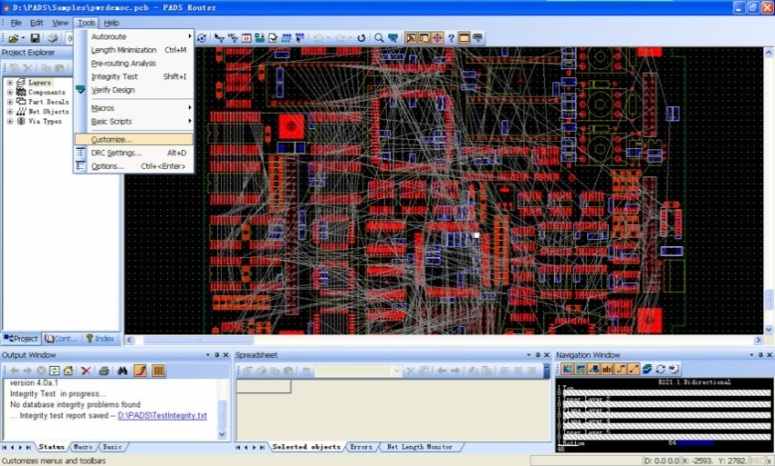

Рисунок 4 - Пример трассировки соединений в структуре ПЛИС


Для разработки схемы и трассировки наиболее часто используются такие средства проектирования, как Pads (Expedition) от Mentor Graphics, Cadence OrCAD (Allegro) и Altium Designer. После создания окончательной версии трассировки ПП, она отдается в производство.

После того, как готова схема устройства (т.е. известен перечень компонентов с которыми будет общаться FPGA) можно начинать разработку интерфейсно-сервисных функций FPGA. Разработка проекта для FPGA производится с помощью специальных языков проектирования. Стандартами де-факто на данный момент являются языки VHDL и Verilog. Синтаксически первый из них похож на Аду (Паскаль), второй на Си. Однако у этих языков есть принципиальное отличие — они предназначены не для описания последовательных программ (хотя могут применяться и для этих целей тоже), а для описания аппаратуры, т.е. параллельных структур. Наиболее распространенный способ описания аппаратуры носит наименование RTL (register transfer level – уровень регистровых передач). При этом описываются объекты памяти (триггеры, регистры, блоки памяти) и правила передачи (и трансформации) данных между ними (логика, комбинационнные схемы). Чтобы не быть голословным, описание простейшего счетчика на VHDL выглядит примерно так:

process(clk, rst)
begin
if rst = '1' then cnt <= 0;
elsif rising_edge(clk) then
cnt <= cnt + 1;
end if;
end process;

Естественно, возможно построение иерархических описаний с использованием компонентов, разработанных как вами, так и сторонними разработчиками. Еще один способ описания проекта для FPGA – это графический ввод. В этом случае с помощью специального редактора вы составляете ваше устройства из различных компонентов и соединяете их между собой. Для отладки создаваемых компонентов пишутся тесты, чаще всего на тех же VHDL/Verilog, которые позволяют в автоматическом либо ручном (анализирую временные диаграммы) режиме убедиться в правильности работы блока.

В дальнейшем в эту же модель интегрируются DSP-алгоритмы и производятся последние изменения по завершении этапа трассировки печатной платы. По большому счету, все что говорилось выше по поводу создание проекта на базе FPGA справедливо и при проектировании ASIC, только уровень ответсвеннности значительно выше, поскольку шанса исправить ошибку нет. После того как проект создан, производится его компиляция (автоматическая с использованием различных САПР, в зависимости от используемого типа FPGA) и проект готов к программированию в кристалл. Если производственный план составлен без грубых просчетов, то примерно к этому времени из производства приходит плата и начинается ее тестирование, а в дальнейшем и эксплуатация (демонстрация работы созданных алгоритмов). Естественно, что в процессе работы эти алгоритмы могут изменяться и дополняться, а «перепрограммируемость» FPGA позволяет оперативно вносить их в проект.

Еще один важный этап проектирования — разработка программной части проекта. Создаваемое ПО делится на две категории: реализация пользовательского интерфейса на ПК (если необходимо ручное управление устройством или обмен данными) и создание встроенного ПО (если необходимо прямо на устройстве реализовывать сложные алгоритмы управления, которые неудобно создавать на логике — в этом случае либо на плату ставится отдельный управляющий процессор, либо используется программное ядро процессора, встраиваемое в FPGA).

Таким образом, после того, как получена и спаяна печатная плата, создан проект для FPGA и разработано ПО, способное им управлять, начинается процесс тестирования и отладки.
