МЕТОДИКА МИ5

проверки цепи фаза - нуль

в электроустановках до 1 кВ с глухим заземлением нейтрали (система TN)

 1. ВВЕДЕНИЕ

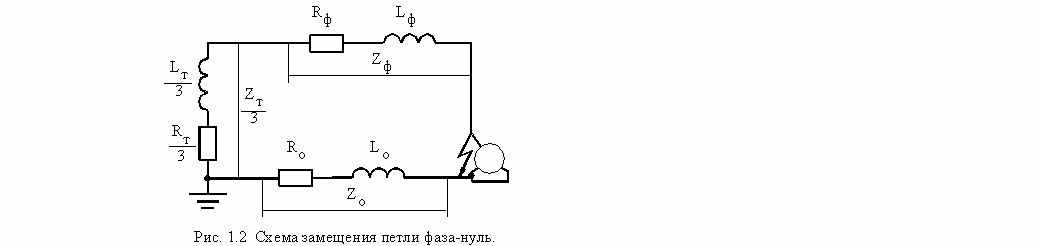

В электроустановках до 1000 В с глухим заземлением нейтрали безопасность обслужи-вания электрооборудования при пробое на корпус обеспечивается отключением поврежден-ного участка с минимальным временем. При замыкании фазного провода на соединенный с нейтралью трансформатора (или ге-нератора) нулевой проводник или корпус оборудования образуется контур состоящий из фа-зы трансформатора и цепи фазного и нулевого проводников ( Рис 1.1. ). Этот контур принято называть петлей фаза - нуль, схема замещения которой приведена на рис.1.2

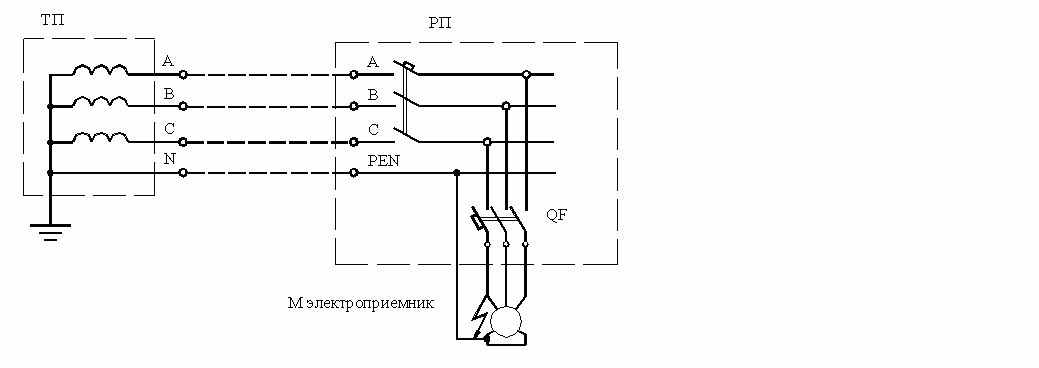

Рис. 1.1. Схема петли фаза-нуль при замыкании в системе TN

Полное сопротивление петли фаза-нуль Z п = Z т/3 + Z1 п , ом ,

  где Z т - полное сопротивление одной фазы питающего трансформатора

       Z1 п - полное сопротивление цепи, образованной фазным и нулевым про-водами, включающее активное сопротивление этих проводов, индуктивное сопро-тивление цепи, обусловленное определенным расстоянием между этими проводами, переходные сопротивления различных коммутационных аппаратов, включенных в данную цепь, переходное сопротивление в месте замыкания и др., ом



Величина Z п определяется также наличием других путей тока аварийного режима - трубопроводов, металлоконструкций, повторного заземления нулевого провода и т. д. Учесть все эти факты расчетом весьма сложно, при измерении же они учитываются автоматически.

Проверка надежности и и быстроты отключения поврежденного участка сети состоит в следующем: Определяется ток короткого замыкания на корпус Iкз. Этот ток сопоставляется с расчетным током срабатывания защиты испытуемого участка сети. Если возможный в дан-ном участке сети ток аварийного режима превышает ток срабатывания защиты с достаточной кратностью, надежность отключения считается обеспеченной.

 2. НОРМЫ, ПЕРИОДИЧНОСТЬ И ПОГРЕШНОСТИ ИЗМЕРЕНИЯ.

2.1. Для измерения цепи ФАЗА-НУЛЬ производится два замера: -

ФАЗНЫЙ ПРОВОД - КОРПУС или НУЛЕВОЙ ЗАЩИТНЫЙ ПРОВОДНИК;

ФАЗНЫЙ ПРОВОД - НУЛЕВОЙ РАБОЧИЙ ПРОВОДНИК.

2.2. Согласно п. 28.4. прил. 3.1 ПТЭЭП ток К.З. должен превышать не менее чем:

 - в 3 раза плавкую вставку ближайшего предохранителя;

 - в 3 раза номинальный ток нерегулируемого расцепителя или уставку тока регулируемого расцепителя автоматического выключателя, имеющего обратно зависи-мую характеристику;

I к.з. > 3* Iуст - в 1,1 раза верхнего значения тока срабатывания мгновенно действующего расцепите-ля (отсечки) .

I к.з. > Iуст *1.1* N

Где N = для автоматов типа B--------------- 5, C -------------- 10, D -------------- 20

2.3. Предлагаемые методы и измерители дают только приближённые ( + 10% ) зна-чения величины полного сопротивления цепи ФАЗА - НУЛЬ или токов однофазного К.З., так как они не учитывают векторную природу напряжения, то есть реальные ус-ловия, существующие в действительное время К.З. Эта степень приближения приемле-ма при условии, что реактивное сопротивление испытываемой цепи незначительно.



3. МЕТОД ИЗМЕРЕНИЯ Измерение цепи ФАЗА - НУЛЬ производят следующими методами:

- падения напряжения на нагрузочном сопротивлении;

- падения напряжения отключенной цепи; - опытом короткого замыкания в цепи.

3.1. Метод падения напряжения на нагрузочном сопротивлении (рис.1) рекомендо-ван приложением D1 стандарта ГОСТ Р 50571.16-99

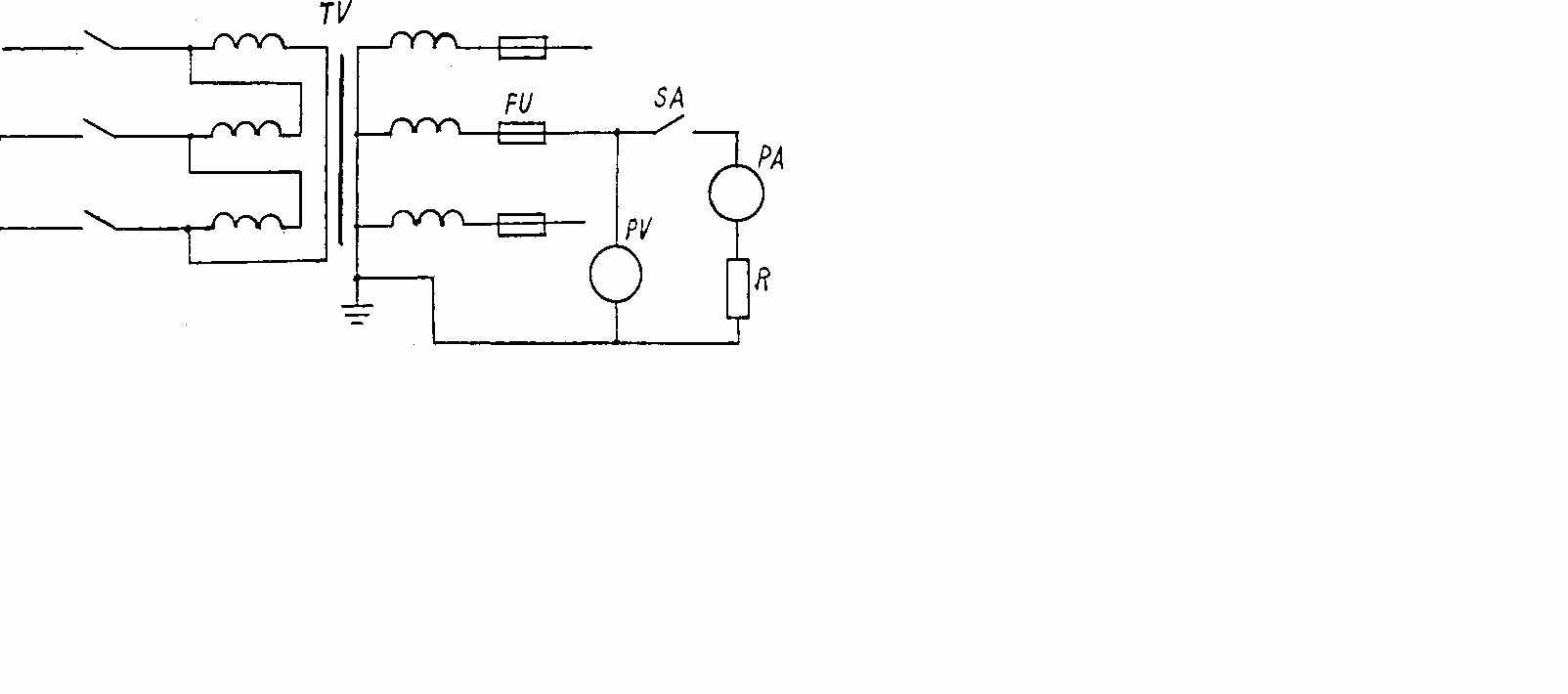

Рис.1 TV - трансформатор на подстанции, FU - ближайший защитный элемент, PA - амперметр, PV - вольтметр, R -нагрузочное сопротивление, SA - переключатель

 Напряжение цепи, которая должна быть испытана, измеряется при включенном и отключенном сопротивлении нагрузки R. Сопротивление цепи рассчитывается по фор-муле: Z = U1 - U2 / Iн ,

где  Z - полное сопротивление цепи фаза - нуль

U1 - напряжение, измеренное при выключенном сопротивлении нагрузки

U2 - напряжение, измеренное при включенном сопротивлении нагрузки

Iн - ток нагрузки

Примечание: Разница между U1 и U2 должна быть значительной.

Метод падения напряжения заложен в прибор М417. В этом приборе напряжение на эталонном сопротивлении равном 12 Ом зависит от величины сопротивления цепи фаза - нуль, что позволяет отградуировать шкалу измерительного органа в единицах сопротивления от 0,1 до 1,6 Ом.

Аналогичный метод заложен в прибор "СОНЕЛ" MRP-200, в котором при добавочном сопротивлении через измеряемую цепь проходит ток равный 1 А. Прибор позволяет полу-чить результат как в омах (сопротивление цепи), так и в амперах (ток короткого замыкания)

3.2. Метод падения напряжения отключенной цепи (рис. 2) рекомендован приложе-нием D2 стандарта ГОСТ Р 50571.16-99 Измерение выполняется при отключенной сети и закороченной первичной обмотке трансформатора. Напряжение в цепь подаётся от независимого источника питания. Сопротивление петли рассчитывается по формуле: Z = U/I ,

где  Z - полное сопротивление петли фаза - нуль

U - измеренное испытательное напряжение

I - измеренный ток испытания.

3.3. Метод тока короткого замыкания цепи фаза - нуль в сетях переменного тока 380 В частотой 50 Гц с глухозаземлённой нейтралью в режиме реального тока с огра-ничением времени замыкания применён в приборах типа ЭК0200, Щ4116

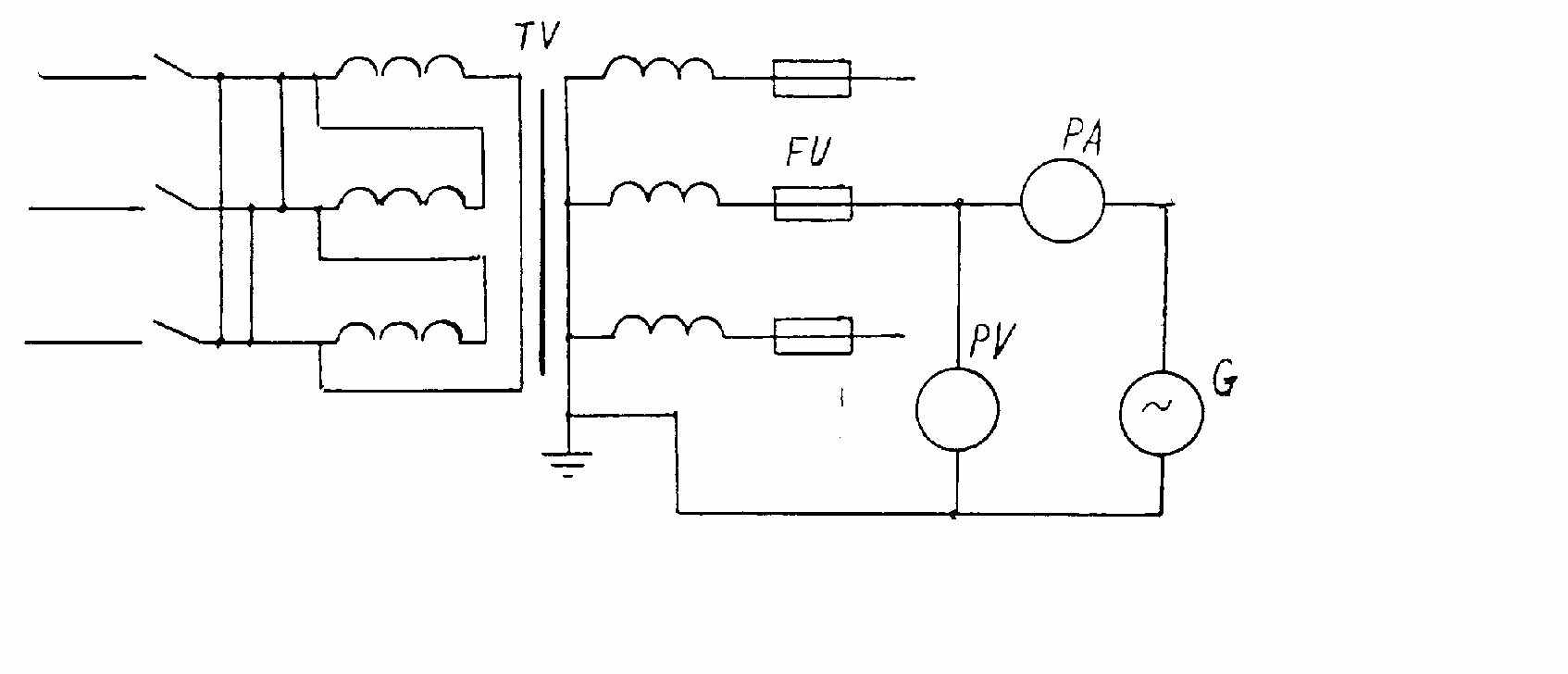

Рис.2 TV - трансформатор на подстанции, FU - ближайший защитный элемент, PA - амперметр, PV - вольтметр, G - независимый источник переменного тока 50 Гц

Для устранения апериодической составляющей тока короткого замыкания измере-ние производится в два такта: - измерение угла сдвига установившегося значения тока по отношению к напря-жению; - ток короткого замыкания в момент, соответствующий измеренному углу сдвига.
