3 Расчетная сейсмическая нагрузка

3.1 При расчете сейсмических воздействий необходимо выполнять расчет зданий на основные и особые сочетания нагрузок. В особых сочетаниях коэффициенты сочетаний для постоянных, длительных и кратковременных нагрузок следует принимать по таблице 2 СНиП II-7, а для сейсмической нагрузки принимается коэффициент сочетаний 1,0. При этом нагрузки от температурных климатических воздействий и ветровые нагрузки не учитываются. Сейсмическое воздействие определяется по спектральной методике в соответствии с указаниями 3.2-3.4.

3.2 Расчетная сейсмическая нагрузка Sjik в выбранном направлении j, приложенная к узлу k и соответствующая частоте собственных колебаний с номером i, определяется по формуле:

Sikj = K1 * Soikj; (1)

где К1 - коэффициент, учитывающий допускаемые повреждения зданий, принимаемый согласно таблице 3 СНиП II-7;

Soijk - значение сейсмической нагрузки, приложенной к узлу k расчетной динамической модели (РДМ) в направлении j (j = 1, 2, 3) по форме собственных колебаний с номером i, определяемое в предположении упругого деформирования конструкции по формуле:

Soikj = A K Qk Bi n (2)

ikj

где А - коэффициент, значения которого следует принимать равным 0,025 или 0,05 соответственно для расчетной сейсмичности 5 или 6 баллов;

Ku - коэффициент, принимаемый по таблице 6 СНиП II-7;

Bi - коэффициент динамичности, соответствующий частоте собственных колебаний с номером i и принимаемый по данным сейсмологических изысканий площадки строительства;

Qk - вес здания, приведенный к узлу РДМ с номером k с учетом действующих на конструкцию расчетных нагрузок;

n - коэффициент формы пространственных колебаний.

ikj

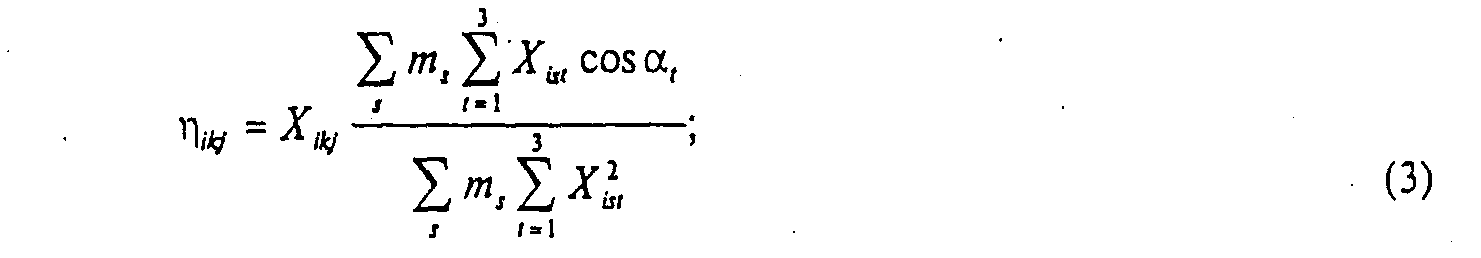

3.3 Коэффициент формы пространственных колебаний определяется по следующей формуле:

3

__ __

\ m \ X cos a

/_ s /_ ist t

s t = 1

n = X -----------------------; (3)

ikj ikj 3

__ __ 2

\ m \ X

/_ s /_ ist

s t = 1

"Формула (3)"

здесь X - проекции перемещений узлов s на три (t = 1, 2, 3)

ist

взаимно ортогональные направления при колебании по форме с номером i;

а - угол между направлением t и направлением сейсмического

t

воздействия.

Суммирование по индексу s выполняется по всем неопорным узлам расчетной схемы конструкции.

3.4 При отсутствии сейсмологических данных площадки строительства значение коэффициента динамичности Bi в зависимости от расчетного периода собственных колебаний Тi допускается принимать по формулам (4) и (5) или по рисунку 1 (см. 2.6 СНиП II-7).

Для грунтов I и II категорий по сейсмическим свойствам (рисунок 1, кривая 1):

при Ti <= 0,1 с Bi = 1 + 15 Ti;

при 0,1 с < Ti < 0,4 c Bi = 2,5; (4)

0,5

при Ti >= 0,4 с Bi = 2,5 (0,4 / Ti) .

Для грунтов III категории по сейсмическим свойствам (рисунок 1, кривая 2)

при Ti <= 0,1 с Bi = 1 + 15 Ti;

при 0,1 с < Ti < 0,8 c Bi = 2,5; (5)

0,5

при Ti >= 0,8 с Bi = 2,5 (0,8 / Ti) .

Во всех случаях значения Bi должны приниматься не менее 0,8.

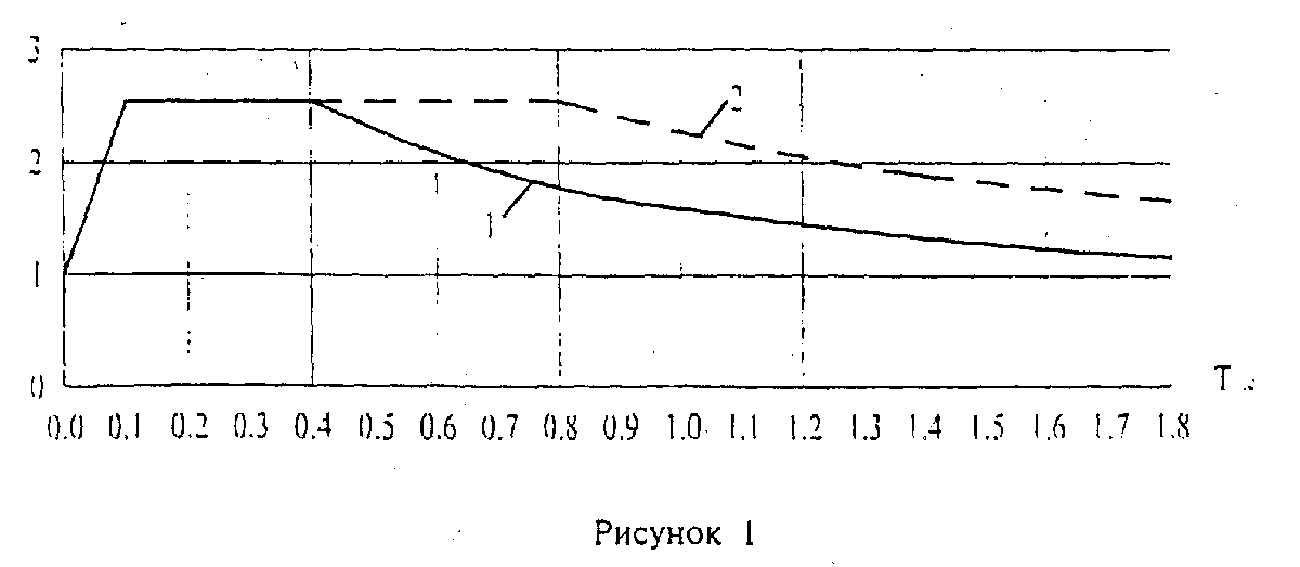

Рисунок 1

"Рисунок 1"

3.5 Расчетные значения параметров напряженно-деформированного состояния (перемещений, усилий, напряжений) должны определяться с учетом указаний 2.9-2.10 СНиП II-7.

4 Основные требования к конструктивным решениям

4.1 Расчет высотных зданий с учетом сейсмических воздействий следует производить на прочность и устойчивость конструкций и по несущей способности грунтовых оснований фундаментов.

4.2 При проектировании высотных зданий, кроме деформаций изгиба и сдвига стоек каркаса, необходимо учитывать осевые деформации, а также проводить расчет на устойчивость против опрокидывания.

4.3 Фундаменты высотных зданий на нескальных грунтах следует, как правило, принимать свайными или в виде опор глубокого заложения.

4.4 Следует предусматривать опирание нижних концов свай, столбов и оболочек преимущественно на скальные или крупнообломочные грунты, гравелистые плотные пески, глинистые грунты твердой и полутвердой консистенции.

4.5 Опирание нижних концов свай, столбов и оболочек на глинистые грунты с показателем консистенции более 0,5 не допускается.

4.6 При проектировании высотных зданий надлежит:

- применять материалы, конструкции и конструктивные схемы, обеспечивающие наименьшие значения сейсмических нагрузок;

- принимать, как правило, симметричные конструктивные схемы, равномерное распределение жесткостей конструкций и их масс, а также нагрузок на перекрытия.

_________________________________

* Расчетная динамическая модель (РДМ) - упругая (линейная или нелинейная) система, содержащая инерционные элементы.

Приложение Г

(обязательное)
