ПРИМЕРНАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА ПО СВАРКЕ

ТЕХНОЛОГИЧЕСКАЯ КАРТА ПО СВАРКЕ № для монтажа секции соединительных деталей № (испытания на полигоне) Способ сварки: ручная электродуговая, покрытыми электродами отвод / переходник

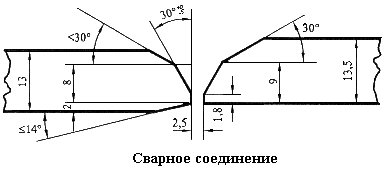

МЕТАЛЛ СОЕДИНИТЕЛЬНЫХ ДЕТАЛЕЙ Прочностной класс: Х60 / Х60 Фактические механические свойства: / ; / (кГс/м) С 0,38/0,36 и Р 0,22/0,22 Диаметр и толщина стенки: Д410х(16 18) / Д433х11 (мм) Конструкция сварного соединения: V-образная разделка (см. табл. ...), разнотолщинное соединение
ПРОЦЕСС СВАРКИ Присадочный металл: электроды низководородистого типа (см. табл. ...) Положение при сварке: неповоротное, горизонтальное Число одновременно работающих сварщиков: два Межслойный интервал времени: не более 5 мин Тип центратора: наружный, снятие после сварки корневого шва Шлифовка шва и/или очистка от шлака: после корневого слоя - шлифовка, после остальных слоев - зачистка проволочной щеткой Температура воздуха при сварке: 23-28° С Скорость сварки: oт 4 до 9 м/ч Подогрев: не нужен Послесварочная обработка: не нужна
Электроды и режимы сварки

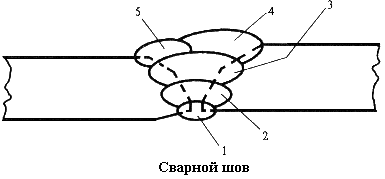

Порядок наложения слоев	Тип электрода, диаметр, мм	Ток, А, полярность	Напряжение на дуге, В
Корневой	Е 7016 2,5 или 3,25	Постоянный, обратная. 80 - 110/110 - 130	20-23
1-заполнение	Е 8015 - G 3,25 или 4,0	Постоянный, обратная. 80 - 110/150 - 180	22-24
2-заполнение	E 8015 - G 4,0	Постоянный, обратная 150 - 180	24
Облицовочный левый	Е 8015 - G 4,0	Постоянный, обратная 150 - 180	24
Облицовочный правый	Е 8015 - G 4,0	Постоянный, обратная 150 - 180	24
Разработал:______________________________
