Приложение Е
(рекомендуемое)
Нормативные значения прочностных и деформационных характеристик грунтов, наиболее часто встречающихся на территории Санкт-Петербурга
0675S10-02295

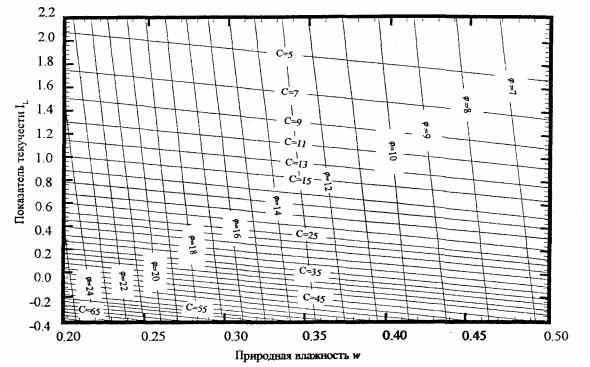

Рисунок Е.1 - Номограмма для определения удельного сцепления сn, кПа и угла внутреннего трения jп, град., озерно-ледниковых глинистых грунтов
0675S10-02295

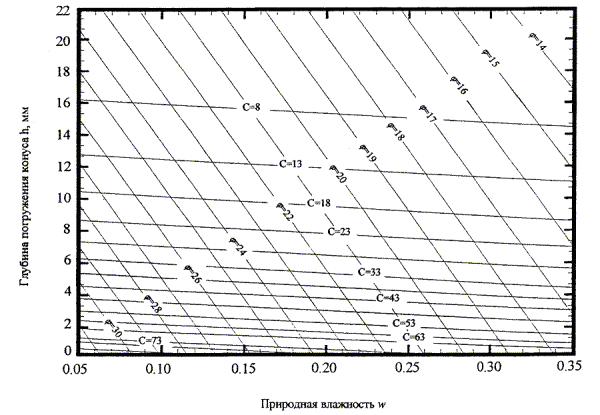

Рисунок Е.2 - Номограмма для определения сцепления сn, кПа и угла внутреннего трения n, град., ледниковых (моренных) глинистых грунтов
0675S10-02295

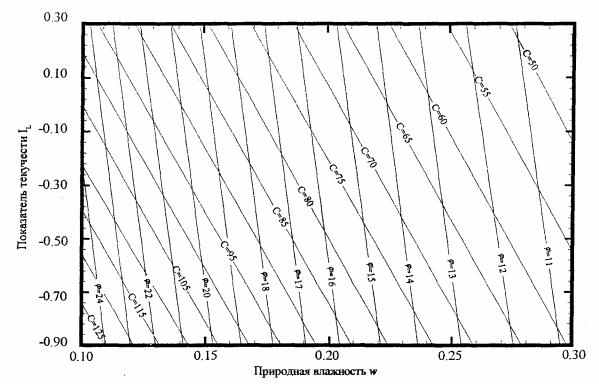

Рисунок E.3 - Номограмма для определения сцепления сn, кПа, и угла внутреннего трения n, град., нижнекембрийских глинистых грунтов
Таблица Е.1 - Нормативные значения модуля деформации Е, МПа, и временного сопротивления одноосному сжатию Rс, кПа, дочетвертичных отложений
| Показатель текучести IL | Модуль деформация Е, МПа | Временное сопротивление одноосному сжатию Rc, кПа |
| 0,20 | 10 | 100 |
| 0,00 | 13 | 140 |
| -0,20 | 1» | 200 |
| -0,40 | 26 | 350 |
| -0,60 | 39 | 600 |
| -0,80 | 56 | 1200 |
| -1,00 | 80 | 2400 |
| -1,20 | 120 | 4200 |
0675S10-02295

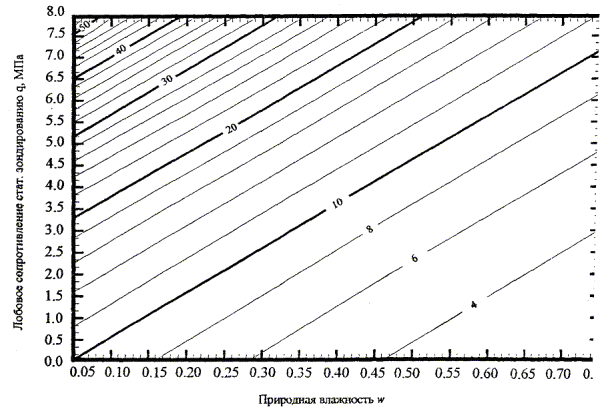

Рисунок Е.4 - Номограмма для определения нормативных значений модуля деформации Е, МПа, четвертичных глинистых грунтов
0675S10-02295

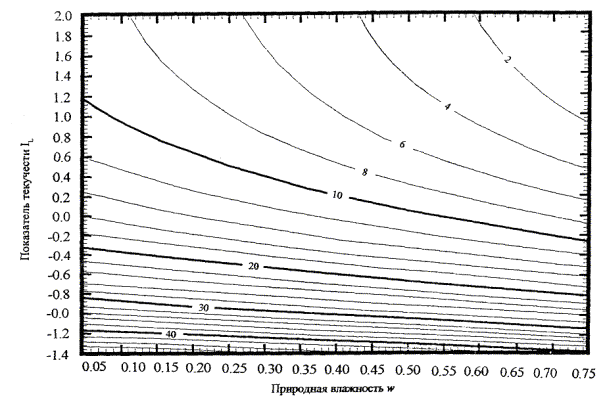

Рисунок Е.5 - Номограмма для определения нормативных значений модуля деформации Е, МПа, четвертичных глинистых грунтов
0675S10-02295

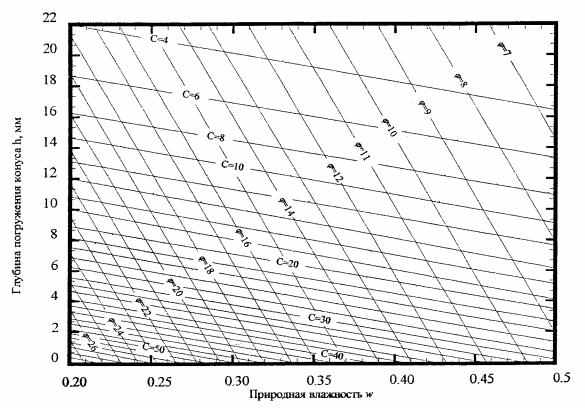

Рисунок Е.6 - Номограмма для определения удельного сцепления сn, кПа, и угла внутреннего трения n, град., озерно-морских и озерно-ледниковых глинистых грунтов
0675S10-02295

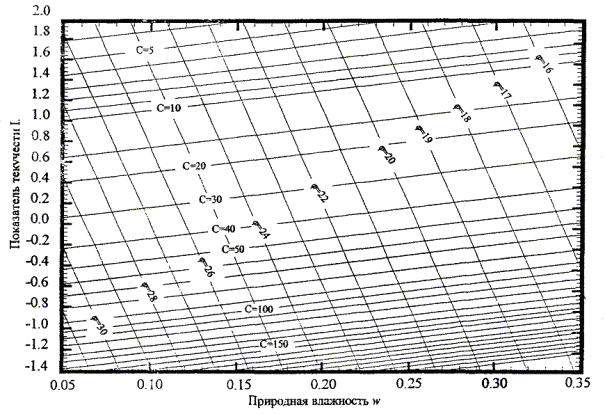

Рисунок Е.7 - Номограмма для определения удельного сцепления сn, кПа, и угла внутреннего трения n, град., ледниковых (моренных) глинистых грунтов
Приложение Ж
(справочное)
Факторы, рекомендуемые к учету при оценке инженерно-экологической обстановки
Инженерно-экологические изыскания проводятся на глубину зоны основания сооружения с учетом возможного ее изменения при негативном преобразовании грунтов в процессе эксплуатации сооружения.
Для всех геотехнических категорий необходимо выполнять изучение особенностей использования территории застройки в прошлом. Особое внимание обращается на вероятность размещения свалок различного состава, сельскохозяйственных угодий, парников, теплиц, засыпанных водоемов, загрязнения водонасыщенных толщ нефтепродуктами и другим органическими соединениями. Большое значение имеет длительность функционирования объектов загрязнения (контаминации) подземных вод и грунтов, что определяет глубину и интенсивность загрязнения.
При экологической оценке контаминации подземных вод, имеющей принципиальное значение для геотехнических условий, необходимо обращать внимание на следующие факторы:
а) содержание органических соединений, общее количество которых определяется по двум показателям: перманганатная окисляемость (мгО2/л) и бихроматная окисляемость (ХПК - химическое потребление кислорода) (мгО2/л) первый их них показывает содержание легко окисляемой органики, второй - общее содержание органических компонентов.
б) содержание аммония, как одного из основных компонентов канализационных стоков, наличие которого в обменном комплексе глинистых грунтов приводит к диспергации агрегатов, увеличению подвижности поровой воды и, соответственно, к повышению их гидрофильности, способности грунтов к набуханию и размоканию, снижению прочности и модуля общей деформации.
в) активизация микробной деятельности в водонасыщенных грунтах за счет наличия природной микрофлоры и питательных компонентов, а также поступления микроорганизмов и захороненных болот, заторфованных грунтов, свалок, с утечками из систем водоотведения.
В условиях застойного гидродинамического режима подземных вод (при отсутствии их разгрузки в речную систему), обусловленное микробной активностью накопление бактериальной массы и газообразование превращает пески в плывуны за счет резкого снижения их водопроницаемости, водоотдачи и угла внутреннего трения.
Меньшее влияние оказывает микробная деятельность на глинистые грунты, причем интенсивность такого воздействия убывает при переходе от супесей к глинам. Рост микробной массы и формирование биопленок способствует существенному снижению угла внутреннего трения грунтов. При этом следует отметить, что изменение параметров сопротивления сдвигу происходит при сохранении показателей консистенции грунтов: твердые и полутвердые разности грунтов при высоком содержании бактериальной массы могут классифицироваться по деформационному поведению как квазипластичные типы, имеющие пониженные характеристики сопротивления сдвигу.
Наличие погребенных болот и заторфованных грунтов, которые даже при небольшой мощности оказывают негативное влияние на подстилающие глинистые грунты. Под погребенными болотами обычно пески обогащены органическими соединениями биотической и абиотической природы и имеют все признаки плывунов, а глинистые характеризуются как слабые тиксотропные разности. Наличие болот предполагает существование резко восстановительной среды в подземном пространстве и ярко выраженные ее коррозионные свойства.
Застойный гидродинамический режим подземных вод из-за наличия непроницаемых шпунтовых ограждений и набережных, который приводит к накоплению загрязнителей, активизации микробиологической деятельности и биохимическому газообразованию.
Водопонижение при строительстве зданий и сооружений и освоении подземного пространства с помощью водопонизительных скважин, опасное в условиях плотной застройки территории.
