ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ СТЕН В КООРДИНАТНОЙ СИСТЕМЕ
| #G0Номер стены/ /Число координат | Номер точки | Привязка по оси  , м | Привязка по оси  , м |
| 1/10 | 1 | 1,33 | 0 |
| | 2 | 1,33 | 2,64 |
| | 3 | 0 | 2,64 |
| | 4 | 0 | 3,15 |
| | 5 | 1,33 | 3,15 |
| | 6 | 1,33 | 3,20 |
| | 7 | 1,84 | 3,20 |
| | 8 | 1,84 | 0,51 |
| | 9 | 3,40 | 0,51 |
| | 10 | 3,40 | 0 |

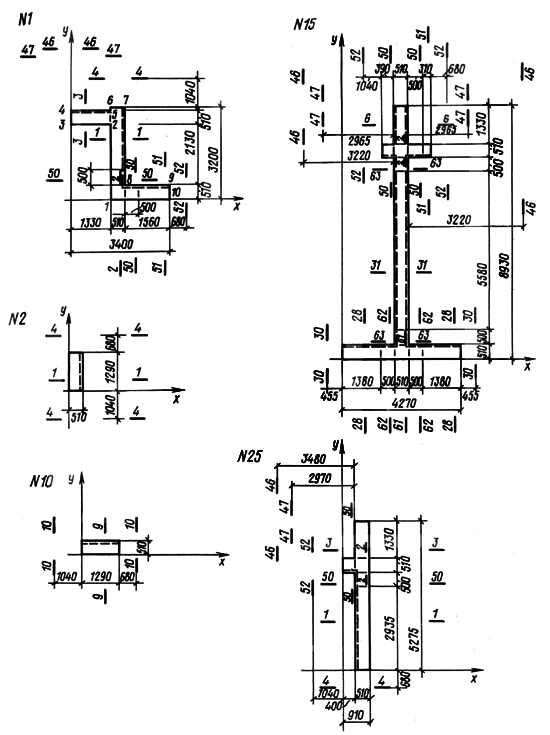

Черт.10. Горизонтальные сечения всех стен здания (элементов)
Таблица 2
НАГРУЗКИ
| #G0N п.п. | Назначение | Полные расчетные нагрузки, кН/м2 | Длительно действующие расчетные нагрузки, кН/м2 | ||
| | | кратковременные | постоянные | длительная часть | постоянные |
| 1 | Кровля | 1,40 | 5,00 | 0,42 | 5,00 |
| 2 | Чердак | 0,91 | 3,90 | 0 | 3,90 |
| 3 | Квартира | 1,95 | 5,00 | 0,39 | 5,00 |
| 4 | Коридор | 3,60 | 3,90 | 1,30 | 3,90 |
| 5 | Лоджия | 1,95 | 3,90 | 0,39 | 3,90 |
| 6 | Лестница | 3,60 | 3,00 | 1,30 | 3,00 |
| 7 | Подвал | 0 | | 0 | 0 |
Таблица 3
СБОР НАГРУЗОК С ПЛОЩАДИ
| #G0N п.п. | Этаж | Тип нагрузки (по табл.2) | Учет снижения по высоте: 1 - "да" 0 - "нет" |
| 1 | Кровля | 1 | 0 |
| | Чердак | 2 | 0 |
| | 14-1 | 3 | 1 |
| | Подвал | 7 | 0 |
| 2 | Кровля | 1 | 0 |
| | Чердак | 2 | 0 |
| | 14 -1 | 4 | 0 |
| | Подвал | 7 | 0 |
| 3 | Кровля | 1 | 0 |
| | Чердак | 2 | 0 |
| | 14-1 | 5 | 1 |
| | Подвал | 7 | 0 |
| 4 | Кровля | 1 | 0 |
| | Чердак | 2 | 0 |
| | 14-1 | 6 | 0 |
| | Подвал | 7 | 0 |
| 5 | Кровля | 1 | 0 |
| | Чердак | 2 | 0 |

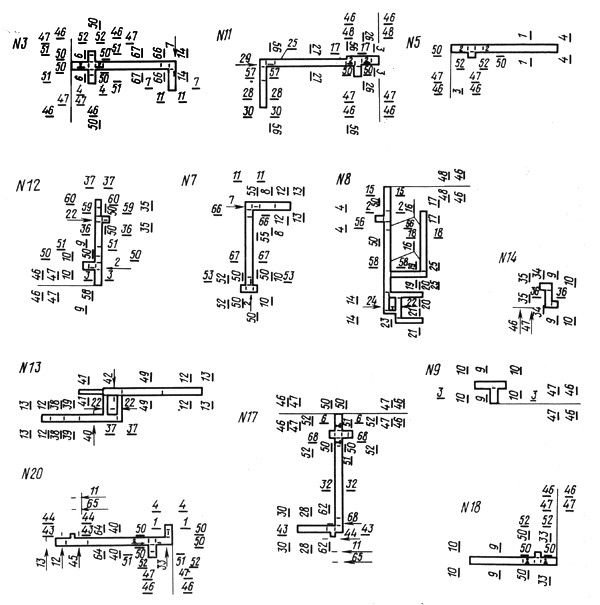

Черт.11. Геометрические размеры горизонтальных сечений рассматриваемых элементов
Таблица 4
РАСЧЕТНЫЕ НАГРУЗКИ ОТ СОБСТВЕННОГО ВЕСА СТЕН
| #G0N п.п. | Этаж | Толщина стены, м | Высота стены, м | Признак стены (1 - наружная, 0 - внутренняя) |
| 1 | Чердак | 0,38 | 2,40 | 1 |
| | 14-1 | 0,53 | 3,00 | |
| | Подвал | 0,50 | 2,20 | |
| 2 | Чердак | 0,38 | 2,40 | 1 |
| | 14-1 | 0,53 | 1,20 | |
| | Подвал | 0,50 | 2,20 | |
| 3 | Чердак | 0,25 | 2,00 | 0 |
| | 14-13 | 0,29 | 3,00 | |
| | 12-5 | 0,42 | 3,00 | |
| | 4-1 | 0,55 | 3,00 | |
| | Подвал | 0,50 | 2,20 | |
| 4 | Чердак | 0,38 | 2,00 | 0 |
| | 14-5 | 0,42 | 3,00 | |
| | 4-1 | 0,55 | 3,00 | |
| | Подвал | 0,50 | 2,20 | |
| 5 | Чердак | 0,25 | 0,40 | 0 |
| | 14-13 | 0,29 | 0,90 | |
| | 12-5 | 0,42 | 0,90 | |
| | 4-1 | 0,55 | 0,90 | |
| | Подвал | 0,50 | 0,50 | |
Формирование сечений приводится в табл.5. Номер нагрузки с площади принимается по табл.3, номер стены - по табл.4, грузовые размеры - в соответствии с черт.4 и 8. Формирование сечений приведено для части стен, рассматриваемых в примере. Сбор нагрузок на стены приведен в табл.6 в соответствии с черт.5 и 11 на примере стены N 1. Распределение "фронтального размера" (длина здания с учетом лоджий) принимается в соответствии с формулой (86) п.7.8, данные для сравнения деформации приводятся в соответствующих таблицах. Исходные данные для обратной задачи приведены в табл.7.
Таблица 5
ФОРМИРОВАНИЕ СЕЧЕНИЙ
| Номер сечения | Пролет - 1 | Пролет - 2 | Номер стены (по табл.1) | ||
| Грузовой размер, м | Номер нагрузки с площади (по табл.2) | Грузовой размер, м | Номер нагрузки с площади (по табл.3) | | |
| 1-1 | 3,01 | 1 | | | 1 |
| 2-2 | | | | | 1 |
| 3-3 | 2,97 | 3 | | | 1 |
| 4-4 | 3,01 | 1 | | | 2 |
| 6-6 | 5,94 | 3 | | | 1 |
| 9-9 | 2,74 | 1 | | | 1 |
| 10-10 | 2,74 | 1 | | | 2 |
| 28-28 | 0,71 | 2 | 0,50 | 1 | 3 |
| 30-30 | 0,71 | 2 | 0,50 | 1 | 5 |
| 31-31 | 6,07 | 1 | | | 4 |
| 46-46 | | | | | 12 |
| 47-47 | | | | | 13 |
| 50-50 | 0,25 | 1 | | | 1 |
| 51-51 | 0,50 | 1 | | | 1 |
| 52-52 | 0,50 | 1 | | | 2 |
| 61-61 | 0,71 | 2 | | | 3 |
| 62-62 | 0,71 | 2 | 0,25 | 1 | 3 |
| 63-63 | 0,50 | 1 | - | - | 4 |
Таблица 6
СБОР НАГРУЗОК НА СТЕНЫ
| #G0Номер стены/ /Число координат | Номер сечения | Размер грузового участка стены, м | Привязка грузового участка к оси , м |
| 1/10 | 1-1 | 2,19 | 2,105 |
| | 2-2 | 0,51 | 0,255 |
| | 3-3 | 1,33 | 2,895 |
| | 4-4 | 1,04 | 3,20 |
| | 46-46 | 3,48 | 3,15 |
| | 47-47 | 2,97 | 3,15 |
| | 50-50 | 0,50 | 0,76 |
| | 50-50 | 0,50 | 0,255 |
| | 51-51 | 1,06 | 0,255 |
| | 52-52 | 0,68 | 0,255 |
Таблица 7
ДАННЫЕ ДЛЯ ОБРАТНОЙ ЗАДАЧИ
| #G0Этаж | Расчетные сопротивления сжатию кирпичной кладки, МПа | Марка | |
| | кирпича | раствора | |
| 1-4 | 2,2 | 150 | 100 |
| 5-6 | 2,0 | 125 | 100 |
| 7-8 | 1,7 | 100 | 75 |
| 9-10 | 1,3 | 75 | 50 |
| 11-15 | 0,9 | 50 | 25 |
Результаты расчета выдаются в табличной форме. Кроме того, на печать выдаются общие данные для всего здания:
период колебаний здания, с 2,286
коэффициент динамичности 1,522
высота здания, м 46,00
вес здания, кН 117042,44
вес 1 м здания, кН 2544,40
суммарный момент инерции стен (элементов) здания, м4 294,984
прогиб верха здания, м 0,018
относительная величина прогиба 1/2552
расход стали на сетчатое армирование, кг 139,94
Табл.8 дает возможность проанализировать нагрузки от ветра, вертикальные нагрузки и долю ветра в процентах от вертикальной нагрузки на стены здания поэтажно.
В табл.9 приведены напряжения в стенах поэтажно и по возрастающей, что дает возможность принять решение для обратной задачи, т. е. на каком этаже менять марки материалов и горизонтальное поперечное сечение внутренних стен по высоте здания. В табл.10 приводятся марки материалов (кирпича, раствора), необходимость сетчатого армирования, процент использования несущей способности стен поэтажно. В табл.11 приводятся результаты расчета на главные растягивающие напряжения с указанием на необходимость армирования горизонтальных швов кладки стен, использование несущей способности стен в процентах поэтажно. В табл.12 приводятся результаты расчета на восприятие сдвигающих усилий от ветра в местах примыкания стен с указанием использования несущей способности в процентах поэтажно. В табл.13 приведены результаты расчета сравнения деформаций по пяти этажам, начиная с первого до пятого, со второго по шестой и т.д. с приведением разности деформаций по всей высоте стен здания.
