ОСНОВНОЕ ОБОРУДОВАНИЕ
4.19. Основным оборудованием для производства водопонизительных работ, кроме общестроительного, служат насосы, буровые станки, иглофильтровые установки.
4.20. Для водоотлива используются серийно выпускаемые центробежные насосы для воды, при необходимости для загрязненной воды, или погружные электронасосы для загрязненной воды типа ГНОМ. Технические данные насосов типа ГНОМ приведены в табл. 20.
4.21. При устройстве дренажей используются общестроительное оборудование и машины, применяемые для земляных, санитарно-технических и водопонизительных работ. Технические данные основных типов центробежных насосов, применяемых в насосных станциях дренажных систем, приведены в табл. 21.
Таблица 18
| Длина щели, мм | Ширина щели, мм | Ширина перемычки по вертикали, мм | Ширина перемычки по горизонтали, мм | Толщина листа, мм | Скважность, % |
| 20 | 1 | 6 | 2 | 1,5 | 25,3 |
| 1 | 6 | 2,5 | 1,5 | 21,8 | |
| 1,5 | 4 | 2 | 2 | 35,2 | |
| 2 | 5 | 3 | 2,5 | 31,3 | |
| 2,5 | 5 | 3 | 3 | 35,4 | |
| 3 | 4 | 3 | 2 | 40,3 | |
| 3 | 6 | 3 | 4 | 37,3 | |
| 3,5 | 6 | 3,5 | 3 | 37 | |
| 4 | 6 | 4 | 5 | 36,8 | |
| 4,5 | 4 | 3,5 | 2 | 44,5 | |
| 5 | 5 | 5 | 5 | 37,9 | |
| 5 | 6 | 4 | 6 | 40,4 | |
| 6 | 7 | 6 | 8 | 34,6 | |
| 7 | 6 | 5 | 5 | 41,6 | |
| 7 | 7 | 5 | 5 | 40 | |
| 8 | 6 | 5 | 3 | 43,3 | |
| 10 | 6 | 5 | 5 | 45,7 | |
| 25 | 1,5 | 5 | 2,5 | 2 | 30,8 |
| 2,5 | 7 | 5 | 4 | 25,5 | |
| 3 | 5 | 3 | 4 | 40,8 | |
| 3,5 | 5 | 5 | 5 | 33,2 | |
| 4 | 5 | 5 | 5 | 36 | |
| 4,5 | 5 | 5 | 5 | 37,9 | |
| 5 | 5 | 4 | 5 | 44,4 | |
| 5,5 | 5 | 3,5 | 2 | 48,5 | |
| 6 | 5 | 4 | 2 | 47,3 | |
| 25 | 6 | 7 | 6 | 8 | 37 |
| 7 | 7 | 6 | 3 | 42,8 | |
| 8 | 5 | 5 | 6 | 47,7 | |
| 30 | 5 | 10 | 5 | 5 | 36,2 |
| 6 | 7 | 6 | 6 | 38,8 | |
| 8 | 10 | 7 | 8 | 37,8 | |
| 9 | 6 | 6 | 2 | 46,7 | |
| 10 | 6 | 5 | 6 | 51,5 | |
| 35 | 4 | 5 | 4 | 4 | 42,7 |
| 6 | 5 | 4 | 5 | 50,6 | |
| 6 | 5 | 5 | 5 | 46 | |
| 7 | 8 | 7 | 6 | 39 | |
| 9 | 9 | 7 | 6 | 42,2 | |
| 10 | 10 | 10 | 8 | 36,5 | |
| 40 | 8 | 8 | 10 | 10 | 35,5 |
| 20,8 | 8 | 6 | 10 | 57,1 | |
| 50 | 10 | 10 | 9 | 8 | 42 |
| 12 | 10 | 9 | 6 | 45,2 | |
| 60 | 12 | 10 | 10 | 6 | 44 |
Таблица 19
| Ширина моста поверху, мм | Толщина стенки, мм | Высота просвета моста, мм | Средняя длина щели, мм | Ширина щели, мм | Перемычка щели по вертикали, мм | Перемычка между щелями по горизонтали, мм | Скважность, % |
| 17 | 2,5 | 1 | 18,5 | 5 | 17,5 | 5,5 | 9,78 |
| 1,5 | 19,25 | 16,75 | 15,26 | ||||
| 2 | 20 | 19 | 19,55 | ||||
| 2,5 | 20,75 | 18,25 | 25,42 | ||||
| 3 | 1 | 18,5 | 20,5 | 9,04 | |||
| 1,5 | 19,25 | 19,75 | 14,11 | ||||
| 2 | 20 | 22 | 18,14 | ||||
| 2,5 | 20,75 | 21,25 | 23,58 | ||||
| 3 | 21,5 | 23,5 | 27,33 | ||||
| 3,5 | 1 | 18,5 | 20,5 | 9,04 | |||
| 1,5 | 19,25 | 19,75 | 14,11 | ||||
| 2 | 20 | 22 | 18,14 | ||||
| 2,5 | 20,75 | 21,25 | 23,58 | ||||
| 3 | 21,5 | 23,5 | 27,33 | ||||
| 4 | 1 | 18,5 | 23,5 | 8,39 | |||
| 1,5 | 19,25 | 22,75 | 13,08 | ||||
| 2 | 20 | 25 | 16,94 | ||||
| 2,5 | 20,75 | 24,25 | 22,03 | ||||
| 3 | 21,5 | 26,5 | 25,59 | ||||
| 20 | 4 | 1 | 21,5 | 7 | 23,5 | 7,5 | 6,58 |
| 1,5 | 22,25 | 25,75 | 9,59 | ||||
| 2 | 23 | 25 | 13,21 | ||||
| 2,5 | 23,75 | 27,25 | 16,05 | ||||
| 3 | 24,5 | 26,5 | 19,86 | ||||
| 3,5 | 25,25 | 28,75 | 22,5 | ||||
| 4 | 26 | 28 | 26,56 | ||||
| 5 | 1 | 21,5 | 26,5 | 6,17 | |||
| 1,5 | 22,25 | 28,75 | 9,02 | ||||
| 2 | 23 | 28 | 12,43 | ||||
| 2,5 | 23,75 | 30,25 | 15,17 | ||||
| 3 | 24,5 | 29,5 | 18,77 | ||||
| 3,5 | 25,25 | 31,75 | 21,33 | ||||
| 4 | 26 | 31 | 25,18 |
4.22. Для устройства водопонизительных скважин применяются, в основном, станки ударно-канатного и вращательного бурения (табл. 22, 23).
4.23. Для откачки воды из скважин применяют насосы с погружным электродвигателем (агрегаты электронасосные центробежные скважинные) и насосы с электродвигателем на поверхности (агрегаты водоподъемные с электродвигателем над скважиной).
Таблица 20
| Параметры | Марка насоса | |||||
| ГНОМ 10-10 | ГНОМ 15-15 | ГНОМ 25-20 | ГНОМ 40-18Т | ГНОМ 53-10Т | ГНОМ 100-25 | |
| Подача, м3/ч | 10 | 16 | 25 | 40 | 53 | 100 |
| Напор, м | 10 | 15 | 20 | 18 | 10 | 25 |
| Мощность электродвигателя, кВт | 1,1 | 1,7 | 4 | 5,5 | 4 | 15 |
| Габариты, мм | 278 × 210 × 450 | 500 × 240 | 260 × 327 × 600 | 327 × 260 × 660 | 295 × 260 × 600 | 530 × 385 × 820 |
| Масса, кг | 21 | 31 | 58 | 76 | 58 | 180 |
| Допустимый размер твердых включений в воде, мм | 6 | 5 | 8 | 6 | 8 | 5 |
| Допустимое содержание в воде механических примесей, % | 10 | 10 | - | - | - | 10 |
| Допустимая температура воды, °С | 35 | 35 | 35 | 60 | 45 | 35 |
Таблица 21
| Марка насоса | Подача, м3/ч | Напор, м | Мощность, кВт | Частота вращения, об/мин | Габариты, мм | Масса, кг |
| НЦС-1 | 18 | 20,5 | 5,79 | 3000 | 1215 × 390 × 655 | 250 |
| НЦС-1 | 120 | 11,3 | 6,96 | 3000 | 1215 × 390 × 655 | 250 |
| НЦС-1 | 130 | 8,3 | 6,91 | 3000 | 1215 × 390 × 655 | 250 |
| НЦС-3 | 8 | 21,7 | 2,38 | 3000 | 1120 × 385 × 540 | 150 |
| НЦС-3 | 36,4 | 15,9 | 3,14 | 3000 | 1120 × 385 × 540 | 150 |
| НЦС-3 | 60 | 4,3 | 3,76 | 3000 | 1120 × 385 × 540 | 150 |
| К 160/30 | 160 | 30 | 30 | 1500 | 1470 × 615 × 575 | 455 |
| К 290/30 | 290 | 30 | 40 | 1500 | 1640 × 710 × 656 | 600 |
| КМ 45/55 | 45 | 55 | 10,5 | 3000 | 847 × 385 × 435 | 198 |
| КМ 90/35 | 90 | 35 | 10,8 | 3000 | 847 × 403 × 440 | 197 |
| КМ 160/20 | 160 | 20 | 10,9 | 1500 | 877 × 472 × 505 | 237 |
| Д200-95 (4НДВ) | 200 | 95 | 100 | 3000 | 830 × 640 × 520 | 210 |
| Д200-36 (5НДВ) | 200 | 36 | 40 | 1500 | 830 × 800 × 620 | 270 |
| Д320-50 | 320 | 50 | 75 | 150 | 830 × 970 × 700 | 380 |
Таблица 22
| Параметры | Типы станков | ||
| УГБ-3УК | УГБ-4УК | БУ-2 «Уралец» | |
| Максимальная глубина бурения, м | 300 | 500 | 250 |
| Максимальный диаметр бурения, мм | 600 | 900 | 300 |
| Грузоподъемность лебедок, кН: | | | |
| талевой | 20 | 32 | - |
| желоночной | 12 | 20 | 5 |
| инструментальной | 20 | 32 | 12 |
| Высота мачты, м | 13,5 | 16 | 11,6 |
| Грузоподъемность мачты, кН | 120 | 250 | - |
| Мощность двигателя, кВт | 22 | 40 | 20 |
| Габариты в рабочем положении, м: | | | |
| высота | 12,75 | 16 | 12 |
| длина | 5,8 | 7,7 | 6 |
| ширина | 2,3 | 2,64 | 2,7 |
| Масса станка с мачтой и двигателем, т | 8 | 12,8 | 11,1 |
Технические данные выпускаемых в Советском Союзе скважинных насосов приведены в табл. 24, в которой приняты следующие обозначения для типоразмеров агрегатов:
А - артезианский; В - водяной; Г - допускается повышенное содержание твердых механических примесей в воде; Н - насос; Т - турбинный; Тр - допускается повышенная температура воды; X - допускается химическая активность воды; Ц - центробежный; Э - с приводом от погружного электродвигателя.
Первое число (для насосов типа ЭЦВ - первое после букв) - внутренний диаметр фильтровой колонны, уменьшенный в 25 раз и округленный; второе число - для насосов типа А - быстроходность; АНТ - рабочее колесо; ЭЦВ - производительность, м3/ч; третье число - для насосов типа А - число корпусов насоса; АТН - число рабочих колес; ЭЦВ - напор, м. Для насосов типа ЭЦВ перед буквами ставится порядковый номер модернизации, например: 1ЭЦВ12-160-65.
Характеристики насосов приведены на рис 29 и 30.
4.24. В Советском Союзе выпускаются и поставляются комплектно иглофильтровые установки следующих типов: ЛИУ; УВВ; ЭИ и ЭВВУ (табл. 25). Все они могут быть использованы для гравитационного водопонижения.
Для вакуумного водопонижения используются установки типов УВВ, ЭИ и ЭВВУ.
Таблица 23
| Параметры | Типы станков вращательного бурения | |||||
| УГБ-50М | УГБ-1ВС | УРБ-3А2 | 1BA15B | УРБ-600 | FA-12 | |
| Основной способ бурения | Вращательный | Вращательный с промывкой | Вращательный с обратной промывкой и ударно-канатный 250/250 | |||
| Номинальная глубина бурения, м | 50 | 50 | 600 | 500 | 600 | - |
| Диаметры бурения, мм: | | | | | | |
| начальный | 198 | 198 | 243 | 394 | 490 | 1270/600 |
| конечный | 151 | 151 | 93 | 190 | 214 | - |
| Высота мачты, м | 8 | 8,65 | 18,4 | 18,4 | 22,4 | 13,12 |
| Грузоподъемность мачты максимальная, кН | 73 | 52 | 100 | 300 | 700 | 125 |
| Установленная мощность главного привода, кВт | 36 | 44 | 180 | 288 | 520 | - |
| Габариты станка в транспортном положении, мм: | | | | | | |
| длина | 8000 | 6540 | 10860 | 10853 | 12460 | 13100 |
| ширина | 2250 | 2380 | 3000 | 3000 | 2650 | 2480 |
| высота | 3500 | 2730 | 3750 | 3750 | 4160 | 3560 |
Таблица 24
| Марка насоса | Мощность электродвигателя, кВт | Длина насоса, мм |
| Агрегаты электронасосные центробежные скважинные для воды* | ||
| ЭЦВ5-4-125 | 2,8 | 1890 |
| ЭЦВ5-6,3-80 | 2,8 | 1620 |
| 1ЭЦВ6-4-130 | 2,8 | 1700 |
| 1ЭЦВ6-4-190 | 4,5 | 2041 |
| 3ЭЦВ6-6,3-85 | 2,8 | 1358 |
| 4ЭЦВ6-6,3-85 | 2,8 | 1484 |
| 3ЭЦВ6-6,3-125 | 4,5 | 1564 |
| 4ЭЦВ6-6,3-125 | 4,5 | 1710 |
| 1ЭЦВ6-10-50 | 2,8 | 1361 |
| 3ЭЦВ6-10-80 | 4,5 | 1415 |
| 1ЭЦВ6-10-110 | 5,5 | 1713 |
| 1ЭЦВ6-10-140 | 8 | 1891 |
| 1ЭЦВ-10-185 | 8 | 2222 |
| ЭЦВ6-10-235 | 11 | 2799 |
| 3ЭЦВ6-16-50 | 4,5 | 1502 |
| 3ЭЦВ6-16-75 | 5,5 | 1708 |
| ЭЦВ6-16-75Г | 5,5 | 1640 |
| ЭЦВ6-16-110Г | 8 | 1860 |
| ЭЦВ6-25-140ХГ | 16 | 3291 |
| ЭЦВ6-25-140ХТрГ | 16 | 3291 |
| 3ЭЦВ8-16-140 | 11 | 1795 |
| 1ЭЦВ8-25-100 | 11 | 1832 |
| 2ЭЦВ8-25-100 | 11 | 1822 |
| 2ЭЦВ8-25-150 | 16 | 2128 |
| 1ЭЦВ8-25-150ХТрГ | 22 | 2658 |
| ЭЦВ8-25-300 | 32 | 4190 |
| ЭЦВ8-40-60 | 11 | 1666 |
| ЭЦВ8-40-180 | 32 | 2960 |
| 2ЭЦВ10-63-65 | 22 | 1720 |
| 2ЭЦВ10-63-110 | 32 | 2125 |
| 1ЭЦВ10-63-150 | 45 | 2504 |
| 2ЭЦВ10-63-150 | 45 | 2415 |
| 1ЭЦВ10-63-270 | 65 | 3234 |
| ЭЦВ10-120-60 | 32 | 2150 |
| ЭЦВ10-160-35Г | 22 | 1867 |
| 1ЭЦВ12-160-65 | 45 | 1966 |
| 1ЭЦВ12-160-100 | 65 | 2157 |
| 1ЭЦВ12-210-25 | 22 | 1747 |
| 2ЭЦВ12-210-55 | 45 | 2330 |
| 1ЭЦВ12-210-145 | 125 | 3390 |
| 2ЭЦВ12-255-30Г | 32 | 1602 |
| ЭЦВ12-375-30Г | 45 | 1860 |
| ЭЦВ14-210-300Х | 250 | 5679 |
| ЭЦВ16-375-175Х | 250 | 5626 |
| Агрегаты водоподъемные с электродвигателем над скважиной | ||
| АТН8-1-7 | 7,5 | 33396 |
| АТН8-1-11 | 10 | 46154 |
| АТН-1-16 | 13 | 69915 |
| АТН8-1-22 | 17 | 93358 |
| 20А-18×1-1 | 75 | 27210 |
| 20А-18×3-1 | 250 | 83375 |
| 24А-18×1-1 | 250 | 43797 |
* Типоразмеры агрегатов ЭЦВ соответствуют ГОСТ 10428-79 с изм.
Примечание. Требуемый подпор для насосов марок ЭЦВ5-4-125 - 1ЭЦВ12-210-25 - 1 м; 2ЭЦВ12-210-55 - 2ЭЦВ12-255-30Г, а также ЭЦВ14-210-300Х - 2 м; ЭЦВ12-375-30Г и ЭЦВ16-375-175Х - 6 м.

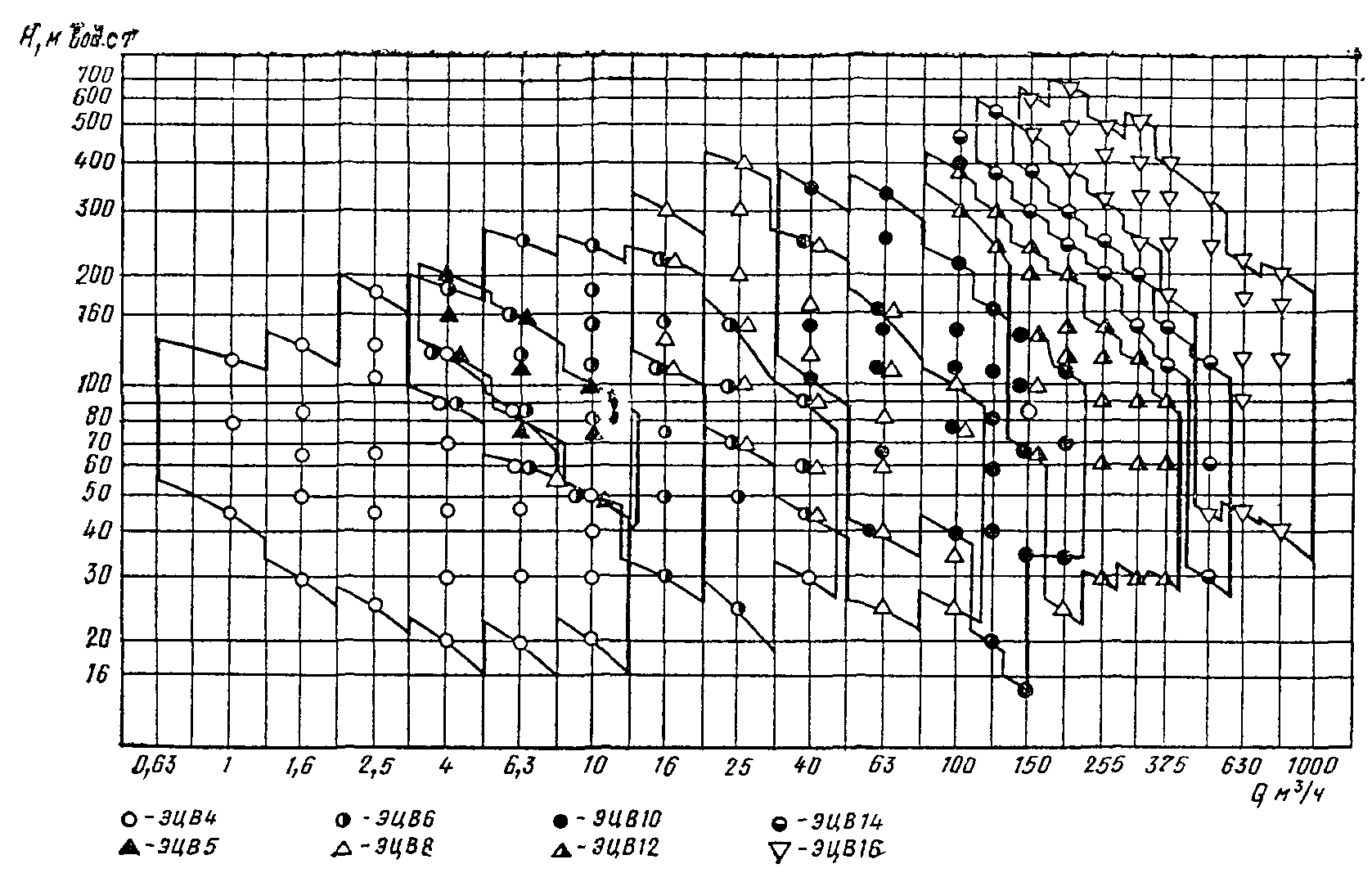

Рис. 29. Характеристика насосов типа ЭЦВ

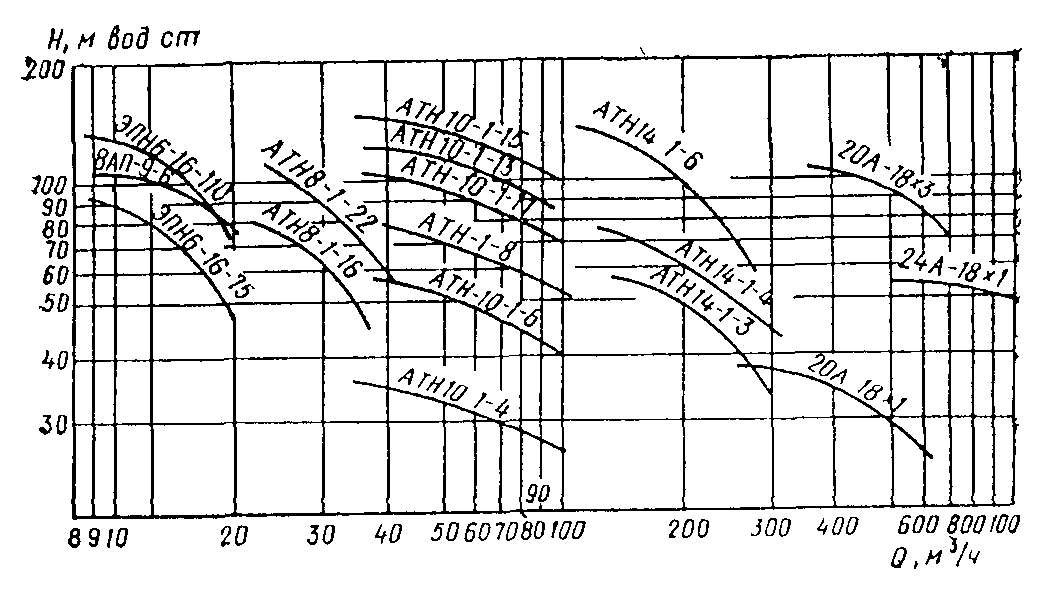

Рис. 30. Характеристики насосов типа А, АП, АТН, ЭПН
