КЛАССИФИКАЦИЯ ВЗРЫВООПАСНЫХ ЗОН ВОКРУГ
ИСТОЧНИКОВ ОБРАЗОВАНИЯ ВЗРЫВООПАСНЫХ
СМЕСЕЙ В УСЛОВИЯХ НЕФТЕГАЗОПРОМЫСЛОВЫХ
ОБЪЕКТОВ
Сопоставимость классов взрывоопасных зон:
| #G0NN п\п | Класс и характеристика взрывоопасной зоны по #M12293 0 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S | Класс и характеристика взрывоопасной зоны по п.1.6.2.1 настоящих Правил и зарубежным стандартам |
| | В-1 | Зона 0 |
| 1. | Пространство закрытых помещений при установленных в них открытых технических устройствах, аппаратах, емкостях | Пространство, в котором постоянно или в течение длительного времени присутствует взрывоопасная смесь |
| | В-1 а | Зона 1 |
| 2. | Пространство закрытых помещений при установленных в них закрытых технических устройствах, аппаратах, емкостях | Пространство, в котором возможно присутствие взрывоопасной смеси при нормальных эксплуатационных условиях |
| | В-1 а | 3она 1 |
| 3. | Открытые пространства вокруг открытых технических устройств, аппаратов, емкостей (граница зон этого и других классов оговариваются особо) | Пространство, в котором возможно присутствие взрывоопасной смеси при нормальных эксплуатационных условиях |
| | В-1 г | Зона 2 |
| 4. | Открытые пространства вокруг закрытых технических устройств, аппаратов, емкостей | Пространство, в котором маловероятно появление взрывоопасной смеси, а в случае ее появления она существует только в течение короткого периода времени |
Примечание: Любые закрытые помещения, имеющие сообщение с взрывоопасными зонами классов 0 и 1 (двери, окна, вентиляционные отверстия и т.п.), считаются взрывоопасными. Класс их взрывоопасности соответствует классу взрывоопасности сообщающейся зоны.
Условные обозначения классов взрывоопасных зон
 #G0 | Класс взрывоопасности - зона 0 |
 | Класс взрывоопасности - зона 1 |
 | Класс взрывоопасности - зона 2 |
Рис. 1. Открытые емкости, аппараты, устройства в открытом помещении

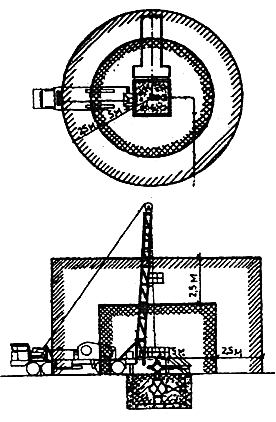

Рис. 2. Буровая установка с укрытием и привышечным сооружением для бурения
скважин на море и месторождениях, содержащих сероводород

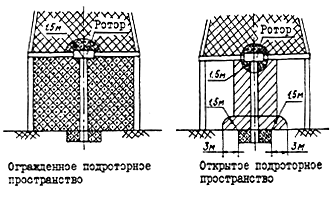

Рис. 3. Буровая установка с ограждением и открытым подроторным пространством

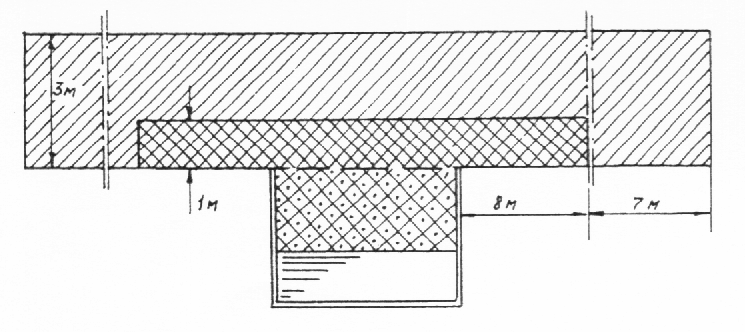

Рис. 4. Открытые пространства вокруг открытых емкостей, аппаратов, устройств

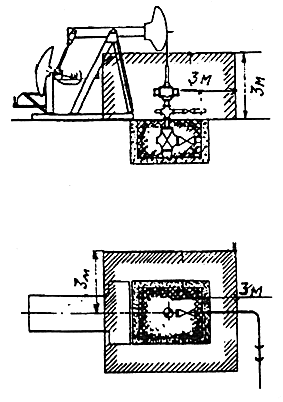

Рис. 5. Открытые пространства вокруг фонтанных арматур
Газовый компрессор
Насос для перекачки нефти
Насос высокого давления для перекачки
леговоспламеняющихся жидкостей

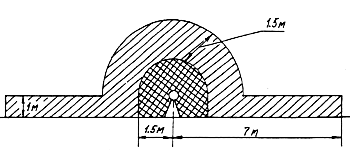

Рис. 6. Открытые пространства вокруг закрытых технических устройств
Рис. 7. Открытые пространства вокруг открытого сепаратора

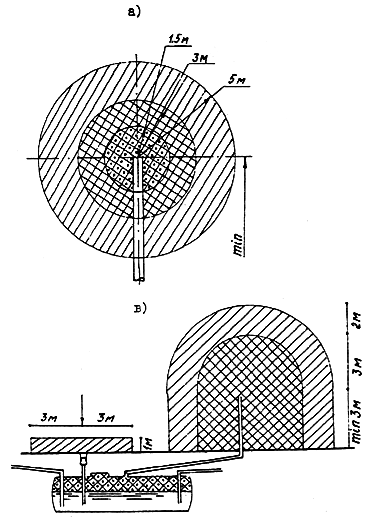

Рис. 8. Открытые пространства вокруг окончания труб, отводящих попутные газы (а),
и отверстий для выпуска газов (паров) из закрытых технических устройств (в)
Рис. 9. Агрегат для ремонта скважин
Приложение 8*
_________________
* Приложение 8 временно не приводится. Примечание юридического бюро "Кодекс".
Приложение 9
ПОРЯДОК
составления планов ликвидации аварий
на взрывопожароопасных объектах
1. План ликвидации аварий (ПЛА) должен быть составлен на каждый взрывопожароопасный объект или его взрывопожароопасный участок, цех и т.п.
2. В ПЛА должны предусматриваться:
2.1. Возможные аварии, места их возникновения и условия, опасные для жизни людей;
2.2. Мероприятия по спасению людей, застигнутых аварией;
2.3. Мероприятия по ликвидации аварий в начальной стадии их возникновения, а также первоочередные действия производственного персонала при возникновении аварий;
2.4. Места нахождения средств для спасения людей и ликвидации аварий;
2.5. Порядок взаимодействия с газоспасательными, пожарными и противофонтанными отрядами.
3. ПЛА разрабатываются комиссией, состоящей из специалистов, назначенных приказом по предприятию. ПЛА пересматриваются ежегодно. При изменении технологии, условий работы, правил безопасности в ПЛА должны быть в трехдневный срок внесены соответствующие изменения и дополнения.
4. ПЛА в количестве пяти экземпляров утверждается техническим руководителем предприятия при наличии актов проверки:
- состояния систем контроля технологического процесса;
- состояния вентиляционных устройств;
- наличия и исправности средств для спасения людей, противопожарного оборудования и технических средств для ликвидации аварий в их начальной стадии;
- исправности аварийной сигнализации, связи, аварийного освещения.
5. ПЛА должен содержать:
5.1. Оперативную часть, в которой должны быть предусмотрены все виды возможных аварий на данном объекте, определены мероприятия по спасению людей и ликвидации аварии, а также лица, ответственные за выполнение мероприятий, и исполнители, места нахождения средств для спасения людей и ликвидации аварий, действия газоспасателей, пожарных и других подразделений;
5.2. Распределение обязанностей между отдельными лицами, участвующими в ликвидации аварии;
5.3. Список должностных лиц и учреждений, которые должны быть немедленно извещены об аварии;
5.4. Схемы расположения основных коммуникаций (технологическая схема) в соответствии с требованиями п. 3.13.1.6 настоящих Правил;
5.5. Списки инструментов, средств индивидуальной защиты, материалов, находящихся в аварийных шкафах (помещениях) с указанием их количества и основной характеристики.
6. В оперативной части ПЛА должны быть предусмотрены:
6.1. Способы оповещения об аварии (сирена, световая сигнализация, громкоговорящая связь, телефон и др.), пути выхода людей из опасных мест и участков в зависимости от характера аварии;
6.2. Действия лиц технического персонала, ответственных за эвакуацию людей и проведение предусмотренных мероприятий;
6.3. Режим работы вентиляции при возникновении аварии, в том числе включение аварийной вентиляции (при наличии);
6.4. Необходимость и последовательность выключения электроэнергии, остановки оборудования, аппаратов, перекрытия источников поступления вредных и опасных веществ;
6.5. Выставление на путях подхода (подъезда) к опасным местам постов для контроля за пропуском в загазованную и опасную зоны;
6.6. Способы ликвидации аварий в начальной стадии. Первоочередные действия технического персонала по ликвидации аварий (пожара), предупреждению увеличения их размеров и осложнений. Осуществление мероприятий по предупреждению тяжелых последствий аварий. Порядок взаимодействия с газоспасательными и другими специализированными службами.
7. Ознакомление с ПЛА производственно-технического персонала должно быть оформлено документально в личных картах инструктажа под расписку.
8. ПЛА (или его оперативная часть) должен быть вывешен на видном месте, определенном руководителем объекта (участка). Полные экземпляры ПЛА должны находиться у технического руководителя предприятия, в диспетчерской, у газоспасателей, в отделе техники безопасности и на рабочем месте.
9. Ответственность за своевременное и правильное составление ПЛА и его соответствие действительному положению на производстве несут руководитель объекта и технический руководитель предприятия.
10. Периодичность проведения учебно-тренировочных занятий по выработке навыков выполнения мероприятий ПЛА, кроме случаев, оговоренных настоящими Правилами (п.п. 2.8.2, 5.2.3), устанавливается предприятием с учетом конкретных условий производства.
