Карта заказа.
Система измерений параметров системы регулирования и защиты паровой турбины "Крона-522".
Система измерений параметров системы автоматического регулирования и защиты (САРиЗ) паровой турбины "Крона-522" представляет собой мобильную, быстроразворачиваемою в цеховых условиях систему сбора данных, предназначенную для измерения, регистрации, обработки, вывода на монитор и печать статических и динамических параметров САРиЗ паровой турбины, таких как: время срабатывания и величины перемещений механизмов САРиЗ, токи в цепях управления САРиЗ, скорость вращения вала турбины, давление рабочих сред в паропроводах и трубопроводах турбины и другие параметры.
"Крона-522" применяется во время наладки, пуска, испытаний и эксплуатации паровой турбины. "Крона-522" также может применяться для контроля параметров любых электромеханических систем.
Система "Крона-522" состоит из базовой части, обязательной для любой системы "Крона-522" и переменной части, состоящей из датчиков, адаптеров, преобразователей, соединительных кабелей, узлов крепления датчиков и. т. д., которые Заказчик должен самостоятельно выбрать из предлагаемой номенклатуры. Состав базовой и переменной частей приведен в таблице 1.
Таблица 1. Состав системы "Крона-522"
| п/п | Наименование, тип, параметр | Количество | Необходи-мое отметить при заказе |
| Базовая часть системы "Крона-522" | |||
| 1 | Узел сбора информации УСИ с кабелем питания ~220 В | 1 | |
| 2 | Ноутбук. В зависимости от степени защищенности от воздействий окружающей среды может быть выбран в одном из следующих исполнений: | ||
| обычный | 1 | | |
| с усиленной защитой | | ||
| защищенный | | ||
| 3 | Принтер цветной. Может быть выбран один из следующих типов: | ||
| струйный | 1 | | |
| лазерный | | ||
| 4 | Адаптер питания ноутбука от сети ~220В | 1 | |
| 5 | Манипулятор "мышь" к ноутбуку | 1 | |
| 6 | Программное обеспечение системы. Дистрибутив. | 1 | |
| 7 | Эксплуатационная документация на систему | 1 | |
| Переменная часть системы "Крона-522" | |||
| Датчики, адаптеры | |||
| Датчики перемещения лазерные. Диапазон ХХХ/ХХХ: числитель – базовое расстояние до датчика в мм (начало диапазона измерения); знаменатель – диапазон измерения перемещения в мм. | |||
| 8 | Диапазон 25/50 мм | | |
| 9 | Диапазон 35/100 мм | | |
| 10 | Диапазон 65/250 мм | | |
| 11 | Диапазон 100/500 мм | | |
| | | | |
| Датчики перемещения плунжерные | |||
| 12 | Диапазон измерения 15 мм | | |
| 13 | Диапазон измерения 35 мм | | |
| 14 | Диапазон измерения 55 мм | | |
| Датчики перемещения тросиковые | |||
| 15 | Диапазон измерения 300 мм | | |
| 16 | Диапазон измерения 600 мм | | |
| Датчики избыточного давления | |||
| 17 | Диапазон измерения от минус 0,1 до 0 МПа | | |
| 18 | Диапазон измерения от 0 до 0,004 МПа | | |
| 19 | Диапазон измерения от 0 до 0,006 МПа | | |
| 20 | Диапазон измерения от 0 до 0,010 МПа | | |
| 21 | Диапазон измерения от 0 до 0,016 МПа | | |
| 22 | Диапазон измерения от 0 до 0,025 МПа | | |
| 23 | Диапазон измерения от 0 до 0,040 МПа | | |
| 24 | Диапазон измерения от 0 до 0,060 МПа | | |
| 25 | Диапазон измерения от 0 до 0,100 МПа | | |
| 26 | Диапазон измерения от 0 до 0,160 МПа | | |
| 27 | Диапазон измерения от 0 до 0,250 МПа | | |
| 28 | Диапазон измерения от 0 до 0,400 МПа | | |
| 29 | Диапазон измерения от 0 до 0,600 МПа | | |
| 30 | Диапазон измерения от 0 до 1,0 МПа | | |
| 31 | Диапазон измерения от 0 до 1,6 МПа | | |
| 32 | Диапазон измерения от 0 до 2,5 МПа | | |
| 33 | Диапазон измерения от 0 до 4,0 МПа | | |
| 34 | Диапазон измерения от 0 до 6,0 МПа | | |
| 35 | Диапазон измерения от 0 до 10 МПа | | |
| 36 | Диапазон измерения от 0 до 16 МПа | | |
| 37 | Диапазон измерения от 0 до 25 МПа | | |
| 38 | Диапазон измерения от 0 до 40 МПа | | |
| 39 | Диапазон измерения от 0 до 60 МПа | | |
| Датчики абсолютного давления | |||
| 40 | Диапазон измерения от 0 до 0,010 МПа | | |
| 41 | Диапазон измерения от 0 до 0,016 МПа | | |
| 42 | Диапазон измерения от 0 до 0,025 МПа | | |
| 43 | Диапазон измерения от 0 до 0,040 МПа | | |
| 44 | Диапазон измерения от 0 до 0,060 МПа | | |
| 45 | Диапазон измерения от 0 до 0,100 МПа | | |
| 46 | Диапазон измерения от 0 до 0,160 МПа | | |
| 47 | Диапазон измерения от 0 до 0,250 МПа | | |
| 48 | Диапазон измерения от 0 до 0,400 МПа | | |
| 49 | Диапазон измерения от 0 до 0,600 МПа | | |
| 50 | Диапазон измерения от 0 до 1,0 МПа | | |
| 51 | Диапазон измерения от 0 до 1,6 МПа | | |
| 52 | Диапазон измерения от 0 до 2,5 МПа | | |
| 53 | Диапазон измерения от 0 до 4,0 МПа | | |
| 54 | Диапазон измерения от 0 до 6,0 МПа | | |
| 55 | Диапазон измерения от 0 до 10 МПа | | |
| 56 | Диапазон измерения от 0 до 16 МПа | | |
| 57 | Диапазон измерения от 0 до 25 МПа | | |
| 58 | Диапазон измерения от 0 до 40 МПа | | |
| 59 | Диапазон измерения от 0 до 60 МПа | | |

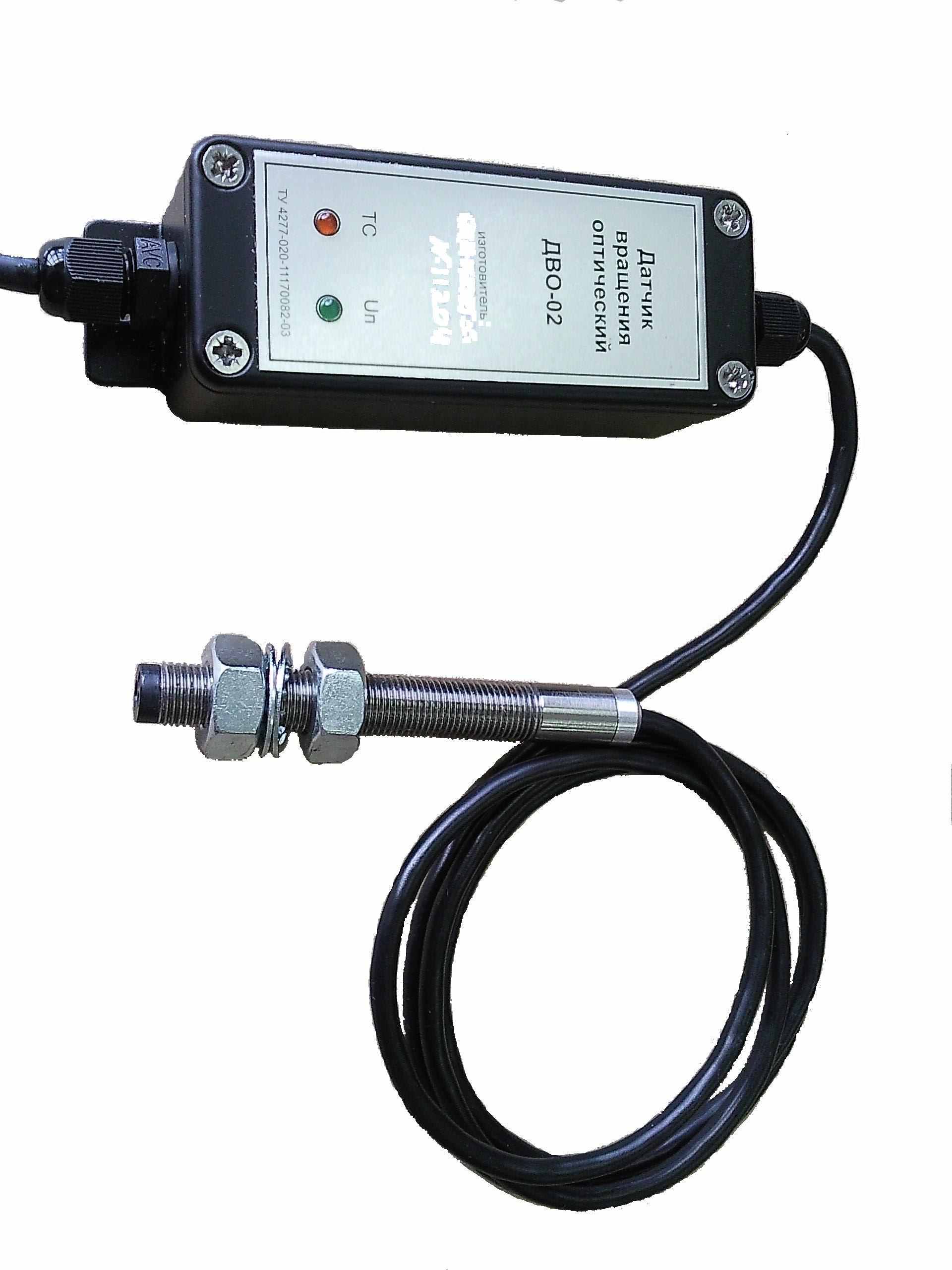

| Датчики оборотов оптические | |||
| 60 | Диапазон измерения от 100 до 5000 об/мин | | |
| Датчик нуля сети. Совместно с датчиком оборотов оптическим позволяет измерять угол запаздывания фазы выходного напряжения генератора турбины относительно положения вала этого генератора, возникающее при увеличении мощности, отдаваемой генератором в нагрузку (угол Θ). | |||
| 61 | Диапазон измерения от 0 до 360 град. | | |
| Датчики тока. Для измерения тока управления в катушке электромеханического преобразователя ЭМП турбины. | |||
| 62 | Диапазоны измерения: 0,1 А; 1 А | | |
| Датчики концевые бесконтактные. Для фиксирования моментов времени срабатывания механизмов и узлов турбины. | |||
| 63 | Расстояние срабатывания до датчика, не менее 6 мм | | |
| Адаптеры АТ-0,2А. Для измерения тока системой "Крона-522". | |||
| 64 | Диапазон измерения: 0,2 А | | |
| Адаптеры ААС-20мА. Для ввода аналогового сигнала 4-20 мА (0-20, 0-5 мА) в систему "Крона-522". | |||
| 65 | Диапазон измерения от 0 до 20 мА | | |
| Адаптеры АДС-50В. Для ввода дискретного сигнала в систему "Крона-522". | |||
| 66 | Уровни: лог."0" – от минус 50 до 0,8 В; лог."1" – от 2 до 50 В | | |
| Адаптеры АСК. Для ввода сигнала типа "сухой" контакт в систему "Крона-522". | |||
| 67 | "Сухие" контакты реле, кнопок, переключателей и.т.д. | | |
| Преобразователи и разветвители | |||

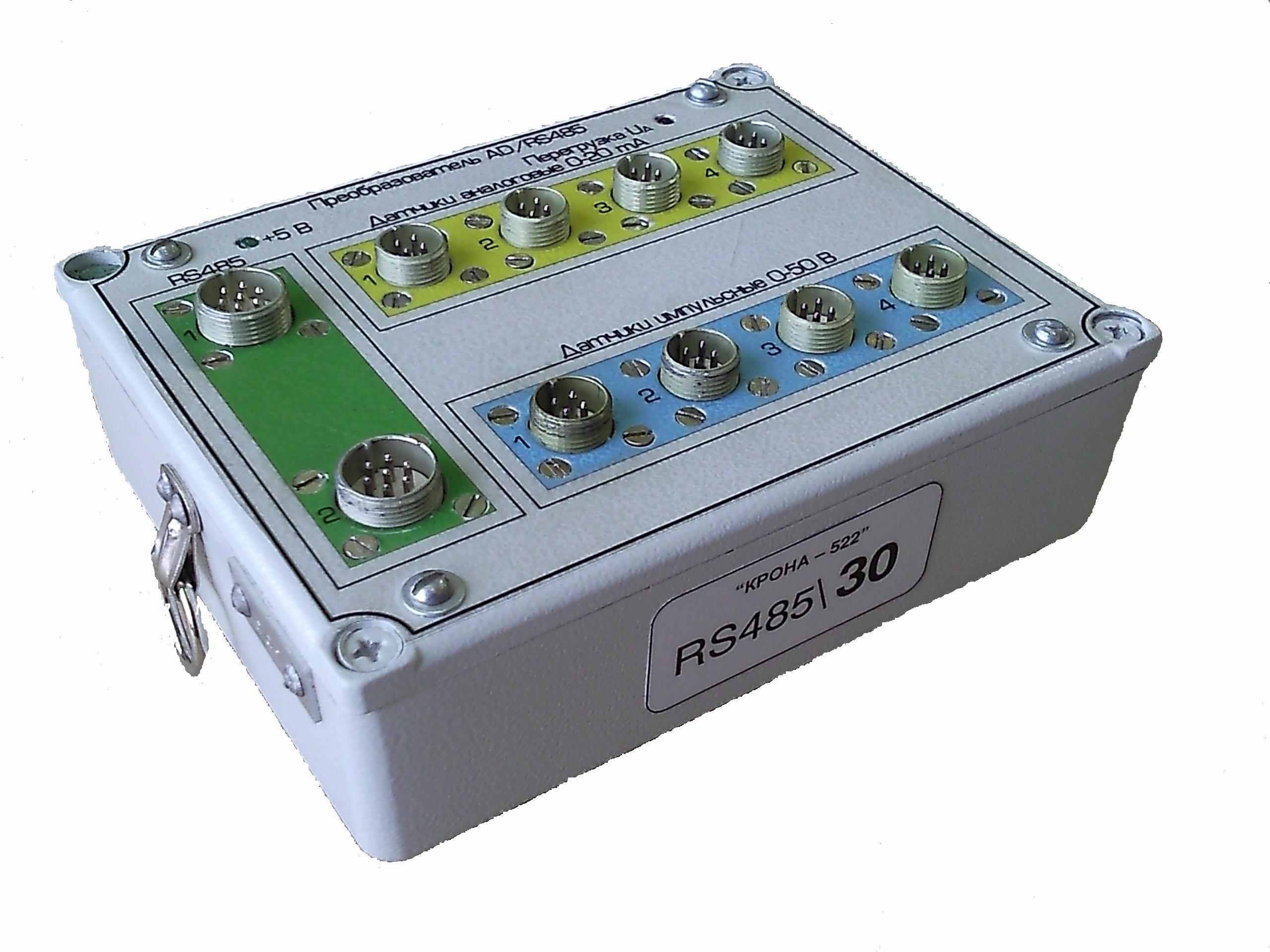

| Преобразователи AD/RS485. Для подключения тросиковых датчиков перемещения, датчиков давления, датчика оборотов, датчика нуля сети, адаптеров: ААС-20мА; АДС-50В; АСК. | |||
| 68 | 4 аналоговых входа 0-20 мА; 4 дискретных входа 0-50 В. | | |

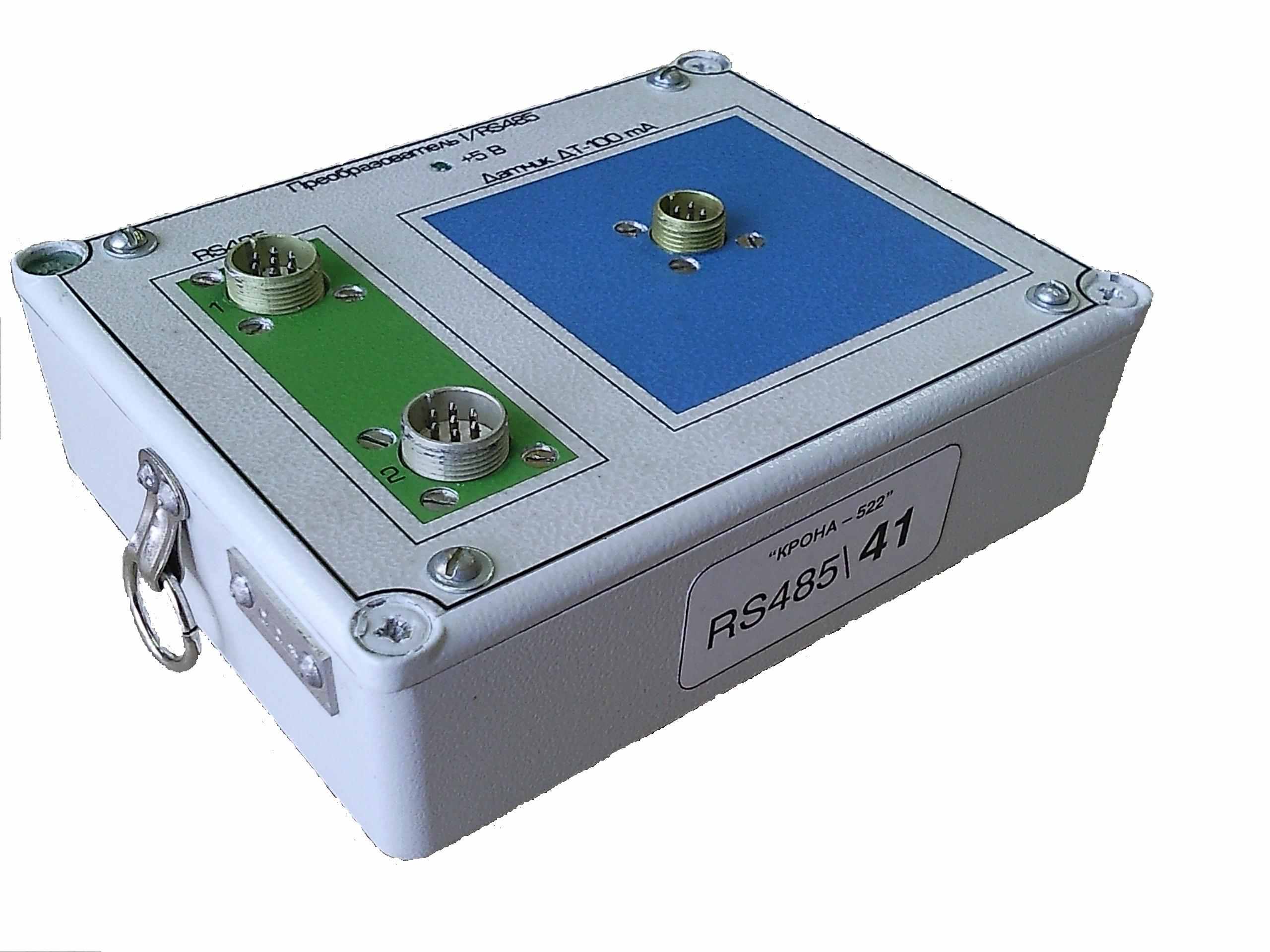

| Преобразователи I/RS485. Для подключения датчика тока, адаптера тока АТ-0,2А. | |||
| 69 | 1 гальванически-изолированный вход для подключения датчика тока или адаптера АТ-0,2А. | | |

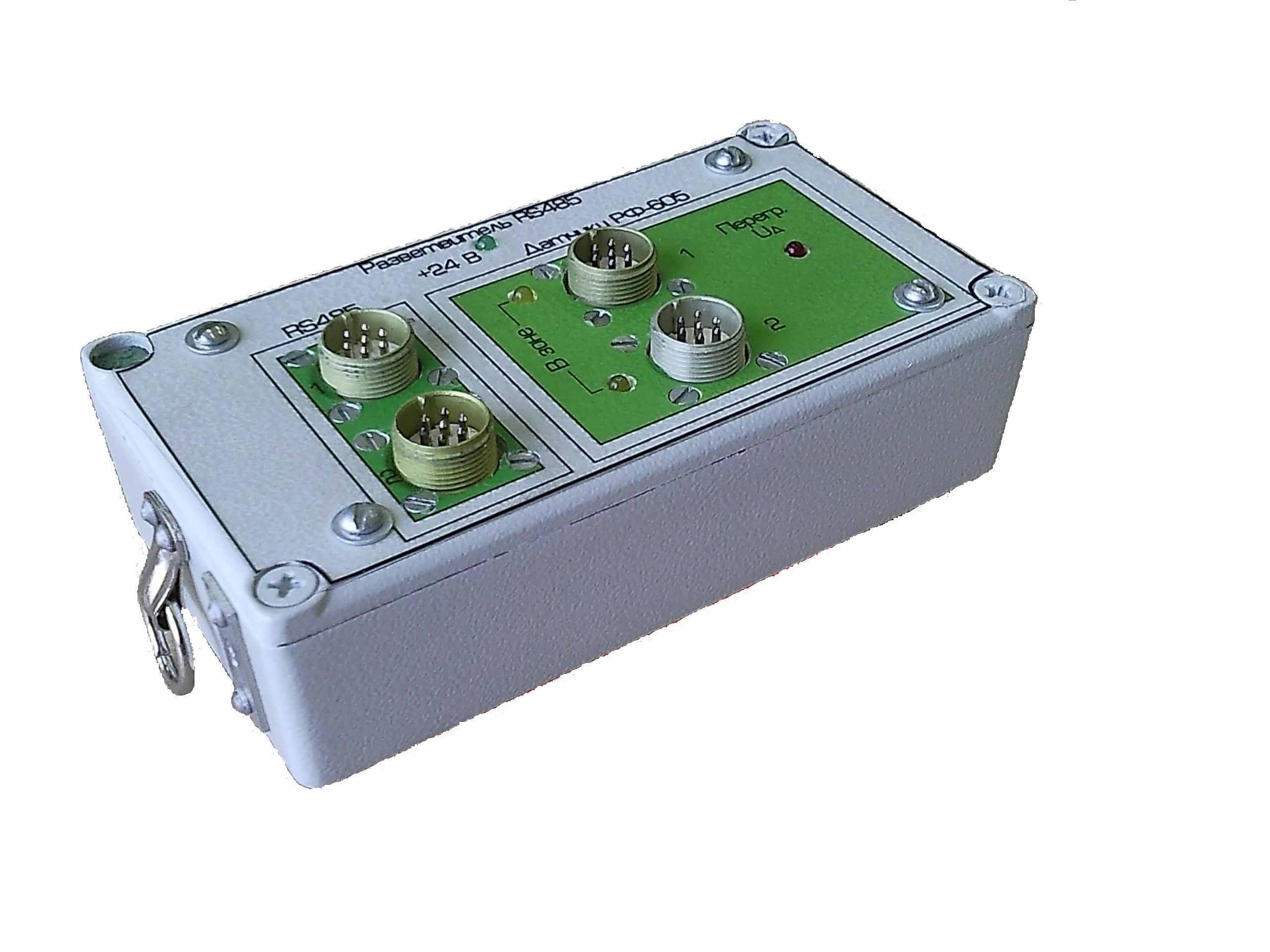

| Разветвители RS485. Для подключения лазерных и плунжерных датчиков перемещения. | |||
| 70 | 2 входа для подключения датчиков | | |
| Терминаторы. Для подключения к преобразователю или разветвителю, находящемуся в конце ветви сети RS485. | |||
| 71 | R = 120 . | | |
| Кабели для подключения лазерных и плунжерных датчиков перемещения | |||
| 72 | Длина кабеля 2 м | | |
| 73 | Длина кабеля 3 м | | |
| Кабели для подключения датчиков избыточного и абсолютного давления | |||
| 74 | Длина кабеля 2 м | | |
| 75 | Длина кабеля 3 м | | |
| Кабели для подключения адаптеров: АТ-0,2А; ААС-20мА; АДС-50В; АСК | |||
| 76 | Длина кабеля 2 м | | |
| 77 | Длина кабеля 3 м | | |
| Кабели RS485 для объединения в сеть RS485 преобразователей и разветвителей | |||
| 78 | Длина кабеля 1 м | | |
| 79 | Длина кабеля 2 м | | |
| 80 | Длина кабеля 5 м | | |
| 81 | Длина кабеля 10 м | | |
| 82 | Длина кабеля 15 м | | |
| 83 | Длина кабеля 20 м | | |
| 84 | Длина кабеля 25 м | | |
| 85 | Длина кабеля 30 м | | |
| 86 | Длина кабеля 35 м | | |
| 87 | Длина кабеля 50 м | | |
| 88 | Длина кабеля 70 м | | |
| Переходники для наращивания длины кабелей RS485 | |||
| 89 | Переходник RS485 | | |
| Оборудование, используемое при калибровке системы "Крона-522" | |||
| 90 | Блок коммутации | | |
| 91 | Кабель для калибровки датчика тока | | |
| Кабель Ethernet для подключения УСИ к ноутбуку | |||
| 92 | Длина кабеля 1 м | | |

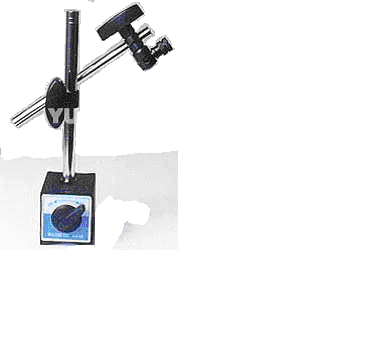

| Стойки магнитные для крепления датчиков на объекте | |||
| 93 | Усилие отрыва от поверхности – 60 кгс | | |
| Узлы для крепления датчиков на магнитных стойках | |||
| 94 | Узел для крепления лазерного датчика перемещений | | |
| 95 | Узел для крепления плунжерного датчика перемещений | | |
| 96 | Узел для крепления тросикового датчика перемещений | | |
| 97 | Узел для крепления оптического датчика оборотов | | |
| 98 | Узел для крепления концевого бесконтактного датчика | | |
| Крючки крепежные магнитные для крепления на объекте: преобразователей AD/RS485; I/RS485; разветвителей RS485; кабелей; тросика тросиковых датчиков | |||
| 99 | Усилие отрыва от поверхности – 9,5 кгс | | |
| ЗИП | |||
| 100 | Предохранители в цепи питания ~220 В УСИ | | |
| 101 | Вилка приборная РС4ТВ | | |
| 102 | Вилка приборная РС7ТВ | | |
| 103 | Розетка кабельная РС4ТВ с кожухом | | |
| 104 | Розетка кабельная РС7ТВ с кожухом | | |

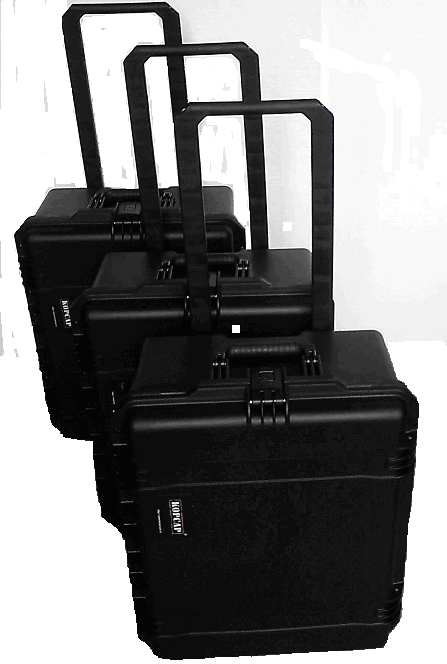

| Кейсы для переноски и хранения системы "Крона-522" | |||
| 105 | Габариты и количество кейсов определяются производителем системы "Крона-522" в зависимости от состава заказанной системы. | | |
При согласовании с Производителем возможно расширение системы "Крона-522" за счет включения в ее состав датчиков других типов, а также датчиков других физических величин, например: температуры, вибрации и. т. д. Также могут быть разработаны адаптеры для ввода сигналов в систему "Крона-522" под нужды Заказчика.
Датчики системы "Крона-522", размещаемые на турбине, передают информацию в узел сбора информации УСИ через сеть передачи данных, выполненную на основе последовательного интерфейса RS485. Для этого датчики, имеющие аналоговые и дискретные выходы, включаются в сеть передачи данных через преобразователи AD/RS485 и I/RS485, а датчики, имеющие выходы с интерфейсом RS485 – через разветвители RS485. Преобразователи и разветвители объединены в сеть кабелями RS485, которые предназначены как для передачи информации, так и для подачи напряжения питания на преобразователи, разветвители и датчики системы "Крона-522".
К преобразователям AD/RS485 также можно подключать адаптеры АТ-0,2А, АСК, ААС-20мА, АДС-50В для непосредственного ввода электрических аналоговых и дискретных сигналов из
САРиЗ турбины в систему "Крона-522".
Сеть передачи данных RS485 системы "Крона-522" имеет четыре ветви, каждая из которых подключается к своему разъему на устройстве сбора информации УСИ. Это позволяет пользователю построить сеть в наиболее удобной для него конфигурации. При этом необходимо учесть, что при установленной в сети скорости 460800 Бод/с, время, затрачиваемое на опрос каждого установленного в ветви:
- преобразователя AD/RS485, у которого ко всем 8-ми входам подключены датчики – 650 мкс;
- преобразователя I/RS485 – 310 мкс;
- лазерного или плунжерного датчика перемещений – 340 мкс.
Поэтому если, например, требуется опросить все датчики в системе "Крона-522" за время
10 мс, то есть установить цикл опроса равный 10 мс, то максимально – возможное число преобразователей AD/RS485, I/RS485, лазерных и плунжерных датчиков перемещения, включенных в одну ветвь сети должно быть таким, чтобы суммарное время опроса всех преобразователей и датчиков, включенных в эту ветвь, не превышало 10 мс. Это правило должно соблюдаться для каждой из четырех ветвей сети.
Длина кабелей RS485 должна выбираться исходя из местоположения датчиков на турбине, но при этом суммарная длина кабелей RS485 в каждой отдельной ветви не должна превышать 200 метров.
В конце каждой ветви для корректной работы сети должен быть установлен терминатор.

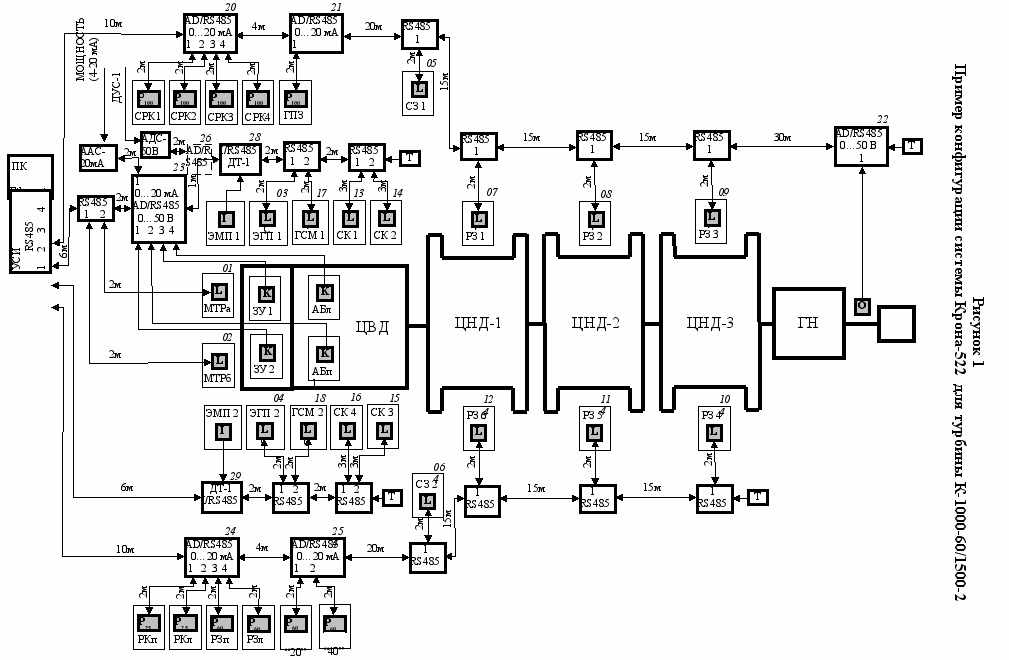

Пример конфигурации системы "Крона-522" приведен на рисунке 1.
Условные обозначения на примере конфигурации системы Крона-522 для турбины К-1000-60/1500-2.
Д
P100
P25
P60
атчики избыточного давления на 10; 6; 2,5 МПа.
05
Д
L
атчик лазерный с адресом 05 в сети RS485.
Д
I
атчик тока ДТ-1.
Д
O
атчик оборотов оптический.
Концевой бесконтактный датчик
K
RS485
1 2
Разветвитель RS485.
23
1 2 3 4
0…20 мА
AD/RS485
0…50 В
1 2 3 4
Преобразователь AD/RS485 с адресом 23 в сети RS485.
I/RS485
ДТ-1
28
Преобразователь I/RS485 с адресом 28 в сети RS485.
АДС-50В
ААС-20мА
Адаптеры ААС-20мА и АДС-50В.
T
Терминатор. 15м
Кабель соединительный, длиной 15 м.ЦВД – цилиндр высокого давления турбины.
ЦНД-1…ЦНД-3 – цилиндры низкого давления турбины 1..3.
ГН – генератор.
СРК1…СРК4 - давление в разгрузочной камере стопорного регулирующего клапана 1…4.
ГПЗ - давление пара за главной паровой задвижкой.
РКп - давление в линии управления регулирующего клапана правого.
РКл - давление в линии управления регулирующего клапана левого.
РЗп - давление в линии управления регулирующей заслонки правой.
РЗл - давление в линии управления регулирующей заслонки левой.
«20» - давление в силовой линии «20».
«40» - давление в силовой линии «40».
СЗ 1, СЗ 2 – перемещение стопорной заслонки 1, 2.
РЗ 1… РЗ 6 - перемещение регулирующей заслонки 1…6.
ЭГП 1, ЭГП 2 - перемещение электрогидравлического преобразователя 1, 2.
ГСМ 1, ГСМ 2 - перемещение главного сервомотора 1, 2.
СК 1… СК 4 - перемещение стопорного клапана 1…4.
ЭМП 1, ЭМП 2 – ток в обмотке управления ЭМП 1 и ЭМП 2.
МТРа, МТРб – срабатывание механизма токовой разгрузки а, б.
ЗУ 1, ЗУ 2 - срабатывание защитного устройства 1, 2.
АБп, АБл - срабатывание автомата безопасности правого, левого.
МОЩНОСТЬ – сигнал 4…20 мА (0…5 мА), несущий информацию о мощности турбины.
ДУС-1 – сигнал с выхода датчика угловой скорости ДУС-1 турбины (используется для ввода информации о скорости вращения турбины вместо оптического датчика оборотов).
Назначение и установка датчиков системы "Крона-522"

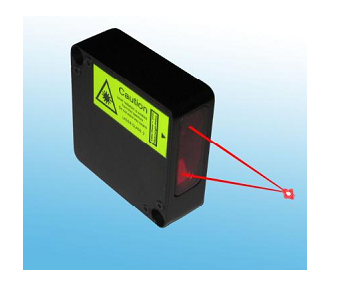

Датчики перемещения лазерные
Д
атчики предназначены для бесконтактного измерения перемещений узлов и механизмов.При установке датчиков необходимо использовать мишени, обеспечивающие высококонтрастное изображение пятна от лазерного луча датчика. Установка датчиков на объекте производится с помощью магнитных стоек. Крепление датчика на магнитную стойку – с помощью узла крепления на стойку. Установка мишеней – с помощью пластин с магнитами или наклеиванием мишени на поверхность, перемещения которой измеряются. При установке датчика и мишени необходимо между ними соблюсти начальное расстояние, которое должно быть равно базовому расстоянию датчика.
Датчики перемещения тросиковые
Д
атчики предназначены для измерения перемещений узлов и механизмов. Перемещения измеряются вытягиванием тросика из датчика.Установка датчиков на объекте производится с помощью магнитных стоек. Крепление датчика на магнитную стойку – с помощью узла крепления на стойку. Крепление конца тросика датчика – с помощью магнитного крючка, устанавливаемого на поверхность, перемещения которой измеряются.
Длина кабеля датчика – 3 м.
Датчики перемещения плунжерные
Д
атчики предназначены для измерения перемещений узлов и механизмов контактным способом с помощью подпружиненного штока датчика.Установка датчиков на объекте производится с помощью магнитных стоек. Крепление датчика на магнитную стойку – с помощью узла крепления на стойку.
Д

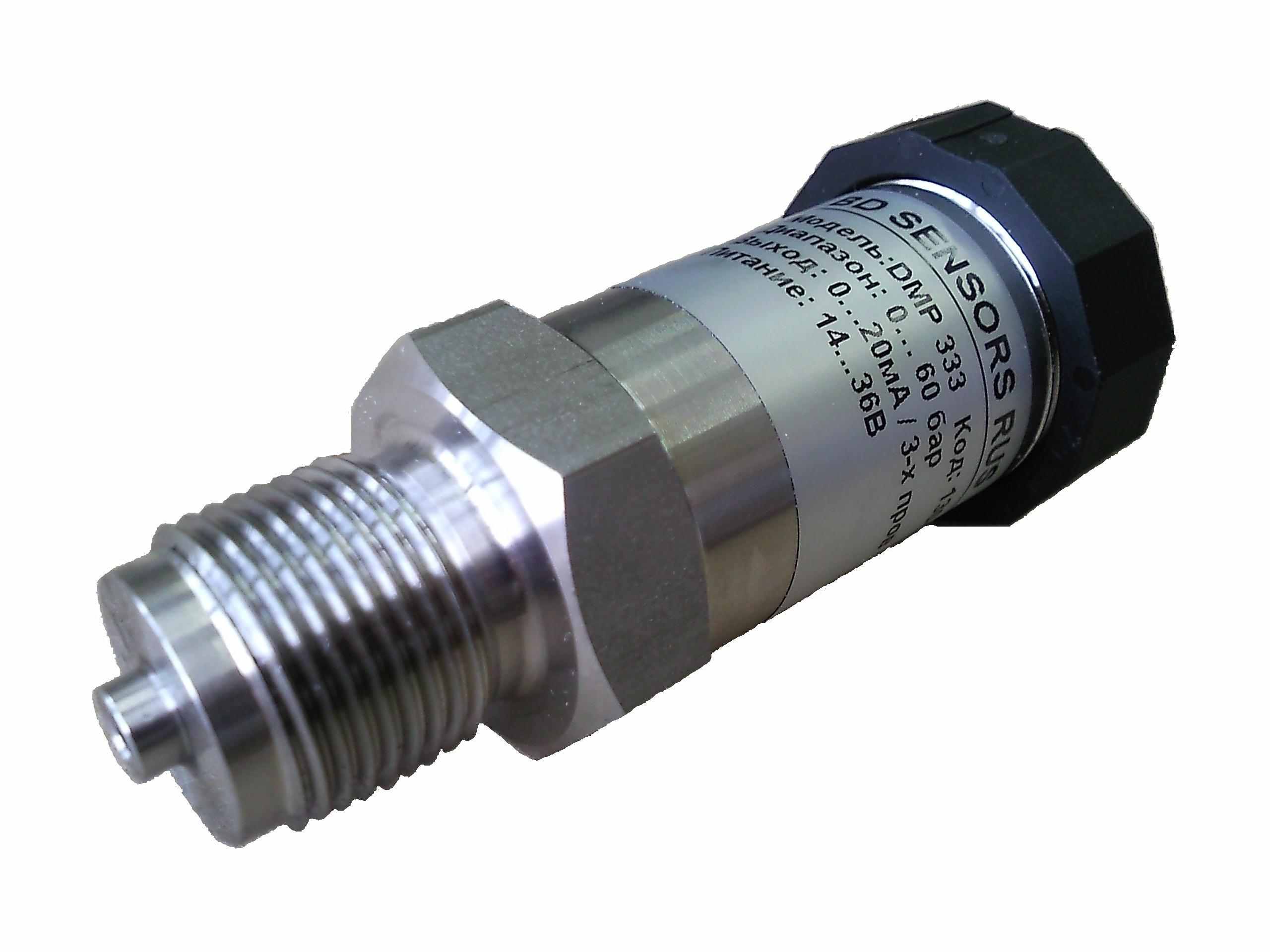

атчики избыточного и абсолютного давленияДатчики предназначены для измерения избыточного давления, разряжения, абсолютного давления в газообразных и жидких средах.
Крепление на объекте производится с помощью штуцера датчика с резьбой М20х1,5.
Датчики концевые бесконтактные
Д
атчики предназначены для фиксации моментов срабатывания механизмов и узлов. При приближении к рабочей поверхности датчика любой металлической поверхности на расстояние 6…8 мм датчик выдает в систему сигнал срабатывания.Крепление датчика производится с помощью двух гаек М18, навинчиваемых на корпус датчика.
Установка датчиков на объекте производится с помощью магнитных стоек. Крепление датчика на магнитную стойку – с помощью узла крепления на стойку.
Длина кабеля датчика – 3 м.
Датчики оборотов оптические
Д
атчики предназначены для измерения скорости вращения вала турбины, на который предварительно должна быть нанесена оптическая метка – полоса матовой термостойкой краски, контрастной с поверхностью вала.Крепление датчика производится с помощью двух гаек М10, навинчиваемых на корпус датчика.
Установка датчиков на объекте производится с помощью магнитных стоек. Крепление датчика на магнитную стойку – с помощью узла крепления на стойку.
Общая длина кабеля датчика – 4 м.

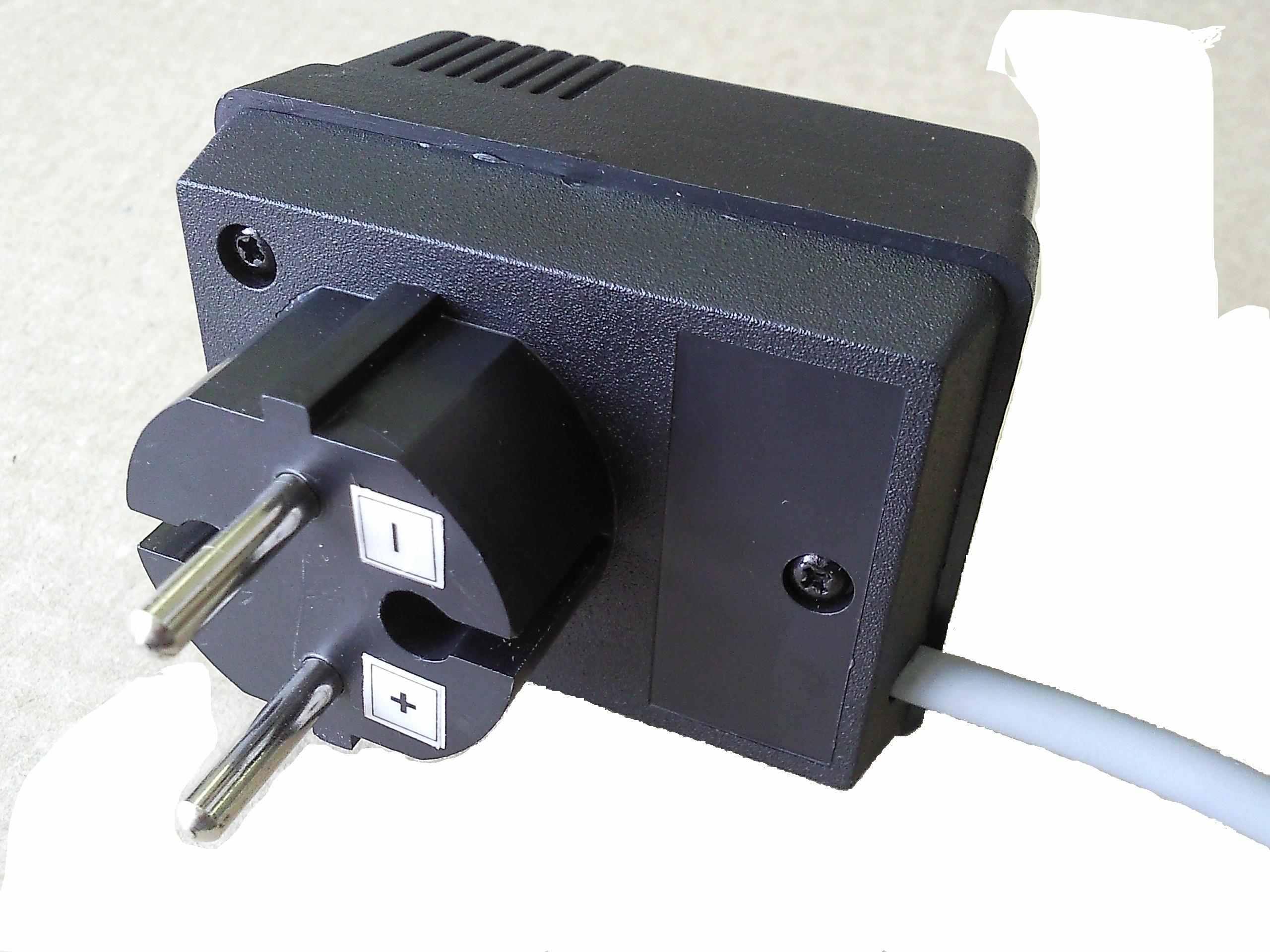

Датчики нуля сети
Датчики предназначены для фиксации моментов перехода напряжения переменного тока через нуль.
Д
атчик совместно с оптическим датчиком оборотов позволяет измерять угол запаздывания фазы выходного напряжения генератора турбины относительно положения вала этого генератора, возникающее при увеличении мощности, отдаваемой генератором в нагрузку (угол Θ).Установка датчиков на объекте производится путем подключения датчика к евророзетке, к которой подведено напряжение с выхода генератора турбины.
Длина кабеля датчика – 3 м.

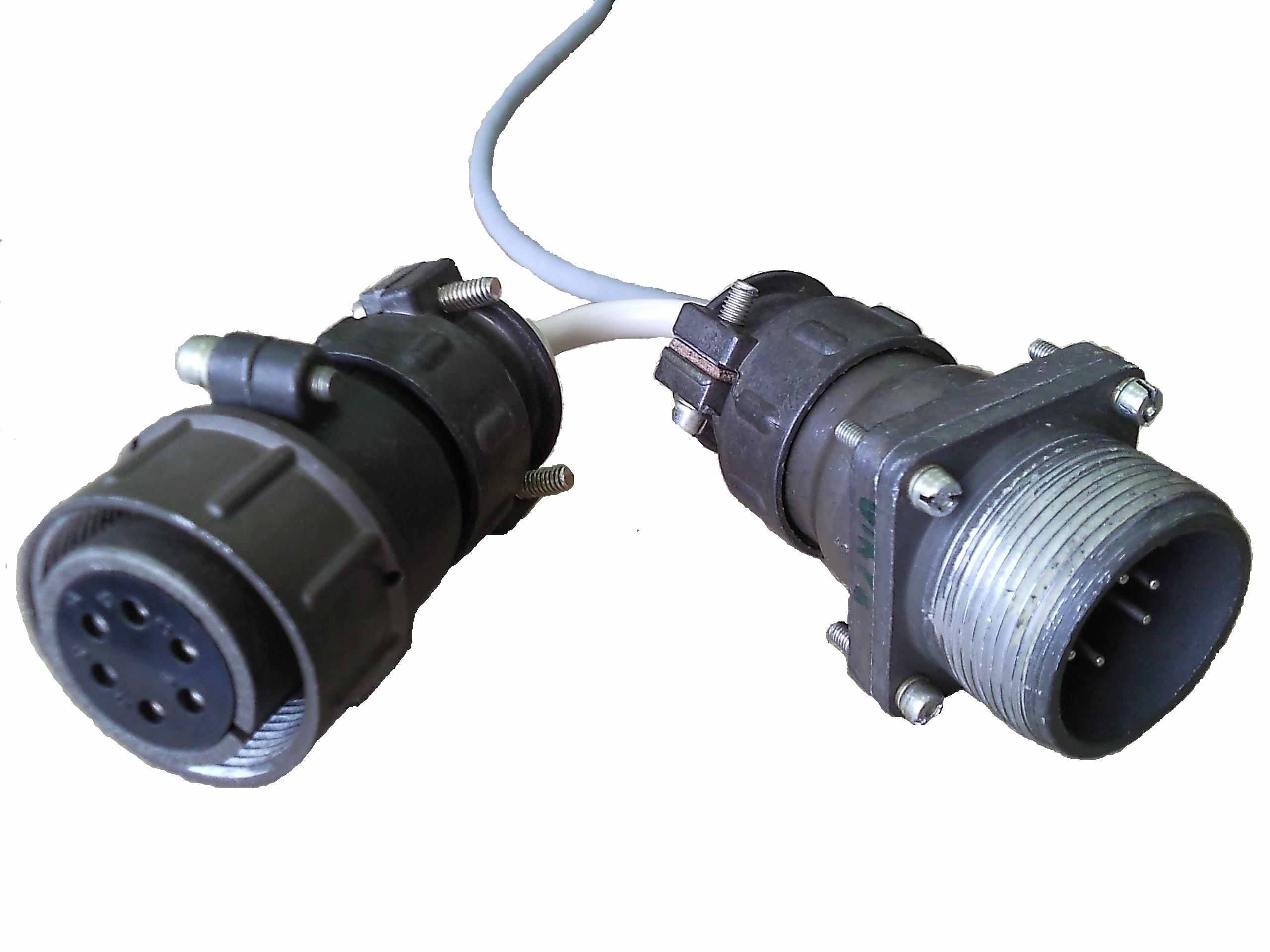

Датчики тока
Д
атчики предназначены для измерения тока управления в катушках электромеханических преобразователей ЭМП турбины.Установка датчиков на объекте производится отсоединением штатного разъема кабеля от ЭМП и включением в разрыв разъемов датчика тока.
Длина кабеля датчика – 2 м.

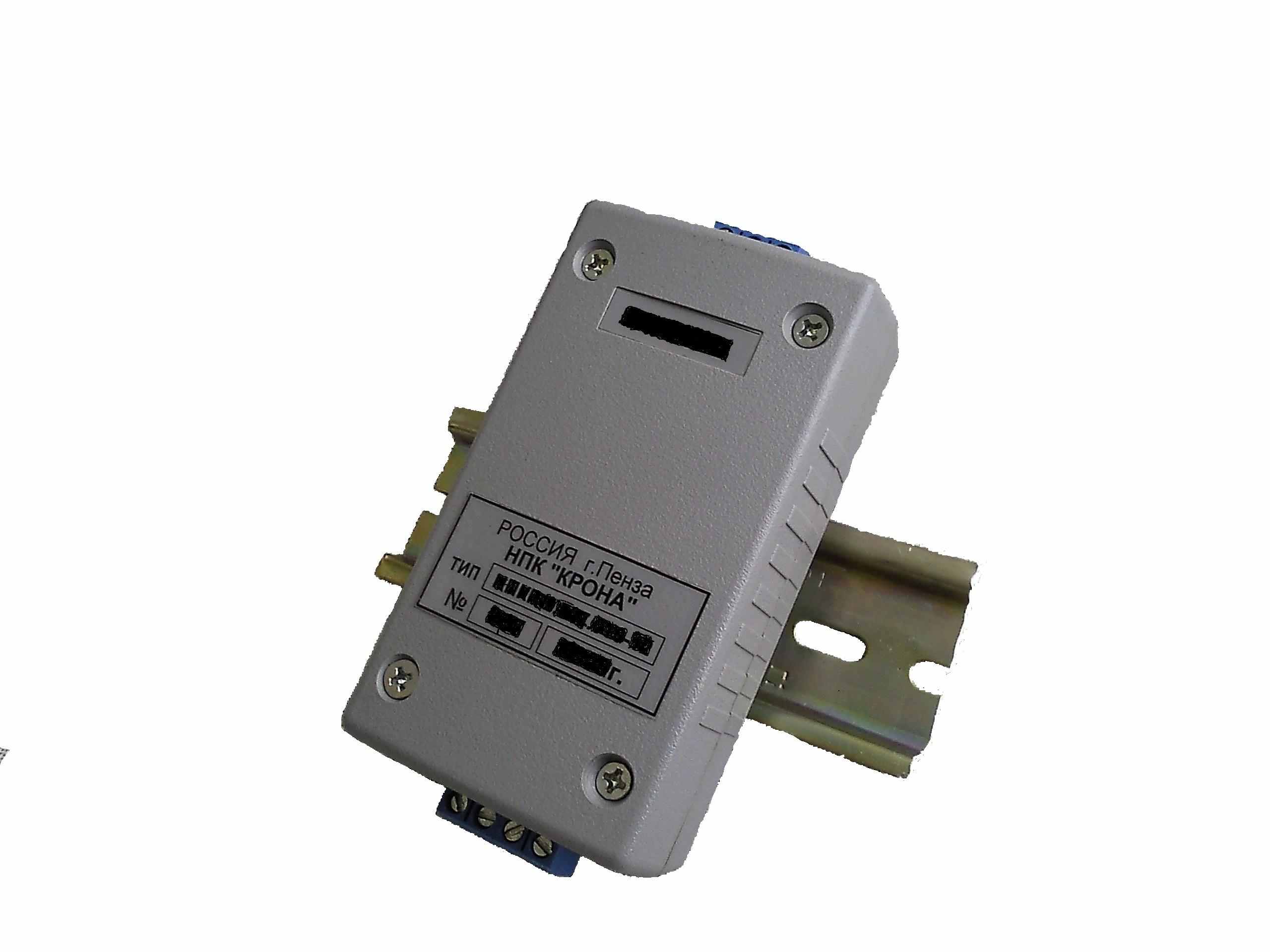

Адаптеры: тока АТ-0,2А; аналогового сигнала ААС-20мА; дискретного сигнала АДС-50В; сухого контакта АСК
Адаптеры предназначены для ввода электрических сигналов из САРиЗ турбины в систему «Крона-522».
Установка адаптеров на объекте производится креплением на DIN – рейку.
Кейсы для переноски и хранения системы "Крона-522"
К
ейсы изготовлены из ударопрочной пластмассы. Для облегчения перемещения кейсы оборудованы ручками для переноски, а также колесиками и дополнительными выдвижными ручками для перевозки кейсов. Исполнение кейсов – пылевлагонепроницаемое.Преобразователи и разветвители, входящие в состав «Кроны-522»
Преобразователи AD/RS485
П
реобразователи предназначены для преобра-зования и передачи аналоговых и дискретных сигналов с выходов датчиков и адаптеров в сеть RS485.На объекте закрепляются с помощью магнитных крючков.
Преобразователи I/RS485
П
реобразователи предназначены для преобра-зования и передачи сигналов с выхода датчика тока ДТ-1 или адаптера тока АТ-0,2А в сеть RS485.На объекте закрепляются с помощью магнитных крючков.
Разветвители RS485
Р
азветвители предназначены для подключения датчиков перемещения РФ605, РФ256 к сети RS485.На объекте закрепляются с помощью магнитных крючков.
Стойки магнитные
С
тойки предназначены для установки датчиков на объекте.По вопросу приобретения системы "Крона-522" обращаться:
Телефон: (8412) 34-88-13;
Факс: (8412) 34-77-35;
E-mail: krona@npk-krona.ru
