Р

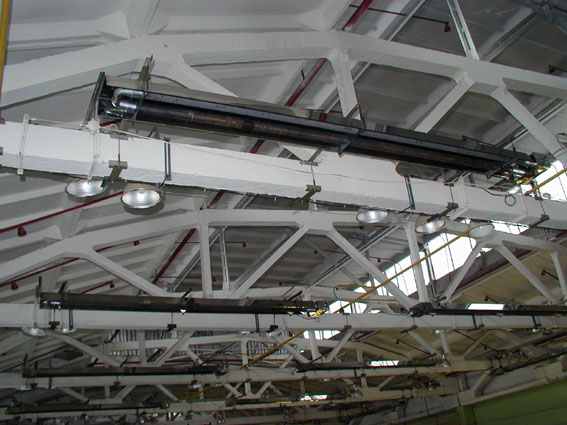

Пример установки ГСЛО
азвитые страны в течение последних двух десятков лет успешно применяют малоизвестные пока в России системы отопления, так называемые газовые системы лучистого отопления (ГСЛО).

Основным элементом ГСЛО являются инфракрасные газовые нагреватели ИКНГ, устанавливаемые в верхней части помещения. Обогрев осуществляется по принципу солнца тепловыми лучами, которые отдают тепло поверхностям, таким, как пол, стены, люди и оборудование. В свою очередь, поверхности отдают тепло воздуху в зоне обитания больше, чем обычные отопительные системы, у которых основная часть тепла бесполезно скапливается под крышей.

Преимущества ГСЛО:

снижает затраты на отопление, эксплуатационные расходы и потери энергии;

не требует теплотрасс, трубопроводов, радиаторов отопления, нет проблем размораживания;

работает в автоматическом режиме под управлением компьютеризованной системы управления,

обеспечивает возможность зонального обогрева площадей по заданным температурным режимам (рабочий, дежурный, выходных и праздничных дней);

быстро прогревается и поддерживает оптимальную температуру в зоне пребывания людей

Описание газовых систем лучистого обогрева

И
Технические характеристики нагревателей




ИКНГ-22

Е-352

ИКНГ-40

ИКНГ-50

Тепловая мощность, кВт

22

35

40

50

Электропитание, В/ Гц

220/50

230/50

220/50

220/50

Электрическая мощность, Вт

80

100

80

80

Расход газа:












  • природный газ, м³/час

2,7

3,36

5,00

6,00
  • пропан–бутан, кг/час

1,67

2,44

3,00

3,80

Масса нагревателя, кг

150

161

210

210

Габаритные размеры:













длина, мм

6750

5838

10000

10000

ширина, мм

610

560

610

610

высота, мм

250

258

250

250



сточником энергии является, газ. Нагреватель представляет собой трубчатый замкнутый протяженный V-образный модуль, один конец которого соединен с устройствами для образования топливовоздушной смеси, подачи ее в трубу, воспламенения и поддержания горения, через другой – производится отсос продуктов сгорания. Сверху над трубчатым модулем установлен рефлектор с высокой отражательной способностью для направления лучевого потока на объект.

Общая экономия затрат тепла на обогрев может достигать 70% по сравнению с традиционной системой отопления. При существующем уровне цен в денежном выражении это составляет 5–10 раз.

Назначение

Газовые системы лучистого обогрева предназначены для обогрева производственных, складских помещений, гаражей, сельскохозяйственных зданий, теплиц, оранжерей, спортивных залов и т.п. (с категориями помещений по пожаровзрывоопасности Г, Д, В4 , В3 и В2).

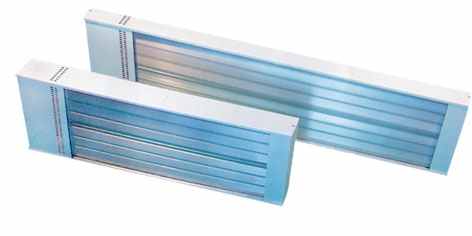

ОИ-0,8 и ОИ-1,2



Инфракрасный обогреватель

Обогреватель состоит из прямоугольного металлического корпуса с элементами крепления и обращенной к полу теплоизлучающей пластины, в которую вмонтирован ТЭН. Большая часть энергии (около 90%) преобразуется в поток тепловых лучей, расходящийся от пластины к полу и находящимся на нем предметам и людям, и лишь 10% энергии расходуется на прямой нагрев воздуха, соприкасающегося с пластиной.

В первую очередь нагреваются предметы и стены внутри помещения, а также люди и животные, находящиеся в нем.

Поверхность теплоотдачи от пола и предметов, нагретых обогревателем, в жилых помещениях в среднем в 10 раз превышает поверхность теплоотдачи традиционных отопительных приборов. Поэтому объем воздуха в зоне пребывания людей прогревается быстрее, чем в состоянии это сделать конвективные системы отопления.

Инфракрасный обогреватель применяется в различных типах помещений, например: офисах, торговых залах, дошкольных и учебных учреждениях, конференц-залах, складских помещениях, спортивных залах, промышленных зданиях и т. п.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

ОИ-0,8

ОИ-1,2

ОИ-2

ОИ-3

ОИ-4

Мощность, кВт

0,8

1,2

2,0

3,0

4,0

Напряжение сети

220 В

220 В

220 В

380 В

380 В

Габаритные размеры, мм
















- длинна

825

1135

1750

1755

1755

- ширина

280

280

280

410

410

- высота

68

68

68

70

70

Масса, кг

7,5

11,2

14

23

23

Также выпускаются обогреватели двухпанельные, имеющие индикацию включенного состояния и устройство защиты.

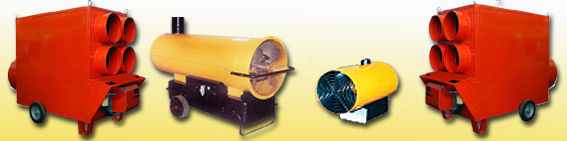

Жидкотопливные и газовые тепловые агрегаты


Если требуется быстрый и эффективный нагрев помещения, то тепловые агрегаты данного типа необходимы. Помещение быстро прогревается и поддерживается нужная температура. Данные тепловые агрегаты широко используются во многих странах мира. Мы предлагаем Вам аналог, который по всем параметрам не уступает импортным, а цена значительно ниже.


Жидкотопливные воздухонагреватели с отводом продуктов сгорания ТАЖ-70 , ТАЖ-110 и ТАЖ-160

Назначение:

Передвижные, легко перемещаемые. Оборудованы герметичным теплообменником и патрубком для отвода продуктов сгорания. Работают на дизельном топливе и керосине.

П
отвод продуктов сгорания



принцип работы ТАЖ-70

с отводом продуктов сгорания
рименяются
для обогрева производственных и промышленных зданий любого назначения, общественных и складских помещений, строительных

объектов, спортивных, торговых, выставочных залов, сооружений агропромышленного комплекса, теплиц, ангаров, офисов.

Газовые воздухонагреватели с отводом продуктов сгоранияТАГ-100

и прямого действия ТАГ-50

Назначение:

Легко перемещаемые. Работают как на пропан/бутан газе, так и на природном газе.

Применяются для обогрева производственных и складских помещений,

строительных объектов, ангаров, хранилищ, сооружений агропромышленного комплекса, теплиц.

Преимущества жидкотопливных и газовых нагревателей:

-чистый теплый воздух и высокая эффективность работы, удобны в эксплуатации и ремонте, дают безотходное сгорание топлива (воздухонагреватели прямого действия), позволяют плавно устанавливать желаемую температуру (при наличии термостата), могут оснащаться гнездовыми термостатами с кабелем для автоматической регулировки.

Техническая характеристика воздухонагревателей:

Наименование параметров

Модели

ТАГ50

ТАЖ 70

ТАЖ 110

ТАГ-100

ТАЖ160

Теплопроизводительность, тыс.ккал/час

50

70

110

95

160

Производительность по воздуху, м3/час

2500

3300

8500

8500

12500

Расход топлива, кг/час

3-5,4

6,8

11

11м3/час

16,6

Габариты ДхШхВ, см

67х37,5х53,5

155х68х119

173х84х128

195х84х128

209х100х168

Вес, кг

20

125

250

250

320



В

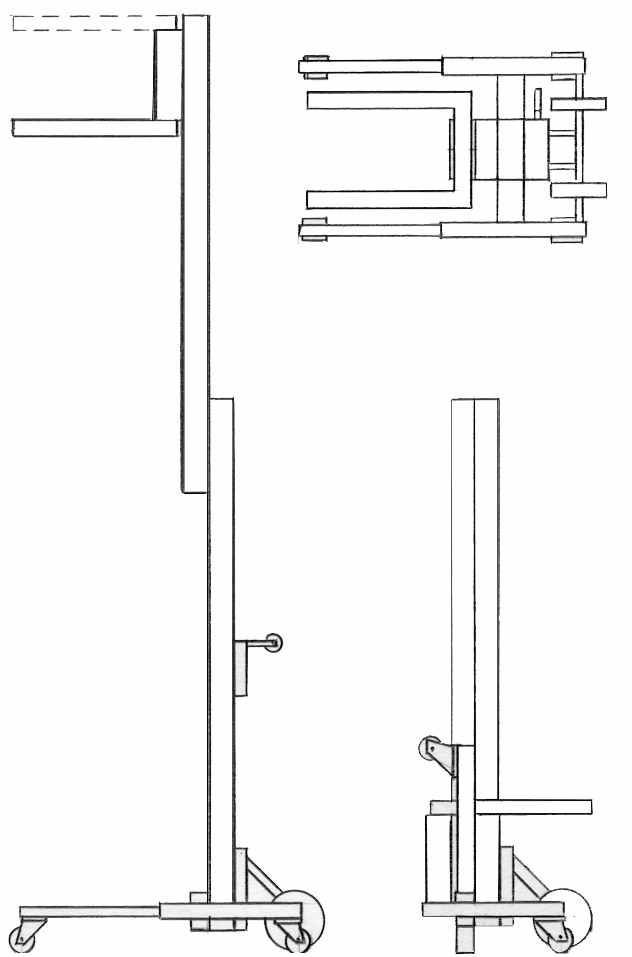

схема ПГ-4

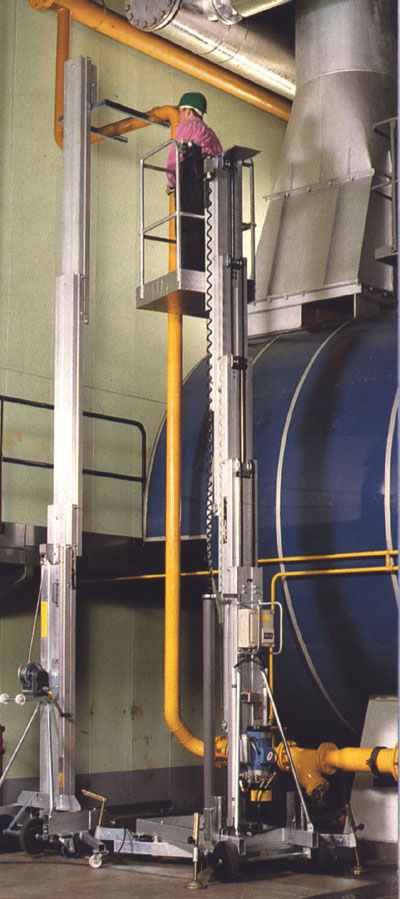

ПГ-6 и ПП-10,5 в работе
ышка телескопическая типа ПГ


Предназначены для выполнения грузоподъемных работ при ремонте помещений, монтаже различных инженерных коммуникаций, электроосветительных приборов на высоте. Подъем груза осуществляется оператором при помощи лебедки (ПГ-2, ПГ-4, ПГ-6, ПГ-8).

ПРЕИМУЩЕСТВА:

компактность за счет телескопического принципа конструкции подъемного механизма, транспортабельность, легкость перемещения, легкость в управлении, управляется одним оператором, оснащается механической лебедкой

ПЕРСОНАЛЬНЫЙ ПОДЪЕМНИК


Предназначен для подъема людей и груза при монтаже инженерных систем или ремонте помещений. Конструктивная особенность телескопический принцип грузоподъемного механизма и наличие гидравлического привода подъема.

ПРЕИМУЩЕСТВА:

легкость управления человеком, находящимся в подъемной люльке, компактность, транспортабельность


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:




ПП-10,5

ПГ-2

ПГ-4

ПГ-6

ПГ-8

Грузоподъемность, кг

135

240

240

200

200

Высота подъема, м

10,5

1,84

3,54

5,35

7,10

Электропитание Напряжение, В

220

-

-

-

-

Максимальная потребляемая мощность, кВт

2,0

-

-

-

-

Усилие на рукояти лебедки, не более кг

-

16

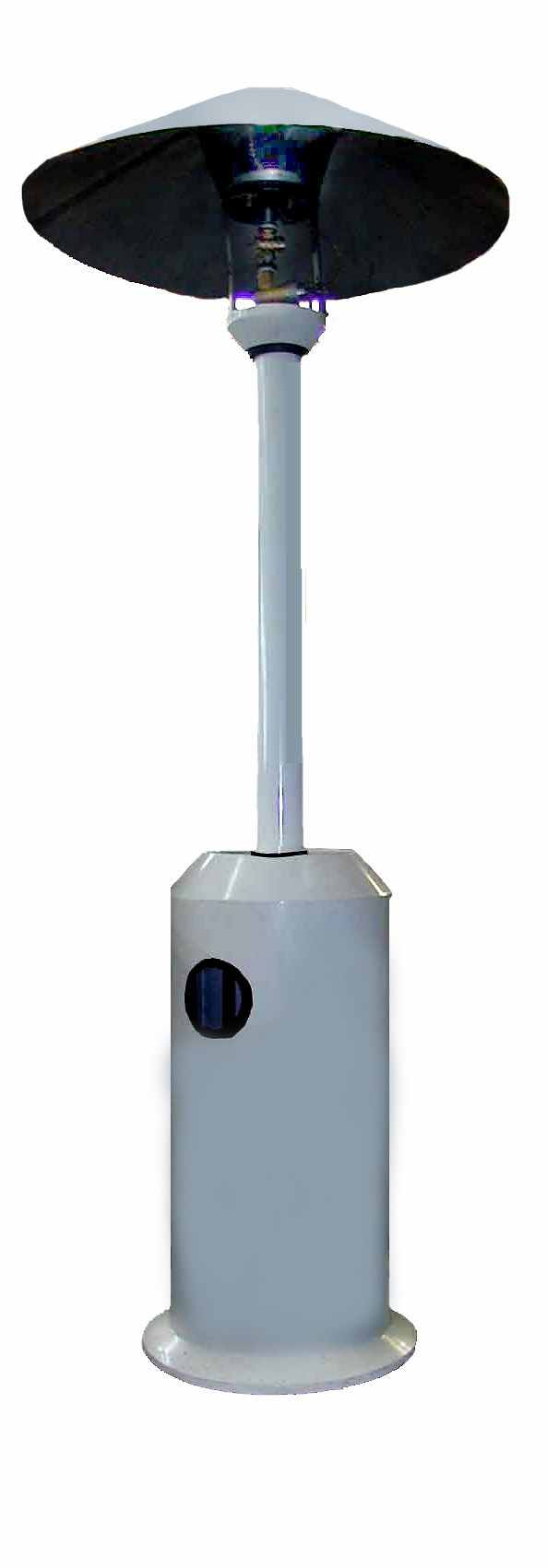

Т



еррасный нагреватель «Тибет»



Нагреватель позволяет продлить время и сезон работы летних ресторанов и кафе и т.п., повысить их наполняемость за счет создания комфортных условий при неблагоприятных погодных условиях. Может быть установлен на верандах, террасах и т.п. санаториев, дач, коттеджей и т.д.


Назначение Инфракрасный газовый террасный нагреватель «Тибет» предназначен для лучистого обогрева людей и создания комфортных условий при отдыхе и развлечениях на открытом воздухе.

Область применения

Рестораны, бары, кафе, торговые точки, оказывающие услуги на открытом воздухе, санатории, профилактории, дома отдыха, коттеджи, дачи, парковые участки и т.д.


Технические характеристики нагревателя Тибет

Тепловая мощность, кВт

5,0

Диаметр отражателя, мм

830

Высота, мм

в рабочем состоянии

при хранении


2300

1600

Вес без баллона, кг, не более

50

Обогреваемая площадь, кв.м.

20-25

Тип газа


Газ в баллонах 27 или 5 литров

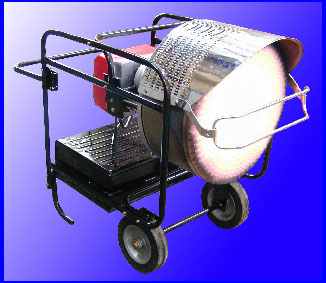

Ж

идкотопливный инфракрасный обогреватель ТАЖ-30И


Назначение.

Передвижной, легко перемещаемый. Работает на дизельном топливе и керосине. Применяется для обогрева производственных помещений, складов, ангаров, строительных объектов, теплиц, животноводческих комплексов, рабочих мест находящихся на открытом воздухе.

Преимущества:

надежен в работе, прост в обслуживании;

регулировка горелки для полного сгорания топлива;

не создает воздушных потоков и сквозняков;

высокая эффективность работы.


Технические характеристики

Наименование
Величина параметра

Теплопроизводительность, тыс.ккал/час

30

Расход топлива, кг/час

2.5-3.8

Вместимость бака, л

40

Напряжение/частота, В/Гц

220/50

Габариты ДхШхВ, мм

960х670х1005

Вес, кг

72

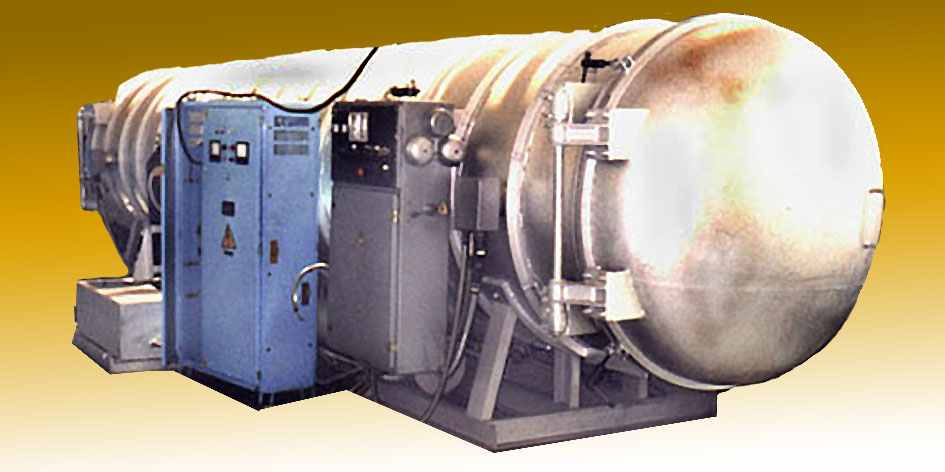

К

АМЕРА ВАКУУМНАЯ СУШИЛЬНАЯ КВС


Предназначена:

Для ускоренной качественной сушки хвойных и лиственных

пиломатериалов в вакууме с электрическим нагревом и с автоматическим контролем в заданном режиме. Нагрев производится специальными гибкими нагревательными элементами низкого напряжения.

Камера состоит из сварной ёмкости, рельс для загрузки древесины в камеру, двух тележек, вакуумной установки, специальных гибких нагревательных элементов, шкафа управления с выпрямителем.

Процесс сушки:

в камере предусмотрены два режима сушки пиломатериалов для различных пород древесины:

1 вариант: разогрев пиломатериала производится с одновременной откачкой воздуха из камеры (для хвойных пород)

2 вариант: разогрев пиломатериалов производится в атмосфере до заданного значения, а затем включается откачка воздуха из камеры (для твердолиственных пород и толстого влажного сортамента хвойных пород)

Качество древесины после термообработки в камере вакуумной сушильной КВС определяется низкой конечной влажностью материала и отсутствием трещин и разрывов.


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА КВС:

КВС-4

КВС

Размеры штабеля, мм

4400/1000/1000

6000/1000/1000

Полезный объем загрузки пиломатериалов, куб. м

3,8

5

Температура нагрева древесины, ° С

40…90

40…90

Конечная влажность, %

6…8

6…8

Время сушки (от толщины, влажности и породы древесины), ч

4…240

4…240

Масса камеры с подъездными путями и тележками, не более кг

3700

5770

Удельный расход эл. энергии (в зависимости от времени сушки), кВт/ч/м3

80…200

80…200

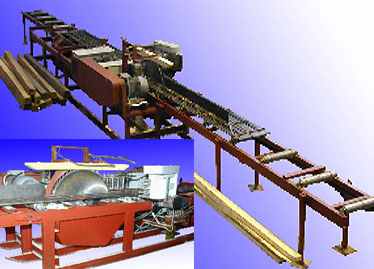

КРУГЛОПИЛЬНЫЙ СТАНОК СК-1000


П

редназначен
для продольной распиловки бревен на доски и брусья, управляется одним оператором.

Преимущества:

- индивидуальная распиловка,

- распиловка в соответствии с требованиями заказчика,

- отсутствие необходимости в сортировке бревен,

- высокий выход (до 60%),

- высокая производительность, высокая точность измерения,

- гладкие и ровные поверхности распила,

- быстрая окупаемость капиталовложений,

- низкая потребность в запасных частях и техобслуживании,

- надежность во всех условиях.

Область применения:


- участки деревопереработки при отдельных лесозаготовительных хозяйствах;

- участки деревопереработки при крупных деревоперерабатывающих производствах;

- производство специальных видов материалов;

- деревоперерабатывающие цеха (производства) при сельскохозяйственных предприятиях.

Станок предназначен для эксплуатации как в закрытых помещениях, так и под навесом при температуре окружающей среды от минус 400 до +400С и относительной влажности воздуха до 80%.


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА СК-1000:

Наибольший диаметр распиливаемого бревна, не более мм

500

Диаметр пильного диска, мм

1000

Наибольшая высота пропила, мм

380

Масса, кг

3500

Рекомендуемая мощность электродвигателя, кВт

30

Длина распиливаемого материала, мм




Наибольшая, не менее

6800

Наименьшая, не более

2700
АкваТор ДКП – 500

НАЗНАЧЕНИЕ

Фильтр коллективного пользования предназначен для очистки питьевой водопроводной воды на предприятиях общественного питания, в учреждениях здравоохранения, в детских учреждениях, на промышленных предприятиях, в воинских частях и т.д. «АкваТор» значительно снижает содержание в питьевой воде остаточного хлора, солей тяжелых металлов, очищает воду от нефтепродуктов, фенолов, пестицидов, диоксинов и других органических загрязнителей, а также устраняет посторонние запахи, улучшает вкусовые качества, параметры мутности и цветности воды.




ПРИНЦИП ДЕЙСТВИЯ:

Вода в «Аква Торе» проходит трёхступенчатую очистку.


1-ая ступень - Механическая очистка. Задерживаются

взвешенные частицы, ресурс сменного элемента 20 м3.

2-ая ступень - Химическая очистка. Адсорбционный фильтр с

активированным углём, поглощает вредные

химические соединения, ресурс сменного элемента 500 м3.

3-я ступень - Обеззараживание воды в блоке УФО.

ЭФФЕКТИВНОСТЬ

В адсорбционном фильтре находится импрегнированный серебром уголь марки БАУ–МФ. Это позволяет предотвратить размножение в воде вредных бактерий.

По барьерной функции “АкваТор” обеспечивает следующую эффективность очистки в отношении исходной водопроводной воды :

Нитраты – 80% Запах – 100%

Цинк – 70% Цветность – 50%

Свинец – 80% Мутность – 95%

Железо – 60% Связанный хлор – 90%

Фенол – 70% Остаточный хлор – 90%


Напряжение

220В, 50 Гц

Потребляемая мощность

50Вт

Бактерицидная обработка

Лампа УФО

Масса установки

100кг

Габариты

1000 х 450 х 1300 мм

Производительность

500л/час

Температура воды

от 5 до 30°С

Режим работы

продолжительный

Давление воды на входе в установку

2-6 кгс/см2
Ориентировочный ресурс химического фильтра

500 м3



Надеемся на плодотворное сотрудничество!

(3512) 70-20-38 т/ф.65-90-24 e-mail:teplogen74@mail.ru
