Три основных объекта, анализируемых в ЭМС, а именно – источник помех, рецептор помех и механизм связи, позволяют разделить материал на три основных части, которые рассматриваются с различных точек зрения.
Понимание физики процессов в объектах (возникновение, распространение и воздействие помех) является базой для всех других уровней подхода к проблеме. Только овладение этими знаниями позволяет разрабатывать рекомендации по ЭМС и прогнозировать результат их применения, дает понимание смысла тех или иных требований, позволяет избежать ошибок при проведении экспериментальных работ. Уровень практики обеспечения ЭМС (подавление помех, выбор и прокладка кабелей, размещение оборудования, защита от помех) дает набор методов и средств решения проблемы. Знание подхода к стандартизации в области ЭМС и содержания основных нормативных документов оказывает значительную помощь при разработке требований по ЭМС для конкретного заказа, требований к приобретаемому оборудованию. К стандартизации тесно примыкают знания и умения по испытанию ТС на соответствие требований стандартов. Методы и средства измерения эмиссии помех, испытаний на помехоустойчивость, методики проверки выполнения требований по ЭМС крайне важны при проведении работ по обеспечению ЭМС. В большинстве случаев только экспериментальная проверка может подтвердить электромагнитную совместимость ТС и систем на судне.
В шестой главе описываются техническое и методическое обеспечение испытаний, средства имитации ИП, особенности измерения параметров ИП, созданная испытательная лаборатория технических средств по электромагнитной совместимости и обобщается многолетний опыт проведения испытаний оборудования на устойчивость к помехам.
При проведении испытаний на устойчивость к помехам необходимы испытательные генераторы, имитирующие помехи с параметрами, близкими к реальным.
Первым в СССР производителем имитаторов ИП для испытаний цифровой вычислительной техники на помехоустойчивость был СКБ вычислительных машин, г. Вильнюс. За рубежом аналогичные разработки выполнены фирмами Noise Laboratory (Япония) и Schaffner (Швейцария). Вопрос был мало изучен, и прорабатывались различные варианты. Первыми международными базовыми стандартами на устойчивость к импульсным помехам явились МЭК 801-4, МЭК 801-5. В СССР были внедрены стандарты предприятий и руководящие документы, требующие испытаний устройств числового программного управления на устойчивость к ИП. Аналогичные требования готовились для испытания судового оборудования. Разработанный автором «имитатор импульсных помех с длительностью импульсов до 100 мкс» изготовлен на ЛНПО «Электромаш», г. Ленинград в начале 1980-х годов мелкой серией и начал использоваться для проведения испытаний числового программного управления (ЧПУ). По разработанной документации были изготовлены такие же имитаторы в ЦНИИ «Морфизприбор», г. Ленинград, для испытаний судового оборудования, а также на ряде других предприятий. В конце 1980-х годов под руководством автора разработаны имитаторы ИП, соответствующие МЭК 801-4, МЭК 801-5 (позднее ГОСТ 29156-91 и ГОСТ 50008-92), и начато единичное производство имитаторов. С 1992 года имитаторы импульсных помех ИИП-2000, ИИП-4000, имитаторы пачек помех ИПП-2000, ИПП-4000 постоянно выпускаются ООО «ЭЛЕМКОМ». К настоящему времени выпущены и используются в испытательных лабораториях различных предприятий России, Украины, Белоруссии, Казахстана, Финляндии более 200 приборов этих типов. ООО «ЭЛЕМКОМ» является вторым в СССР и первым в России производителем комплекта имитаторов помех, необходимого для проведения испытаний на помехоустойчивость в соответствии с современными Российскими и международными стандартами. Имитаторы выполнены на отечественной элементной базе по оригинальным на момент разработки схемам и аттестуются ФГУ "Тест-С.-Петербург" как испытательное оборудование. Основные подходы к разработке имитаторов помех, схемные решения приведены в данной главе. Технические характеристики некоторых разработанных приборов представлены в табл. 2.
Таблица 2
Основные технические характеристики имитаторов ИП
производства ООО «ЭЛЕМКОМ»
| Внешний вид имитатора | Характеристики |

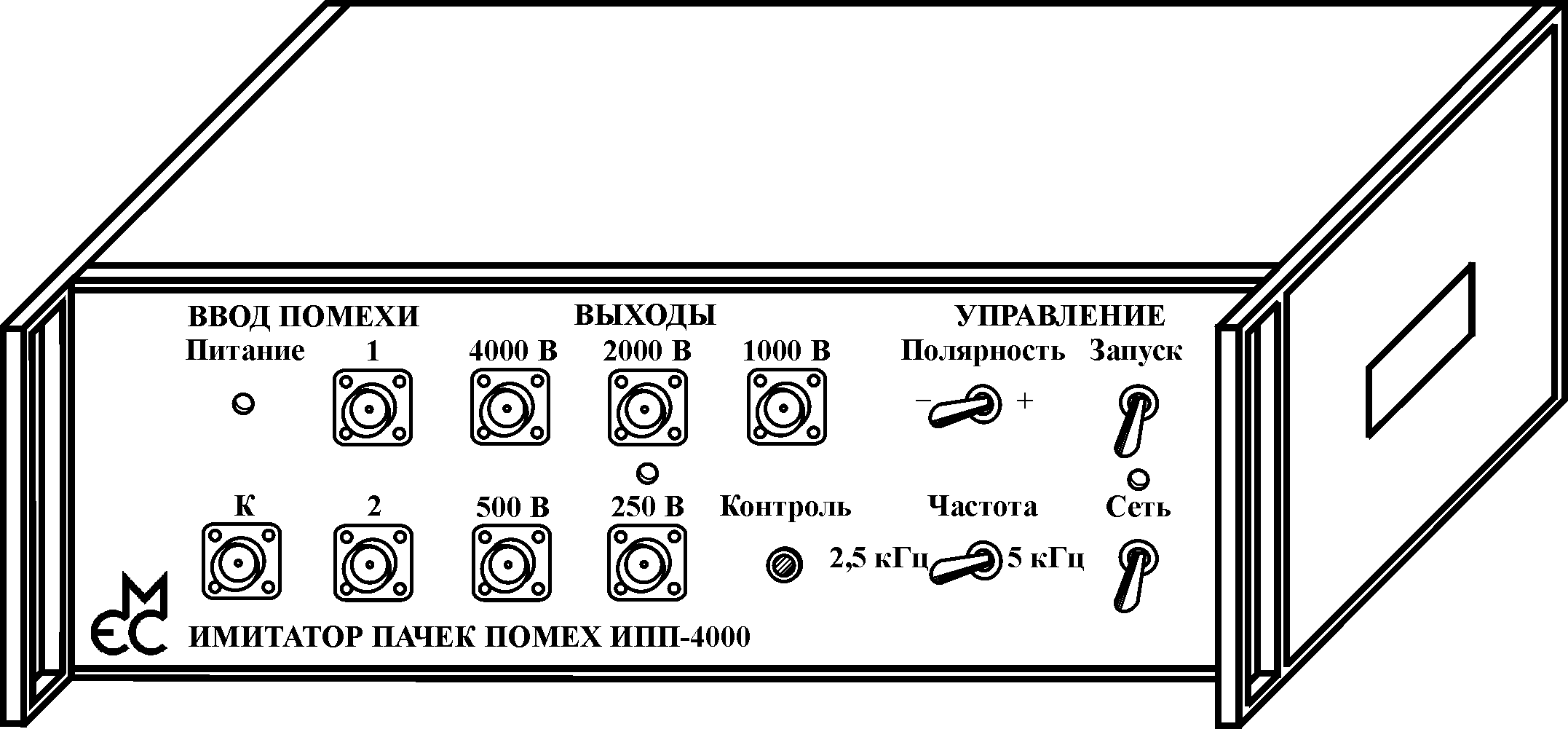

 | ИПП-4000 - имитатор пачек помех для испытаний по ГОСТ Р 51317.4.4-99 Амплитуда импульсов 0,25; 0,5; 1; 2; 4 кВ Фронт / длительность 5 / 50 нс Частота следования 2,5; 5 кГц Длительность / период пачек 15 / 300 мс Выпускаются модификации ИПП-2000 с амплитудой генерируемых импульсов до 2 кВ |

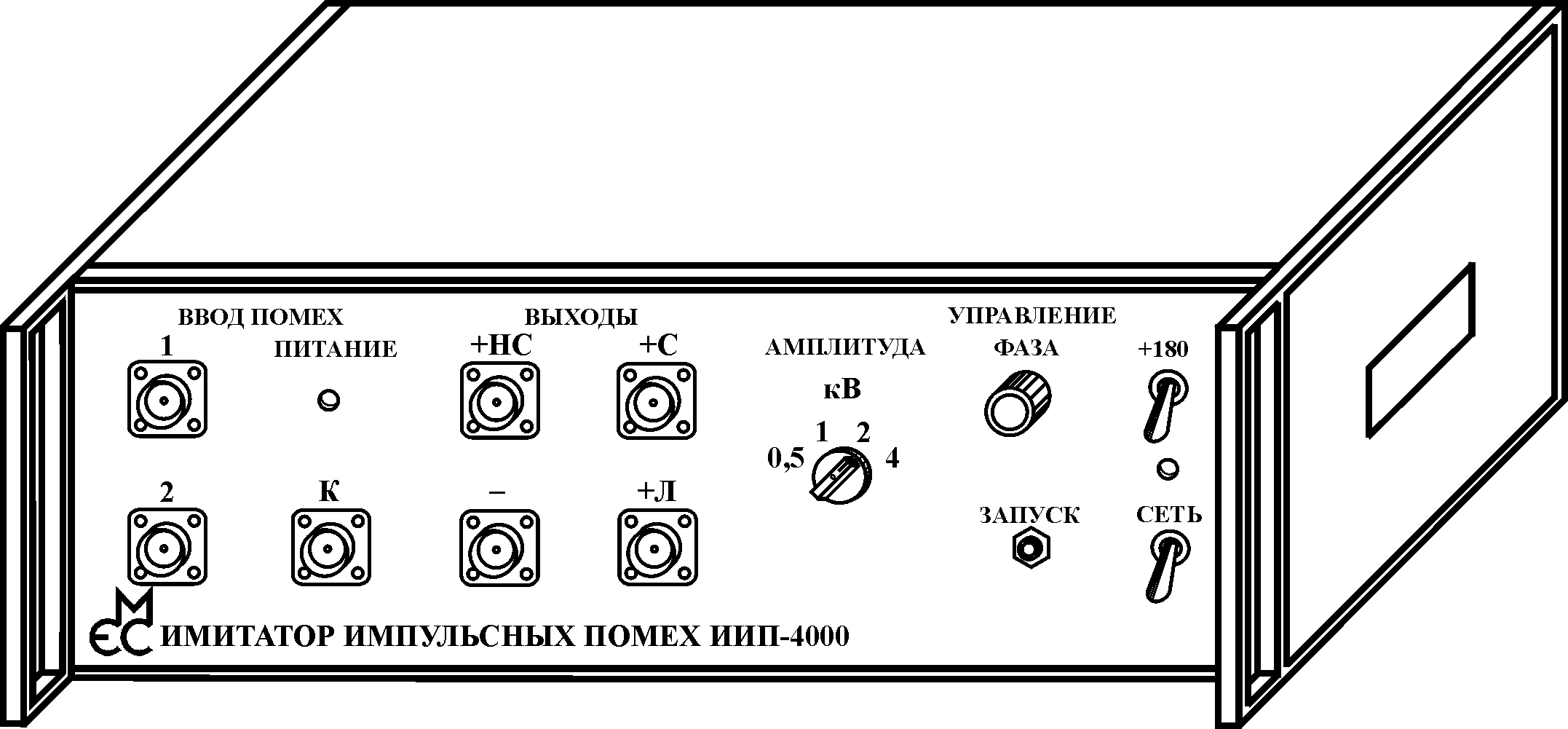

 | ИИП-4000 - имитатор импульсных помех для испытаний по ГОСТ Р 51317.4.5-99 Амплитуда импульсов напряжения 0,5; 1; 2; 4 кВ Амплитуда импульсов тока 0,25; 0,5; 1; 2 кA Фронт / длительность 1 / 50 мкс Выпускается модификация ИИП-4000Д с длительностью импульсов 700 мкс |

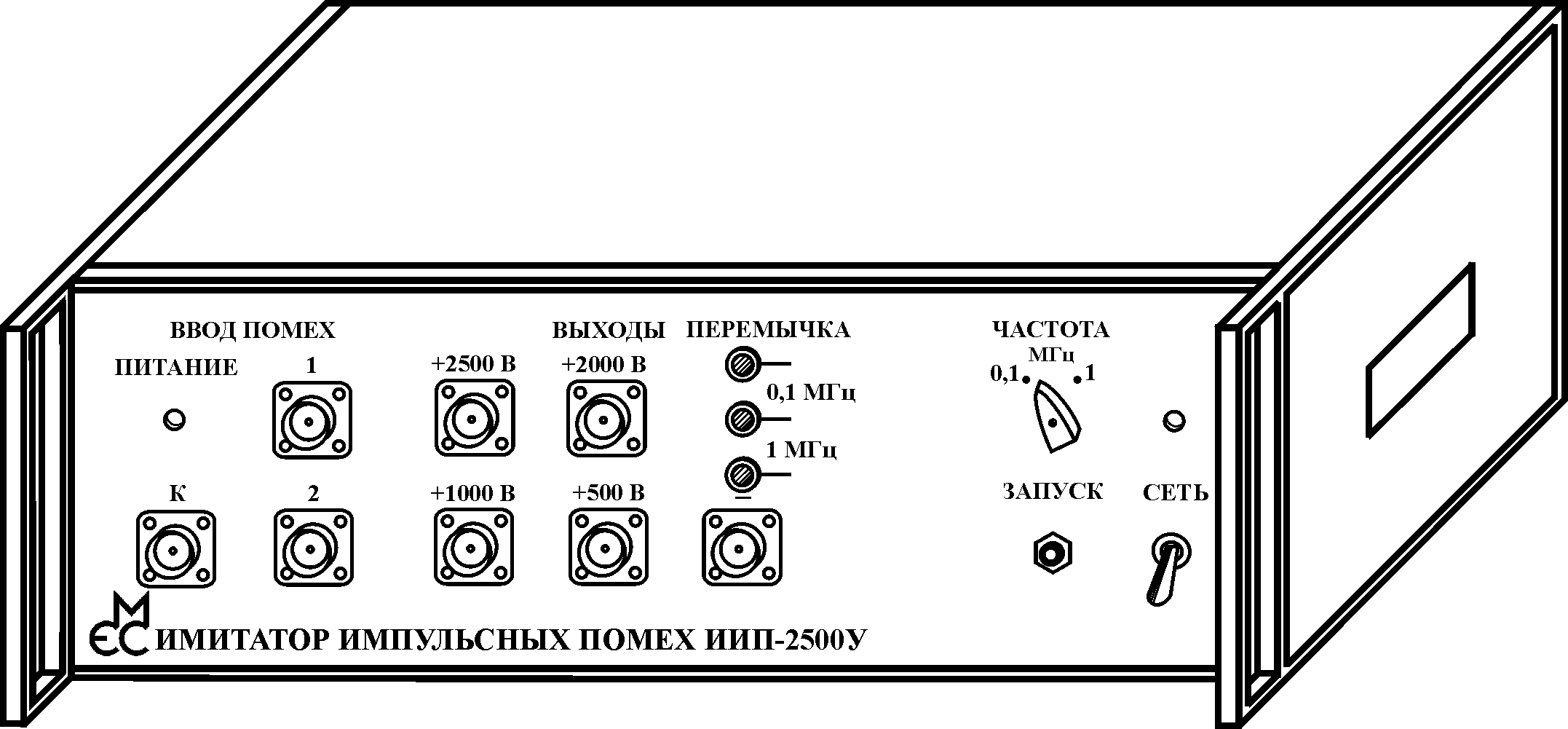

 | ИИП-2500У - имитатор импульсных помех для испытаний по ГОСТ Р 51317.4.12-99 Амплитуда импульсов 0,5; 1; 2; 2,5 кВ Длительность фронта 75 нс Частота колебаний 0,1; 1 МГц Частота повторения 40; 400 Гц Выпускается модификации ИИП-4000КЗП с амплитудой генерируемых одиночных импульсов до 4 кВ |
