ПРЕДУПРЕДИТЕЛЬНЫЕ НАДПИСИ И МАНИПУЛЯЦИОННЫЕ ЗНАКИ,

НАНОСИМЫЕ НА УПАКОВКУ ОПАСНОГО ГРУЗА

#G01. Манипуляционные знаки в зависимости от длины и ширины грузового места (упаковки) имеют размеры:

75 x 105 мм - при длине и ширине грузового места до 1 м включительно;

108 x 148 мм - при длине и ширине грузового места 1 м; допускается применение размера:

148 x 210 мм - при длине и ширине грузового места свыше 1,5 м.

2. Знаки и надписи должны быть черного цвета на светлых поверхностях и белого или светло-желтого на черных и темных.

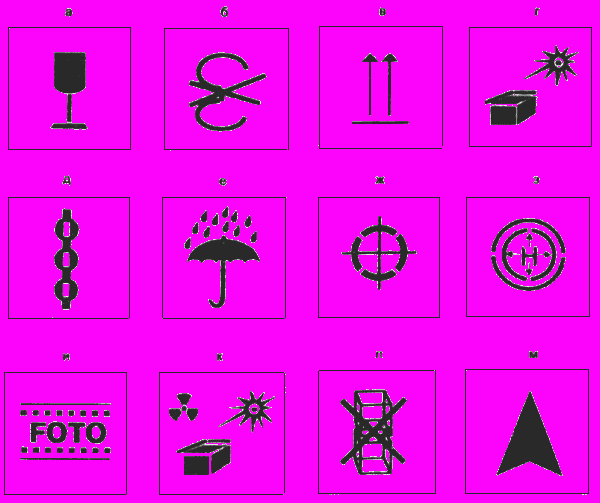

3. Образцы манипуляционных знаков (ГОСТ 14192-77).

4. Описание манипуляционных знаков.

4.1. Манипуляционные знаки должны соответствовать образцам, указанным на рис. в пункте 3, #M12293 0 9015744 0 0 0 0 0 0 0 3043840558приложения 7.8#S.

4.2. Манипуляционные знаки должны указывать правильный способ обращения с грузом.

4.3. Знак "а" имеет значение "Хрупкое, осторожно". Знак наносят на тару с бьющимися, хрупкими, ломкими, прецизионными и другими реагирующими на сотрясения грузами.

4.4. Знак "б" имеет значение "Крюками непосредственно не брать". Знак наносится на тару, когда при погрузочно-разгрузочных работах недопустимо употребление крюков (груз в мягкой таре, в кипах и т.д.).

4.5. Знак "в" имеет значение "Верх не кантовать". Знак наносят на тару, когда грузовое место при любых манипуляциях с ним должно находиться в указанном положении.

4.6. Знак "г" имеет значение "Беречь от нагрева". Знак наносят на тару, когда груз следует предохранять от нагрева.

4.7. Знак "д" имеет значение "Место строповки". Знак наносят на тару, когда груз следует стропить только в определенных местах.

4.8. Знак "е" имеет значение "Беречь от влаги". Знак наносят на тару, когда груз должен быть предохранен от сырости.

4.9. Знак "ж" имеет значение "Центр тяжести". Знак наносят на крупногабаритную тару, когда центр тяжести груза находится вне геометрического центра.

4.10. Знак "з" имеет значение "Герметичная упаковка". Знак запрещает открывать и повреждать тару во время транспортировки и хранения и наносится, когда груз особенно чувствителен к воздействию окружающей среды.

4.11. Знак "и" имеет значение "Беречь от излучения". Знак указывает на то, что любой из видов излучения может влиять на свойства груза или изменять их (например, непроявленные фотопленки).

4.12. Знак "к" имеет значение "Беречь от тепла и радиоактивного излучения". Знак указывает на то, что тепло или проникновение излучения может снизить или уничтожить ценность груза.

4.13. Знак "л" имеет значение "Штабелировать запрещается". На груз с этим знаком при транспортировании и хранении не допускается класть другие грузы.

4.14. Знак "м" имеет значение "Открывать здесь". Груз с этим знаком открывают только в указанном месте.

Приложение 7.9

#G1

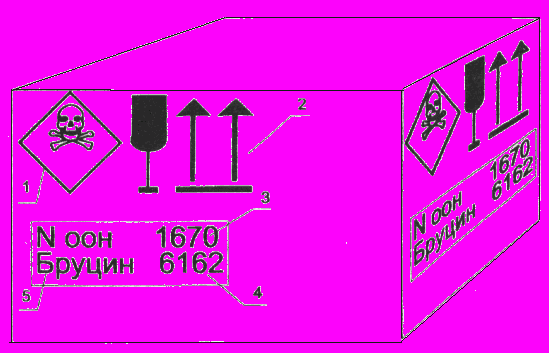

#G0РАСПОЛОЖЕНИЕ МАРКИРОВКИ, ХАРАКТЕРИЗУЮЩЕЙ ТРАНСПОРТНУЮ

ОПАСНОСТЬ НА ГРУЗОВОЙ ЕДИНИЦЕ

(ПО ГОСТ 19433-88)

#M12293 0 901714253 3271140448 3446523560 247265662 4293216508 3918392535 2960271974 703028945 2923311043#S

1 - знак опасности

2 - манипуляционные знаки

3 - серийный номер ООН

4 - классификационный шифр

5 - транспортное наименование

Приложение 7.10

#G1

ОКРАСКА И НАДПИСИ НА БАЛЛОНАХ СО СЖАТЫМ

И СЖИЖЕННЫМ ГАЗОМ

#G0Назначение баллонов	Цвет окраски баллона	Текст надписи на баллоне	Цвет надписи на баллоне	Цвет полосы на баллоне
1	2	3	4	5
Для азота	Черный	Азот	Желтый	Коричневый
Для аммиака	Желтый	Аммиак	Черный	-
Для аргона очищенного	Черный	Аргон	Синий	Белый
Для аргона сырого	Верхняя половина желтая, а нижняя - черная	Сырой аргон	Черный	Белый
Для ацетилена Для водорода	Белый Темно-зеленый	Ацетилен Водород	Красный Красный	- -
Для сероводорода	Белый	Сероводород	Красный	Красный
Для воздуха	Черный	Сжатый газ	Белый	-
Для сернистого ангидрида	Черный	Сернистый ангидрид	Белый	Желтый
Для гелия	Коричневый	Гелий	Белый	-
Для углекислоты	Черный	Углекислота	Желтый	-
Для кислорода	Голубой	Кислород	Черный	-
Для хлора	Защитный	-	-	Зеленый
Для фосгена	Защитный	-	-	Красный
Для всех остальных негорючих газов	Черный	Наименование газа	Желтый	-
Для всех остальных горючих газов	Красный	Наименование газа	Белый	-

#G1

#G0

Приложение 7.11

#G1

#G0Образцы транспортной документации

#G1

БЛАНК МАРШРУТА ПЕРЕВОЗКИ ОПАСНОГО ГРУЗА

#G0

СОГЛАСОВАНО

Начальник ГАИ

(района, города, области,

края, республики)

________________________________

(фамилия, инициалы, подпись, печать)

"___" ____________ 19__ г.

СОГЛАСОВАНО

Представитель грузоотправителя

________________________________

(фамилия, инициалы, подпись, печать)

"___" _____________ 19__ г.

Маршрут перевозки опасного груза

#G0 Наименование груза	Знаки опасности
Класс опасного груза по #M12293 0 901714253 3271140448 3446523560 247265662 4293216508 3918392535 2960271974 703028945 2923311043ГОСТ 19433-88#S
Код экстренных мер (КЭМ)
N вещества по списку ООН

Общий вес груза на одном транспортном средстве _________ т.

Количество транспортных средств, перевозящих груз одновременно _________ авт.

Особые условия движения

#G0 1. Скорость движения на перегонах.

2. Прикрытие (на всем маршруте, на отдельных участках).

3. Сопровождение (на всем маршруте, на отдельных участках).

4. Движение ночью (разрешено, запрещено).

(Оборотная сторона)

Маршрут движения

#G0 1	Адрес и телефон грузоотправителя
2	Адрес и телефон грузополучателя
3	Адреса пунктов и телефоны аварийной службы, через которые проследуют транспортные средства
4	Адреса промежуточных пунктов, куда в случае необходимости можно сдать груз
5	Места стоянок
6	Места заправок топливом

#G1

#G0 ___________________________

Руководитель автотранспортной

организации

"___" ___________ 19__ г.

______________________________________

(подпись и печать)

#G1

#G0 Приложение 7.12

#G1 1 2

ДОПОГ - СВИДЕТЕЛЬСТВО О

ПОДГОТОВКЕ ВОДИТЕЛЕЙ Фамилия ______________________

ТРАНСПОРТНЫХ СРЕДСТВ, Имя (имена) __________________

ИСПОЛЬЗУЕМЫХ ДЛЯ ПЕРЕВОЗКИ Дата рождения ________________

ОПАСНЫХ ГРУЗОВ Гражданство __________________

Подпись владельца ____________

Свидетельство N ______________ Выдано _______________________

______________________________

Отличительный знак страны, Дата _________________________

выдавшей свидетельство _______ Подпись <4> __________________

Действительно в отношении Продлено до __________________

веществ класса (классов) Кем __________________________

<1> <2> ______________________________

1 Дата _________________________

2 Подпись <4>___________________

4.1, 4.2, 4.3 ___________________

5.1, 5.2 <4> И/или печать (или штамп)

6.1, 6.2 органа, выдавшего

7 удостоверение

8

9

До (дата) <3> _________________

--------------------------------

<1> Ненужное вычеркнуть.

<2> Относительно действия в

отношении других классов см.

стр. 3

<3> Относительно возобновления

см. стр. 2

------------------------------------------------------------------

3 4

ДЕЙСТВИТЕЛЬНОСТЬ В ОТНОШЕНИИ Только для национальных

ДРУГИХ КЛАССОВ <5> правил

-----------------------------------

1, 2, 3, 4.1, Дата ___________

4.2, 4.3, 5.1, Подпись и / или

5.2, 6.1, 6.2, штамп __________

7, 8, 9

-----------------------------------

1, 2, 3, 4.1, Дата ___________

4.2, 4.3, 5.1, Подпись и / или

5.2, 6.1, 6.2, штамп _________

7, 8, 9

-----------------------------------

1, 2, 3, 4.1, Дата ___________

4.2, 4.3, 5.1, Подпись и / или

5.2, 6.1, 6.2, штамп _________

7, 8, 9

-----------------------------------

_________

<5> Вычеркнуть ненужные классы

#G0Приложение 7.13

#G1

#G0СВИДЕТЕЛЬСТВО

О ДОПУСКЕ ТРАНСПОРТНЫХ СРЕДСТВ К ПЕРЕВОЗКЕ

ПЕРЕВОЗЯЩИХ ОПАСНЫХ ГРУЗОВ

#G1

1. СВИДЕТЕЛЬСТВО N ______________ ,

удостоверяющее, что указанное ниже транспортное средство отвечает

условиям, предписанным #M12293 0 58804886 1508586741 1568760437 10 1798529325 2976950141 3107099737 1639079603 2428609318Европейским соглашением о международной

дорожной перевозке опасных грузов (ДОПОГ)#S, для допущения его к

международной дорожной перевозке опасных грузов.

2. Завод-изготовитель и тип транспортного средства __________

__________________________________________________________________

3. Регистрационный номер (если таковой имеется) и номер шасси

__________________________________________________________________

4. Наименование автотранспортной организации, перевозчика или

владельца и его адрес ____________________________________________

__________________________________________________________________

__________________________________________________________________

5. Описанное выше транспортное средство было подвергнуто

осмотру, предписанному в маргинальном номере 10 282 приложения "В" к

#M12293 1 58804886 1508586741 1568760437 10 1798529325 2976950141 3107099737 1639079603 2428609318ДОПОГ#S, и отвечает требованиям, предъявленным для допущения его к

международной дорожной перевозке опасных грузов, предусмотренных в

следующих классах, пунктах и подпунктах (в случае необходимости

указать название вещества или идентификационный номер вещества):

6. Замечания

__________________________________________________________________

__________________________________________________________________

7. Действительно до: ________________ Печать выдавшего свиде-

тельство учреждения в:

Дата:

Подпись:

__________________________________________________________________

8. Срок действительности Печать выдавшего свиде-

продлен до:_______________________ тельство учреждения в:

Дата:

Подпись:

9. Срок действительности Печать выдавшего свиде-

продлен до:_______________________ тельство учреждения в:

Дата:

Подпись:

10. Срок действительности Печать выдавшего свиде-

продлен до:_______________________ тельство учреждения в:

Дата:

Подпись:

11. Срок действительности Печать выдавшего свиде-

продлен до:_______________________ тельство учреждения в:

Дата:

Подпись:

#G0

Примечания:

1. На каждое транспортное средство должно выдаваться отдельное свидетельство, если только не предусмотрено иного, например для класса 1.

2. Настоящее свидетельство должно быть возвращено выдавшему его учреждению после прекращения эксплуатации транспортного средства; если транспортное средство перешло к другой автотранспортной организации, перевозчику или владельцу, указанному в пункте 4; после истечения срока действительности свидетельства; и если существенно изменилась одна, или более одной, основная характеристика транспортного средства.

#G1

#G0 Приложение 7.14

#G1

ТАБЛИЦА СОВМЕСТИМОСТИ ПРИ ПЕРЕВОЗКАХ

ОПАСНЫХ ГРУЗОВ РАЗЛИЧНЫХ КЛАССОВ

#G0Класс N	Наименование подклассов	Под- класс N	1.1	1.2	1.3	1.4	1.5	1.6	2.1	2.2	2.3
1. Взры- вчатые вещества	Опасность взрыва массой (весь груз)	1.1	+	-	-	-	-	-	-	-	-
	не взрывающие- ся массой	1.2	-	+
	опасность пожара с не- значительным взрывчатым действием	1.3	-	-	+	+	+	+	-	-	-
	не дающие разрушений упаковок	1.4	-	-	+	+	+	+	+	+	-
	взрывающиеся массой и нечувстви- тельные к детонации	1.5	-	-	+	+	+	+	+	+	-
	не взрывающи- еся массой и нечувствите- льные к дето- нации	1.6	-	-	+	+	+	+	+	+	-
2. Газы сжатые, сжиженные и	невоспламе- няющиеся; неядовитые	2.1	-	-	-	+	+	+	+	+	+
раство- ренные	ядовитые	2.2	-	-	-	+	+	+	+	+	-
под дав- лением	легковоспла- меняющиеся	2.3	-	-	-	-	-	-	+	-	+
	легковоспла- меняющиеся, ядовитые	2.4	-	-	-	-	-	-	+	-	-
3. Лег- ковос- пламеня- ющиеся жидкости	t вспыш- ки в закры- том	ниже -18 °C	3.1	-	-	-	-	-	-	+	-	-
	сосуде (t вос.)	от -18 °C до +23 °C	3.2	-	-	-	-	-	-	+	-	-
		от +23 °C до +61°C	3.3	-	-	-	-	-	-	+	+	+
4. Легко воспла-	твердые	4.1	-	-	-	-	-	-	+	-	-
меняющиеся вещества и материалы	самовозгораю- щиеся	4.2	-	-	-	-	-	-	+	-	-
	выделяющие при взаимодействии с водой легко- воспламеняющиеся газы	4.3	-	-	-	-	-	-	+	-	-
5.	Окисляющие вещества	5.1	-	-	-	+	+	+	+	+	+
	Органические перекиси	5.2	-	-	-	+	+	+	+	+	+
6.	Ядовитые вещества	6.1	-	-	-	+	+	+	+	+	-
	Инфекционные вещества	6.2	-	-	-	+	+	+	+	+	-
7.	Радиоактивные вещества	7.	-	-	-	-	-	-	-	-	-
8.	Едкие и коррозионные вещества	8.	-	-	-	+	+	+	+	+	+
9. Вещества с относи- тельно низкой опас	твердые и жидкие с всп. от +61 °C до +100 °C	9.1	-	-	+	+	+	+	+	-	-
ностью при транспорти- ровании	едкие и коррозионные при определенных условиях	9.2	-	-	-	+	+	+	+	+	+
	слабоядовитые раздражающие	9.3	-	-	-	+	+	+	+	+	+
	имеющие повы- шенное давление в упаковке	9.4	-	-	-	+	+	+	+	+	+

#G1

#G0продолжение

#G0Класс N	Наименование подклассов	Под- класс N	2.4	3.1	3.2	3.3	4.1	4.2	4.3	5.1	5.2
1. Взры- вчатые вещества	Опасность взрыва массой (весь груз)	1.1	-	-	-	-	-	-	-	-	-
	не взрывающие- ся массой	1.2	-	-	-	-	-	-	-	-	-
	опасность пожара с не- значительным взрывчатым действием	1.3	-	-	-	-	-	-	-	-	-
	не дающие разрушений упаковок	1.4	-	-	-	-	-	-	-	+	+
	взрывающиеся массой и нечувстви- тельные к детонации	1.5	-	-	-	-	-	-	-	+	+
	не взрывающиеся массой и нечувствительные к детонации	1.6	-	-	-	-	-	-	-	+	+
2. Газы сжатые, сжижен- ные и	невоспламе- няющиеся; неядовитые	2.1	+	+	+	+	+	+	+	+	+
раство- ренные	ядовитые	2.2	-	-	-	+	-	-	-	+	+
под дав- лением	легковоспла- меняющиеся	2.3	-	-	-	+	-	-	-	+	+
	легковоспла- меняющиеся, ядовитые	2.4	+	-	-	-	-	-	-	-	-
3. Лег- ковос- пламеня- ющиеся жидкости	t вспыш- ки в закры- том	ниже минус 18 °C	3.1	-	+	-	-	-	-	-	-	-
	сосуде (t воспл.)	от минус 18 °C до плюс 23 °C	3.2	-	-	+	+	-	-	-	-	-
		от плюс 23 °C до плюс 61 °C	3.3	-	-	-	+	+	-	+	+	+
4. Легко воспла-	твердые	4.1	-	-	-	+	+	-	-	-	-
меняю- щиеся вещест-	самовозгораю- щиеся	4.2	-	-	-	-	-	+	-	-	-
ва и матери- алы	выделяющие при взаимодействии с водой легко- воспламеняющиеся газы	4.3	-	-	-	+	-	-	+	-	-
5.	Окисляющие вещества	5.1	-	-	-	+	-	-	-	+	+
	Органические перекиси	5.2	-	-	-	+	-	-	-	+	+
6.	Ядовитые вещества	6.1	-	-	+	+	-	-	-	+	+
	Инфекционные вещества	6.2	-	-	+	+	-	-	-	+	+
7.	Радиоактивные вещества	7.	-	-	-	-	-	-	-	-	-
8.	Едкие и коррозионные вещества	8.	-	-	+	+	-	-	-	+	+
9. Вещества с относи- тельно низкой	твердые и жидкие с всп. от +61 °C до +100 °C	9.1	-	-	+	+	-	-	+	+	+
опасностью при транспорти- ровании	едкие и коррозионные при определенных условиях	9.2	-	-	+	+	-	-	+	+	+
	слабоядовитые раздражающие	9.3	-	-	+	+	-	-	+	+	+
	имеющие повышенное давление в упаковке	9.4	-	-	+	+	-	-	+	+	+

продолжение

#G0Класс N	Наименование подклассов	Под- класс N	6.1	6.2	7	8	9.1	9.2	9.3	9.4
1. Взрывчатые вещества	Опасность взрыва массой (весь груз)	1.1	-	-	-	-	-	-	-	-
	не взрывающиеся массой	1.2	-	-	-	-	-	-	-	-
	опасность пожара с незначительным взрывчатым действием	1.3	-	-	-	-	-	-	-	-
	не дающие разрушений упаковок	1.4	+	+	-	+	+	+	+	+
	взрывающиеся массой и нечувствительные к детонации	1.5	+	+	-	+	+	+	+	+
	не взрывающиеся массой и нечувствительные к детонации	1.6	+	+	-	+	+	+	+	+
2. Газы сжатые, сжиженные и	невоспламе- няющиеся; неядовитые	2.1	+	+	+	+	+	+	+	+
растворенные под	ядовитые	2.2	+	+	-	+	-	+	+	-
давлением	легковоспла- меняющиеся	2.3	-	-	-	+	-	+	+	-
	легковоспла- меняющиеся, ядовитые	2.4	-	-	-	-	-	-	-	-
3.Легковоспла- меняющиеся жидкости	t вспышки в закрытом	ниже -18 °C	3.1	-	-	-	-	-	-	-	-
	сосуде (t воспл.)	от -18 °C до +23 °C	3.2	+	+	-	+	+	+	+	+
		от +23 °C до +61 °C	3.3	+	+	+	+	+	+	+	+
4. Легко- воспламе-	твердые	4.1	-	-	-	-	-	-	-	-
няющиеся вещества и материалы	самовозгораю- щиеся	4.2	-	-	-	-	-	-	-	-
	выделяющие при взаимодействии с водой легко- воспламеняющиеся газы	4.3	-	-	-	-	+	+	+	+
5.	Окисляющие вещества	5.1	+	+	-	+	+	+	+	+
	Органические перекиси	5.2	+	+	-	+	+	+	+	+
6.	Ядовитые вещества	6.1	+	+	-	+	+	+	+	+
	Инфекционные вещества	6.2	+	+	-	+	+	+	+	+
7.	Радиоактивные вещества	7.	-	-	+	-	-	-	-	-
8.	Едкие и коррозионные вещества	8.	+	+	-	+	+	+	+	-
9. Вещества с относи- тельно низкой опасностью	твердые и жидкие с всп. от +61 °C до +100 °C	9.1	+	+	-	+	+	+	+	+
при транспорти- ровании	едкие и коррозионные при определенных условиях	9.2	+	+	-	+	+	+	+	+
	слабоядовитые раздражающие	9.3	+	+	-	+	+	+	+	+
	имеющие повышенное давление в упаковке	9.4	+	+	-	+	+	+	+	+

#G1________________

#G0+ - совместная перевозка разрешена

- - совместная перевозка запрещена

Приложение 7.15

#G1

Blog

В. Б. Ефимов Зарегистрировано в Министерстве юстиции

Содержание
