Приложение 3

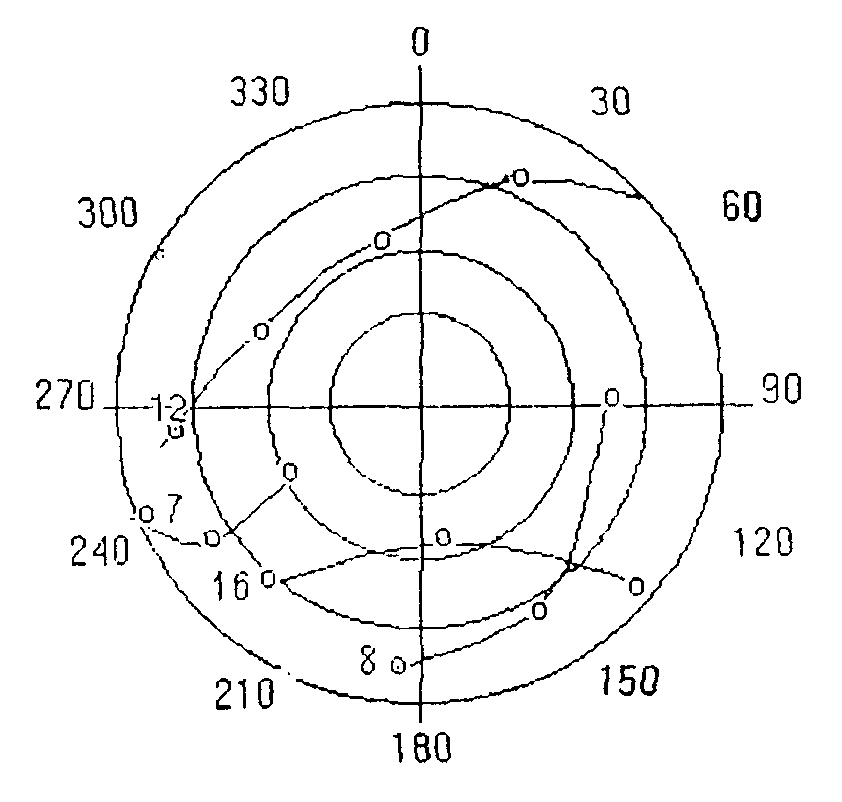

Пример диаграммы видимых положений и траекторий движения спутников на небесной сфере
(для спутников № 7, 8, 12, 16)
Приложение 4
(рекомендуемое)
Типы знаков долговременного и временного закрепления пунктов съёмочного обоснования

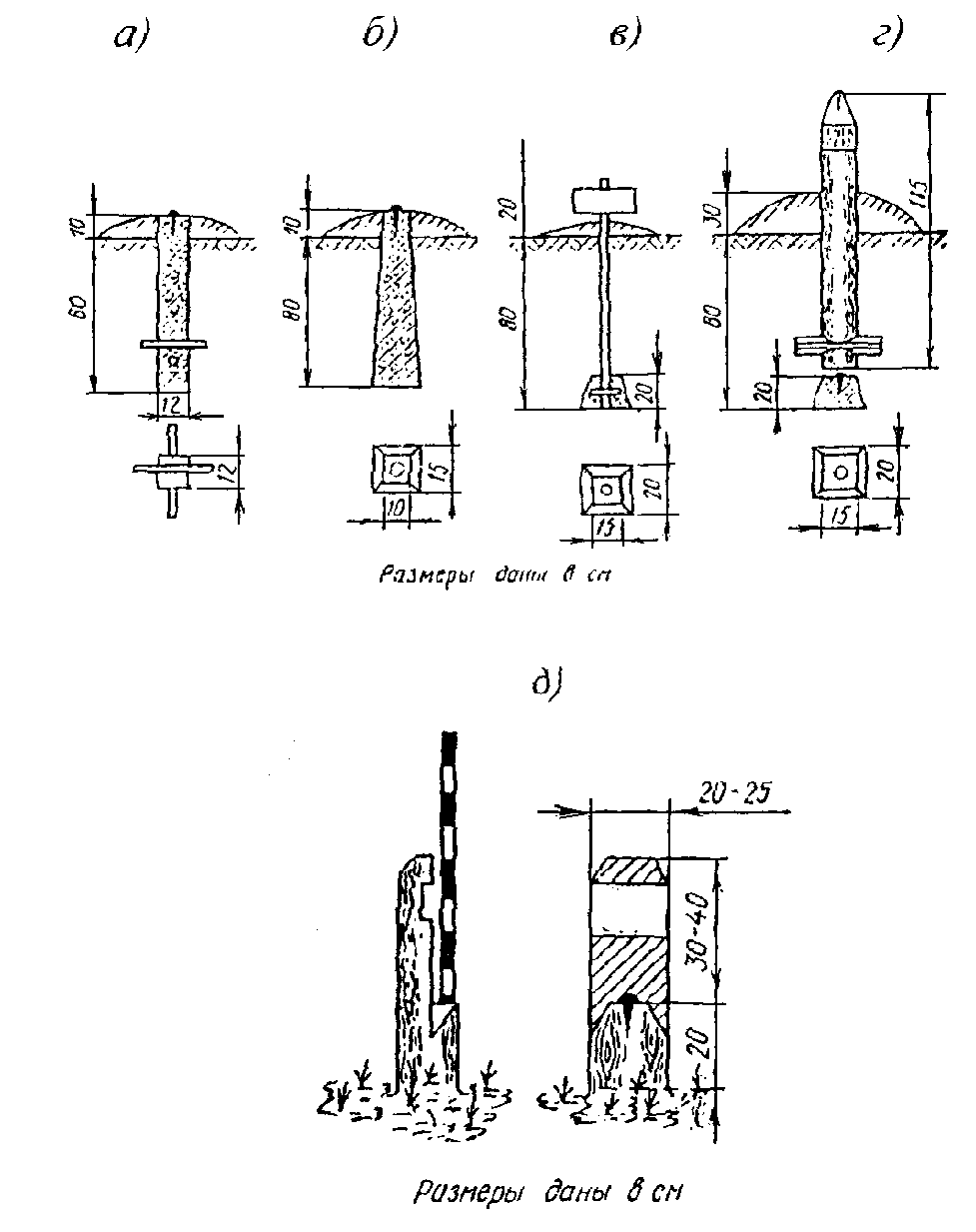

Рис. 4.1. Типы знаков долговременного закрепления пунктов съёмочного обоснования

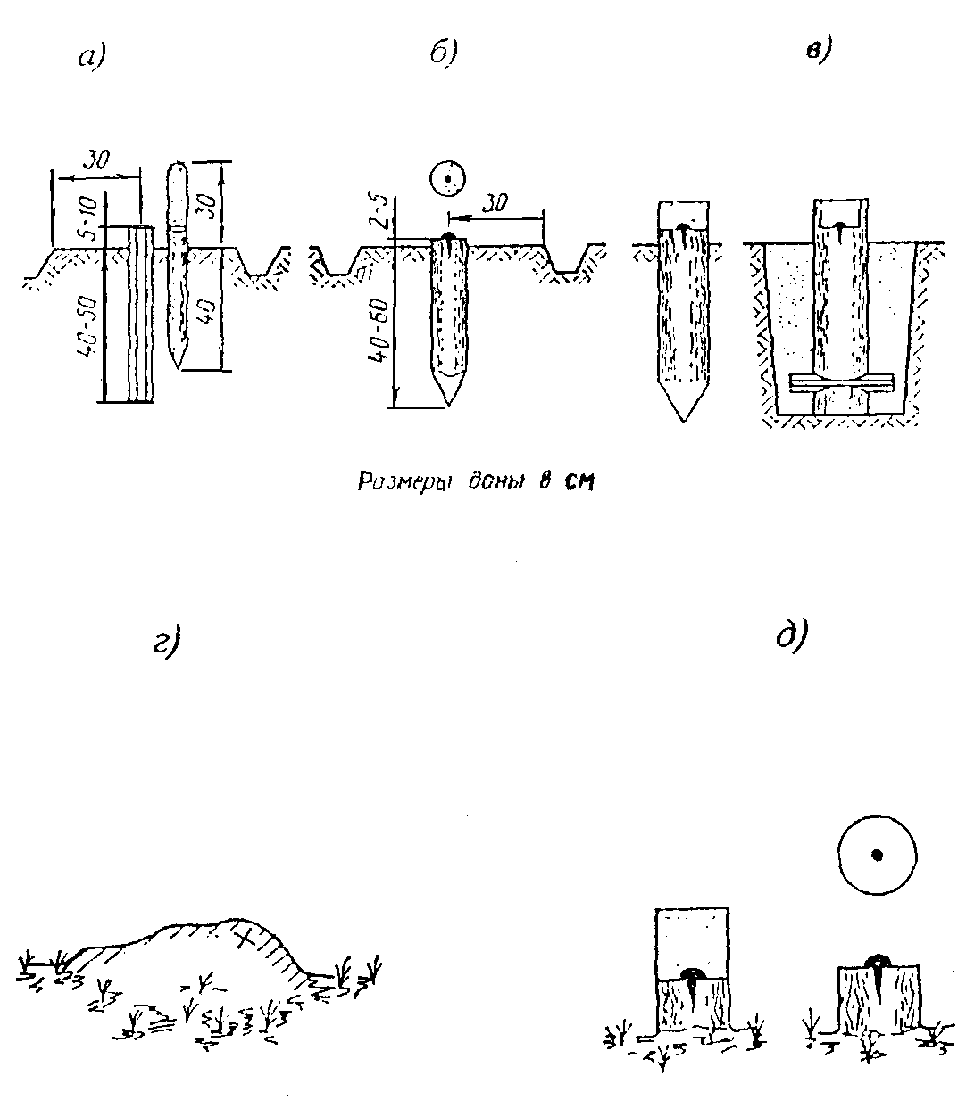

Рис. 4.2. Типы знаков временного закрепления пунктов съёмочного обоснования
Приложение 5
(рекомендуемое)
Пример оформления рабочей программы полевых работ по развитию съёмочного обоснования
Рабочая программа полевых работ
по развитию планового съёмочного обоснования для съёмки масштаба 1:500 с высотой сечения рельефа через 0,5 м
Объект: город Москва, Северо-Западный административный округ, муниципальный район «Головинский».
Аппаратура: приёмники «Землемер Л1»:
приёмник № 1 - контроллер CR-33 № 99922, датчик SR-61 № 054;
приёмник № 2 - контроллер CR-33 № 99931, датчик SR-61 № 043;
приёмник № 3 - контроллер CR-33 № 99884, датчик SR-61 № 031.
Программное обеспечение для ЭВМ: программный пакет BL-L1, входящий в комплект приёмника «Землемер Л1».
Таблица 5.1
Продолжительность приёма и интервал регистрации
| Метод спутниковых определений | Число наблюдаемых в приёме спутников | Продолжительность приёма, мин. | Интервал регистрации, с |
| Быстрый статический | 4 | ≥ 20 | 15 |
| 5 | 10 ¸ 20 | ||
| 6 и более | 5 ¸ 10 | ||
| Реоккупация | 4 | 5 ¸ 10 | 15 |
Таблица 5.2
Порядок производства работ на пунктах объекта, методы и время выполнения работ
| № сеанса | Условные номера приёмников/названия (номера) пунктов геодезической основы или съёмочного обоснования | Применяемый метод спутниковых определений | Дата и интервалы времени, в которые параметры конфигурации спутникового созвездия оптимальны для спутниковых определений | |
| начало | конец | |||
| 1 | 1/Детский сад | быстрый | 10.09.97, 10 ч | 10.09.97 |
| 2/Префектура | статический | 16 ч | ||
| 3/1075 (баз. ст.*) | | | ||
| 2/5 | 1/1083 | реоккупация | 10.09.97, 11 ч | 10.09.97 |
| 2/Школа | | 15 ч | ||
| 3/1075 (баз. ст.) | | | ||
| 3 | 1/1083 | быстрый | 10.09.97, 11 ч | 10.09.97 |
| 2/Школа (баз. ст.) | статический | 15 ч | ||
| 3/Детский сад | | | ||
| 4 | 1/1083 (баз. ст.) | быстрый | 10.09.97, 12 ч | 10.09.97 |
| 2/Школа | статический | 18 ч | ||
| 3/Префектура | | | ||
| 6 | 1/Детский сад (баз. ст.) | быстрый | 10.09.97, 14 ч | 10.09.97 |
| 2/Школа | статический | 20 ч | ||
| 3/Префектура | | | ||
| | | | | |
| | | | | |
| *) Баз. ст. - базовая станция |
