Приложение 2.2
| #G0Перечень документации | |||
| | |||
| 1. Ведомость дефектов трубопроводов. | |||
| 2. Расчетная схема трубопровода (см. приложение 2.4) (расположение подвесок, опор, пунктов контроля за тепловыми перемещениями). | |||
| 3. Напряжения в сечениях трубопровода (см. приложение 2.5). | |||
| 4. Нагрузки на опоры и подвески трубопровода (см. приложение 2.6) | |||
| 5. Результаты контроля за температурными перемещениями трудопровода (см. приложение 2.7) | |||
| | |||
| Представитель специализированной организации | | ||
| | (должность) | | (подпись) |
| | |||
| Представитель эксплуатации ТЭС | | ||
| | (должность) | | (подпись) |
Приложение 2.3
| #G0 | Утверждаю: | ||||
| | Главный инженер | | |||
| | | ||||
| | " | | " | | г. |
| | |||||
| Ведомость дефектов трубопроводов | |||||
| | |||||
| N п/п дефекта | Характер дефекта | Место расположения дефекта | Рекомендации по устранению | Ответственные за устранение | Отметка о выполнении |
| 1 | 2 | 3 | 4 | 5 | 6 |
| | |||||
| Обследование провели: | |||||
| Представитель специализированной | |||||
| организации | | ||||
| | (должность) | | (подпись) | ||
| Согласовано: | |||||
| Представитель ремонтной | | ||||
| службыТЭС | (должность) | | (подпись) | ||
| Представитель эксплуатации ТЭС | | ||||
| | (должность) | | (подпись) |
Приложение 2.4
Расчетная схема трубопровода, представлена в качестве типовой
(приводятся типоразмер и материал труб, радиусы гибов, а также расчетные параметры пара)

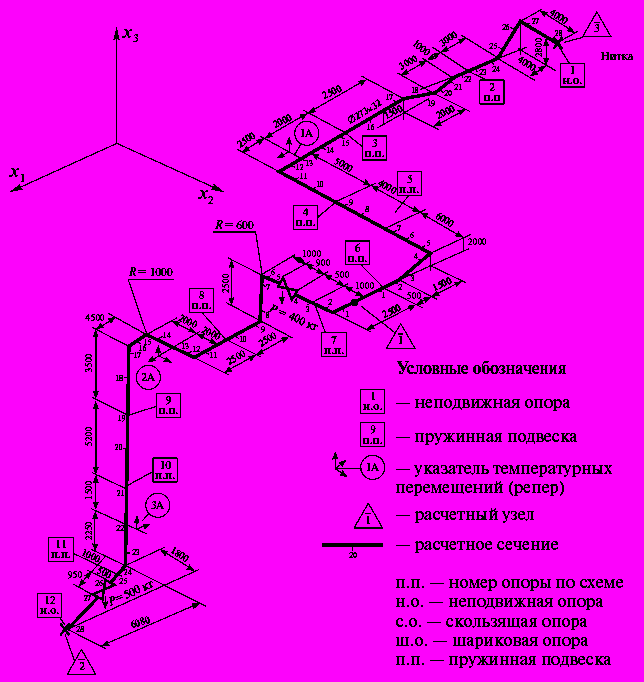

Рис. 2.2. Расчетная схема трубопровода
(Характеристика труб: типоразмер, радиус гиба, материал)
Наработка на "___" ____________ года составляет _____________ час
Наработка на момент обследования — _______________ час
Расчетные параметры Р =___ кгс/см
, t =___ °С Приложение 2.5
Напряжение в сечениях трудопроводов
| #G0Номер | Расчетные данные | Фактические данные | ||||
| сечения | Напряжения в сечениях, кгс/ см | Выполнение условия прочности: | Напряжения в сечениях, кгс/см | Выполнение условия прочности: | ||
| |  | | "да" - "нет" | | | "да" - "нет" |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| | ||||||
| Расчеты выполнил | ||||||
| | ||||||
| Представитель организации | | | ||||
| | (должность) | | ||||
| | | | ||||
| | (подпись) | |
Приложение 2.6
| #G0 Нагрузки на опоры и подвески трубопровода | | | |||||||||||
| | |||||||||||||
| Наи- | Но- | Но- | Вы- | Мак- | Холодное состояние | Рабочее состояние | |||||||
| ме- но- | мер опо- | ме- ра | со- та | си- маль- | Высота пружины, мм | Нагрузка на опору, кгс | Высота пружины, мм | Нагрузка на опору, кгс | Неба- ланс | ||||
| ва- ние тру- бо- про- во- да | ры по схе- ме | пру- жин по МВН или ОСТ | пру- жин в сво- бод- ном сос- тоя- нии  , мм | ная наг- руз- ка на пру- жину  , кг | Рас- чет- ная  | Фак- ти- чес- кая  | Рас- чет- ная  | Фак- ти- чес- кая Р  | Рас- чет- ная | Фак- ти- чес- кая | Рас- чет- ная | Фак- ти- чес- кая Р | нагру- зок на опору, % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Примечания: 1. Таблица составлена на основании измерений высот пружин, произведенных: в холодном состоянии - число, месяц, год; в горячем состоянии - число, месяц, год. | |||||||||||||
| 2. Расчетные величины нагрузок на опоры взяты из расчетов по договору N | | ||||||||||||
| | |||||||||||||
| Представитель специализированной | | ||||||||||||
| организации | (должность) | | (подпись) | ||||||||||
| Представитель эксплуатации ТЭС | | ||||||||||||
| | (должность) | | (подпись) |
Приложение 2.7
| #G0 Результаты контроля за температурными перемещениями трубопровода | | ||||||||||||
| | |||||||||||||
| Наи- ме- нова- ние трубо- про- вода | Но- мер инди- като- ра по схе- ме | Величина перемещений вдоль осей координат, мм | Величина небалансов перемещений вдоль осей координат, мм | ||||||||||
| | | х1 | х2 | х3 | х1 | х2 | х3 | ||||||
| | | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | До- пуск. | Факт. | До- пуск. | Факт. | До- пуск. | Факт. |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Примечания: 1. отметки холодного состояния оси трубопроводов произведены (число, месяц, год). 2. Положение трубопроводов при рабочих параметрах зафиксировано (число, месяц, год). | |||||||||||||
| 3. Расчетные величины перемещений взяты из расчетов по договору N | | ||||||||||||
| 3. Расчетные величины нагрузок на опоры взяты из расчетов по договору N | | ||||||||||||
| | |||||||||||||
| Представитель специализированной | | ||||||||||||
| организации | (должность) | | (подпись) | ||||||||||
| Представитель эксплуатации ТЭС | | ||||||||||||
| | (должность) | | (подпись) |
Приложение 3
| #G0Данные по наработкам и среднегодовым температурам пара за все годы эксплуатации | ||||||
| | ||||||
| | ||||||
| (наименование рассматриваемого оборудования) | ||||||
| | ||||||
| Годы эксплуатации | Среднегодовые параметры по форме | Календарная работа | ||||
| | 3-тех | За истекший год | За все годы | |||
| | Температура,  | Давление, МПа | Часы | Пуски | Часы | Пуски |
| | | | | | | |
| | | | | | | |
| | ||||||
| Начальник ПТО | | |||||
| Начальник КТЦ | | |||||
| Начальник лаборатории металлов | |
