7. Порядок оценки и отчетная форма для определения производственных расходов на противопожарные нужды (в условиях отсутствия средств измерений)

7.1. На цели пожаротушения вода расходуется из пожарных гидрантов, внутренних пожарных кранов, спринклерных и дренчерных систем, автоцистерн.

7.2. Объем воды W^пож_i , м³, израсходованной на тушение i-го пожара, может определяться по формуле:

W^пож_i = m_i × V + 3,6 × (q^г_i ∙ n^г_i ∙ t^г_i + q^k_i ∙ n^k_i ∙ t^k_i + q^c_i ∙ n^c_i ∙ t^c_i ), (17)

где m_i - количество автоцистерн, ед.;

V - вместимость автоцистерны, куб. м;

q^г_i , q^k_i , q^c_i - расходы воды, л/с, соответственно на 1 ствол при тушении пожара из гидрантов, на 1 пожарный кран и на 1 систему автоматического пожаротушения;

n^г_i , n^k_i , n^c_i - количество задействованных соответственно

стволов, кранов и систем автоматического пожаротушения;

t^г_i , t^k_i , t^c_i - продолжительность действия стволов, кранов и систем.

Показатели, приведенные в формуле, принимаются по данным органа государственной противопожарной службы о пожаротушении за расчетный период (квартал; год).

7.3. Общий объем воды W^пож , м³, израсходованной на пожаротушение за расчетный период, составит:

W^пож = ⅀W^пож_i , (18)

7.4. Общий объем воды, израсходованной на проверку действия пожарных гидрантов, в том числе на проверку пропускной способности участков водопроводной сети при работе гидрантов на водоотдачу:

W^пг = 3,6 ⅀ (q_i×n_i×t_i), (19)

где: q_i - расходы воды, л/с, на 1 пожарный гидрант;

n_i - количество задействованных гидрантов;

t_i - продолжительность действия гидрантов, ч

Расход воды на 1 пожарный гидрант q_i^г = 15 л/с. Продолжительность действия гидрантов принимается по фактическим данным, при отсутствии данных допускается принимать продолжительность действия t = 0,12 ч.

8. Порядок оценки и отчетные формы для определения производственных расходов воды на нужды городского хозяйства и организационно-учетных расходов воды

8.1. Отпуск воды на нужды городского хозяйства обуславливается в договорах между Услугодателем и соответствующими службами городского хозяйства. Объемы воды, расходуемые специализированными предприятиями (организациями) на поливку территорий и зеленых насаждений, заливку катков и т.д., включаются в реализацию воды.

8.2. В качестве неучтенных расходов принимаются потери специализированных организаций при заборе воды на поливку территорий автотранспортом, которые не учитываются нормами на поливку территорий и зеленых насаждений и возникают вследствие неправильного пользования водоразборными устройствами пунктов заправки (работа на проток, несвоевременное информирование работников Услугодателя о повреждениях и др.). Расчет этих потерь производится по формуле:

W^спец = 3,6×24×δ (q×n×t), (20)

где: δ - потери воды при заправке, в долях ед.;

q - расход воды заправочным пунктом, л/с;

n - количество пунктов заправки;

t - продолжительность заправки в сут.

Потери воды при заправке принимаются по фактическим данным. При отсутствии данных допускается принимать на основании опыта эксплуатации заправочных систем t = 0,2.

8.3. Расходы воды на восполнение потерь воды при эксплуатации фонтанов (потери на унос ветром и испарение воды) относятся к категории «естественная убыль» и определяются по нормам естественной убыли воды при транспортировке и передаче Потребителям (приложение 5).

8.4. Расходы воды, не зарегистрированные средствами измерений вследствие недостаточной чувствительности приборов, W^нзч , определяются по формуле:

W^нзч = ⅀q^пор_i × n_i × t_i , (21)

где q^пор_i - порог чувствительности прибора учета воды, м³/ч;

n_i - число средств измерения данного калибра,

t_i - число часов работы средства измерения с расходами в пределах порога чувствительности;

m - число калибров приборов учета воды.

8.5. Неучтенные расходы воды вследствие погрешности приборов учета на водопроводных насосных станциях, W^пнс, определяются по формуле:

W^пнс = ⅀δ_iW_i^вс , (22)

где: δ_i - погрешность измерения расхода, в долях ед.;

W_i^нс - объем воды, поданный i-ой водопроводной станцией, м³

8.6. Неучтенные расходы воды вследствие погрешности приборов учета у Потребителей, W^паб, определяются по формуле:

W^паб = δ⅀W^аб, (23)

где: δ_i - погрешность измерения расхода, в долях ед.;

⅀W^аб - суммарный объем воды, учтенный приборами учета у Потребителей, м³

Погрешность измерения расхода принимается на основании паспортных данных. При отсутствии данных погрешность измерения расхода допускается принимать равной 0,015.

8.7. Расходы воды, не зарегистрированные приборами учета вследствие их погрешности на насосных водопроводных станциях и у Потребителей, суммируется. При суммировании расходов воды, измеренных разными приборами учета, погрешность принимается равной сумме погрешностей использованных средств измерения.

8.8. Расходы воды, не зарегистрированные Услугодателем и не оплаченные Потребителями при самовольном пользовании, допускается учитывать на основании данных о выявленном пользовании водой за предыдущий отчетный период.

8.9. Расходы воды, не оплаченные Потребителем при самовольном пользовании системой коммунального водоснабжения, включаются Услугодателем в структуру неучтенных производственных расходов в объеме, устанавливаемом в каждом конкретном населенном пункте органами исполнительной власти на основании данных о выявленных хищениях воды за предыдущий период.

8.10. При оценке расходов воды на нужды Потребителей, временно не имеющих средств измерений, учет количества отпущенной (полученной) питьевой воды осуществляется в соответствии с Правилами пользования системами коммунального водоснабжения и канализации в Республике Казахстан.

9. Порядок оценки и отчетные формы для определения потерь воды

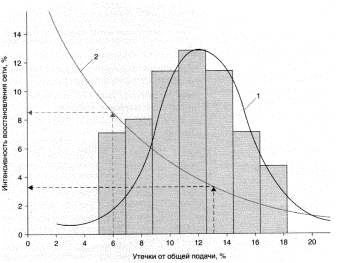

9.1. Потери воды из водопроводной сети и емкостных сооружений (см. рис.1 Методики) при повреждениях и авариях (расходы на опорожнение при устранении переломов и трещин с заменой трубы, утечки из емкостных сооружений и через уплотнения сетевой арматуры) определяются в соответствии с нижеизложенными положениями.

9.2. Расход воды, вытекающей из i-го отверстия в трубах или в арматуре при аварии или повреждении, определяют из выражения:

q^у_i = 3600μ ∙ t_i ∙ ω_i ∙ √ 2gH_i , (24)

При этом объем воды W^у_i , м³, вытекшей за расчетный период t, ч, из i-го отверстия, составит:

W^у_i = 9600 t_i ∙ ω_i ∙ √ H_i , (25)

где: μ - коэффициент 0,6 во всех случаях;

t_i - продолжительность утечки по фактическим данным с момента заявки до локализации, ч;

ω_i - площадь живого сечения i-го отверстия, м²;

g - ускорение силы тяжести, 9,81 м/сек²;

H_i - средний напор воды в трубопроводе на поврежденном участке, м.

9.3. Площадь живого сечения отверстия ω_i измеряют при вскрытии поврежденного участка или узла, например, наложением миллиметровки на отверстие, однако это не во всех случаях возможно. Тогда для различных видов повреждений используют средние величины, исходя из опыта эксплуатации.

9.4. Продолжительность утечки принимают от момента ее обнаружения до отключения поврежденного участка или заделки отверстия трубопровода. Поскольку начало утечки, особенно при небольших расходах воды, определить практически невозможно, при оценке принимают средние значения t, исходя из опыта эксплуатации.

9.5. При повреждениях стенок трубопроводов, нарушениях стыковых соединений трубопроводов, поломках запорной арматуры, обратных клапанов, фланцев, принимают следующие средние значения:

ω_i = 2 × 10^-4 , м², и t_i = 24 ч.

тогда W^у_i = 46 ⅀ √ H_i . (26)

При трещинах в трубопроводах принимают:

ω_i = 0,05 = 0,04 d_i² , м², и t_i = 24 ч.

тогда W^у_i = 9200 ⅀d²_i √ H_i . (27)

При повреждениях и разрывах труб принимают:

ω_i = 0,75 , м², и t_i = 3 ч.

тогда W^у_i = 17000 d_i × H_{i ,} (28)

Примечания: 1. В формулах 26 – 28: n - общее число повреждений за расчетный период.

2. В формуле (28) значение H_i принимают равным глубине заложения трубопровода в месте аварии в м, в остальных формулах согласно п.9.2.

9.6. Объем воды теряемый при опорожнении участка сети при устранении переломов и трещин определяется по формуле:

W^оп = 0,785⅀d_i²× L_i , (29)

где: d_i – диаметр i-го опорожняемого участка, м;

L_i – длина i-го опорожняемого участка.

9.7. Скрытые утечки из емкостных сооружений обнаруживают и определяют при отключении для профилактической чистки и ремонта не реже одного раза в два года. До проведения гидравлического испытания емкостное сооружение следует наполнить водой в два этапа:

первый - наполнение на высоту 1 м с выдержкой в течение суток;

второй - наполнение до проектной отметки.

Емкостное сооружение, наполненное водой до проектной отметки, следует выдержать не менее трех суток. Емкостное сооружение признается выдержавшим гидравлическое испытание, если убыль воды в нем за сутки не превышает 3л на 1м² смоченной поверхности стен и днища.

Объем скрытых утечек из емкостных сооружений (промежуточных резервуаров на водопроводной сети) сверх норм естественной убыли определяется по формуле:

W^р_i = Δh∙F_i /t − W_i^e , (30)

где: Δh – снижение уровня воды в резервуаре за время t;

F_i – площадь поверхности i-го резервуара, м²;

W_i^e – естественная убыль воды из резервуара, определяемая по приложению 5 Методики.

9.8. Объемы утечек через уплотнения сетевой арматуры и через водоразборные колонки определяются по формуле:

W^а_вк = δ × n × q × t, (31)

где: δ – доля, соответственно, арматуры и водоразборных колонок, имеющих утечки, в долях ед.;

n – общее количество, соответственно, сетевой арматуры и водоразборных колонок;

q – средний расход при утечке, соответственно, через уплотнения сетевой арматуры и из водоразборных колонок, м³/сут;

t – календарное число суток за расчетный период.

При отсутствии фактических данных средний расход при утечке, q , принимается:

- для сетевой арматуры – 4,3 м³/сут;

- для водоразборных колонок – 21,6 м³/сут.

9.9. Наличие скрытых утечек воды из водопроводной сети обнаруживают с помощью электронно-акустических приборов, а также по результатам манометрических съемок или систематического контроля давлений в сети при наличии соответствующих средств регистрации. Величину этих утечек воды в водопроводной сети конкретного микрорайона определяют балансовым методом по результатам замеров объемов воды, поданной в сеть и потребленной абонентами в ночные часы (с 2 до 5).

9.10. Водопроводную сеть отдельного района городской застройки (микрорайона) отключают от остальной сети, за исключением магистралей, по которым вода подается в микрорайон. Расходы воды измеряют с помощью средств измерений в насосной станции или в камерах, либо по падению уровня воды в контррезервуаре, питающем водой эти магистрали. С помощью средств измерений измеряют расходы воды у Потребителей. Если жилые здания не оборудованы средствами измерений, то в нескольких жилых домах из группы однотипных по этажности, количеству квартир и уровню благоустройства должны быть предварительно установлены средства измерений требуемого калибра для временного использования при определении утечек воды из внутридомовой сети.

9.11. Величина скрытых утечек воды, Q_скр , из водопроводной сети микрорайона

Q_скр = [⅀Q - (⅀Q_аб + ⅀W^пнс )] , (32)

где ⅀Q - объем поданной в сеть микрорайона воды в м³ за t ч;

⅀W^пнс - объем воды, не учитываемый средствами измерений, определяемый согласно п.8.5. настоящей Методики;

⅀Q_аб - объем воды, потребленный Потребителями за тот же период.

Общая величина скрытых утечек воды по населенному пункту за T суток

W_ут = ⅀Q_скр , (33)

где: L - протяженность водопроводной сети населенного пункта, км;

l - общая протяженность водопроводной сети микрорайонов, км.

Примечания: 1. Величины Q_аб и W^пнс относятся ко всем Потребителям микрорайона. Если средствами измерений охвачены единичные жилые дома в каждой группе однотипных домов, то результаты должны быть увеличены пропорционально числу домов в каждой группе.

2. Величину скрытых утечек определяют в нескольких микрорайонах, характерных по техническому состоянию водопроводной сети.

Сведения о величинах утечек воды фиксируются в таблицах по формам 1-5 приложения 6 Методики.

9.12. Естественная убыль воды определяется в соответствии с приложением 5 Методики. В нее включаются:

• потери от просачивания воды при ее подаче по напорным трубопроводам;

• потери от просачивания воды при ее хранении в РЧВ, размещенных на водопроводной сети, при их исправном техническом состоянии;

• потери на ветровой, капельный унос и испарение воды при эксплуатации фонтанов, установленных на водопроводной сети в случае, если фонтанные системы имеют балансовую принадлежность Услугодателя.

9.13. Скрытые утечки воды определяются любыми из методов, перечисленных в разделах 10 и 11 настоящей Методики, в зависимости от оснащения предприятий Услугодателя измерительными приборами.

9.14. В результате проведенной оценки определяется соотношение между объемом подачи воды в водопроводную сеть и объемами реализованной Потребителями воды в сумме с производственными расходами и потерями воды

Q_под − (Q_реал + Q_пр) = +/- ΔQ, (34)

где: Q_под - объем поданной воды в водопроводную сеть, м³/мес.;

Q_реал - объем реализованной Потребителям воды (по оплаченным счетам за водоснабжение), м³/мес.;

Q_пр - объем производственных расходов и потерь воды, полученный в результате оценки, проведенной по данной Методике, м³/мес.

В случаях когда:

ΔQ равна нулю или ΔQ положительна – проведенная оценка может свидетельствовать об эффективном использовании производственных расходов воды в системе водоснабжения;

ΔQ отрицательна – проведенная оценка может свидетельствовать о сверхнормативных производственных расходах и потерях воды в системе водоснабжения. В этом случае возникает необходимость разработки и реализации плана мероприятий по водосбережению в системе водоснабжения Услугодателя.

9.15. Среди первоочередных мер такого плана должны предусматриваться:

- борьба с утечками и нерациональным использованием воды;

- совершенствование методов и оборудования для дефектоскопии и диагностики водопроводной сети;

- устранение в кратчайшие сроки аварий и повреждений, изучение их причин с целью предупреждения появления в будущем;

- своевременное и качественное проведение текущего и капитального ремонтов;

- модернизация оборудования водопроводных и насосных станций и др.

С этой целью рекомендуются для проведения следующие работы:

- внедрение новых, более обоснованных принципов нормирования водопотребления, в частности, введение временных, а затем и постоянных эксплуатационных норм водопотребления населением (ЭНВН);

- применение новых методов и средств диагностики и дефектоскопии трубопроводов;

- паспортизация и составление математической модели водопроводной сети;

- применение труб из некорродирующих материалов, а также труб с внутренним антикоррозионным покрытием;

- применение новых методов ремонта и эксплуатации наружных и внутренних систем водоснабжения;

- применение более совершенной водопроводной арматуры и оборудования;

- автоматическое управление работой системы подачи и распределения водопроводной воды;

- снижение подачи воды и напоров в сети в ночное время суток;

- завершение создания системы полного учета воды при ее производстве, транспортировке и потреблении, составление общего баланса по потреблению питьевой воды населением;

- наращивание темпов реконструкции распределительных трубопроводов;

- полное обеспечение водопроводных станций и подстанций необходимыми для бесперебойного водоснабжения объемами резервуаров чистой воды;

- реконструкция насосных станций, оборудование всех насосных станций регуляторами частоты вращения электродвигателей, что позволит повысить надежность работы системы водоснабжения, уменьшить количество повреждений, сократить непроизводительные расходы воды и уменьшить расходы электроэнергии, совершенствование диспетчеризации и автоматизации управления всеми элементами системы водоснабжения города;

- оптимизация работы насосных станций и системы подачи и распределения воды;

- расширение объемов проведения ремонта внутренних систем водоснабжения (ремонт и замена неисправной водоразборной арматуры и труб) в жилом фонде, в первую очередь в тех домовладениях, где выявлены наибольшие величины утечек воды;

- применение во внутридомовых водопроводных сетях новой, водосберегающей арматуры, регуляторов напоров, квартирных приборов учета воды;

- наладка систем горячего водоснабжения, обеспечение циркуляции воды.

Мероприятия, относящиеся к компетенции собственников систем водоснабжения, включают в себя развитие систем водоснабжения, своевременную реновацию, обновление и перекладку изношенных и ветхих водопроводных сетей, техническое перевооружение основных производственных фондов, строительство новых регулирующих резервуаров, насосных станций, а также оснащение организаций водопроводно-канализационного хозяйства современными техническими средствами и техникой для эксплуатации.

Мероприятия, относящиеся к компетенции Услугодателя, являются по преимуществу эксплуатационными и включают в себя проведение планово-предупредительных ремонтов, перераспределение и управление потоками воды в целях снижения излишних напоров и амплитуды их колебания, своевременное обнаружение, локализация и ликвидация аварий, совершенствование системы учета расходов воды на собственные нужды и потерь воды.

10. Порядок обследований водопроводной сети с целью определения утечек воды

10.1. Для изучения состояния водопроводной сети, режима ее работы и выявления скрытых утечек воды проводятся следующие виды обследований и измерений на водопроводной сети, результаты которых используются при оценке объемов скрытых утечек:

- измерение расходов и напоров на определенных участках сети;

- телевизионный контроль внутреннего состояния трубопроводов;

- проведение манометрической съемки водопроводной сети;

- определение повреждений на водопроводной сети.

10.2. Телевизионный контроль проводится с целью выявления внутреннего состояния трубопроводов, составления паспортов (дефектных карточек) технического состояния водопроводных сетей, определения качества выполнения строительно-монтажных работ при прокладке новых и реконструированных трубопроводов.

10.3. Манометрическая съемка проводится с целью выявления участков с повышенным сопротивлением, определения напоров у потребителей и оптимизации режима работы водопроводной сети. Манометрическая съемка позволяет также обнаружить нарушения и сбои в работе водопроводной сети, вызванные, например, авариями на сети. Для проведения съемки в диктующих контрольных точках сети устанавливаются манометры, показания которых фиксируются одновременно в определенное время суток и заносятся в компьютер. Первичные манометры могут быть снабжены накопителями информации, которые позволяют непрерывно записывать и анализировать первичные данные в течение заданного срока (до 10 дней).

10.4. Определение мест повреждений на водопроводной сети производится путем фиксирования места возникновения акустических сигналов, которые возникают при истечении воды при повреждении напорных трубопроводов (свищ, расстыковка, трещина и др.). При этом применяются акустические и электронно-акустические способы определения мест повреждений напорных трубопроводов.

10.5. Способ акустического поточечного прослушивания с поверхности земли трассы водопровода заключается в том, что прослушивание трассы проводится через каждые 1-3 м с помощью геомикрофонов. Результаты измерений заносятся в память прибора, по которым и определяется место повреждения.

10.6. Корреляционный способ поиска скрытых повреждений заключается в том, что акустические сигналы, наведенные повреждением трубопровода, преобразуются в электрические сигналы и передаются в усилитель прибора-коррелятора. На корреляционный блок подаются радиосигналы от двух усилителей (излучателей), расположенных в начале и конце исследуемого участка. Коррелятор производит обработку поступающих данных и вычисляет расстояние от места утечки до ближайшего излучателя по формуле:

L = ( D – V × Δt ) / 2 , (35)

где: D - длина исследуемого участка;

V - скорость распространения звука в воде;

Δt - разница во времени распространения звука от места утечки до каждого излучателя.

10.7. Электронно-акустический способ с датчиками шума (например, Permalog и др.) позволяет определять возможные утечки на водопроводных сетях большой протяженности. Комплект приборов состоит из датчиков (регистраторов) и приемника. Датчики фиксируют место появления и интенсивность шума на водопроводной сети. Чувствительность регистратора, исходя из уровня чувствительности, не превышает 250 м, в связи с этим для обследования района необходимо расставлять систему датчиков, распределяя их согласно топологии водопроводной сети. Приемник сигналов устанавливается в автомобиле, служит для автоматического считывания показаний с ближайших датчиков посредством радиосвязи. Точное место утечки впоследствии определяют с помощью акустического коррелятора. Таким образом, за малый промежуток времени можно обследовать большие участки водопроводных сетей.

В процессе регистрации датчиком фиксируется интенсивность шума (рис. 2), а также количество записей (N) для каждой интенсивности шума.

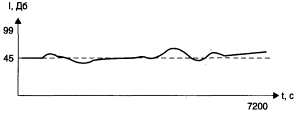

Рис.2. Пример 2-часового периода регистрации интенсивности шума водопроводной сети


Результаты измерений преобразуются в виде интегрированного графика - профиля шума (рис. 3). По основным параметрам графика - величине интенсивности шума (I) и ширине полосы шума (Sp) - определяется значимость утечки.

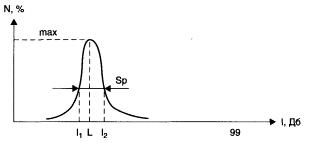

Рис.3. Профиль шума с основными характеристиками

Полученные результаты измерений заносятся в банк данных для последующего анализа и проведения работ по ликвидации повреждений напорных трубопроводов.

11. Порядок определения объемов скрытых утечек воды

11.1. Для определения объемов скрытых утечек применяются:

- расчетно-аналитический метод (основные расчетные зависимости приведены в разделе 9 настоящей Методики);

- инструментально-статистические (экспериментальные) методы;

- комплексный метод, объединяющий эти методы.

К инструментально-статистическим (экспериментальным) методам определения объемов скрытых утечек на водопроводной сети относятся:

- метод, основанный на экспериментальном определении суммарной площади отверстий трубопровода;

- зональный метод измерений объемов скрытых утечек без отключения потребителей ("открытый");

- зональный метод измерений объемов скрытых утечек с отключением потребителей ("закрытый");

- метод, основанный на результатах непрерывного измерения расходов и напоров воды с выделением периода ночных расходов.

11.2. Метод, основанный на экспериментальном определении суммарной площади отверстий трубопровода.

Суммарную площадь отверстий на исследуемом участке трубопровода можно определить путем замера их площади при раскопках скрытых течей, обнаруженных при обследовании сети корреляционными приборами (см. раздел 10), либо по результатам телевизионного обследования внутреннего состояния трубопроводов. Объемы скрытых утечек трубопровода в этом случае определяются следующим образом:

q_ут = 3600 × μ × t × ⅀ ω × √2gH, (36)

или

q_ут = 9600 × t × ⅀ ω × √H, (37)

где: q_ут - объем скрытых утечек на исследуемом участке трубопровода;

⅀ω - суммарная площадь живого сечения всех обнаруженных отверстий на участке;

μ - коэффициент, равный 0,6;

H - средний напор воды в трубопроводе на обследованном участке;

t –продолжительность утечки, ч.

11.3 . Зональный метод измерений объемов скрытых утечек ("открытый") без отключения потребителей.

Зональные методы измерений объемов скрытых утечек требуют предварительного изучения работы выбранных участков водопроводной сети в следующей последовательности:

- производится расчет объемов водопотребления отдельных зон водоснабжения на водопроводной сети (с населением от 30000 до 300000 человек). Для малых населенных пунктов размеры зон определяются из условия, что их общее количество должно быть не менее 3 при примерно равной численности населения в каждой зоне;

- определяется объем неучтенных расходов и потерь воды расчетно-аналитическим методом как разность подачи воды в зону и ее потребление абонентами;

- на основе предварительных расчетов для дальнейшего проведения работ по измерению утечек выбираются зоны водоснабжения с относительно высоким уровнем дисбаланса между подачей и реализацией воды;

- внутри намеченных зон водоснабжения выбирается ряд участков зональных измерений (УЗИ) с населением от 3000 до 10000 человек.

При выборе участка для организации зональных измерений учитываются следующие факторы:

- наличие на участке достаточного количества исправных приборов учета для измерения водопотребления;

- относительно высокая удельная аварийность на сетях и вводах в дома;

- минимальное количество задвижек, которые необходимо закрыть для изолирования зоны.

11.4. Участок зональных измерений на время производства замеров изолируется от остальной части водопроводной сети закрытием задвижек. Вода может поступать в зону сети через один или несколько питающих вводов, оборудованных приборами учета воды. Схема зонального метода измерений объемов скрытых утечек без отключения потребителей показана на рис. 4.



Рис. 4. Схема зонального метода измерения скрытых утечек на водопроводной сети без отключения потребителей (открытая).

11.5. Работы выполняются в следующей последовательности.

1. Составляется схема участка зональных измерений, на которой в масштабе 1:500 или 1:2000 наносятся водопроводные сети, гидранты, запорная арматура, измерительные камеры и потребители.

2. Заполняется паспорт участка зональных измерений, включающий:

- сведения о потребителях (степень благоустройства, вид системы горячего водоснабжения, этажность домов, количество жителей в домах);

- описание водопроводной сети (ведомость водопроводных труб с указанием материала, диаметра и года прокладки и итоговой общей протяженности труб в пределах зоны измерений).

3. Проводятся обследование и подготовка сети, включающие:

- выявление и устранение всех видимых утечек;

- пробную изоляцию измерительной зоны и проверку отсутствия притока в нее воды через отключающую арматуру с ремонтом или заменой негерметичных задвижек;

- проверку на пригодность узлов учета потребления воды у всех Потребителей, входящих в зону измерений, для выполнения измерений.

4. Оборудуется измерительная камера на питающем вводе участка зональных измерений (одна или несколько).

5. Выполняется измерение притока воды в зону измерений.

6. Выполняются одновременно измерения потребления воды у всех входящих в зону Потребителей. При необходимости используется оборудование для автоматического считывания показаний.

7. Проводится обработка результатов - определение расхода воды в единицу времени и удельного расхода (на 1 км сетей участка зональных измерений).

8. Объем скрытых утечек определяется как разность показаний приборов учета воды, установленных на питающих вводах зоны, и установленных на абонентских вводах, за один и тот же промежуток времени.

9. По мере накопления данных, полученных в различных районах города, отличающихся состоянием и параметрами трубопроводов, строятся регрессионные зависимости, позволяющие определить удельную величину скрытой утечки в зависимости от года прокладки, материала и диаметра труб, а также от интенсивности проведения работ по ремонту сети.

11.6. Зональный метод измерений объемов скрытых утечек ("закрытый") с отключением потребителей отличается от предыдущего метода тем, что на период измерений от сети отключаются все потребители воды в выбранной "закрытой" зоне. Обычно измерения производятся в ночное время, когда могут быть закрыты задвижки на домовых вводах. Величина скрытых утечек определяется по показаниям расходомеров, установленных на питающих вводах зоны. Определение величины скрытых утечек в зоне измерений с отключением потребителей является наиболее точным. Недостатком метода являются его трудоемкость и временные неудобства для потребителей.

11.7. Работы по составлению схемы и паспорта зоны измерений, подготовки сети к проведению измерений выполняются в той же последовательности (п.п. 1-9), что и предыдущим способом, за исключением п. 6 (см. выше). Дополнительно проводятся работы по отключению абонентов. Эти работы следует, по возможности, выполнять в ночное время с минимальными неудобствами для потребителей, их оповещением и всеми установленными согласованиями на выполнение временного отключения. Для экспериментальной оценки влияния интенсивности ремонтов сети на величину скрытых утечек в выбранных зонах проводятся повторные измерения. Результаты этих измерений могут быть использованы в дальнейшем для планирования объемов первоочередных работ по ремонту сетей, приводящих к существенному снижению утечек воды. Характер зависимости между интенсивностью проведения ремонтов сети и величиной скрытых утечек представлен на рис. 5.

11.8. Метод определение объемов скрытых утечек на основании измерений ночных расходов допускается к применению для измерения расходов воды, поступающей в отдельные районы города, предприятия, домовладения. Его основы рассмотрены в Методике определения ЭНВН населенных пунктов, использующей опыт отечественных и зарубежных исследовательских и производственных организаций и предприятий.

11.9. Для применения метода определения скрытых утечек на основании замеров ночных расходов приборы учета воды, установленные на насосных станциях, водопроводных вводах в отдельные здания, следует дополнительно укомплектовать узлом импульсного выхода, соединенного с приборами накопления информации. Они предназначены для сбора, обработки, хранения и передачи на компьютер данных, полученных со счетчиков с узлом импульсного выхода. Электронная структура прибора устроена на базе микропроцессора, который для каждого полученного потока импульсов рассчитывает мгновенный расход и сохраняет его в хронологической последовательности.

11.10. Определение расхода воды в заданных параметрах производится автоматически пересчетом по формуле:

Q = n × P × 3,6/T × N, (38)

где: n - количество импульсов за установленный период времени;

P - значимость (вес) импульса, задается при установке прибора;

T - количество входных оптических считываний;

N - частота считываний и обработки входной информации оптических или других импульсов (по паспорту прибора, например, для приборов "CURCA", "DEBIDOS" частота считываний составляет 31,25 мс).

В ходе измерений определяются:

- среднечасовые расходы воды в течение всего периода измерений (не менее 7 суток);

- минимальные и максимальные часовые расходы воды за период измерений;

- количество потребленной воды за каждый промежуток времени определения расхода;

- мгновенные минимальные и максимальные расходы потребляемой воды за определенный промежуток времени.



Рис.5. Общий вид зависимости величины утечек от доли капитально

отремонтированных водопроводных сетей: 1 - частота появления утечек, % от общей подачи; 2 - интенсивность восстановления сети, % от общей протяженности сети.

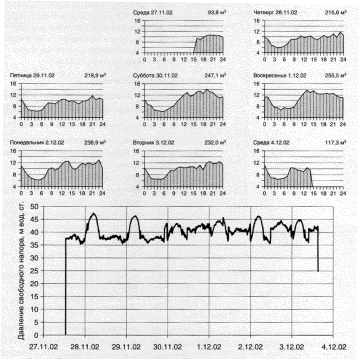

Параллельно выполняются измерения напора на сети (в точках измерения расхода). Пример результатов таких замеров приведен на рис. 6.

Рис. 6. Результаты замеров

11.11. На основании замеров ночных расходов допускается определять утечки в жилых, общественных и производственных зданиях при отсутствии ночного водопотребления.

Величина потерь (утечек) воды q_ут определяется по минимальному (мгновенному) ночному расходу воды и данным о напорах в дневное и ночное время, по формуле:

q_ут = q_ноч ( 4 + К × 20 × ), (39)

где: q_ноч - минимальный (мгновенный) ночной расход воды, м³/ч;

K - эмпирический коэффициент, равный 0,85;

H_эф.дн - эффективный напор в дневное время;

H_эф.н - эффективный напор в ночное время (с 1 до 5 ч).

11.12. Для жилых домов вычисляется удельная величина ночного расхода и утечки на одного жителя q_ж.ноч и q_ж.ут. По мере накопления информации устанавливаются статистически достоверные показатели q_ж.ноч и q_ж.ут для групп жилых домов, отличающихся степенью благоустройства, плотностью заселения квартир, формой собственности и другими факторами, определяемыми с учетом местных условий.

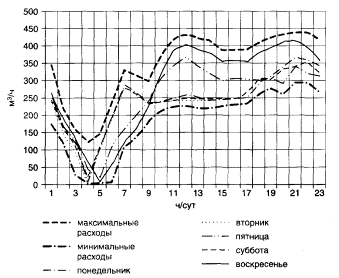

11.13. Пример результатов измерений расходов и напоров данным способом на вводе в здание показан на рис. 7.



Рис.7. Пример результатов измерений расходов и напора на вводе в здание


11.14. Работы по определению скрытых утечек в отдельных районах (зонах водоснабжения) выполняются в следующей последовательности:

- выбирается изолированный район города (зона водоснабжения), общая подача в которых известна и определяется приборами с записью мгновенных показаний;

- на основе периода измерений не менее 7 суток определяется мгновенный ночной расход зоны водоснабжения q_з.ноч;

- определяются общие ночные утечки в жилых домах:

⅀ q_ж.ноч = ⅀ q_ж.ноч × N_ж , (40)

где: N_ж - количество жителей в зоне водоснабжения.

Величина q_ж.ноч устанавливается по статистически достоверной выборке домов, принятой для системы коммунального водоснабжения:

- на основе замеров или обработки статистических данных о водопотреблении находятся ночные расходы прочих абонентов, сумма q_па.ноч;

- скрытая утечка в ночное время рассчитывается на основании равенства:

q_ут.ноч = q_з.ноч − ⅀ q_ж.ноч − ⅀ q_па.ноч (41)

- суточная скрытая утечка определяется по формуле (38), в которой вместо ночной утечки здания q_ут.ноч используется скрытая утечка в ночное время по всей зоне водоснабжения сумма q_ут.ноч;

- на основе скрытой суточной утечки и протяженности трубопроводов в зоне водоснабжения рассчитывается удельная скрытая утечка на 1 км водопроводной сети.

11.15. Комплексный способ определения величины скрытых утечек подразумевает, как правило, поэтапное проведение изучения и оценки величин скрытых утечек. Вначале производится оценка величин неучтенных расходов и утечек воды расчетно-аналитическим способом. На основе проведенного анализа выбираются наиболее неблагоприятные участки водопроводной сети, имеющие наибольшие объемы утечек. На них проводятся подготовительные работы по обнаружению и ликвидации наиболее крупных утечек. Затем в этой зоне производится экспериментальное измерение величины скрытых утечек, применяется открытый или закрытый способ УЗИ. Накапливаются и обрабатываются данные о ночных расходах воды, насосные станции оборудуются расходомерами с накопителями мгновенных расходов. Выполняется определение объемов скрытых утечек на основании определения ночных расходов в зонах водоснабжения. Все измерения периодически повторяются. Мониторинг на основании ночных расходов в зонах водоснабжения, обслуживаемых насосными станциями, может выполняться непрерывно. Комплексный метод является наиболее точным, так как позволяет продублировать определение изучаемых показателей разными способами и уменьшить ошибки в оценке показателей.

11.16. Настоящая Методика не отвергает применение других методов обследования и определения утечек воды (зарубежные специализированные фирмы) при соответствующем обосновании и подтверждении их эффективности.
