Автоматическая регулировка усиления (АРУ) ПРМ


АРУ предназначена для поддержания уровня выходного сигнала ПРМ вблизи заданного значения при изменении амплитуды входного сигнала.

Причины изменения амплитуды:

1. Изменение расстояния между ПРМ и передатчиком.

2. Изменение направления ПРМ и передающих антенн.

3. Изменение условий распространения радио волн.

4. Изменение отображающей поверхности (для РЛС).


К(U_p)

Блок высокой частоты

U_вх

УРЧ

ПЧ

УПЧ




U_вых

АРУ

U_p




; ; -уравнение идеальной АРУ




Для случая АМ-сигнала:










АРУ должна реагировать только на изменения средние значения амплитуды U_ср.

АРУ :1) – прямые, 2) - обратные

Блок высокой частоты

УРЧ

ПЧ

УПЧ

D

УЧМ

U_вх U_вых






U_раб АРУ


Ф1

АРУ

D1

АРУ
U_вх

Обратная



D1

АРУ
Е₃


Ф2

АРУ





Прямая

Е₃₂


Обратная АРУ - точка приложения регулировочного напряже-ния находится ближе по входу ПРМ (Ир1) чем точка съема входного напряжена АРУ.

Прямые АРУ наоборот.

Особенности:

Обратные АРУ – защищают от перегрузок систему АРУ, изменение параметров системы АРУ меньше сказывается на смещение характеристик ПРМ (т.к. есть обратная связь), но не может дать постоянства выходного напряжения. Причина - выход линейного тракта ПРМ является входом систем АРУ. Система не может обладать большой регулировкой усиления, кроме того, так как система с ОС, то она обладает ограниченным быстродействием (из-за чего система может стать неустойчивой).

Прямые АРУ – позволяют обеспечить в принципе постоянное напряжение на выходе; при выходе обеспечивает высокое быстродействие, но перегрузкам подвержена сама система, поэтому надо ставить на вход свою систему усиления


Большее распространение получили обратные АРУ.

ВРЕМЕННЫЕ АРУ (ВАРУ)

Применяются в ПРМ РЛС обнаружения и обзора земной поверхности.

ФУНКЦИОНАЛЬНАЯ СХЕМА:

D

U

Блок высокой частоты

УРЧ

ПЧ

УПЧ

ВУ

_Вх U_вых




ГРН
U _p

От ПРД

U_ПРД МС ЗС




t




U_ГРН t




U_Рmax




ГРН – генератор регулирующего напряжения.

ЗС – зондирующие сигналы.

МС – мешающие сигналы.

СЦ – сигнал цели.


АНАЛО – ЦИФРОВАЯ АРУ

U
РУ

Д

ДУ
_вх U_вх



СУВКР

СФКР

ПНК
N_р






N_эт

РУ– регулируемый усилитель.

ВУ – видеоусилитель.

ПНК – преобразователь напряжения в код.

СФКР – схема формирования кода регулирования, где он сравнивается с эталонным значением кода.

СУВКР – схема усреднения и запоминания кода регулирования.

В качестве РУ используются ключевые транзисторы или диоды.

Достоинства АЦ АРУ по сравнению с аналоговой: высокая точность регулировки усиления; большой динамический диапазон; высокое быстродействие.

Все системы АРУ делятся на: инерциальные и безинерционные.

Инерционные реагируют на изменение средней амплитуды последовательности входного сигнала.

U_вх U_ср




K_прм(t) t




t

Пропорционально U_cред. будет меняться коэффициент усиления ПРМ.

Безинерционные АРУ реагируют на изменение напряжения во время длительности импульса:

U_вх





t




U_вых

U_овых







_u


U_{0 вых.} сonst.

За время _ару>_и, за время _и АРУ должно отработать изменение амплитуды, чтобы U_0вых. const . Между импульсами АРУ разомкнуто.

Все системы АРУ в зависимости от типа РУ делятся на режимные и не режимные.

РУ

U_вх U_вых







U_р

Пусть РУ – это резонансный усилитель. Тогда |K(jw)|=|S’||Z_H’|

S – крутизна активного элемента.

Чтобы менять усиление нужно:

1. менять крутизну (получаем режимную АРУ)

|S’|=f (U_p)

2. менять сопротивление нагрузки (получаем не режимное АРУ)

|Z_H’|=f (U_p)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ СИСТЕМЫ АРУ

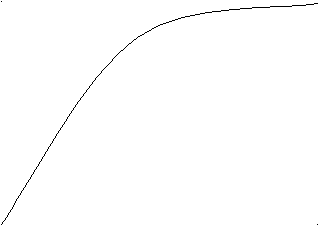

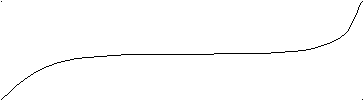

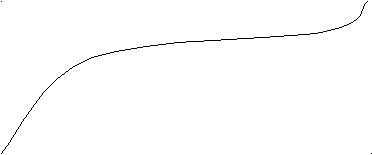

1.Основной характеристикой является амплитудная характеристика линейного тракта приемника.

U_Вых

Без АРУ

U^*_{вых max}





C АРУ

U_{вых max}


U_{вых min}




U_{вх min} U*_{вх max} U_{вх max} U_вх


U_вход.min и U_вход.max – определяют динамический диапазон ПРМ.

С применением системы АРУ динамический диапазон на линейном участке существенно расширяется, т.е. ПРМ не перегружается.




U_вых




без АРУ








идеальная с АРУ

U_вх




U_{вх мах}

Фактически значение U _вых. должно быть постоянно.

Чтобы АРУ не реагировало на шумы ПРМ, применяют задержанные системы АРУ.


ф
Ф

АРУ

D

АРУ
ильтр




U_{р Uз}


детектор АРУ открывается только, когда U _вход.>U₃

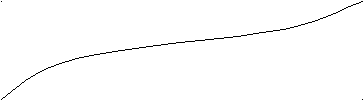

В этом случае амплитудная характеристика выглядит следующим образом:


U_вых


без АРУ








АРУ с задержкой







U_вх

U_{вх мин }U_з U_{вх макс}


ее преимущество в том, что она не подвержена воздействию помех или слабых сигналов; в зависимости от напряжения задержки U₃ система обладает большим быстродействием - чем больше U₃, тем больше быстродействие.


ЭЛЕМЕНТЫ СИСТЕМЫ АРУ


Любая система АРУ включает в себя:

детектор

U
РУ

Д
_вх U_вых U_д




Может

Uр отсутствовать


Усил.

Ф

фильтр


Детектор – ничем не отличается от обычных диодных детекторов, которые используются в основном тракте ПРМ.

По этому часть детектор АРУ совмещают с детектором ПРМ.

Фильтр АРУ – строятся на базе RC - цепей.

Наиболее широко применяется однозвенный RC – фильтр.





|К| АЧХ

R_ф фильтра

С_ф

W_B ~1 /  _ф




W_B W



Чтобы правильно выбрать параметры фильтра надо учитывать, что:

1. W _в>W _{max ср.}, где W _{max ср.} – максимальная средняя частота входящего сигнала.

2. W_в << _min, где _min - минимальная частота спектра полезного модулированного сигнала; W_в – верхняя граничная частота фильтра.


Подходит




W_B







W_B _min _max W

в этом случае происходит демодуляция, т.е. такой вариант невозможен.

Применяются также двухзвенные фильтры:

R_ф1 R_ф2




C_ф1 C_ф2





они применяются для повышения быстродействия системы АРУ.

Подбирая параметры, можно сделать так, чтобы сигнал проходил в фазе. Но эта структура менее устойчива.

Еще одна разновидность фильтра:



















здесь меньший фазовый сдвиг на верхних частотах, т.е. система по сравнению с первой схемой более устойчива.


РЕГУЛИРУЕМЫЙ УСИЛИТЕЛЬ (РУ)

1. Режимный РУ.





U_вых


















R_ф R_з

U_ф Е_с




С_ф





на затвор транзистора подается регулирующее напряжение U_p.

Регулируя напряжение U₃₄ меняем крутизну стоко-затворной характеристики триода, а следовательно меняем коэффициент усиления.

Глубина регулировки здесь:




Это АРУ не задержанная.

2. РУ с изменяемой ОС (тоже режимный).

V1
















V2










Up

E_k


На V₁ собрана схема резонансного усилителя, а на V₂ собрана регулируемая обратная связь.

Коэффициент усиления триода V₂ регулируется изменением регулирующего U_p.


K



где K – коэффициент усиления V₁,а  - коэффициент усиления V_2.

 переменное => K _ос. тоже переменное.

Достоинство по сравнению с первой схемой: больший динамический диапазон, а глубина регулировки тоже больше


3. Нережимный РУ (электрический управляемый аттенюатор).


Если U_p= 0, то диоды открыты и коэффициент усиления максимален и наоборот.

Достоинство: глубина регулировки 25-30 дБ. Простота.

Недостаток: большие нелинейные искажения за счет диодов.






















Uр
















Ек


СТАТИЧЕСКИЙ РЕЖИМ (СР) РАБОТЫ АРУ


При анализе СР полагают, что переходные процессы закончены и системы находятся в установившемся состоянии.


СТРУКТУРНАЯ СХЕМА:





K₀(Uр) E з


РУ

Д

U_вх U_вх Кд

Uр U1


Усил.

Ф

Кус Кф


РУ меняет свое K₀ в зависимости от U_p

Задается при этом

Для идеальной системы АРУ:

В СР анализируем:

требуемая глубина регулировки:

Задается типом РУ и определяем вид регулировочной характеристики.


K₀

К₀^max аппроксимируем K_{0 начал.} =K_{0 max}



 tg=Kapy=KdKpKyc

К₀^min глубина регулировки

Uр на одном усилителе




Для всех каскадов:

Число каскадов (округляем в большую сторону до целого числа).


При выборе числа РУ надо учитывать:

1. РУ должны находиться влзможно ближе к входу приемника, чтобы большее число каскадов ПРМ было защищено от перегрузок;

2. с возрастанием числа каскадов уменьшается линия глубины регулирования требуется от каждого каскада следовательно уменьшается искажения полезного сигнала.


N=2-5 – обычная.


ДИНАМИЧНЫЙ РЕЖИМ (ДР) РАБОТЫ АРУ


При анализе ДР анализируется длительность переходных процессов системы ее инерциальность (быстродействие) и ее устойчивость, чтобы оценить степень искажения полезного сигнала (его огибоющей).


Анализ переходных процессов.

При этом полагаем:

1. РУ является безинерционным устройством;

2. все инертности АРУ заключены в инерциальности ее фильтра;

3. регулированная характеристика РУ апраксимируется прямой линией.


Анализ сводится к следующему: надо найти дифференциальное уравнение этой системы и его решение.

Уравнение этой прямой:

K _p = K (U_p) = K_{0 начал.} – pU_p;


К(Up)

Ko_нач Kp=K(Up)=Ko_нач - pU_p;

P=tg - крутизна регулировочной

 характеристики




U_{p max}



Выберем в качестве фильтра АРУ - однозвенный RC фильтр.


R_ф

U_p Коэффициент усиления

U₁ РУ (Кус=1)

C_Ф его как бы нет


Тогда -дифференциальное уравнение

этой цепи

Найдем связь U_вх и U_вых

К₀^начК^нр U_вых< Eз(АРУ разомкнут)

U_вых= U_вх

К₀^нр ( К₀^нач – РU_р) U_вых> Eз


К₀^нр-Коэффициент усиления нерегулируемого усилителя

Найдем отсюда U_Р: (из второго условия)



U₁- напряжение на входе фильтра

U₁=К_АРУ(U_вых -РЕ_зад);

К_АРУкоэффициент передачи детектора Кd

Подставим U_p и U₁ в дифференциальное уравнение.

Получим дифференциальное уравнение системы АРУ.

- это линейное дифференциальное уравнение первого порядка. Решение этого дифференциального уравнения зависит от закона изменения входного сигнала.

Для анализа переходных процессов входа сигнала это скачек, тогда решение этого уравнения:

U_вх






t


U_{вых. нач.} – начальное значение выходного напряжения:

U_{вых. нач.}=K_{0 нр.}K_{0 нач.} U_вход.

-эквивалентный коэффициент усиления цепи АРУ,

=К₀^нрК_АРУР

_АРУ - постоянная времени цепи АРУ.



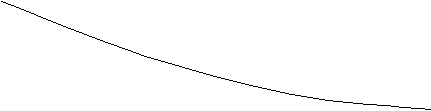

График переходных процессов в системе АРУ:




Входной сигнал

U_вых^нач

E₃₁ убывает по exp







E₃₂

U_вых^уст


t

При t




Чем  Е_3, тем  U_вых ^уст; Е₃₁>E₃₂


Таким образом, быстродействие системы АРУ зависит:

1. от величины нерегулируемых коэффициентов усиления (чем больше эта величина, тем меньше  и тем выше быстродействие);

2. от величины коэффициента усиления цепи АРУ (чем выше K_АРУ, тем больше крутизна следовательно меньше _АРУ следовательно больше быстродействие);

3. от амплитуды входного сигнала (чем больше U_вх., тем меньше , тем больше быстродействие, будет круче спадать exp.);

4. от постоянной времени фильтра _ф=С_фR_ф (чем больше _ф, тем больше _АРУ следовательно, меньше быстродействие);

5. от E (чем больше E₃, тем больше инерционность АРУ).


Устойчивость системы АРУ

Анализ устойчивости нужен только для обратных АРУ.


U
РУ
_вх U_вых




Uр


УС

Ф

Д
Е₃




Причина неустойчивости: так как есть ОС, то может оказаться, что фазы U_p и U_вх. совпадают, следовательно, будет генерация в системе с ОС.

Неустойчивость выражается: в выходе напряжения системы будет присутствовать паразитная модуляция вплоть до генерации автоколебания.

Система будет неустойчивой только при условии, что U _вх. 0. .

Можно проанализировать неустойчивость по критерию. Найквиста.

При этом нужно разорвать цепь ОС.

Тогда определяем коэффициент передачи тракта:



=U_ф/U_ВЫХ - Коэффициент передачи цепи ОС (цепи АРУ).

Для устойчивости системы с ОС должно выполнятся два условия:

1. |K| <1 – коэффициент передачи всей замкнутой системы.

2. Фазовый сдвиг в системе не равен 2πn


_к2 πn

Если какое-то одно из условий не выполняется, то генерации не будет и система будет устойчивой.

Система с однозвенным фильтром почти всегда устойчива, так как второе условие не выполняется. В нем максимальный фазовый сдвиг равен 90^0.


Особенности работы АРУ в приемниках импульсных сигналов


АРУ делятся на инерционные и безинерционным.

1. Инерционные системы АРУ.


В таких АРУ должно выполнятся условие _АРУ>>Т_п, где Т_п – период повторения импульсов.

Тогда характеристики такой АРУ аналогичны характеристикам АРУ для непрерывных сигналов.

В качестве примера рассмотрим импульсное АРУ в ПРМ РЛС, решающую задачу по дальности и угловым координатам:



U_ВХ U_ВЫХ


U<sub>Р

СИ ПРД к ССУК</sub>


U_ВХ^АРУ(*) E₃



РУ

Д

ВУ

СК

УПТ

ФНЧ

Д

U_ВХ ЗИ СИ













t

U_{СИ n}

_ЗАД _ЗАД









U_ВХ^ару t











t

На рисунке обозначено: ВУ - видеоусилитель; СК-стробирующийся каскад, открывающийся строб-импульсами передатчика. Выход СК используется для ССУК – схемой слежения по угловым координатам; ЗИ - зондирующие импульсы передатчика; ОИ - Отраженные от цели импульсы. Uр- пропорционально последовательности видеоимпульсов на U_вх^АРУ*

АРУ реагирует на среднее значение огибающей, поэтому _АРУ выбираем из условия: _АРУ>>_и, а с другой стороны эта величина должна быть гораздо меньше максимального периода отраженного сигнала: _АРУ<<_оn,

Весь остальной расчет аналогичен расчету системы АРУ для непрерывных сигналов.

2) Безынерционные системы АРУ.

Применяются по назначению самой радиосистемы: например, АРУ приемник самолетного ответчика; АРУ приемника РЛС обнаружения.

Для этих АРУ различают два режима работы:

1. _БАРУ>_u ; 2) _БАРУ<_n,


Рассмотрим первый режим:

_БАРУ>_{u ,} следовательно сигнал проходит при максимальном усилении.


Uвых без системы БАРУ

с системой БАРУ


Uвх

ПИ

Для системы без БАРУ


ОИ


С включенной БАРУ


t



ОИ - отраженный импульс

от цели

ПИ- помеховый импульс.

То есть БАРУ решают еще

задачу по борьбе с

импульсными помехами
















Рассмотрим второй вариант: _БАРУ<_n,


Uвх Uвых с БАРУ


U₀=var


_U = var

U_0вых



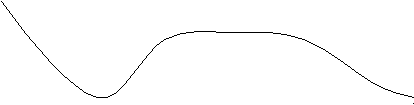

Сигнал имеет переменную амплитуду U₀ и длительность импульса так же переменная.

Нужно так выбирать _БАРУ, чтобы U_0вых была постоянна независимо от U₀ и _u.

Главная задача здесь выделить сигнал и сформировать на выходе сигнал с постоянной U_0вых.

Это более быстродействующая система, чем первая.

В периоды между импульсами обе системы БАРУ не работают - они разомкнуты, то есть это системы дискретные во времени.
