СНБ 4.03.01-98
водительности ГНС, степени заполнения резервуаров и количества резервируемого для хранения СУГ на газонаполнительной станции. Количество резервируемого для хранения СУГ следует определять в зависимости от расчетного времени работы ГНС без поступления (t), сут, определяемого по формуле
(7)где L — расстояние от завода-поставщика сжиженных газов до ГНС, км;
V — нормативная суточная скорость доставки грузов повагонной отправки, км/сут (допускается 330 км/сут);
t1 — время, затрачиваемое на операции, связанные с отправлением и прибытием груза (принимается 1 сут);
t2— время, на которое следует предусматривать эксплуатационный запас сжиженных газов на ГНС (принимается в зависимости от местных условий в размере 3-5 сут).
При соответствующем обосновании (ненадежность транспортных связей и др.) допускается увеличивать время (t2), но не более чем до 10 сут.
12.45 При расположении ГНС в непосредственной близости от предприятия, вырабатывающего сжиженные газы, транспортирование которых на ГНС осуществляется в автоцистернах или по трубопроводам, а также для АГЗС с получением сжиженных газов с ГНС допускается сокращать время (t) до 2 сут.
При размещении ГНС на территории промышленного предприятия запас сжиженных газов следует определять в зависимости от принятого для промышленного предприятия норматива по хранению резервного топлива.
12.46 Резервуары для сжиженных газов на ГНС могут устанавливаться надземно и подземно.
Надземными считаются резервуары, у которых нижняя образующая находится на одном уровне или выше планировочной отметки прилегающей территории.
Подземно расположенными резервуарами следует считать резервуары, у которых верхняя образующая находится ниже планировочной отметки земли не менее чем на 0,2 м.
К подземным резервуарам приравниваются надземные, засыпаемые грунтом на высоту не менее 0,2 м выше их верхней образующей и шириной не менее 6 м, считая от стенки резервуара до бровки насыпи. Размещение резервуаров в помещениях не допускается.
Примечание — Прилегающей к резервуару территорией считается территория на расстоянии 6 м от стенки резервуара.
12.47 Резервуары должны устанавливаться с уклоном от 2 до 3 % в сторону сливного патрубка.
12.48 Надземные резервуары следует устанавливать на опоры из негорючих материалов (с пределами огнестойкости не менее 2 ч) с устройством стационарных металлических площадок с лестницами. Площадки должны предусматриваться с двух сторон от арматуры, приборов и люков. К штуцеру для вентиляции следует предусматривать площадку с одной стороны.
Площадки и лестницы следует выполнять в соответствии с требованиями, предусмотренными 12.40.
При устройстве одной площадки для нескольких резервуаров лестницы следует предусматривать в концах площадки. При длине площадки более 60 м в средней ее части следует предусматривать дополнительную лестницу. Лестницы должны выводиться за обвалование.
12.49 Надземные резервуары должны быть защищены от нагрева солнечными лучами (например, окраска резервуаров в белый или серебристый цвет).
12.50 Надземные резервуары следует располагать группами, как правило, в районе пониженных планировочных отметок площадки ГНС.
Максимальную общую вместимость надземных резервуаров в группе следует принимать в соответствии с таблицей 15.
Максимальные расстояния в свету между группами резервуаров следует принимать по таблице 16.
12.51 Внутри группы расстояния в свету между надземными резервуарами должны быть не менее диаметра наибольшего из рядом стоящих резервуаров, а при диаметре резервуаров до 2 м — не менее 2 м. Расстояние между рядами надземных резервуаров, размещаемых в два и более рядов, следует принимать равным длине наибольшего резервуара, но не менее 10 м.
48
СНБ 4.03.01-98
Таблица 15
| Общая вместимость резервуаров ГНС, м3 | Общая вместимость резервуаров в группе, м3 |
| До 2000 Св. 2000 " 8000 | 1000 2000 |
Таблица 16
| Общая вместимость резервуаров в группе, м3 | Расстояние в свету между внешними образующими крайних резервуаров групп, расположенных надземно, м |
| До 200 Св. 200 " 700 " 700 " 2000 | 5 10 20 |
12.52 Для каждой группы надземных резервуаров по периметру должно предусматриваться замкнутое обвалование или ограждающая стенка из негорючих материалов (например, из кирпича, бутобетона, бетона и т.п.) высотой не менее 1 м, рассчитанные на 85 % вместимости резервуаров в группе. Ширина земляного вала по верху должна быть не менее 0,5 м. Расстояния от резервуаров до подошвы обвалования или ограждающей стенки должны быть равны половине диаметра ближайшего резервуара, но не менее 1 м.
Для входа на территорию резервуарного парка по обе стороны обвалования или ограждающей стенки должны быть предусмотрены лестницы-переходы шириной 0,7 м, не менее двух на каждую группу, расположенные в разных концах обвалования.
12.53 Для подземного размещения допускается предусматривать только цилиндрические резервуары. Расстояния в свету между отдельными подземными резервуарами должны быть равны половине диаметра большего смежного резервуара, но не менее 1 м.
12.54 Подземные и наземные засыпаемые грунтом резервуары должны устанавливаться, как правило, непосредственно на грунт. Устройство фундаментов для резервуаров следует предусматривать при неблагоприятных грунтовых условиях: наличии грунтовых вод на глубине разработки котлована или несущей способности грунта менее 0,1 МПа, или опирании резервуара на пучинистый грунт и др.
Фундаменты под резервуары следует предусматривать из негорючих материалов, например, камня, бетона, железобетона и др.
Засыпку резервуаров следует предусматривать песчаным или глинистым грунтом, не имеющим в своем составе органических примесей.
12.55 При размещении подземных резервуаров в пучинистом грунте последний должен быть заменен песчаным на глубину промерзания, а в местах с высоким стоянием грунтовых вод (выше нижней образующей резервуаров) следует предусматривать решения по предотвращению всплытия резервуаров.
12.56 Резервуары следует защищать от коррозии:
— подземные — в соответствии с требованиями ГОСТ 9.602 и нормативно-технической документации, утвержденной в установленном порядке;
— надземные — покрытием, состоящим из двух слоев грунтовки и двух слоев краски, лака или эмали, предназначенных для наружных работ при расчетной температуре в районе строительства.
Технологическое оборудование ГНС
12.57 Для перемещения жидкой и паровой фаз СУГ по трубопроводам ГНС следует предусматривать насосы, компрессоры или испарительные (теплообменные) установки.
Допускается использовать энергию сжатого природного газа для слива и налива СУГ. Допустимое давление (Рдоп), МПа (абс.), в опорожняемом резервуаре при поддавливании природным газом определяется из графика (рисунок 1) в зависимости от температуры СУГ (Т), °С, и давления (Ро), МПа (абс.), в нем до начала поддавливания. При этом должен быть предусмотрен контроль температуры СУГ в опорожняемом резервуаре или на сливном трубопроводе.
12.58 Допускается при сливе СУГ с применением сжатого природного газа поддерживать давление (Р), МПа (абс.), в опорожняемом резервуаре выше величины (Рдоп), определенной из графика (рисунок 1), но не более 1,6 МПа (абс.). При этом, если опорожняемая емкость не оборудована элементами, разделяющими паровую и жидкую фазы, последняя порция СУГ является некондиционной и не должна сливаться из резервуара. Объем этой порции (V), л, рассчитывается по формуле
49
СНБ 4.03.01-98
Рисунок 1

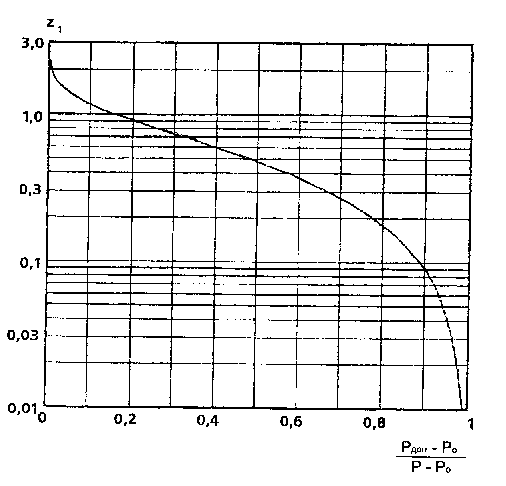

(8)где z1 — параметр, определяемый из графика (рисунок 2) по известным (Р), (Рдоп), (Ро);
S — площадь максимального горизонтального сечения опорожняемого резервуара, м2;
t — время, часы, в течение которого давление (Р) в опорожняемой емкости поддерживалось выше величины (Рдоп).
Некондиционный остаток либо разбавляется свежим СУГ в пропорции не менее чем 1:10, либо используется для наддува других резервуаров путем отсоса паровой фазы. Кондиционность его восстанавливается, если давление в паровой фазе за счет отсоса поддерживалось ниже (Рдоп) в течение времени не меньше, чем утроенное время (t) предшествующего слива при повышенном давлении.
Если слив производится в емкость равного или большего объема, чем опорожняемая, а объем некондиционной порции СУГ не превышает 10 % от объема опорожняемой емкости, то допускается полный слив СУГ.
12.59 Компрессоры следует размещать в отапливаемых помещениях. Пол помещения, где размещаются насосы и компрессоры, должен быть не менее чем на 0,15 м выше планировочных отметок прилегающей территории.
Насосы и компрессоры следует устанавливать на фундаментах, не связанных с фундаментами другого оборудования и стенами здания.
При размещении в один ряд двух и более насосов или компрессоров необходимо предусматривать, м, не менее:
— ширину основного прохода по фронту обслуживания — 1,5;
— расстояние между насосами — 0,8;
— расстояние между компрессорами — 1,5;
— расстояние между насосами и компрессорами — 1,0;
— расстояние от насосов и компрессоров до стен помещения — 1,0.
12.60 На всасывающих трубопроводах насосов и компрессоров следует предусматривать запорные устройства, на напорных трубопроводах — запорные устройства и обратные клапаны.
Перед насосами следует предусматривать фильтры с продувочными трубопроводами, за насосами на напорных трубопроводах — продувочные трубопроводы, которые допускается объединять
50
СНБ 4.03.01-98

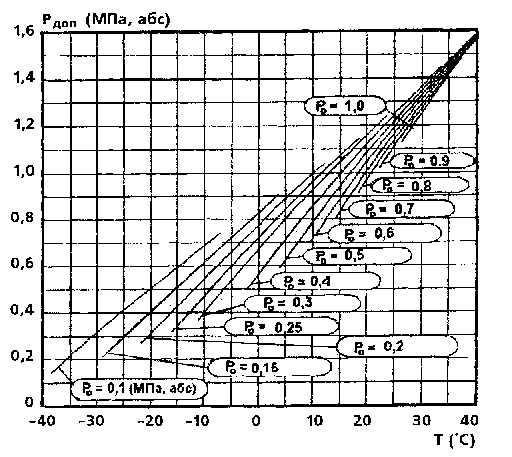

Рисунок 2
с продувочными трубопроводами от фильтров. На напорном коллекторе насосов следует предусматривать перепускное устройство, соединенное с всасывающей линией насоса. На перепускном устройстве не допускается предусматривать запорную арматуру.
На всасывающих пиниях компрессоров должны предусматриваться конденсатосборники, на нагнетательных линиях за компрессорами — маслоотделители. Конденсатосборники должны оборудоваться сигнализаторами уровня и дренажными устройствами.
Сигнализаторы уровня должны иметь блокировку с компрессорами, обеспечивающую остановку компрессора при максимальном уровне газа в конденсатосборнике.
12.61 Компрессоры и насосы должны быть оборудованы автоматикой, отключающей электродвигатели во всех случаях, предусмотренных в техническом паспорте компрессора или насоса, а также в случае:
— загазованности помещения в соответствии с указаниями 12.104 и 12.105;
— повышения давления на нагнетательных линиях насоса и компрессора свыше 1,6 МПа;
— достижения максимального уровня в заполняемом резервуаре (для агрегатов, предусматриваемых для заполнения резервуаров).
12.62 Испарители (теплообменники) следует оборудовать автоматикой, обеспечивающей отключение испарителя в случаях, указанных в 13.25, а также при максимальном уровне газа в заполняемом резервуаре в случае заполнения резервуаров с помощью испарителей (теплообменников).
12.63 Соединение электродвигателей с насосами и компрессорами следует предусматривать муфтовым с диэлектрическими прокладками и шайбами.
При реконструкции существующих насосно-компрессорных отделений допускается сохранять соединение двигателя с насосом или компрессором клиноременной передачей при условии исключения возможности искрообразования.
12.64 Оборудование наполнительного отделения следует принимать, как правило, из условия обеспечения механизированного комплексного выполнения операций по сливу, наполнению, контролю герметичности и наполнения баллонов.
12.65 Контроль степени наполнения баллонов следует предусматривать путем взвешивания или другим методом, обеспечивающим неменьшую точность определения степени
51
СНБ 4.03.01-98
наполнения всех баллонов (100 %). Для обеспечения контроля герметичности баллонов в холодное время года допускается предусматривать установки для подогрева газа.
12.66 Для слива газа из переполненных баллонов и неиспарившегося газа следует предусматривать резервуары, размещенные:
— в пределах базы хранения — при общей вместимости резервуаров свыше 10 м3;
— на расстоянии не менее 3 м от здания наполнительного цеха (на непроезжей территории) — при общей вместимости резервуаров до 10 м3.
12.67 Для наполнения СУГ автоцистерн и заправки газобаллонных автомобилей, принадлежащих предприятиям газового хозяйства, следует предусматривать наполнительные и заправочные колонки, которые следует размещать на общей площадке. Допускается предусматривать заправочные колонки вне территории ГНС на расстоянии не менее 20 м от ограды ГНС.
12.68 На трубопроводах паровой и жидкой фазы в непосредственной близости от места соединения стационарных трубопроводов колонок с наполнительными и заправочными устройствами автомобилей следует предусматривать специальные клапаны, обеспечивающие предотвращение поступления газа в атмосферу при нарушении герметичности наполнительных и заправочных устройств.
12.69 Для контроля степени заполнения автоцистерн следует предусматривать автовесы.
При использовании подогретого газа следует контролировать его температуру, которая не должна превышать 45 °С.
12.70 На трубопроводах жидкой и паровой фазы к колонкам следует предусматривать отключающие устройства на расстоянии не менее 10 м от колонок.
12.71 Испарители и теплообменники для подогрева СУГ (в дальнейшем — испарительные установки), предусматриваемые вне помещений, следует размещать на расстоянии не менее 10 м от резервуаров для хранения СУГ и не менее 1 м от стен здания насосно-компрессорного отделения или наполнительного цеха.
12.72 Испарительные установки, размещаемые в помещениях, следует устанавливать в здании наполнительного цеха или в отдельном помещении того здания, где имеются газопотребляющие установки, или в отдельном здании, отвечающем требованиям, установленным для зданий категории А. При этом испарительные установки, располагаемые в помещениях ГНС без постоянного пребывания обслуживающего персонала, должны быть оборудованы дублирующими приборами контроля технологического процесса, размещаемыми в помещениях ГНС с обслуживающим персоналом.
12.73 Испарительные установки производительностью до 200 кг/ч допускается размещать в насосно-компрессорном отделении или непосредственно на крышах горловин (на штуцерах) подземных и надземных резервуаров, а также в пределах базы хранения на расстоянии не менее 1 м от резервуаров.
12.74 Расстояние между испарителями следует принимать не менее диаметра испарителя, но во всех случаях — не менее 1 м.
12.75 Не допускается предусматривать на ГНС испарительные установки с применением открытого огня.
Газопроводы, арматура и КИП
12.76 Газопроводы ГНС следует проектировать с учетом обеспечения раздельного приема, хранения и выдачи газа различных марок, предусмотренных ГОСТ 20448.
На вводе газопроводов в насосно-компрессорное и наполнительное отделения следует предусматривать снаружи здания отключающее устройство с электроприводом на расстоянии не менее 5 м и не более 30 м.
12.77 Газопроводы жидкой и паровой фазы с рабочим давлением до 1,6 МПа следует предусматривать из стальных труб в соответствии с требованиями, предусмотренными в разделе 15.
Для присоединения сливных, наливных и заправочных устройств ГНС следует предусматривать шарнирно-сочлененные металлические трубопроводы или рукава. Допускается применять резиновые и резинотканевые рукава, материал которых должен обеспечивать стойкость рукавов к транспортируемому газу при заданных давлении и температуре.
12.78 Прокладку газопроводов в производственной зоне ГНС следует предусматривать надземной на опорах из негорючих материалов высотой не менее 0,5 м от уровня земли.
Допускается прокладка газопроводов по наружным стенам (кроме стен из панелей с
52
СНБ 4.03.01-98
металлическими обшивками и полимерным утеплителем) основных производственных зданий ГНС на расстоянии 0,5 м выше или ниже оконных и на 0,5 м выше дверных проемов. В этих случаях размещать арматуру, фланцевые и резьбовые соединения над и под проемами не допускается.
При проходе газопроводов через наружные стены следует учитывать требования 7.18.
12.79 Проходы газопроводов и других коммуникаций через стены, отделяющие помещения с взрывоопасными зонами класса B-Ia от помещений без взрывоопасных зон, следует предусматривать уплотненными, в футлярах с сальниками со стороны взрывоопасного помещения.
12.80 Гидравлический расчет трубопроводов сжиженных газов следует производить в соответствии с приложением Г.
12.81 На участках надземных газопроводов жидкой фазы, ограниченных запорными устройствами, для защиты трубопроводов от повышения давления при нагреве солнечными лучами параллельно запорному устройству следует предусматривать установку обратного клапана, обеспечивающего пропуск газа в резервуары базы хранения, или предохранительного клапана, сброс газа от которого должен предусматриваться через свечу на высоту не менее 3 м от уровня земли.
12.82 В помещениях насосно-компрессорном, наполнения и слива, дегазации баллонов, окрасочном, а также в других помещениях категории А следует предусматривать установку сигнализаторов опасной концентрации газа в воздухе помещения.
12.83 Для подземных и надземных резервуаров СУГ следует предусматривать КИП и предохранительную арматуру в соответствии с “Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением”.
12.84 Пропускную способность предохранительных клапанов (количество газа, подлежащего отводу через предохранительный клапан) для надземных резервуаров следует определять из условий теплообмена между надземным резервуаром и окружающей средой в случае пожара при температуре окружающего воздуха 600 °С, а для подземных резервуаров следует принимать в размере 30 % расчетной пропускной способности надземных резервуаров.
12.85 Отвод газа от предохранительных клапанов следует предусматривать через продувочные (сбросные) трубопроводы, которые должны быть выведены на высоту, определяемую расчетом, но не менее 3 м от настила обслуживающей площадки надземных резервуаров или от поверхности засыпки подземных резервуаров. Допускается присоединение нескольких предохранительных клапанов к одному продувочному трубопроводу.
На концах сбросных трубопроводов необходимо предусматривать устройства, исключающие попадание атмосферных осадков в эти трубопроводы и направление потока газа вниз.
На сбросных трубопроводах от предохранительных клапанов установка отключающих устройств не допускается.
12.86 КИП, регулирующую, предохранительную и запорную арматуру подземных резервуаров следует устанавливать над засыпной частью и предусматривать защиту их от повреждений.
Водоснабжение, канализация, отопление и вентиляция
12.87 При проектировании водоснабжения, канализации, отопления и вентиляции ГНС следует выполнять требования СНиП 2.04.01, СНиП 2.04.02, СНиП 2.04.03, СНиП 2.04.05, СНиП 2.04.07, СНиП 2.01.02, СН-245 и настоящего раздела.
12.88 На ГНС следует предусматривать систему наружного пожаротушения, включающего резервуары с противопожарным запасом воды, насосную станцию и кольцевой водопровод высокого давления с пожарными гидрантами.
При общей вместимости резервуаров на базе хранения 200 м3 и менее следует предусматривать для тушения пожара систему водопровода низкого давления или пожаротушение из водоемов.
12.89 Расход воды на наружное пожаротушение ГНС следует принимать по таблице 17.
12.90 Противопожарную насосную станцию на ГНС с надземными резервуарами по надежности действия следует относить к I категории. При электроснабжении ГНС от одного источника питания необходимо предусматривать установку резервных противопожарных насосов с двигателями внутреннего сгорания.
12.91 На ГНС с надземными резервуарами хранения СУГ при общей вместимости резервуаров более 200 м3 следует предусматривать стационарную автоматическую систему водяного охлаждения резервуаров, которая должна обеспечивать интенсивность орошения в течение
53
