Рис. 81. Реальный профиль карстовой водоносной системы и кривая предельного равновесия, рассчитанная по днищам карстовых колодцев.


К счастью для спелеологов будущего века, даже в хорошо изученных регионах сегодня далеко не все пещеры открыты и исследованы. Сколько осталось таких неоткрытых полостей? Ответ на этот вопрос попытался дать американский спелеолог и химик Р. Кирл. Пусть в данном районе имеется 1 полость с пятью входами, 2-е четырьмя, 5 - с тремя, 26 - с двумя и 774 - с одним. Построив кривую их распределения и "спрямив" ее, применив полулогарифмический график, можно экстраполировать имеющиеся данные в область неизвестных пещер (с "нулем" входов). Для Горного Крыма их должно быть 1740. То есть сегодня нам известно только 35% от общего числа существующих полостей...

Спелеологам как представителям естественных наук часто приходится сравнивать между собой разные объекты: отдельные пещеры, их форму, размеры, микроклимат, обводненность. Но недаром французский математик Араго говорил: - сравнение не есть доказательство... Если подключить математику, достоверность выводов значительно повышается. Приведем лишь два примера.

В 60-е гг. были начаты исследования гипсовых лабиринтов Подолии (Украина). Понимая, что механизм их образования существенно отличается от крымского, автор предложил переточную модель: вода поглощается в бортах и днище одного притока Днестра и перетекает под водоразделом в долину смежной, более глубоко врезанной реки. Моделью для этой гипотезы послужила пещера Вертеба, расположенная в шейке меандра р. Серет и явно образованная при частичной потере стока этой крупной реки. Выдвинутая идея была подтверждена наблюдениями геофизиков: электроразведочными работами на предполагаемых путях перетока были обнаружены продолжения пещеры, заполненные глинистым материалом.

В 90-е гг. А. Климчук предложил обоснованную новыми фактическими данными артезианскую модель гипсового спелеогенеза. Пещеры прорабатываются не сверху или сбоку, а снизу, за счет подтока менее минерализованных напорных вод. Она убедительно объясняла многие особенности пещер Подолии, что, однако, не означало необходимости полного отказа от "переточного" механизма. По новейшим данным, приведенным в работе А. Климчука "Гипсовый карст мира" (1997), тринадцать пещер Подолии имеют коэффициент объемной закарстованности 0,002-0,007, а четырнадцатая (Вертеба) - 0,120. Возникает сомнение: а относится ли она к генеральной совокупности (то есть к группе пещер, имеющих артезианский генезис). Для проверки используем t-критерий:

 = (х - х_ср)/,

где х - текущее, a x_ср - среднее значение коэффициента объемной закарстованности,  - его среднее квадратическое отклонение. Расчет дает величину  = 2,3. Но для выборки из 14 членов нормированное отклонение _а составляет 2,6. Так как _а <  (2,6 < 2,3), сомнительное значение коэффициента объемной закарстованности (0,120) не входит в генеральную совокупность. Это означает, что для пещеры Вертеба артезианская модель не подходит.

Второй классический пример касается сравнения двух выборок. При исследовании группы Воронцовских пещер на Кавказе в 50-е гг. были отобраны по три пробы инфильтрационной воды, имеющие минерализацию 100, 200 и 300 мг/л (пещера А) и 200, 400 и 600 мг/л (пещера Б). Сделан вывод, что вода из пещеры Б имеет в два раза более высокую среднюю минерализацию, чем из пещеры А (400 и 200 мг/л). Однако при малом объеме выборки сравнивать средние без дополнительной проверки опасно. Если число наблюдений заключено между 3 и 10, то для сравнения выборок следует использовать t_Q -критерий:

t_Q = (|Xcp₁ - Xcp₂|) / [(Q₁ - Q₂) / (n₁ - n₂ - 4) * (1/n₁ + 1/n₂)]^0,5 >= 2,

где Q₁ = (х_i-х_ср)²; Q₂ = (х_i-х_ср)².

Выполнив вычисления, получаем t_Q = 1,4 < 2, то есть между пробами из пещер А и Б нет различий. Они принадлежат к одной генеральной совокупности с x_ср =300 и  = 178... Так математика страхует спелеолога от ошибочных выводов.

Читатель, естественно, понимает, что мы привели только самые простые примеры применения математики, свидетельствующие о ее возможностях. В разных случаях используются более сложные приемы обработки материалов и более мощные критерии оценки их результатов.

16.3. Магическая семерка

Еще совсем недавно развитие астрономии как науки связывалось с древнейшими земледельческими цивилизациями. Отдельные находки свидетельствовали о том, что охотники, собиратели, рыболовы разных частей света умели ориентироваться по небесным светилам, связывали сезонные изменения в природе с появлением определенных животных и т. д. Американский исследователь А. Маршак именно так интерпретировал рисунок кузнечика, выгравированный на кости мамонта из пещеры Трех Братьев (рис. 82): прискакал кузнечик - жди тепла!

В 30-е гг. XX в. чешский археолог К. Абсолон обратил внимание на частое повторение числа 5 в рядах зарубок, надрезов, штрихов, из которых состояли узоры на различных предметах из пещер Дольни Вестонице, Пшедмости и пр. (Моравия). Значение этих находок оценили не сразу, но в 1938 г. историк математики Дж. Сартон включил "счетную палочку" из Вестонице в перечень древнейших доказательств становления счета у первобытного человека. Позднее выяснилось, что кроме 5 (число пальцев на руке) на предметах их пещерных стоянок упорно повторяется число 4 (четыре стороны света, четыре ветра), давшие начало четырехконечному кресту и двадцатеричному (5*4) счету индейцев Америки. Значительно реже встречается более древняя (пещера Пеш дель-Азе, Франция, 300 000 лет) троичная система (3-6-9), которой пока нет убедительных природных или этнокультурных объяснений.

В 60-е гг. появились первые публикации о наличии на предметах разного рода из палеолита (бивни мамонта, рога оленя, пряжки, статуэтки, рисованные композиции из пещер Ласко, Альтамира, Гранде, Вертеш) ритмически повторяющихся ямок и нарезок, состоящих из 7-14 элементов. Использовав методы статистического анализа, историк Б. Фролов доказал, что число 7 с удивительным постоянством проявляется в орнаментах, мифах, обрядах, фольклоре народов, живших в разное время и в разных районах Земли. На 7 зон по значимости делятся палеолитические пещеры, семь линий или ямок обязательно присутствуют в орнаменте, нанесенном на женские статуэтки...

Детальный анализ выявил еще более удивительные закономерности. Черточки, нанесенные под углом к краю орнаментированного предмета, объединяются в группы (7 + 7 = 14), а затем меняют направление наклона; каждая "двойная" группа соответствует одному и тому же природному явлению - нарастанию диска Луны до полнолуния и убыванию его до новолуния в течение 28-29 дней. При достаточно больших размерах орнамента (на браслете, бивне мамонта и пр.) на нем наносятся десять двойных групп. Так выглядит архаичная форма первобытного календаря, связанного с 10 лунными месяцами продолжительности беременности. Это подтверждается наличием рисунков, непосредственно изображающих фазы Луны (пещера Канчал де Маома, 8-7 тыс. лет до н. э.).

Теперь становятся понятными и некоторые другие рисунки первобытного человека. Во многих пещерах (заметим - и во многих более поздних мифах!) очень часты композиции, объединяющие быков и женские знаки (точки, округленные ромбы, треугольники, направленные вершиной вниз). Ключом к теме является одинаковый календарный срок беременности!

Не меньшую роль в формировании астрономических познаний палеолитического человека играло и Солнце. Смена сезонов года, происходящая примерно за 360 дней, сопоставляется со сроком беременности кобыл и ослиц. Может быть, именно поэтому рисунки лошади занимают первое место по численности? Солнечный год находит отображение не только в рисунках, но и в орнаментах: на многих из них к 282 черточкам (10 лунных месяцев) симметрично добавляются еще по 42, что дает 366 дней (солнечный год).

В древнешумерийской поэме, записанной на 12 глиняных табличках (3 тыс. до н. э.), повествуется о подвигах полумифического царя Гильгамеша. Разные эпизоды поэмы отражают чередование времен года и соответствуют названиям созвездий. Десятый месяц называется месяцем "Пещеры восходящего солнца". Исследования А. Маршака показали, что необходимый для земледелия комплекс знаний о периодичности природных процессов на Земле и их связях с небесными явлениями сложился уже 10 тыс. лет назад. Затем он непрерывно совершенствовался с учетом новых потребностей.

А. Гурштейн предположил, что следующим этапом формирования астрономических знаний первобытного человека было выделение в поясе Зодиака четырех особых точек: весеннего и осеннего равноденствия (уравнивание светлого и темного времени суток) и летнего и зимнего солнцестояния (высшей и низшей полуденной высоты Солнца над горизонтом). Это требует наблюдений за перемещениями Солнца на протяжении года и "закрепления" его положения среди созвездий. Первые представления о "квартете", включающем современные созвездия Близнецов (символ рождения новой жизни), Девы (символ лета), Стрельца (символ осени) и Рыб (символ зимы), судя по археологическим находкам из пещер, сформировались еще в 8-4 тысячелетиях до нашей эры.

Таким образом, сакрализация числа 7 (отнесение его к определенному религиозному ритуалу) произошла еще в позднем палеолите. Она имеет астрономическую (фазы Луны) и биологическую (продолжительность беременности) природу. Но возможно, в чем-то правы и современные психологи, которые доказали ограниченность оперативных возможностей человека 7 однотипными единицами восприятия, памяти, действий...

Итак, находки в пещерах помогли специалистам разобраться в путях и методах формирования первичных астрономических знаний человека. Чтобы сделать следующие шаги, ему необходимо было перейти к систематическим наблюдениям. Так появились пещеры-обсерватории.

16.4. Подземные обсерватории

Возникновение астрономии связано с ранней историей развития человеческого общества. Охота, скотоводство, позднее - торговля требовали умения ориентироваться в пространстве. Еще в незапамятные времена было замечено, что два раза в год Солнце всходит и заходит в определенных точках на востоке и западе, а отдельные яркие звезды в течение ночи совершают оборот вокруг некоторой точки. Такие периодические явления, как фазы Луны, смена дня и ночи, дали начало календарю. По этому поводу имеется огромная специальная литература, из которой выделим лишь некоторые моменты, связанные с пещерами.

На стенах многих пещер имеются "сезонные" рисунки - изображения змей, рыб, птиц, растений (рис. 82). В пещере Чокурча под Симферополем краевед А. Столбунов в 1979 г. нашел лопаточную кость мамонта со множеством нанесенных на нее точечных изображений (11-10 тыс. до н. э.). Астроном В. М. Чернов определил, что на ней изображен участок звездного неба северного полушария, на котором удалось отождествить 16 созвездий (Северная Корона, Гончие Псы, Волопас, Дева и пр.) и 102 звезды.

В 1987 г. болгарские спелеологи провели археологические исследования в небольшой пещере Байловского комплекса. На ее стенах обнаружены и изображения фаз Луны, выполненные черной органической (гуано летучих мышей) и лиловой минеральной красками. Возраст изображений восходит к 3 тыс. до н. э. Предполагается, что это первая в мире "школа" жрецов. Изображения фиксируют календарную последовательность выполнения ритуалов, определяемую положением Солнца и Луны. Астрономическая символика (астральные и солярные знаки, календари, композиции с космологическим содержанием) обнаружены во многих пещерах Болгарии.

В районе Дублина (Ирландия) находится сложенная из камней гробница (3 тыс. до н. э.). В день зимнего солнцестояния через отверстие в ее передней стене луч восходящего солнца освещает ритуальные знаки, нанесенные на ее заднюю стенку.

При раскопках в одной из пещер Китая найден панцирь черепахи, датируемый по другим находкам XIV в. до н. э. На нем иероглифами записано сообщение о появлении на небе новой яркой звезды. Сейчас на этом месте находится источник гамма-излучения. Так что это, вероятно, самое древнее сообщение о вспышке Сверхновой.

На острове Наксос (Эгейское море) А. Петрохилос обнаружила много пещер и гротов с астральными знаками (1 тыс. до н. э.). Среди них выделяются спирали, символизирующие смену зимы летом, зодиакальные знаки и пр.

А. Нуньес-Хименес описал несколько пещер Кубы и Венесуэлы с концентрическими красными и черными кругами (1 тыс. до н. э.), олицетворяющими день и ночь. Некоторые круги перечеркнуты стрелой, направленной в сторону восхода солнца.

В 1054 г. вспыхнула Сверхновая звезда (на ее месте сейчас находятся Крабовидная туманность и оптический пульсар). Это феерическое событие наблюдали китайские астрономы, о чем рассказано в летописях, найденных в пещерах. Но его видели и индейцы Северной Америки. В пещере Галас (Нью-Мехико) в 1990 г. обнаружены глиняные чаши, расписанные изнутри. На них часты изображения Кролика, символизирующего Луну. На одной из чаш скрючившийся Кролик держит в лапе круглый предмет с исходящими из него лучами. Взаимное положение Сверхновой и серпа Луны соответствует наблюдениям китайских астрономов.

Это же событие отражено на скальной плите в вулканической Папоротниковой пещере (Калифорния). Древний художник почти без искажений изобразил участок звездного неба со звездами Альтаир, Вега, Арктур, Спика, Антарес, Регул, серп Луны и Сверхновую в созвездии Тельца. Американский астроном Р. Престон считает, что пещерные обсерватории в Калифорнии (XII-VII вв. до н. э.) являются аналогом "наземных обсерваторий" (1 тыс. до н. э.), которых много в пустыне Аризона. Имеется даже проект поиска изображений Сверхновых на стенах пещер, с тем чтобы пополнить имеющиеся данные об этом редком явлении (1700 г.- Кассиопея А, 1604 г.- Кеплера, 1572 г.- Тихо Браге и пр.).

В пещерном монастыре Красен (Болгария) имеется келья, в стене которой пробито овальное отверстие со средним диаметром 30 см. По расчетам, в XIII в. н. э. солнечный луч освещал икону, расположенную на противоположной стене кельи, только два раза в год: в Сретенье (2 февраля) и в Преображение (6 августа). Так в монастыре действовала астрономическая система, позволяющая точно определять наступление весны и церковного праздника, связанных с ожиданием богатого урожая в конце года.

К пещерным изображениям обращаются и в конце XX века. Французский ученый А. Лот считает, что фрески грота Тасилли (Сахара) изображают живых существ в скафандре. Такой же рисунок найден в Японии. Возраст их одинаков - около 5 тыс. лет. Во многих пещерах Франции и Испании (Трех Братьев, Нио, Альтамира) найдены наскальные рисунки, напоминающие неопознанные летающие объекты. Так ли это? Кто знает...

Таким образом, пещеры являются настоящей "каменной библиотекой", хранящей астральные и космические представления человечества, переплетающиеся с его повседневной, земной деятельностью. Э. Тайлор /26/ на обширном этнографическом материале проследил связь движения Солнца с загробным миром: "В силу самого простого поэтического сравнения с ежедневно восходящим и заходящим солнцем, олицетворяющим человеческую жизнь в прелести рассвета, в блеске полудня и в угасании при захождении, мифическая фантазия установила в религиозных верованиях всего мира, что страна отошедших от нас душ лежит на далеком западе или в подземном мире". Миф солнечного заката вошел в представления людей относительно будущей жизни, трансформировавшись из древних фантазий дикарей в догматы церковников средневековья и позднейших мистиков...

Итог всему подводит статья Г. Хофера, опубликованная в Вестнике Союза спелеологов Германии в 1993 г. Проанализировав планы и разрезы большого числа подземных обсерваторий, он дал общую схему перемещения солнечных лучей по полу и стенам пещеры на протяжении года и суток (рис. 83). Очевидно, такой "механизм" работает в очень многих пещерах, надо только найти их.

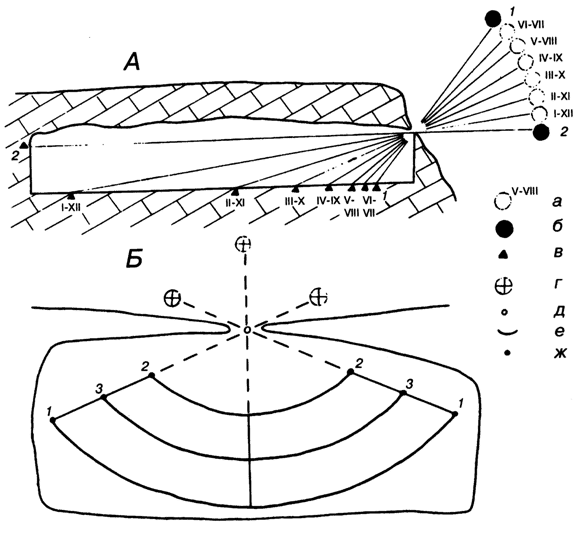

Рис. 83. Пещера как естественная обсерватория (по Г. Хоферу, 1993).А - годичный цикл (в разрезе пещеры): а - положение Солнца в разные месяцы; б - солнцестояние: 1 - летнее, 2 - зимнее; в - положение солнечного луча на полу и стене пещеры в разные месяцы.Б - суточный цикл (в плане пещеры): г - положение Солнца в разные периоды светлого времени: 1 - утром, 2 - в полдень, 3 - вечером; д - световое отверстие пещеры; е - положение солнечного луча на полу пещеры (характерные даты: ж - летнее (1) и зимнее (2) солнцестояния; равноденствие (3));

16.5. Симметрия удивительного мира

В 1982 г. Академия наук СССР пригласила в Крым президента Международного союза спелеологов Адольфо Ромеро Эразо. Подготовка его приема проходила нервно: на одном из ее этапов Адольфо прислал в академию оттиски своих работ, в том числе - заботливо переведенную на русский язык статью "О недиалектическом подходе к проблеме изучения карста". Это возмутило чиновников из УВС - управления внешних сношений: "Какой-то капиталист будет учить нас диалектике!" Пришлось долго объяснять, что Ромеро отнюдь не капиталист, а скромный профессор Мадридского университета, и пообещать "дать ему бой" по проблеме диалектики карста.

Однако давать бой не пришлось. Заметка Эразо лишь обращала внимание спелеологов на конвергентность (то есть сходство) отдельных форм и отложений в карбонатных, соляных и лавовых пещерах. В русскоязычной геологической литературе, неизвестной Эразо, имелось много публикаций о симметрии, так что произошел просто обмен информацией.

В чем же суть проблемы? Еще в 1884 г. Пьер Кюри, известный всему миру своими более поздними работами по изучению радиоактивности, выступил с небольшой заметкой "О симметрии физических явлений". Сейчас "принцип Кюри" используют сотни специалистов во всем мире. Дальше всех продвинулся ленинградский минералог Илларион Шафрановский, который в 1968 и 1975 гг. опубликовал две книги о симметрии в природе. Установлены основные понятия о геометрии природных форм, связанных с симметрией поля земного тяготения. Все, что растет или движется горизонтально либо наклонно к земной поверхности, подчиняется "билатеральной" симметрии (листья деревьев, бабочки, гусеницы и др.); вертикально (вверх или вниз) - "радиально-лучевой" симметрии (цветы, грибы и пр.). Были выведены основные элементы симметрии - плоскость, ось, центр (так сказать, симметрия в статике), трансляция, ось скользящего обращения и пр. (симметрия в динамике).

Особенно далеко в изучении симметрии продвинулись минералоги. Изучая форму и строение кристаллов сперва невооруженным глазом, а затем - с помощью линзового и электронного микроскопов, А. В. Шубников, О. Браве, Е. Федоров, Н. Белов все глубже проникали в тайны неживой природы. Все богатство мира минералов - это комбинация 32 видов конечной и 230 групп бесконечной симметрии. Если симметрия кристаллов не согласуется с симметрией среды, возникают асимметричные фигуры. Не менее ярко законы симметрии проявляются и в живой природе - от простейших, имеющих шаровую форму, до позвоночных, где законы симметрии "замаскированы" зеркальной асимметрией, киральностью (правое - левое) и винтовыми осями вращения...

Но вернемся к спелеологии. Специалисты-геологи обычно ограничиваются простейшими примерами - сталактитами, сталагмитами и кристаллами, свободно растущими на стенах пещер. На самом деле примеров много больше, и они значительно глубже раскрывают роль симметрии в формировании подземного мира. Мы уже говорили о множестве генетических групп, классов, подклассов и типов подземных пространств. Красноярский спелеолог Р. Цыкин, выполнив структурно-морфологический анализ нескольких сотен различных полостей, предложил выделять четыре элементарных класса: галереи, гроты (залы), щели, колодцы. Их образование связано с использованием двух систем трещин, линия пересечения которых занимает в пространстве произвольное положение (от горизонтального до вертикального). Объединяясь, полости разных классов образуют структурные решетки: цепочечную, каскадную, спиральную, корневидную, сетчатую, слоевую и каркасную. К сожалению, эти интересные идеи не получили дальнейшего развития.

А. Эразо обратил в своей статье внимание на динамическое сходство процессов спелеогенеза, проявляющееся в том, что разные процессы (движение воды, воздуха и пр.) сохраняют пропорциональность сил и градиентов независимо от их абсолютной величины. Это означает возможность моделирования медленно протекающих в природных условиях процессов (пещеры иногда образуются миллионы лет!) в лабораторных условиях. В статье рассматривались только простейшие примеры: кальцитовые, ледяные и лавовые сталактиты и пр. Между тем имеются и более глубокие, до сих пор неразгаданные аналогии.

Украинский спелеолог А. Б. Климчук объяснил формирование гипсовых лабиринтов Подолии вертикальным водообменом между водоносными горизонтами этажной артезианской системы. Лабиринтовые сети формировались за счет рассеянного восходящего питания, что обусловило равномерное коррозионнное расширение всех имеющихся спелеоинициирующих трещин. Неожиданно обнаружилась удивительная гомологичность пещерной сети с фрактальными кластерами шаровых молний, которые имели в миллиард раз (!) меньшие размеры (рис. 84). Согласно исследованиям физиков фрактальные кластеры, составляющие как бы каркас шаровой молнии, формируются при ассоциации твердых аэрозолей или пылинок. Это единственная структура, способная объяснить легкость и жесткость каркаса. Подобные структуры возникают при многих гидродинамических и биофизических явлениях. Имеют ли они связь с процессами спелеогенеза? Это покажут дальнейшие исследования.

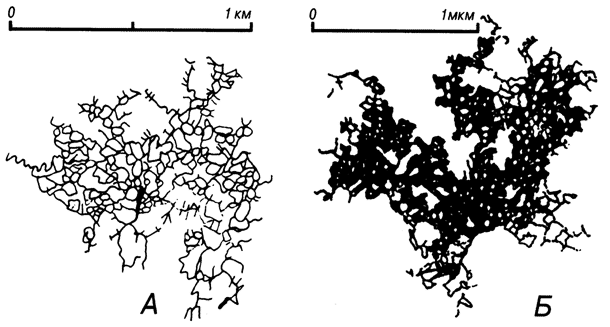

Рис. 84. Гомологичность элемента Оптимистической пещеры, Подолия (А) и фрактального кластера, входящего в каркас шаровой молнии (Б). Разница в масштабах миллиард раз!


Итак, система пещер обладает симметрией на высшем уровне - отдельной полости или образующей ее сети ходов. Спустимся на второй уровень. Спелеологи хорошо знают, что в поперечном сечении, в зависимости от геологического строения (монолитные, неслоистые породы или слоистая толща, падающая под углами от 0 до 90°) и условий образования (вадозные или фреатические), все пещеры имеют одинаковые элементарные сечения: круговое, эллиптическое, прямоугольное, квадратное, трапециевидное или треугольное. Все их многообразие - это осложнение исходных форм или их комбинация. Самый известный случай - сечение "замочная скважина" - округлый ход, прорезанный снизу вертикальной щелью (это свидетельствует о проработке пещеры в две стадии - сперва напорным, а затем безнапорным потоком).

Третий уровень - форма отложений разного генезиса. Симметрией часто обладают обвальные отложения. В зависимости от особенностей залегания и трещиноватости вмещающих пород в их составе нередки глыбы, близкие по форме к параллелепипеду. Водные механические отложения обладают симметрией более высокого порядка. В руслах подземных потоков формируются песчано-галечниковые отложения разной степени окатанности. Их очертания соответствуют кругам и эллипсам, а объем - трехосному эллипсоиду, обладающему тремя осями, тремя плоскостями и одним центром симметрии. Степень окатанности (то есть округления ребер первичного обломка) и соотношение осей эллипсоида характеризуют дальность транспортировки и расход водного потока. Если обломки горной породы выносятся из сифонных каналов, то возникает более высокая симметрия: эллипсоид превращается в шар с коэффициентом сферичности до 0,95. Если на полу пещеры встречается "пятно" хорошо отсортированного песчаного, гравийного или галечникового материала, то опытный спелеолог немедленно начнет искать сифонный канал, из которого в паводок вырывается поток воды. Зная размеры окатанных обломков, можно определить его скорость и расход. В отдельных случаях возможно образование довольно крупных шаров, имеющих диаметр до 10 см. Такие "окатыши" обнаружены на подводных полках в сифоне Пания в Крыму. В редких случаях под землей встречаются валуны диаметром более 0,5 м, занесенные с поверхности или образованные на месте. Так, в Нижней Шакуранской пещере (Грузия) гранитные валуны диаметром до 200 мм встречаются на расстоянии более 2 км от входа в систему.
