А.С. ГУРЖИЕВ
Научный руководитель – М.Б. АМЕЛЬЧАКОВ, ведущий инженер
Национальный исследовательский ядерный университет «МИФИ»
ПРОТОТИП КАЛИБРОВОЧНОЙ СИСТЕМЫ ЧВД НЕВОД
В докладе представлено описание системы калибровочных телескопов для ЧВД НЕВОД с новой регистрирующей системой. Приводятся результаты исследования прототипа собранного из пяти детекторов.
Система калибровочных телескопов (СКТ) [1] состоит из 80-ти сцинтилляционных детекторов и предназначена для калибровки квазисферических оптических модулей (КСМ) установки ЧВД НЕВОД [2]. Детекторы располагаются в регулярном порядке, половина на крышке ЧВД НЕВОД (рис.1.), а остальные – на дне бассейна. Любая пара счетчиков находящихся в разных плоскостях образует телескоп. Оси вертикальных телескопов располагаются между гирляндами КСМ так, как показано на рис.1 справа.
Рис. 1. Взаимное расположение СКТ и ЧВД НЕВОД (слева)
и схема расположения детекторов в плоскости (справа)
Исходя из геометрии установки СКТ, с ее помощью можно выделять два типа событий. К первому типу относятся телескопные события, в которых сработали детекторы в обеих плоскостях (телескоп). Ко второму типу – срабатывания 2-х и более детекторов в одной плоскости (ШАЛ).
В алюминиевом корпусе детектора СКТ(рис. 2) располагается сцинтиллятор (400×200×20 мм3), изготовленный из прозрачного полистирола с с добавками органических красителей. Система светосбора включает в себя восемь оптических волокон (файберов), проложенных в сцинтилляторе, и подведенных к фотокатоду ФЭУ-85. Питание для электронного блока, обслуживающего работу ФЭУ, и сигнал с детектора передаются по коаксиальным кабелям РК-50.

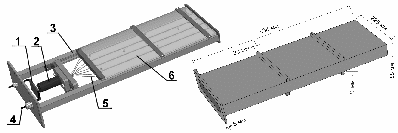

Рис. 2. Конструкции детектора. 1 – электронный блок, 2- ФЭУ-85, 3 – рама,
4 – кабель, 5 – оптическое волокно, 6 – пластины сцинтиллятора
Рис. 3. Регистрирующий канал |
В докладе представлены результаты работы прототипа СКТ, рассчитанного на подключение пяти детекторов, в режиме регистрации многочастичных событий и в режиме регистрации одиночных мюонов для калибровки КСМ.
Работа выполнена в Научно-образовательном центре НЕВОД.
Список литературы
- И.А. Шульженко “Новая система калибровки ЧВД НЕВОД” в сб. Труды всероссийской конференции “10-ая Баксанская молодежная школа экспериментальной и теоретической физики БМШ ЭТФ-2009” (Изд. МИФИ, Москва, 2010), т. 2, с. 249.
- В.М. Айнутдинов и др. "НЕВОД – многоцелевой нейтринный детектор на поверхности Земли", журнал "Инженерная физика", №4, 2000, с.71 - 80.
